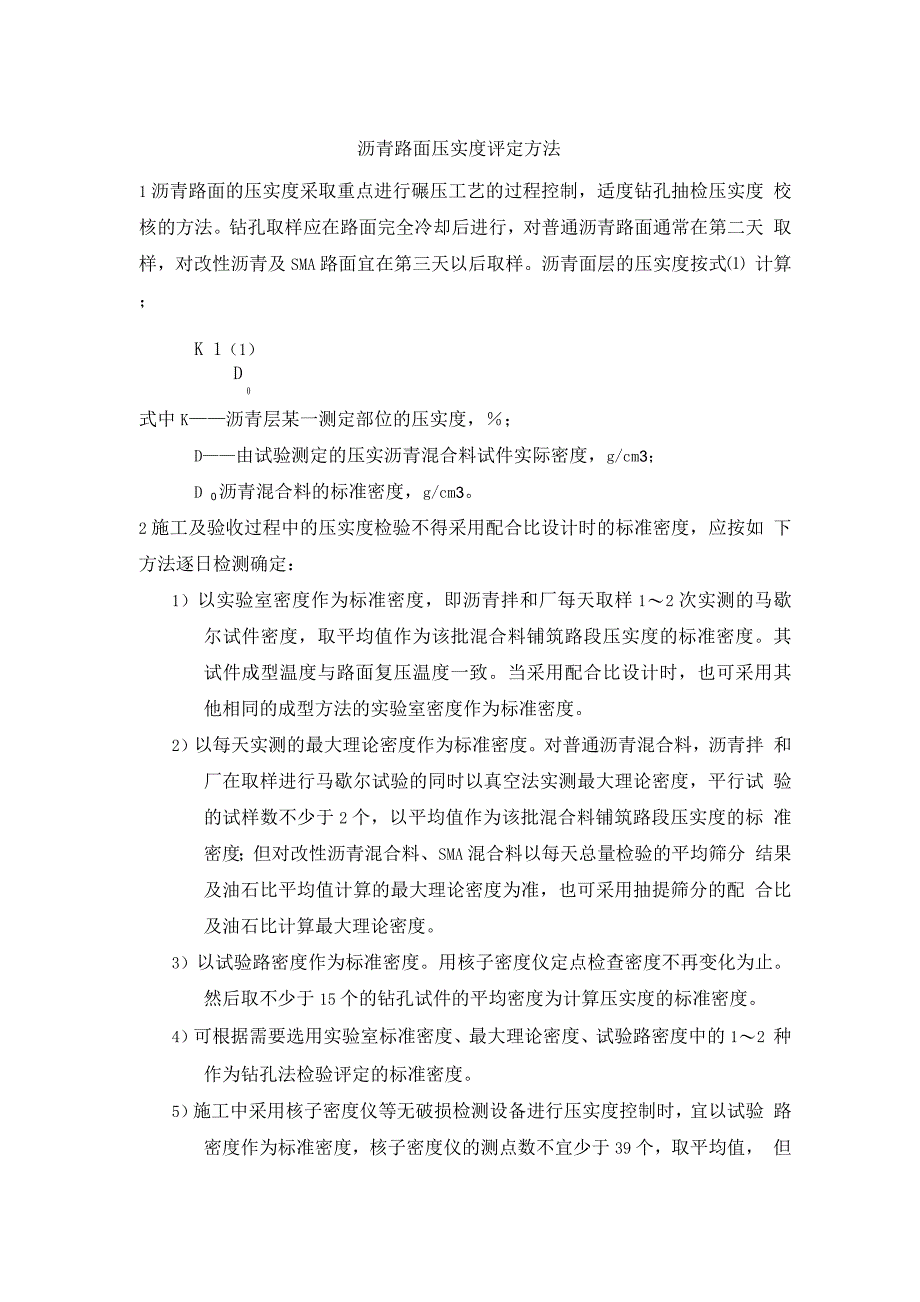

沥青路面压实度评定方法1沥青路面的压实度采取重点进行碾压工艺的过程控制，适度钻孔抽检压实度 校核的方法钻孔取样应在路面完全冷却后进行，对普通沥青路面通常在第二天 取样，对改性沥青及SMA路面宜在第三天以后取样沥青面层的压实度按式⑴ 计算；K 1（1）D0式中K——沥青层某一测定部位的压实度，％；D——由试验测定的压实沥青混合料试件实际密度，g/cm3；D 0沥青混合料的标准密度，g/cm32施工及验收过程中的压实度检验不得采用配合比设计时的标准密度，应按如 下方法逐日检测确定：1）以实验室密度作为标准密度，即沥青拌和厂每天取样1〜2次实测的马歇 尔试件密度，取平均值作为该批混合料铺筑路段压实度的标准密度其 试件成型温度与路面复压温度一致当采用配合比设计时，也可采用其 他相同的成型方法的实验室密度作为标准密度2）以每天实测的最大理论密度作为标准密度对普通沥青混合料，沥青拌 和厂在取样进行马歇尔试验的同时以真空法实测最大理论密度，平行试 验的试样数不少于2个，以平均值作为该批混合料铺筑路段压实度的标 准密度；但对改性沥青混合料、SMA混合料以每天总量检验的平均筛分 结果及油石比平均值计算的最大理论密度为准，也可采用抽提筛分的配 合比及油石比计算最大理论密度。
3）以试验路密度作为标准密度用核子密度仪定点检查密度不再变化为止 然后取不少于15个的钻孔试件的平均密度为计算压实度的标准密度4）可根据需要选用实验室标准密度、最大理论密度、试验路密度中的1〜2 种作为钻孔法检验评定的标准密度5）施工中采用核子密度仪等无破损检测设备进行压实度控制时，宜以试验 路密度作为标准密度，核子密度仪的测点数不宜少于39个，取平均值， 但核子密度仪需经标定认可3压实度钻孔频率、合格率评定方法等按规范的要求执行4在竣工验收阶段，一个评定路段的压实度以代表值和极值评定压实度是否合格1) 一个评定路段的平均压实度、标准差、变异系数按式(1)、(2)、(3) 计算；(1)寸 K +K + +KK = —12N0N(2)°斥~~K~~KSI——102_N 0 1N0—(3)式中：K0——该评定路段的平均压实度，% ；S —一个评定路段的压实度测定值的标准差，% ；CV个评定路段的压实度测定值的变异系数，% ；K『K2，・..，Kn ——该评定路段内各测定点的压实度，% ；N——该评定路段内各测定点的总数，其自由度为N-lo2 ) 一个评定路段的压实度代表值按式4计算；t SK K =(4)0式中：K，个评定路段的压实度代表值(%)；t分布表中随自由度和保证率而变化的系数见附表1。
当测点数大于1时，城镇快速路的t可取1.6449,对其他等级公路t可取1.2815当K，》且全部测点大于或等于规定值减1个百分点时，评定路段的压实度合格率为1% ；当K，》时，按测定值不低于规定值减1个百分点的测点数计算合格率;当K，〈K时，评定路段的压实度应为不合格，相应分项工程为不合格表1 t/JN的值测点数N快速路和主干 道其他等级道路测点数N快速路和主干 道其他等级道路24.4652.176200.3870.29731.6861.089210.376028941.1770.819220.3670.28250.9530.686230.3580.27560.8230.603240.3500.26970.7340.544250.3420.26480.6700.5260.3350.25890.6200.466270.3280.253100.5800.437280.3220.248110.5460.414290.3160.244120.5180.393300.3100.239130.4940.376400.2660.206140.4730.361500.2370.184150.4550.347600.2160.167160.4380.335700.1990.155170.4230.324800.1860.145180.4100.314900.1750.136190.3980.30510.1660.129注；本表适用于压实度、厚度等单边检验要求的情况。
对城镇快速路和主干道，保证率为95% ；对其他等级道路，保证率为90%。
