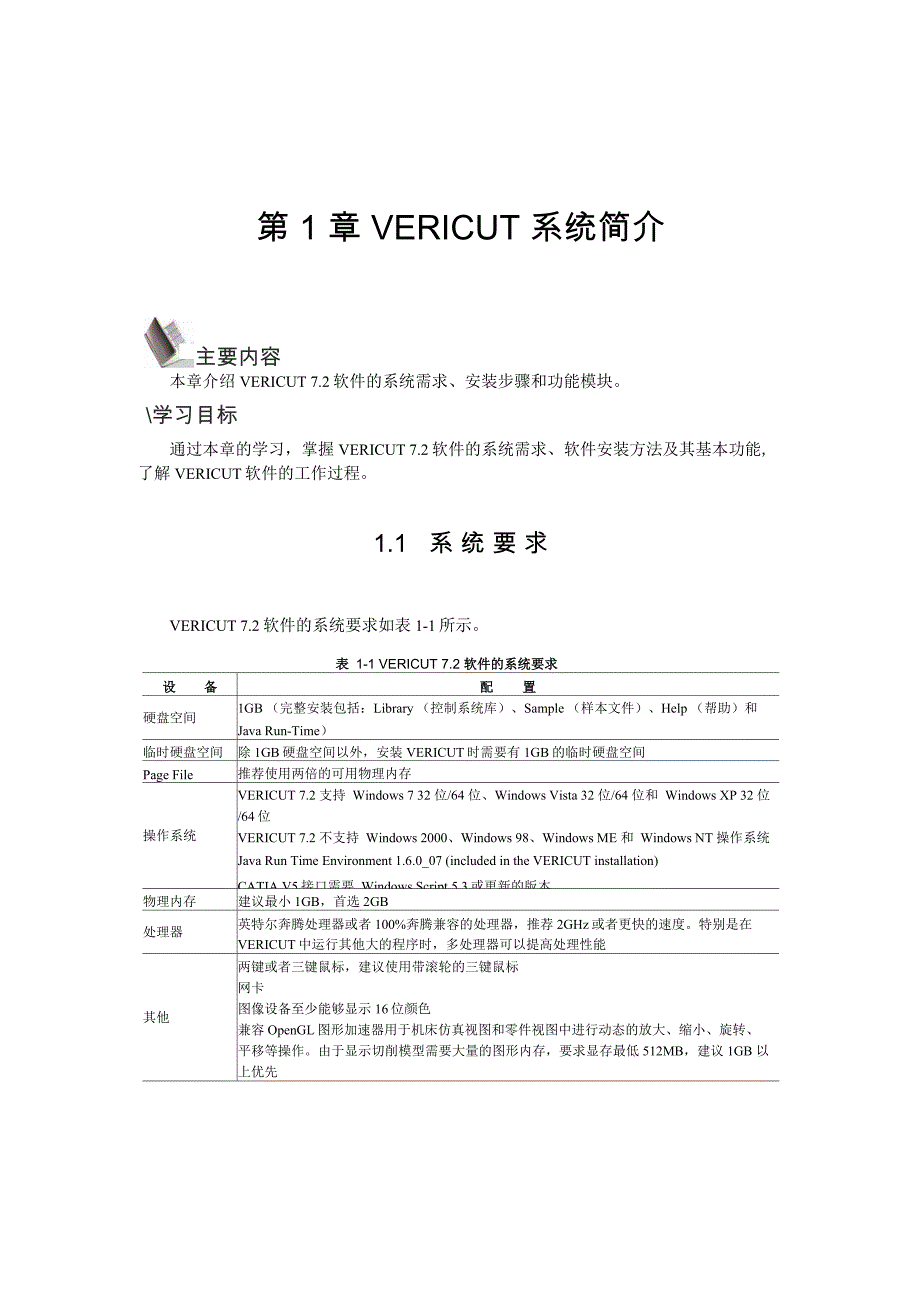

第 1 章 VERICUT 系统简介主要内容本章介绍VERICUT 7.2软件的系统需求、安装步骤和功能模块\学习目标通过本章的学习，掌握VERICUT 7.2软件的系统需求、软件安装方法及其基本功能, 了解VERICUT软件的工作过程1.1 系 统 要 求VERICUT 7.2软件的系统要求如表1-1所示表 1-1 VERICUT 7.2 软件的系统要求设 备配 置硬盘空间1GB （完整安装包括：Library （控制系统库）、Sample （样本文件）、Help （帮助）和Java Run-Time）临时硬盘空间除1GB硬盘空间以外，安装VERICUT时需要有1GB的临时硬盘空间Page File推荐使用两倍的可用物理内存操作系统VERICUT 7.2 支持 Windows 7 32 位/64 位、Windows Vista 32 位/64 位和 Windows XP 32 位/64位VERICUT 7.2 不支持 Windows 2000、Windows 98、Windows ME 和 Windows NT 操作系统Java Run Time Environment 1.6.0_07 (included in the VERICUT installation)CATIA V5接口需要 Windows Script 5.3或更新的版本物理内存建议最小1GB，首选2GB处理器英特尔奔腾处理器或者100%奔腾兼容的处理器，推荐2GHz或者更快的速度。
特别是在 VERICUT中运行其他大的程序时，多处理器可以提高处理性能其他两键或者三键鼠标，建议使用带滚轮的三键鼠标网卡图像设备至少能够显示16位颜色兼容OpenGL图形加速器用于机床仿真视图和零件视图中进行动态的放大、缩小、旋转、 平移等操作由于显示切削模型需要大量的图形内存，要求显存最低512MB，建议1GB 以上优先VERICUT 授权 许可 文件 可 以支 持 安装在 SUN SPARC/Solaris、Hewlett-PackardPARISC/HP-UX和IBM RS6000/AIX操作系统的服务器上，如表1-2所示这些服务器可 以支持运行客户端为Windows操作系统的VERICUT软件表 1-2 VERICUT 授权许可文件安装系统HPHP-UX 11.11IBMAIX 5.2SUNSolaris 10(SPARC processors only)1.2 VERICUT 软件安装1.2.1 安装 VERICUT 软件安装 VERICUT 软件的具体步骤如下1）插入安装光盘自动运行，或者单击安装光盘文件 install.exe 手动运行 VERICUT安装程序，弹出如图 1-1 所示的准备安装界面。
2）进入安装界面，选择安装语言，如图1-2所示，单击“确定”按钮图 1-2 选择安装语言图 1-1 准备安装界面（3） 进入安装说明界面，如图1-3 所示，单击“下一步”按钮4） 进入许可协议界面，如图1-4 所示，选中“我接受许可协议条款”单选按钮，单 击“下一步”按钮5） 进入选择安装文件夹界面，如图1-5 所示，选择软件安装位置，单击“下一步” 按钮图 1-3 安装说明界面图 1-4 许可协议界面图 1-5 选择安装文件夹界面（6）进入选择安装类型界面，如图1-6 所示，默认选中“全部”单选按钮，如果服务器只需要安装口令许可，不安装软件，则选中“仅仅口令服务器”单选按钮，单击“下一步”按钮图 1-6 选择安装类型界面（7）进入 VERICUT 运行的系统平台选择界面根据所运行的操作系统选择对应的平台，如图1-7所示，选择32位或64位Windows系统，单击“下一步”按钮图 1-7 VERICUT 运行系统平台选择界面（8）进入VERICUT平台设置-Windows运行库安装提示界面，如图1-8所示，提示需 要安装微软系统运行库（安装文件在安装盘中的 Redistributables 文件夹中，根据操作系统 选择相应的安装文件），单击“下一步”按钮。
9）进入口令服务器名的设置界面，如图1-9所示，当安装服务器端时，使用默认的 localhost 用户名即可；当安装客户端时，此处输入服务器的 IP 地址或者服务器计算机用 户名10）进入VERICUT软件快捷方式设置界面，如图1-10所示，根据需要选择后单击 “下一步”按钮图 1-8 VERICUT 平台设置 -Windows 运行库提示界面图 1-9 口令服务器名设置界面图 1-10 VERICUT 快捷方式设置界面（11）进入 VERICUT 软件安装模式选择界面，如图 1-11 所示，默认选择正常 VERICUT 软件模式和复查器安装，单击“下一步”按钮图 1-11 VERICUT 软件安装模式选择界面（12）进入默认单位选择界面，如图1-12 所示，默认选择“公制”单位，单击“下一 步”按钮图 1-12 默认单位选择界面13）进入安装信息确认界面，如图1-13 所示，确认无误后，单击“安装”按钮图 1-13 安装信息确认界面(14)进入安装完成界面，如图1-14所示，选中复选框，可连接CGTech网站，详解 后续的许可服务安装过程默认不选择，单击“下一步”按钮图 1-14 安装完成界面15)安装完成，如图 1-15 所示，单击“完成”按钮。
图 1-15 安装完成1.2.2配置VERICUT授权许可文件配置 VERICUT 授权许可文件的具体步骤如下1) 进入“开始”菜单，选择CGTech VERICUT 7.2-License Server Only- “ 配置口 令&设置服务器(Configure License & Setup Server) ”命令，如图 1-16 所示2) 进入服务安装DOS界面，如图1-17所示，按提示按任意键继续3) 当弹出Create VERICUT License File对话框时，将授权许可文件(文本或其他格 式的文件，本质上均可用记事本打开)拖放到此对话框内，则会自动在安装位置生成所需 的许可文件cgtech.lf，如图1-18所示CGTech VERICUT 7.2VERICUT 7.2 (64)VERICUT 7.2帮助@@435 7.2 (64)陲复查器7.2.License Administration* License Server Onlys =删赊□令服务器服务®从□令邮件中保存□令文件®更新当前运行服务器的□令 飞打配置匚令&设置服务器 —國启动□令服务器服务®设§□令文件环境变BS停止口令痔器酹團販注机IDm运行临时□令服务器设备和打印机嵇助^3^图 1-16 选择“配置口令 & 设置服务器”命令图 1-17 许可服务安装界面图 1-18 创建 VERICUT 许可文件(4)单击 Close 按钮，关闭 Create VERICUT License File 对话框，返回 DOS 窗口。
按任意键继续安装，在安装期间，请耐心等待，如图1-19 所示图 1-19 加载授权许可模块界面(5)授权许可服务安装成功后的界面如图1-20所示按任意键则自动关闭 DOS 窗口 完成安装图 1-20 授权许可安装成功(6) 安装完成后，可单击“开始”菜单选择CGTech VERICUT 7.2 - License Server Only — “更新当前运行服务器的口令(Update Licenses on Running Server ) ”命令，如 图 1-21 所示7) 打开如图1-22 所示的页面则表示授权许可服务更新成功，按任意键关闭此窗口 服务器安装成功客户端不需要安装授权许可文件下面即可启动VERICUT软件了』.CGTech VERICUT 7.2 VERICUT 7.2 (64) VERICUT 7.2帮助 軽器 7.2 (64) 題器7.2冋二已一忧一&SI设备和打印机辛助和支持.License Administration License Server Only 園=删陰□令服务器服务 國从□令畛中保存□令文件 厘更新当前运行■眼务髀的口令 m 口令器 區1启动□令股务器展务 s设置□令文件环境变量 SI停止口令务 圈显示i机IDIS运句血口令J臨器彳 返回| &SS^3S： 件 p|图 1-21 更新授权许可图 1-22 授权许可更新成功1.3 启动、退出 VERICUT在 Windows 操作系统下，启动、退出 VERICUT 7.2 软件的具体操作步骤如下。
1) 选择“开始”一“所有程序” 一CGTech VERICUT 7.2-VERICUT 7.2 命令，或 者在系统桌面上双击VERICUT 7.2快捷方式图标，即可启动VERICUT软件，显示如图1-23 所示的软件界面2) 单击“文件”一“退出”命令或者单击右上角的“关闭”按钮，即可退出VERICUT 软件图 1-23 VERICUT 7.2 软件界面1.4 相 关 资 源在VERICUT 7.2系统的帮助（Help）菜单中，选择相应的命令可以了解VERICUT的 相关信息，可以通过访问CGTech公司网站了解VERICUT的更多信息1．帮助主题在系统主菜单中，选择“帮助”一“帮助主题”命令，显示如图1-24所示界面，选择 相应的目录，即可了解其相关帮助内容图 1-24 VERICUT 7.2 帮助文件2．口令在系统主菜单中，选择“帮助”一“ 口令”命令，显示VERICUT软件授权模块及模 块总数量和已使用数量信息3．关于 VERICUT在系统主菜单中，选择“帮助”一“关于VERICUT”命令，显示VERICUT版权信息、 使用软件版本发布日期、服务器MAC地址、公司地址等信息4．公司网站登录 CGTech 公司网站 或者国内官方论坛 可了解 VERICUT 的更多信息，论坛为广大用户提供了技术交流的平台。
1.5 功 能 模 块VERICUT软件是美国CGTech公司开发的一款专业的数控机床加工仿真软件,它能够 真实地模拟数控加工过程中刀具的切削和机床运动过程中存在的干涉碰撞等状态该软件 不仅能够对数控程序进行验证，对加工零件进行分析，还可以优化加工程序、提高加工效 率、实现车间无人工干预加工通过 VERICUT 对加工过程的仿真校验，帮助用户排除程 序以及机床干涉碰撞等错误，取代了传统的试切削试验件的方式，节省加工时间，降低加 工成本VERICUT 7.2 主要由以下模块构成，如图1-25 所示图 1-25 VERICUT 7.2 主要模块VERICUT 7.2 各模块功能如表 1-3 所示表 1-3 VERICUT 7.2 模块功能软件模块模块功能Verification仿真、验证、。
