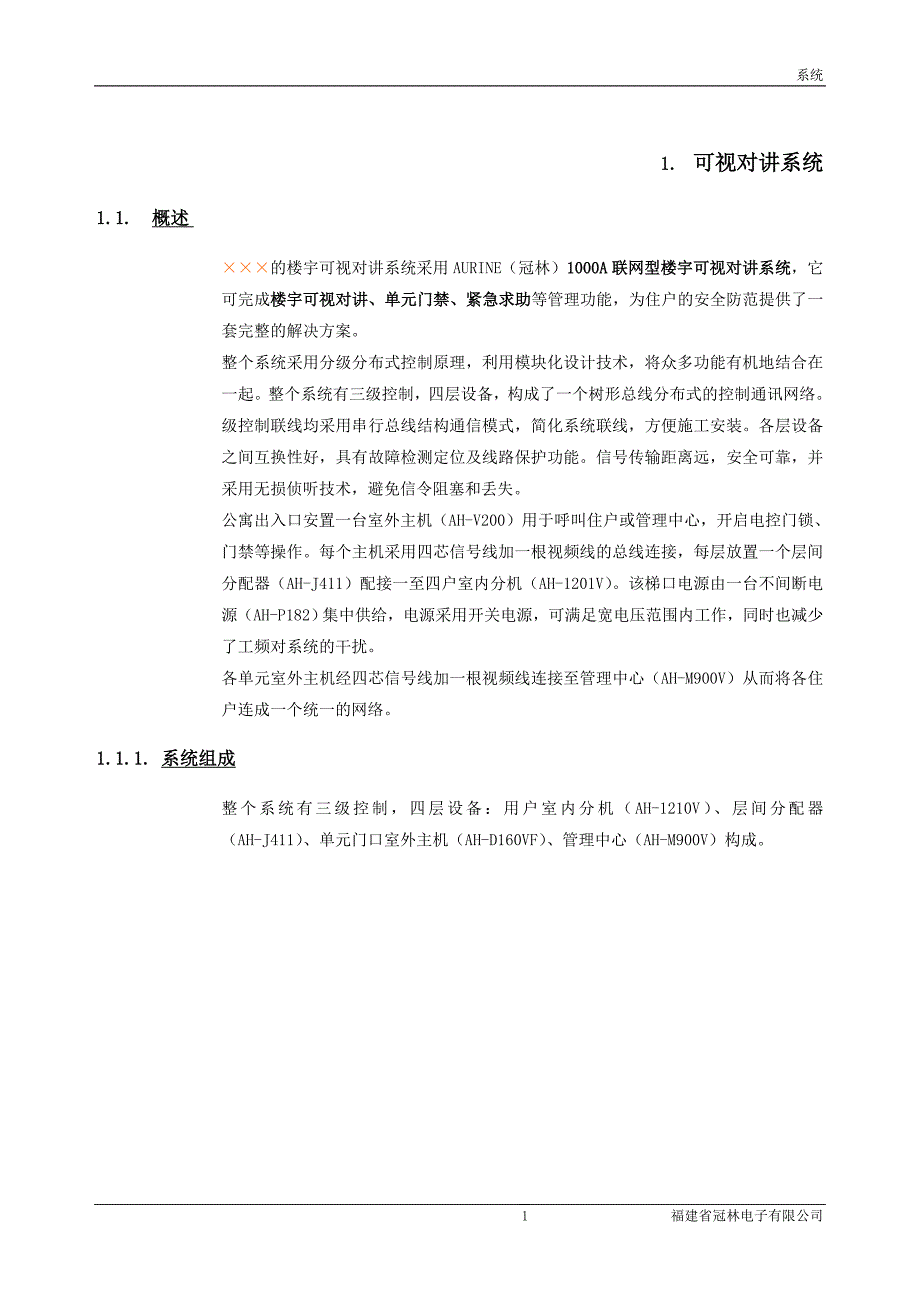

系统1. 可视对讲系统 1.1. 概述 ×××的楼宇可视对讲系统采用AURINE（冠林）1000A联网型楼宇可视对讲系统，它可完成楼宇可视对讲、单元门禁、紧急求助等管理功能，为住户的安全防范提供了一套完整的解决方案整个系统采用分级分布式控制原理，利用模块化设计技术，将众多功能有机地结合在一起整个系统有三级控制，四层设备，构成了一个树形总线分布式的控制通讯网络级控制联线均采用串行总线结构通信模式，简化系统联线，方便施工安装各层设备之间互换性好，具有故障检测定位及线路保护功能信号传输距离远，安全可靠，并采用无损侦听技术，避免信令阻塞和丢失公寓出入口安置一台室外主机（AH-V200）用于呼叫住户或管理中心，开启电控门锁、门禁等操作每个主机采用四芯信号线加一根视频线的总线连接，每层放置一个层间分配器（AH-J411）配接一至四户室内分机（AH-1201V）该梯口电源由一台不间断电源（AH-P182）集中供给，电源采用开关电源，可满足宽电压范围内工作，同时也减少了工频对系统的干扰各单元室外主机经四芯信号线加一根视频线连接至管理中心（AH-M900V）从而将各住户连成一个统一的网络。
1.1.1. 系统组成整个系统有三级控制，四层设备：用户室内分机（AH-1210V）、层间分配器（AH-J411）、单元门口室外主机（AH-D160VF）、管理中心（AH-M900V）构成1.2. 系统功能和特点四层设备均通过四芯信号线加一根视频信号线联成一个功能完善的通讯网络系统的信息传输均采用无损侦听发码技术，确保不会产生信息传送冲突、漏失，即使同一时刻有多个信息竞争传输，也会按地址（房号）的顺序先后传送，因此不会产生对所传信息的破坏或丢失，保证各种信息（尤其是求助信息）不丢失同时在该系统中也采用了多种检错措施（如奇偶校验，CRC循环冗余检错）使得各种信息的传递准确无误主机与管理中心采用双信道（即两根控制线）一个信道用于通常的呼叫联络和求助信息传输，另一个信道用于系统巡检信息，电控门开启状态等信息的传输从而使整个小区的信息传输更合理，以防产生重要信息的阻塞丢失，甚至因网络负载过重而导致系统瘫痪单元门禁及中心监视梯口状况也是本系统的一大特色，整个系统利用一根视频线及信号线将公寓入口主机及管理中心连接起来，施工、布线方便、简洁明了，采用这一结构方式，即使主机出现故障，也能照样保持整个系统信号传输的道畅，不影响监视其它梯口主机。
从以上构成可以看出，系统能满足大楼的联网可视对讲系统要求系统的主要功能为：可视对讲通过梯口主机键盘输入欲呼叫住户的房间号，按通以后主机有回铃提示音，住户分机振铃并在高清淅显示屏显示访客图像，提机可以与之对讲，以确定是否开启电磁门锁让访客进入，电控开启以后，会报告给管理中心记录，当电控门超时未闭合时，主机会及时发出语音提示并报告给管理中心记录处理安全性l 系统采用密码开锁，实行一户一码制，使户主能方便地利用自已家的密码开锁，保证了密码开锁的保密性和唯一性，同时密码还能随时改变，以保证密码不被人发现l 系统还装有防拆装置，有人破坏时，主机和管理机就会发出报警声，有效地保护了防盗门，增强了安全性通讯联网功能l 住户可以在提机听到拨号音的情况下，按下呼叫键呼叫管理中心，并与之通话l 住户可以通过分机上的紧急键或遥控紧急按钮，向管理中心紧急求助，管理中心显示求助时间地点，并显示记录l 管理中心可以直按“幢号＋梯口号＋住户房间号”呼叫小区内任意住户，接通以后住户响振铃声，提机即可通话l 通过梯口主机按“９９９”即可呼叫管理中心，值班人员提机即可与之通话并可看到访客图像，以决定是否开启电锁l 管理中心可以通过ＲＳ－２３２接口和物管计算机联机，实现对呼叫 、紧急求助、门锁开启等信息的记录，并将该内容打印出来。
监视监控功能l 住户可以按下分机上的监视键，监视该梯口状况１５秒l 系统空闲时，可以按下管理中心的“自动”键，监视各梯口状况，时间、区域都可以设定l 当系统中有访客通过梯口主机呼叫住户时，管理中心会显示地址，如管理中心空闲，按下监视键可以监视该梯口状况l 管理人员可以通过输入“幢号＋梯口号＋监视”监视某一梯口的状况1.3. 设备主要特点及技术参数 用户室内分机（AH-I201V）为用户终端设备，其主要特点如下：l 整个分机外观造型美观大方，制作精良l 显示器为高清晰度的4″扁平黑白显示器，能实现高品质图像再现l 控制部份以美国Microchip微控制器芯片为核心，自带看门狗电路，以确保系统能长期稳定运行，同时静态功耗极低，整机静态功耗仅0.1Wl 该用户分机的安装采用带专利（专利号：ＺＬ９９２０２５９４Ｘ）的分体式简易安装分机主体与接线底板分离，安装时先将底板安置于墙上（86″或146″标准安装孔位），连好线然后将分机 主体轻轻挂上即可使用采用主体与底板的分体式简易安装，方便工程施工，防止在施工过程中分机丢失也方便日后的维护保养l 室内分机能响应管理中心或梯口主机及门前铃的呼叫，并配以不同的电子铃声指示，方便住户区别。
l 按下紧急求助键，可直接向管理中心报警，显示并记录该住户房间号和发生时间紧急求助和报警信息为最高级别优先传送信息，各节点设备和管理中心将优先传送和接受处理l 按下呼叫中心键，可以呼叫管理中心，管理中心显示并记录该住户房间号和呼叫时间，提机即可通话l 室内分机能在空闲态时监视梯口状况l 室内分机均无需编码，可通用互换l 住户门口可以安装门前铃注：门前铃系安装在住户房门前的用于住户二次确认访客的装置可以为普通对讲门前铃／可视门前铃／普通门前铃，为选配件）层间分配器（AH-J411） l 为一进一出四分支，可以连接四台室内分机，负责为室内分机提供电源、视频及控制信号对总线传输信号具有隔离放大作用，可避免住户终端设备故障导致 系统失常l 将用户分机发出的各种控制信息转换成相应格式发至主机l 将室外主机（或管理中心）发出的各种信令编码按地址和功能态进行搜索过滤加工，以相应的信令格式发送至被寻址（呼叫）的住户l 四路至室内分机控制信号线，语音信号线，控制信号线彼此独立，因此某住户分机故障不会影响其它住户分机及系统的使用l 四路用户分机供电是彼此独立，并有短路保护，当用户分机有电源短路的情况发生时，会自动切断该路电源，直至短路故障清除，便自动恢复供电。
l 该层间分配器存放各住户分机的房间号及撤/布防状态系统采用弹性软件编码，避免了使用机械按码开关因机械寿命而带来的隐患l 层间分配器平时以高阻状态挂接在楼梯内的系统总线因此该层间分配器故障不会影响系统的使用l 层间分配器定时查询用户室内分机，以主动询问方式向用户室内分机发出询问信息，如在规定的时间无应答则视该分机已处于非正常状态，及时通知管理中心单元门口室外主机（AH-V200）l 为访客或用户的操作系统的人机接口，采用合金压铸面板，并配以先进的表面处理工艺，经久耐用，美观大方采用大型LED数码管更显豪华气派摄像机为原装SONY公司的高清晰低照度黑白摄像机，同时配以夜间红外补偿，即使在夜间也能看到高品质的图像键盘采用不锈钢按键，并配以夜光照明，方便访客使用系统主机抗撞击，防水效果极佳l 通过室外主机键盘可以呼叫住户并与之通话，并执行用户分机发来的开锁指令，开启电控门锁，允许访客进入l 通过键入“999”，访客或住户可以直接呼叫管理中心并与之通话，同时也可执行管理中心发来的开锁指令，允许访客或住户进入l 通过单元门口室外主机键盘可以设定每一住户各自独立的住户密码（或修改），该密码能用于住户开启电控门锁，此时住户室内分机有提示音且向管理中心报告、记录。
l 每次开启电控锁，室外主机通过安装于门上的门磁开关，检测大门闭合状态，并通知管理中心登记同时室外主机计时，当超过一定时间后，主机发出门未闭合提示音，并报告给管理中心记录处理 电控门从开启到规定的闭合时间可以通过主机键盘根据需要设定l 室外主机在空闭态时定时扫描该梯口内各用户分机、层间分配器是否处于正常运行状态对于处于非正常运行状态的用户分机、层间分配器及时报告管理中心处理l 通过主机可以直接对各住户弹性软件编码 管理中心（AH-M900V）l 为系统的最高应用层，能记录各住户的求助、开锁信息，以及呼叫小区内任一住户l 管理中心采用黑色ASS机壳，并配以超薄的液晶显示屏，使之造型独特、美观、应用方便l 图像能通过面板按键电子化调整图像的亮度，对比度，以适应不同的环境l 采用七位LED数码管，能显示出管理中心收到何地传送来的信息，同时还有多种彩色发光二极管配合指明信息为何种类型，使处理这些信息一目了然l 通过管理中心能主动监视各梯口状态，扩展了小区监控区域l 在管理中心空闲时，也能启动自动模式，对小区内各梯口状况轮流监视，监视时间可以调整从而实现小区监控部分功能，增加监控密度l 管理中心在任何时刻均能记录小区各个地方传送来的求助、电控开启状态等信息。
l 管理中心可以呼叫小区的任一住户并与之通话联络l 管理中心能接收梯口主机的呼叫，并开启该梯口电控门锁l 管理中心接收到梯口电控门超时未闭合信息时，会显示该单元梯口地址并有提示音l 当有访客通过梯口主机呼叫住户时，管理中心接收并显示该信息，此时可按监视键查看来访情况l 管理中心能通过RS－232接口与物业管理计算机联接，通过小区智能管理软件实现信息的海量存贮，同时能通过打印机将所需信息打印出来l 小区智能管理软件采用流行的Windows界面，操作直观简便值班员可作必要的文字记录，并自动生成报表存档，以供日后查询1福建省冠林电子有限公司。
