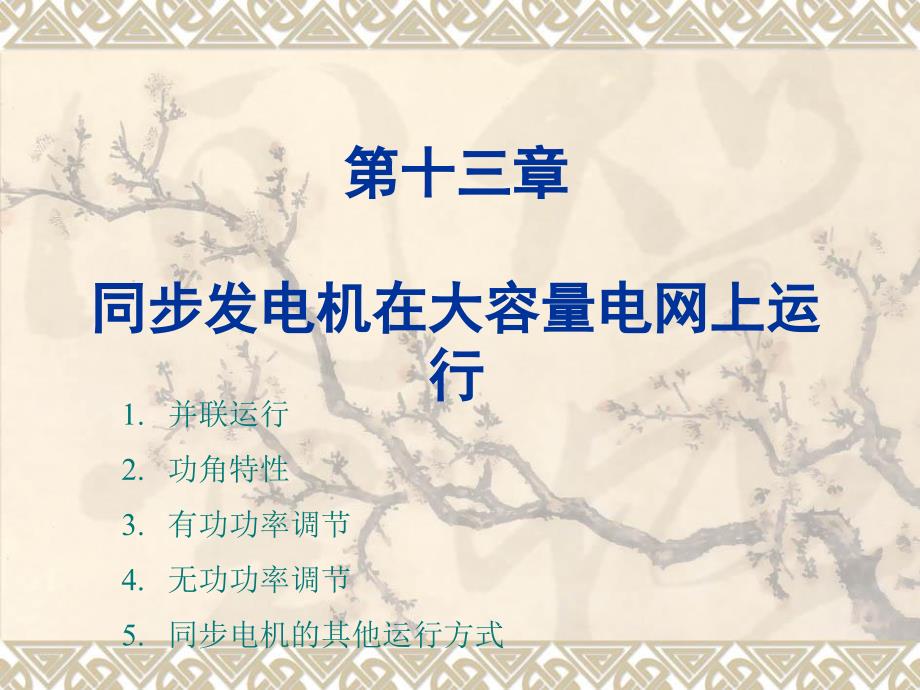

第十三章第十三章同步发电机在大容量电网上运同步发电机在大容量电网上运行行1.并联运行2.功角特性3.有功功率调节4.无功功率调节5.同步电机的其他运行方式 主要内容主要内容v同步发电机的并联运行v发电机的整步v同步发电机的功角特性——隐极机、凸极机v有功功率的调节、稳定概念v无功功率的调节、V形曲线v了解：同步电动机、同步补偿机 一、同步发电机的并联运行v单机供电的缺点：不能保证供电质量(电压和频率的稳定性)和可靠性(发生故障就得停电)，无法实现供电的灵活性和经济性v通过并联可将几台发电机或几个电站并成一个电网 1.1同步发电机并联运行的意义同步发电机并联运行的意义 v 减少发电厂的储备容量发电厂可以根据负荷的发展，相应地逐步增加发电机的台数v 提高发电厂运行的经济性 发电厂可按照负荷变化倩况，确定投入并联运行的发电机台数v 提高供用电的质量和可靠性由许多发电厂组成的电力系统，容量大，负荷变化时对系统的电压和频率的影响就小 1.2 并联运行的基本条件v必须必须与电网有相同的额定电压和相同的额定频率v因激磁可以自由调节、空载电势可以不相因激磁可以自由调节、空载电势可以不相同（同步电抗的数值并不能决定负载电流同（同步电抗的数值并不能决定负载电流的分配的分配——与变压器并联运行对照与变压器并联运行对照））。
v同步电抗有不同数值的发电机可并联运行，并获得合理的负载分配——通过功率的调节手段 电压幅值相同电压幅值相同电压相序一致电压相序一致初相角一样初相角一样 二、同步发电机的整步v并列、并车、整步 ——将发电机并联至电网的手续v在并车时必须避免产生巨大的冲击电流避免产生巨大的冲击电流，以防止同步发电机受到损坏、电网遭受干扰 2.1 并车条件v使发电机每相电势瞬时值与电网电压瞬时值保持一直相等1.相同的相序2.相等的电压幅值3.相等或接近的频率4.有相等的电压相角波形由设计、制造自行满足频率不同，矢量E与U将产生相对运动，即产生一直变化的环流，引起发电机内的功率震荡波形不同，如发电机中有高次谐波，将产生高次谐波环流，增加运行时损耗如电压大小、相位不同，也产生一换流如在极性相反时投入，环流将达到20-30IN，在电磁冲力作用下，定子绕组端部将受到大的冲击 2.2 并车的准备工作1.检查并车条件通常用电压表测量电网电压 ，并调节发电机的励磁电流调节发电机的励磁电流使得发电机的输出电压输出电压U=U12.确定合闸时刻借助同步指示器检查并调调整频率和相位整频率和相位以确定合闸时刻 2.2 并车的方法v1、准确同步法（同步指示灯）：当满足所有并网条件时再合闸，称准确同步法。
步骤：1、调转速，由原动机拖动转子接近同步速度旋转 2、调节励磁电流，使发电机空载电压等于电网电压 3、确定相序是否一致 4、待到相应电压同相时，将待并发电机合闸并网具体的方法有： a、灯光黑暗法 b、灯光旋转法 同步指示灯并车方法并车方法：①通过调节发电机励磁电流的大小使电压相等 ；②电压调整好后，如果相序一致，灯光应表现为明暗交替如果灯光如果灯光不是明暗交替，则说明相序不一致不是明暗交替，则说明相序不一致，应调整发电机的出线相序或电网的引线相序，严格保证相序一致；③通过调节发电机的转速改变频率，直到灯光明暗交替十分缓慢时，说灯光明暗交替十分缓慢时，说明频率已十分接近明频率已十分接近，等待灯光完全变暗的瞬间（相位相同），即可合闸并车 同步指示灯并车方法并车方法：①通过调节发电机励磁电流的大小使电压相等 ；②电压调整好后，如果相序一致，则灯光旋转，如灯光同步灯光同步则说明相序不一致则说明相序不一致；③通过调节发电机的转速改变 频率，直到灯光旋转十分缓慢灯光旋转十分缓慢时，说明时，说明 频率十分接近频率十分接近，这时等待灯 3 完全熄灭的瞬间到来，即可合闸并车。
2、 自整步法v前提：相序一致v步骤：v1、将励磁绕组通过电阻短接v2、拖动到接近同步速(相差2~5％)，在无励磁电流的 情况下，将发电机接入电网v 3、再接通励磁并调节励磁，依靠定子磁场和转子磁场之间的电磁转矩将转子拉入同步转速，并车过程结束v需要注意的是，励磁绕组必须通过一限流电阻短接，因为直直接开路，将在其中感应出危险的高压接开路，将在其中感应出危险的高压；直接短路，将在定、直接短路，将在定、转子绕组间产生很大的冲击电流转子绕组间产生很大的冲击电流v优点：操作简单，方便快捷；v缺点：合闸时有冲击电流约为励磁电阻的10倍适用于事故状态下的并车 第二节 隐极同步发电机的功角特性 隐极同步发电机的功角特性v功率流程图v等效电路v相量图pcu2电磁功率PM与励磁系统的情况有关如是同轴励磁机，则P1中应扣除输入励磁机的全部功率；如是单独拖动的电动机-励磁机组，则励磁损耗pcu2与P1无关，由励磁机组供给• 等效电路• 相量图功角内功率因数角功率因数角 2.1 功率关系式取实部，有功 2.2 隐极机的功角特性发电机运行电动机运行电动机运行 2.3 隐极机的转矩特性v转矩特性与功角特性形状相同电角速度 2.4过载能力kMv最大功率与额定功率之比（P.250：13--12）•减小xs，可减小δN ，即有较大短路比，则电机过载能力大 考虑电枢电阻后的功角特性v电枢电阻的存在，使最大功率减小 2.5 功角的时空概念v在时间上：端电压（U与与E相位基本相同相位基本相同）和励磁磁势之间的相位差v在空间上：合成磁场轴线与转子磁场轴线之间夹角。
v稳定运行时， Ff和F 之间无相对运动，固定 v功角为正值时，为发电机运行 第三节 凸极同步发电机的功角特性 凸极机的功角特性•磁阻功率原因：凸机极电机直轴和交轴位置的磁阻不一样，电枢磁密矢量Ba与磁势磁势Fa不重合1. 作出相量图作出相量图2. 推导推导关键：关键：先作出先作出E0的方向的方向 发电机发电机电动机电动机 第四节 同步发电机的有功功率调 节 稳定稳定不稳定4.1 有功功率的调节电机的极限功率电机的极限功率1．空载时空载时：P=PM=0P1=P0，处于平衡状态δ=02．增加机械功率输入增加机械功率输入：P1>P0， P1-P0>0过渡过程过渡过程：电机加速，转子磁场位置将超前合成磁场， δ＞0 随着δ 增加，P=PM>0增加，当达到P1-P0=PM时，电机加速过程结束稳定运行稳定运行：转化来的电磁功率，使输出有功功率输出有功功率P发电机内部自动改变位移角自动改变位移角，相应改变电磁功率和输出功率，达到新的功率平衡（如保持励磁电流不变）P1-P0PM 问题：v若输入机械功率发生突然变化，发电机的运行状况v若输出端发生突然变化，… 4.2 静态稳定v扰动——发电机输入功率的微动v静态稳定——瞬时扰动消除后继续保持原来的平衡运行状态结论：处于功角特性的曲线上升部分的工作点，是静态稳定的，即 概念：比整步功率v空载时，δ =0，Pss最大，最稳定vδ =π/2，Pss=0，将进入不稳定状态vδ >π/2，Pss<0，失去稳定s 4.3 动态稳定v扰动——负载突然变化（加、卸、短路、失磁、电压突变）a点：原正常运行点曲线2：电网电压因事故明显降低曲线3：电压降低很大 分析：比较下列情况电机的稳定性分析：比较下列情况电机的稳定性v短路比大小：短路比 大，则同步电抗 小，Pmax大，一定P时，δ角 较小，稳定性好。
v过激与欠激：有功一定时，过激时E0大，δ角 小，稳定性好v轻载与满载：激磁相同时，Pmax相同，轻载时δ角小，稳定性好v直接接电网或通过电抗接电网：通过外电抗接电网，则最大输出功率由电抗分配，较直接接电网时小，一定P时，δ角 较大，稳定性差 第五节 无功功率的调节 和V形曲线 一、无功功率的调节v不计电枢电阻时隐极电机的无功功率 5.1 隐极机的无功功率功角特性v设功率为PT，运行于a点，功角δaPTδaQa假设原动机有功功率不变，减小励磁电流减小励磁电流，则E0减小 功角特性幅值降低，运行点变为b点，功角为δb，相应无功变为Qb，即减小了无功输出减小了无功输出静态稳定度降低）δb 为简便起见，在调节无功功率时，假定发为简便起见，在调节无功功率时，假定发电机输出的有功功率不变，于是：电机输出的有功功率不变，于是： 由于由于m、、U、、Xs均是定值，所以均是定值，所以5.2 有功不变时有功不变时的无功调节 在有功功率不变的情况下调节电机的无功在有功功率不变的情况下调节电机的无功功率看图：功率看图： E E0 0的变化必须满足在的变化必须满足在的变化必须满足在的变化必须满足在CDCD直线，而相应的直线，而相应的直线，而相应的直线，而相应的IaIa的变化必的变化必的变化必的变化必须在须在须在须在ABAB线上。
线上1）当I1与U同相，即 =1此时发电此时发电 机向电网输出的全部功率都是有功功率，机向电网输出的全部功率都是有功功率， 无功功率为零，此时的电枢电流为最小值，无功功率为零，此时的电枢电流为最小值， 所对应的励磁电流我们叫做正常励磁电流，所对应的励磁电流我们叫做正常励磁电流， 此时组成的是一个直角三角形此时组成的是一个直角三角形 2 2）增加励磁电流，则空载电动势）增加励磁电流，则空载电动势E E0 0相应相应增加，看图可见，电枢电流由增加，看图可见，电枢电流由I I1 1变为变为I I2 2, ,电动势变化到电动势变化到E E0202，，此时整个系统出现了此时整个系统出现了无功电流，并且是滞后，即无功电流，并且是滞后，即此时发电机此时发电机将向外输出滞后性的无功功率，整个状将向外输出滞后性的无功功率，整个状态我们称之为态我们称之为 过励 3）减小励磁电流，则电动势亦减小（在正）减小励磁电流，则电动势亦减小（在正常励磁电流对应的情况下），由图可见，常励磁电流对应的情况下），由图可见，此时电流超前，即向外输出此时电流超前，即向外输出超前性质的无超前性质的无功功率的电流，整个状态我们称之为欠厉。
功功率的电流，整个状态我们称之为欠厉由上可见，对于无功功率的调节，由上可见，对于无功功率的调节，可以通可以通过对励磁电流的调节实现过对励磁电流的调节实现 5.3 无功功率的V形形曲线v有功功率保持不变时，电枢电流和励磁电流之间关系的曲线v对应于不同的有功功率，有不同的V形曲线当输出的功率值愈大时，曲线愈向上移 cosθ =0.8超前超前cosθ =0.8滞后滞后过激欠激结论结论：对于每一给定的有功功率都有一允许的最少励磁，进一步减小励磁将使发电机失去稳定 结论：无功功率调节特性v（1）调节励磁电流，调节Q的大小和性质v（2）过励时，I为滞后电流，发感性无功v 欠励时，I为超前电流，发容性无功v（3）只要保持P1不变，调节Q，不会影响Pv（4）调节P时，Q也随之变化（应为 变化） 第六节 同步电动机与同步补偿机 一、同步电机的三种运行方式：一、同步电机的三种运行方式：如右图：如右图： 同步电动机的电势平衡方程式及相量图，同步电动机的电势平衡方程式及相量图，可可以以通通过过同同步步发发电电机机的的电电势势平平衡衡方方程程式式及及相相量量图图转转化求得一、基本方程式：一、基本方程式：1、电动势：、电动势：同理可得出凸极式：同理可得出凸极式：2、相量图、相量图(见课本见课本) 二、同步补偿机——供给无功功率1、定义：一种用以改善电网功率因数、不带任何机械负载，专门用来供给无功功率的同步电机，亦称为同步调相机。
用途： 1）减少发电机负担 2）提高电网的功率因数 3）降低线损，调节电网电压 2、同步补偿机实际：就是一台空载运行的电动机不 吸收有功功率3、调相运行时无功功率的调节 过激时：对电网供给感性无功功率，（或自电网吸收电容性无功功率）功能犹如电容器 欠励时：从电网吸取感性无功功率，起着电抗器的作用v运行状况：电磁功率接近零，且在零功率因数电磁功率接近零，且在零功率因数v特殊应用：在电网基本空载，由于长输电线电容影响，使受电端电压偏高时，可将同步补偿机在欠激下运行，以保持电网电压的稳定。
