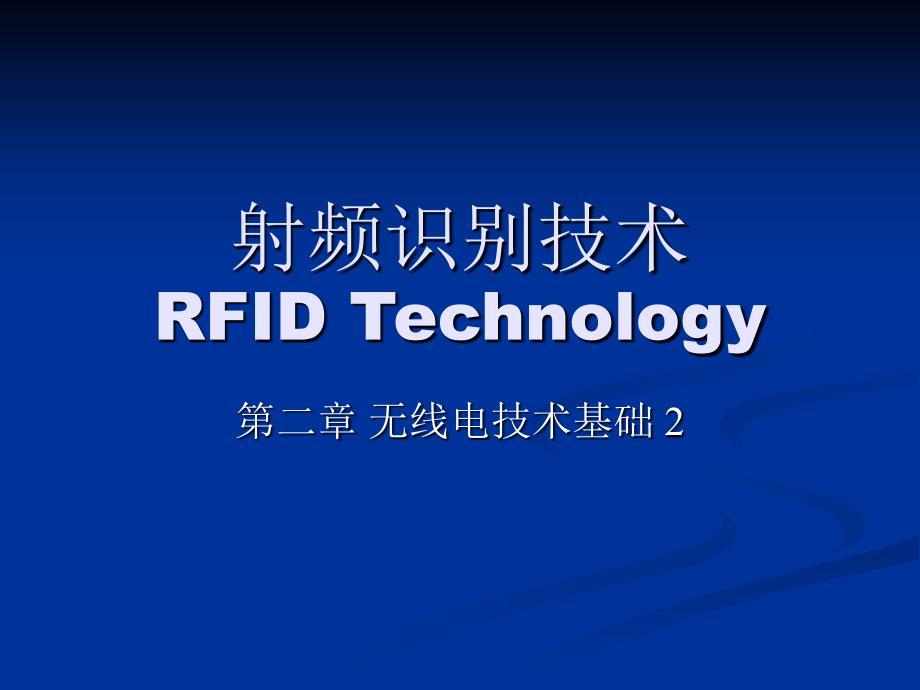

射频识别技术 RFID Technology 第二章 无线电技术基础 2第二章 无线电技术基础 主要内容n2.1 电磁波n2.1.1 电磁波频谱n2.1.2 电磁波传播n2.1.3 干扰和多径n2.2 天线n2.2.1 天线及辐射场n2.2.2 天线参数n2.2.3 天线种类n2.3 电磁耦合原理n2.3.1 耦合类型n2.3.2 数据传输原理n2.4 声表面波n2.1 电磁波n2.1.1 电磁波频谱无线电波划分为: 低频LF 中频MF 高频HF 特高频VHF 超高频UHF表2-1 电磁波频谱图n2.1.2 电磁波传播n1 自由空间传播规律信息加载到天线上后,在天线的周围空间就会产生辐射场 波的电场矢量和磁场矢量在空间相互垂直且垂直于波的传 播方向,满足右手螺旋定则,幅度之比等于波阻抗振幅波长电场传播方向磁场图2-2 电磁波的传播n2 频谱特性RFID系统从发射点到接收点,所遇到的传输媒质有空气、大 地、金属、水汽凝结物等这些媒质的电特性对于不同频段的 无线电波传输有着不同的影响媒质对无线电波的反射、折射、衍射、吸收等,会影响到传 播路径,信号所产生的反射、折射等会叠加、抵消信号的能量 ,从而造成传播延时,信号失真等现象。

n2.1.3 干扰和多径n干扰 两个或以上的电磁波叠加而成的波形,也许是同一源的同一路径, 也许是不同源的不同路径n多径 直射波、来自不同物体的反射波和散射波在接收天线处进行叠加, 使得接收天线处所接收到的信号的场强矢量、振幅、相位等参数随 时间急剧变化,造成信号的不稳定的现象优点 传到“非视距”的地方缺点 导致波的方向、强度改变,引起波的衰落,阻碍波的传播、原 信号被发生干扰n1、反射当传播中的电磁波入射到一个相对波长很大的物体上时,就 会像光波一样发生反射现象n2、衍射衍射是光线照射到物体边沿后继续在空间传播的现象发射机入射反射接收机反射入射金属大地图2-3 无线电波反射n3 散射障碍物的尺寸小于或约等于无线电波的波长时,入射信号会被散射成 几路信号n4 折射无线电波从一个折射系数的媒质到另一个折射系数的媒质,并且在方 向上和速度上都有所变化n5衰落吸收性衰落干涉型衰落n2.2 天线n2.2.1 天线及其辐射场 1 天线 2 天线辐射场电抗性近场 Reactive Field辐射场,远场 Radiating Field图2-4 近场和远场远场近场n2.1.2 天线的参数1 波阻抗沿波的传播方向,横向电场与横向磁场的比。

自由空间的波阻抗为377.76Ω2 天线的阻抗天线的输入阻抗是在天线的输入端所呈现的阻抗,定义为天 线的输入端的电压与电流之比3 带宽天线的某一参数的带宽是,天线某一特性参数变化范围所对 应的工作频率范围4 天线的极化天线在给定方向上所辐射或者接收电磁波的极化而电磁波 的极化是沿波的传播方向看去时,其瞬时电场矢量端点的轨 迹5 增益衡量天线朝某一个特定方向收发信号的能力n2.2.3 天线的种类不同类型的天线的工作原理是不同的 1 线圈天线 2 偶极子天线馈电电流电压接地电压电流馈电偶极子天线单级天线图2-5 天线的辐射图2-5 偶极子天线及单级电线n2.3 电磁耦合原理n2.3.1 耦合类型1 密耦合系统2 遥耦合系统3 远距离系统n2.3.2 数据传输原理1 负载调制2 反向散射调制n2.4 声表面波。
