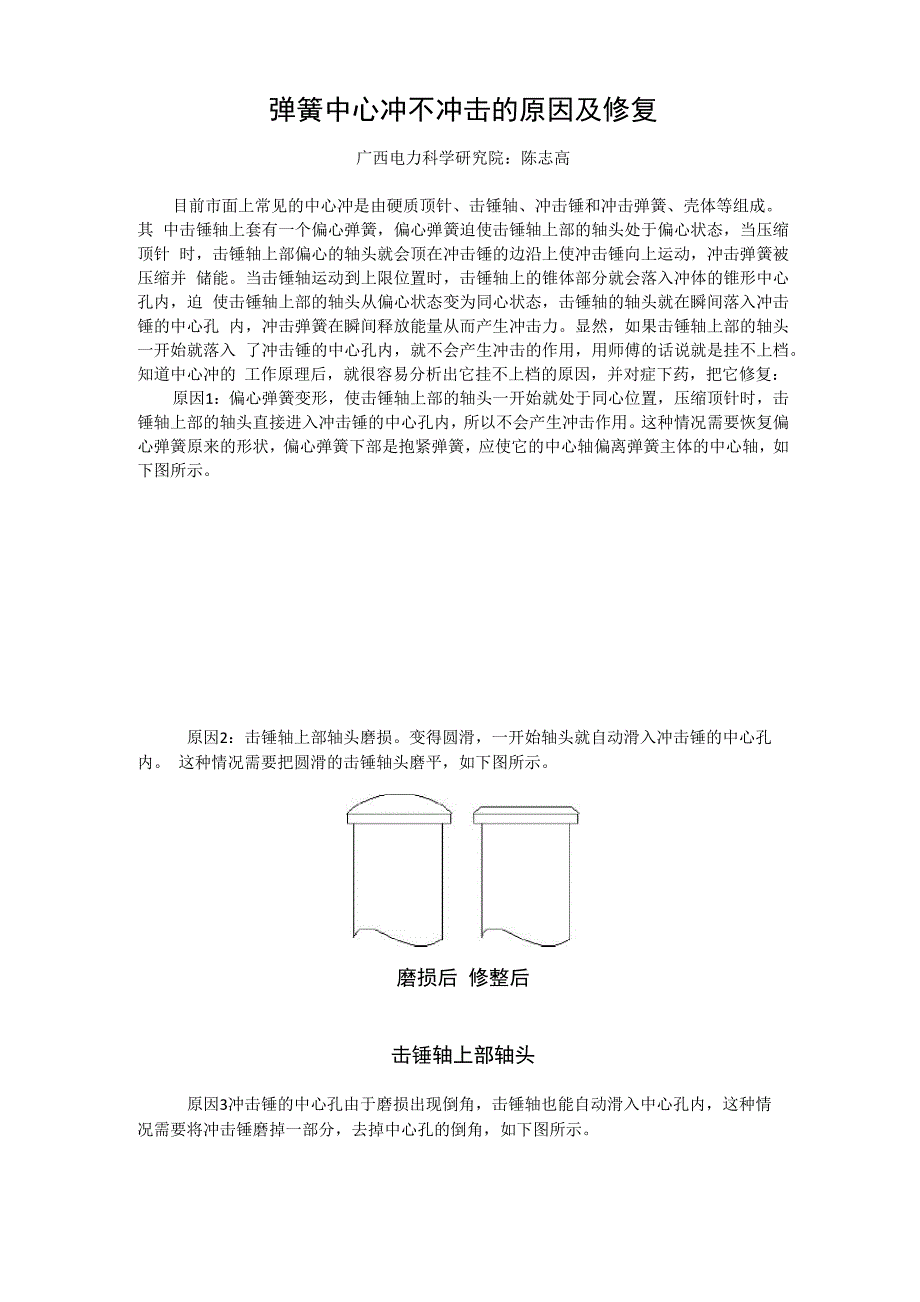

弹簧中心冲不冲击的原因及修复广西电力科学研究院：陈志高目前市面上常见的中心冲是由硬质顶针、击锤轴、冲击锤和冲击弹簧、壳体等组成其 中击锤轴上套有一个偏心弹簧，偏心弹簧迫使击锤轴上部的轴头处于偏心状态，当压缩顶针 时，击锤轴上部偏心的轴头就会顶在冲击锤的边沿上使冲击锤向上运动，冲击弹簧被压缩并 储能当击锤轴运动到上限位置时，击锤轴上的锥体部分就会落入冲体的锥形中心孔内，迫 使击锤轴上部的轴头从偏心状态变为同心状态，击锤轴的轴头就在瞬间落入冲击锤的中心孔 内，冲击弹簧在瞬间释放能量从而产生冲击力显然，如果击锤轴上部的轴头一开始就落入 了冲击锤的中心孔内，就不会产生冲击的作用，用师傅的话说就是挂不上档知道中心冲的 工作原理后，就很容易分析出它挂不上档的原因，并对症下药，把它修复：原因1：偏心弹簧变形，使击锤轴上部的轴头一开始就处于同心位置，压缩顶针时，击 锤轴上部的轴头直接进入冲击锤的中心孔内，所以不会产生冲击作用这种情况需要恢复偏 心弹簧原来的形状，偏心弹簧下部是抱紧弹簧，应使它的中心轴偏离弹簧主体的中心轴，如 下图所示原因2：击锤轴上部轴头磨损变得圆滑，一开始轴头就自动滑入冲击锤的中心孔内。
这种情况需要把圆滑的击锤轴头磨平，如下图所示磨损后 修整后击锤轴上部轴头原因3冲击锤的中心孔由于磨损出现倒角，击锤轴也能自动滑入中心孔内，这种情 况需要将冲击锤磨掉一部分，去掉中心孔的倒角，如下图所示••・•・ •••・• •••✓•••• •・•・•・•・•*・•••••・• •・•・• •・•✓•••• •«•✓••• ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::: 淤総総総能総:総荻:総: 空捋老芒:老芒:老:j 盘絲絲护IS:::;:::::::;徑空I::::;::::::::::::::迄灼丢:事::::::::::::::::::::::潍総総酬 止空 I：；：：：：：：：；：：：：：：： I：::：:：:：:：:：:：:：:：:： 沁:総 盪総強: 総総; :获激:；：：：：：：：：：：：：：：：：：：：：：： :核総: ＞＞：：：＜：?：：：＜：：：弋彩::::::1—^ 农空涅:-:<::::-9 :»摻•:•* i潮>:::?::>>:能—iia:-:-:鸳«:«:摻姿姿 爨S:-:-:::::中心孔有倒角现象修整后冲击锤的中心孔修复。
