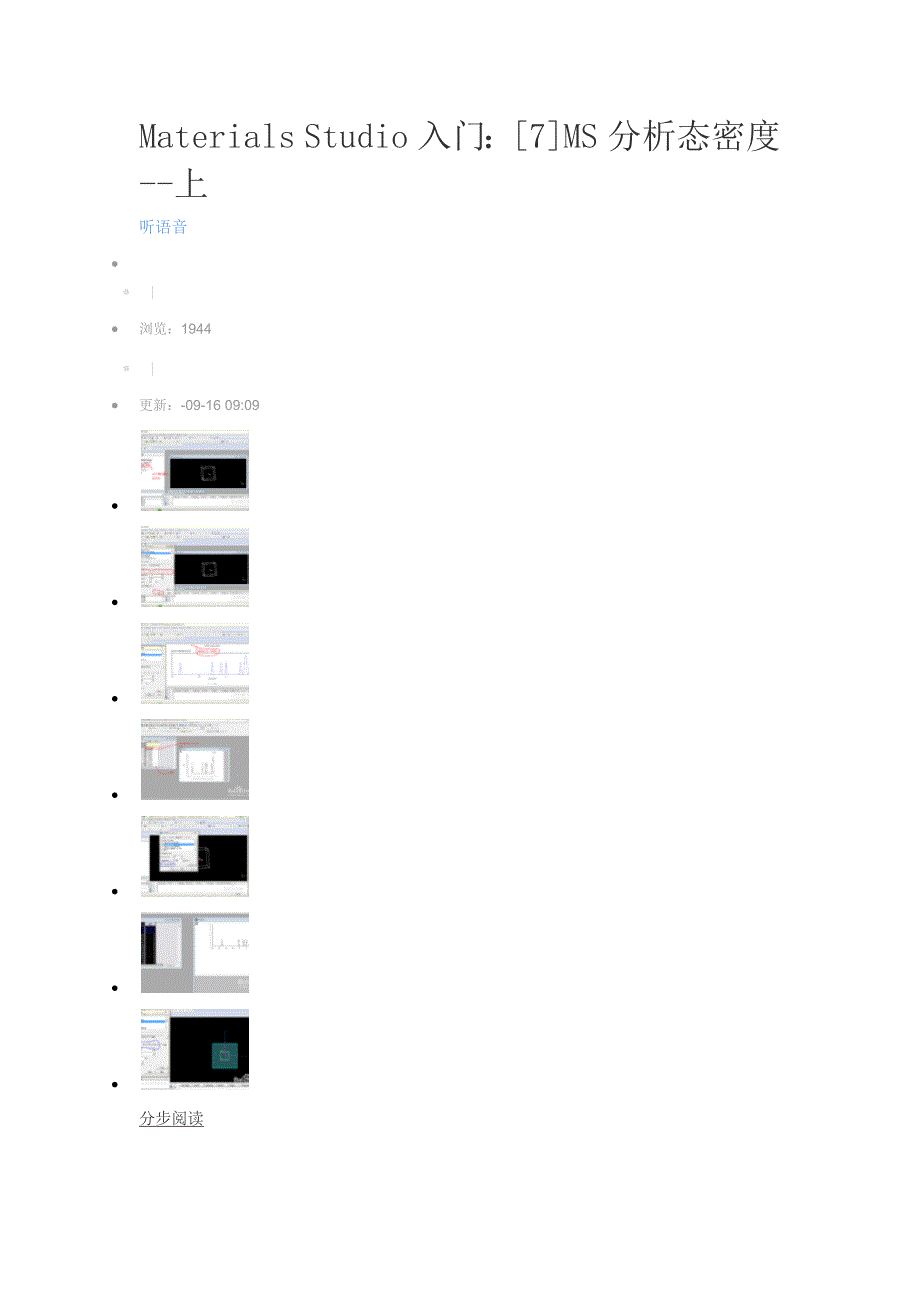

Materials Studio 入门：[7]MS分析态密度--上听语音·· |· 浏览：1944· |· 更新：-09-16 09:09· 1· 2· 3· 4· 5· 6· 7分步阅读上一篇简介了计算H2O分子的能带，态密度，电荷布居这节我们一起来看一下怎么分析工具/原料· MS（Materials Studio）措施/环节1. 1打开计算后的文献2. 2注意上图中划红线的才是计算后的文献，在工具栏选择 Modules--CASTEP-Analysis，打开对话框3. 3要看Density of States，点击下面的view，这里partial是点不了的，由于在计算的时候没有选择分波态密度如果需要分波态密度则需在计算Density of States时要勾选，view后如下图4. 4一般要用origin画图，很简朴，在MS的DOS图上鼠标右击 copy，然后再到origin的worksheet里如下图粘贴就好了5. 5有关态密度，怎么分析呢细致分析一般需要分析分波态密度，那么计算时要勾选Calculate PDOS6. 6如果小伙伴也像小编同样忘掉了，那么，小伙伴可以在计算后的那个.xsd文献上继续计算，会节省时间，计算完毕后，我们一起分析分波态密度7. 7这一次我们犹如第三步，这一次先不要勾选Partial，只看Full，这是看总的态密度。
把它复制到origin如图，这里小编改了一下图的（scale）边界，让它好看某些8. 8接下来勾选Partial s, p, d..这要看你的元素了，不要选sum由于我们要作对比9. 9同样，把这个PDOS也复制到origin，这回要注意，由于不是在origin的workbook表格里不能都选中，这样会有杂线，如下左图，不要选择杂线的列，如右图10. 10然后，把总的DOS和PDOS作对比11. 11注意你要标注一下各个颜色相应的轨道（s，p，d）从对比图可以看出总的态密度由各自哪些轨道奉献的12. 12下一节，小编继续讲，怎么看每个分子的态密度奉献，记得投票哦！谢谢观看！Materials Studio 入门：[8]MS分析分波态密度听语音·· |· 浏览：1241· |· 更新：-09-16 14:38· 1· 2· 3· 4· 5· 6· 7分步阅读上一节，我们分析了怎么分析态密度，大体理解了分波态密度和总态密度的分析导出，这一节解说怎么开每个原子的态密度工具/原料· MS，origin措施/环节1. 1打开MS，以及origin2. 2把上一节做好的计算文献打开3. 3把DOS，和PDOS导入origin画图，合并在一张中（如果不会可以参照小编的origin入门）4. 接下来我们要看一看每个原子的能带分布状况了，也就是每个原子的PDOS。
打开计算后的分子模型5. 图中分子外有一种半透明区域，这是布里渊区，计算能带时候给出高对称点（后来小编会简介）6. 为了显示以便，可以通过右击-- display style ，弹出对话框取消勾选 display Reciprocal lattice7. 向上滚轮鼠标，放大模型8. 选中O原子，我们来看O原子的PDOS，选中后，点击上方工具栏 -Modules-CASTEP-Analysis，选择Density of States9. 注意勾选Partial s p d10. 点击view，就可以看到O原子的PDOS11. 注意其中PDOS的数据，复制在workbook后，不能所有的列都选中，这个小编之前说过12. 然后，把它放在之前做好的DOS图中13. 如上图，小编已经把所有的轨道分好给小伙伴了，自己看看各自在轨道的奉献吧，是不是也很简朴呢。
