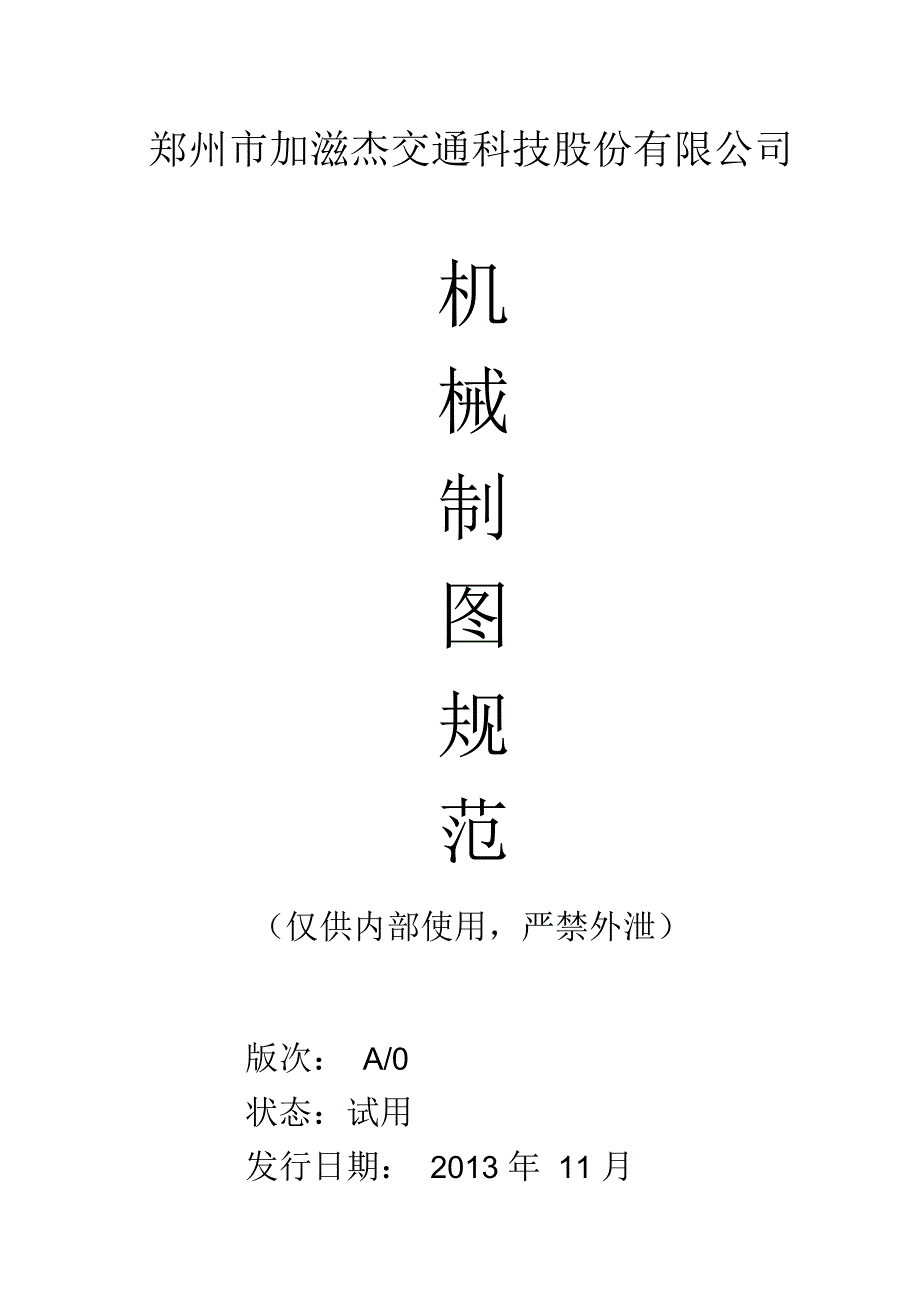

郑州市加滋杰交通科技股份有限公司机械制图规范（仅供内部使用，严禁外泄）版次： A/0状态：试用发行日期： 2013 年 11 月归口部门：研发中心硬件研发部目录前言 1主题内容与适用范围 1规范性引用文件 1第一部分图纸规范和标准31.1 图号的编制 31.1.1 项目图号的编制 31.1.2 设备图号的编制 31.1.3 设备图号的编制说明 4第二部分制图的一般规范和标准42.1 图纸幅面和格式 42.1.1 图纸幅面 42.1.2 标题栏和明细表 52.2 字体要求 62.3 尺寸标注 82.4 焊接符号的尺寸及简化表示法 112.5 图线 162.5.1 基本线型 162.5.2 图线的宽度 172.6 比例 192.7 机械装配图中零、部件序号编排方法202.8 图纸的折叠装订 212.9 标题栏和明细表的组成和填写 212.9.1 标题栏的组成212.9.2 标题栏的填写 212.9.3 明细表的说明和一般规范要求 222.9.4 明细表的组成和填写 222.10 剖视图和断面图的画法和要求23第三部分计算机绘图设置（AutoCAD） 263.1 图层设置 263.2 字体样式的设置 27第四部分公差和一般公差、形位公差及表面粗糙度规范274.1 公差的定义 274.2 一般公差要求 274.3 一般公差 274.4 一般公差的选用 284.5 采用一般公差好处 284.6 公差的基本要求 284.7 图样上的公差标注方式 294.8 表面粗糙度代号及标注 31第五部分公司图纸设计模板的使用 33第六部分图纸的校对34附录一：机械装配通用技术条件34附 1.1 一般要求 34附 1.2装配连接方式35附录二 切削加工件通用技术条件- 重型机械 37附 2.1 铸件技术条件 37附 2.2未注明倒角，倒圆尺寸技术条件 38附 2.3 未注线性尺寸，倒圆半径，倒角高度及角度的极限偏差技术条件 38附 2.4未注形位公差技术条件 38附 2.5键槽、螺丝孔与螺栓通孔未注公差技术条件 38附 2.6未注表面粗糙度技术条件 39附录三 焊接件通用技术条件39前言为进一步规范公司的机械图纸类电子文档的相关设定（如图层、字体、线型、图框分区等） ，根据《机械制图》等相关国家标准以及公司的实际需要，特制定了本机械制图规范。
本规范是根据我国计算机辅助设计与制图发展的需要，为最大限度的实现各图形文件的共享，结合实际的图样效果编制而成主题内容与适用范围本标准规定了 CADM械制图的字体、比例、图线、标题栏等内容，本标准适用于我厂 在CAW络系统上绘制和打印的机械图样本标准未规定的内容应符合有关国家标准和部 标准的规定本规范适用于在机械制图中用正投影法（见 GB/T14692绘制的技术图样除特别指明外，本规范规定的图样画法为第一角法规范性引用文件下列文件中的条款通过本标准中的引用而成为本标准的条款本标准出版时 , 所示版 本均有效 , 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB/T13361-1992GB/T14692-2008GB/T16948-1997GB/T10609.1-2008GB/T10609.2-1989GB/T10609.3-1989GB/T14689-2008GB/T14690-1993GB/T14691-1993GB/T17450-1998技术制图通用术语技术制图投影法技术产品文件件词汇 投影法术语技术制图标题栏技术制图明细表技术制图复制图的折叠方式技术制图图纸幅面和格式技术制图比例技术制图字体技术制图图线GB/T4457.4-2002GB/T17453-2005GB/T4457.5-1984GB/T17451-1998GB/T4458.1-2002GB/T17452-1998GB/T4458.6-2002GB/T16675.1-1996GB/T19096-2003GB/T4458.2-2003GB/T4458.4-1984GB/T4458.4-2003GB/T4656-2008GB/T16675.2-1996GB/T4458.5-2003GB/T15754-1995GB/T131-2006GB/T1182-2008GB/T4495.1-1995GB/T4495.2-2003GB/T4495.3-2000GB/T4495.4-2003GB/T4495.5-1999GB/T4495.6-1996GB/T4495.7-1998GB/T4460-1984GB/T18229-2000GB/T14665-2012GB/T324GB/T12212-2012机械制图图样画法技术制图图样画法机械制图剖面符号技术制图图样画法机械制图图样画法技术制图图样画法机械制图图样画法技术制图图线 剖面区域的表示法视图 视图 剖视图和断面图 剖视图和断面图第一部分 图样画法技术制图简化表示法未定义形状边的术语和注法机械制图装配图中零、部件序号及编排方式机械制图轴测图机械制图尺寸注法技术制图棒料、型材及其断面的表示法技术制图简化表示法第二部分尺寸注法机械制图尺寸公差与配合注法技术制图圆锥的尺寸和公差注法产品几何技术规范技术产品文件中表面结构的表示法产品几何技术规范几何公差形状方向位置和跳动公差标注机械制图螺纹及螺纹紧固件表示法机械制图齿轮表示法机械制图花键表示法机械制图弹簧表示法机械制图中心孔表示法机械制图动密封圈表示法机械制图滚动轴承表示法机械制图机构运动简图符号CAD 工程制图规则机械工程CAD 制图规则焊缝符号表示法技术制图 焊缝符号的尺寸、比例及简化表示法第一部分图纸规范和标准1.1 图号的编制1.1.1 项目图号的编制JZJ-XX.00表示数字代号（项目序号或修正号），以后由数字 之间加点（.）分割，根据需要编制表示项目代号（项目名称简称拼音字母首部）表示公司代号（加滋杰拼音字母首部），力口-分割后再编项目代号1.1.2 设备图号的编制1.1.3 设备图号的编制说明图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息 代码和依据，是企业信息化数据的基础，系统性的将图纸按选定的项目，概念的属性或特 征按一定的顺序予以系列化，形成合理的分类体系。
让其唯一的一个代码只能唯一的标识 一个分类对象号，隶属关系号，清楚的表示或表达零件或部件间的所属关系，按设备图号 在项目总图明细表中体现，设备部件图号在设备总装图中体现，零件图号在部件图中体现（独立的零件图，图号可在设备总装图上体现 ）划分标准第二部分制图的一般规范和标准机械制图是一门用图样来确切表示机械的结构形状、尺寸大小、工作原理和技术要求 的学科，图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经 验的技术文件，被称为机械的技术语言因此，在设计和绘制机械图样时，必须遵守国家 标准《技术制图》、《机械制图》《计算机绘图》和有关的技术标准才能做到技术语言的规 范性和准确性，具体规范和标准如下2.1 图纸幅面和格式图纸幅面和格式由国家标准 GB/T14689-1993《技术制图图纸幅面和格式》规定2.1.1 图纸幅面图纸幅面指的是图纸宽度与长度组成的图面绘制技术图样时应优先采用（表 2.1 ） 所规定的基本幅面必要时，也允许加长幅面表2.1图纸幅面及图框格式尺寸（单位：mm幅面代号A0A1A2A3A4BX L841x1189594X841420X594297X420210X297a25c105e2010必要时允许选用由基本幅面的短边乘整倍数，加长幅面（如A2X3）的图框尺寸。
图纸的装订形式一般采用A4幅面竖装，也可以按A3幅面横装如图2.1 （a）、2.1 （b）所示:图2.1 (a)横装图根健/a图2.1 (b)竖装图纸也可不留装订边，但同一产品的图样只能采用一种格式不留装订边的图纸，其图框格式如图2.2 (a)、2.2 (b)所示，图边尺寸e按表1.1选取图2.2 (b)竖装2.1.2 标题栏和明细表每张图纸上都必须画出标题栏，装配图有明细表标题栏按图1.3所示绘制，单独零件图将“重量”栏改为“数量”明细表按图1.4所示绘制in m if； 17 m图2.3 标题栏3后 总口 右珞 投 同 单件/计外*号 化亏 名称 量 材料8f夏量备汪180图2.4 明细表2.2 字体要求⑴书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐⑵字体的号数，即字体高度h,其公称尺寸（单位：mm系歹।J为：1.8, 2.5, 3.5, 5,7, 10, 14, 20o如需要书写更大的字，其字体高度应按递增字体高度代表字体的号数⑶汉字应写成长仿宋体字，并采用国家正式公布推行的简化字汉字的高度 h不应小 于3.5mm其字宽一般为h/%/2 （约0.7h）⑷汉字书写的要点在于横平竖直、注意起落、结构均匀、填满方格。
⑸字母和数字分为A型和B型，A型字体的笔画宽度d为字高（h）的1/14, B型字体 的笔画宽度d为字高（h）的1/10在同一图样上只允许选用一种形式的字体字母和数 字可写成斜体或直体，但全图要统一斜体字字头向右倾斜，与水平基准线成75°⑹GB/T14665中规定了 CAD^字体与图纸幅面之间白^选用关系详见表 1.2表2.2 CAD字体与图纸幅面的选用字符类别图幅A0A1A2A3A4字体高度h字母与数字53.5汉字75注：卜=汉字、字母和数字的高度⑺GB/T18229中规定了 CAD®图中字体选用范围现行技术制图和机械制图国家标准中均未有相关规定，可参照执行，具体内容见表 1.3表2.3字体选用范围汉字字型国家标准号字体文件名应用范围长仿宋体GB/T13362.4~13362.5-1992HZCX图中标注及说明的汉 字，标题栏，明细表 等单线宋体GB/T13844-1992HZDX大标题，小标题，图 册封而，目录清单， 标题栏中设计单位名 称，图样名称，项目 名称和地形图、力条等宋体GB/T13845-1992HZST仿宋体GB/T13846-1992HZFS楷体GB/T13847-1992HZKT黑体GB/T13848-1992HZHT在AutoCAD中，可通过Text Style 。
