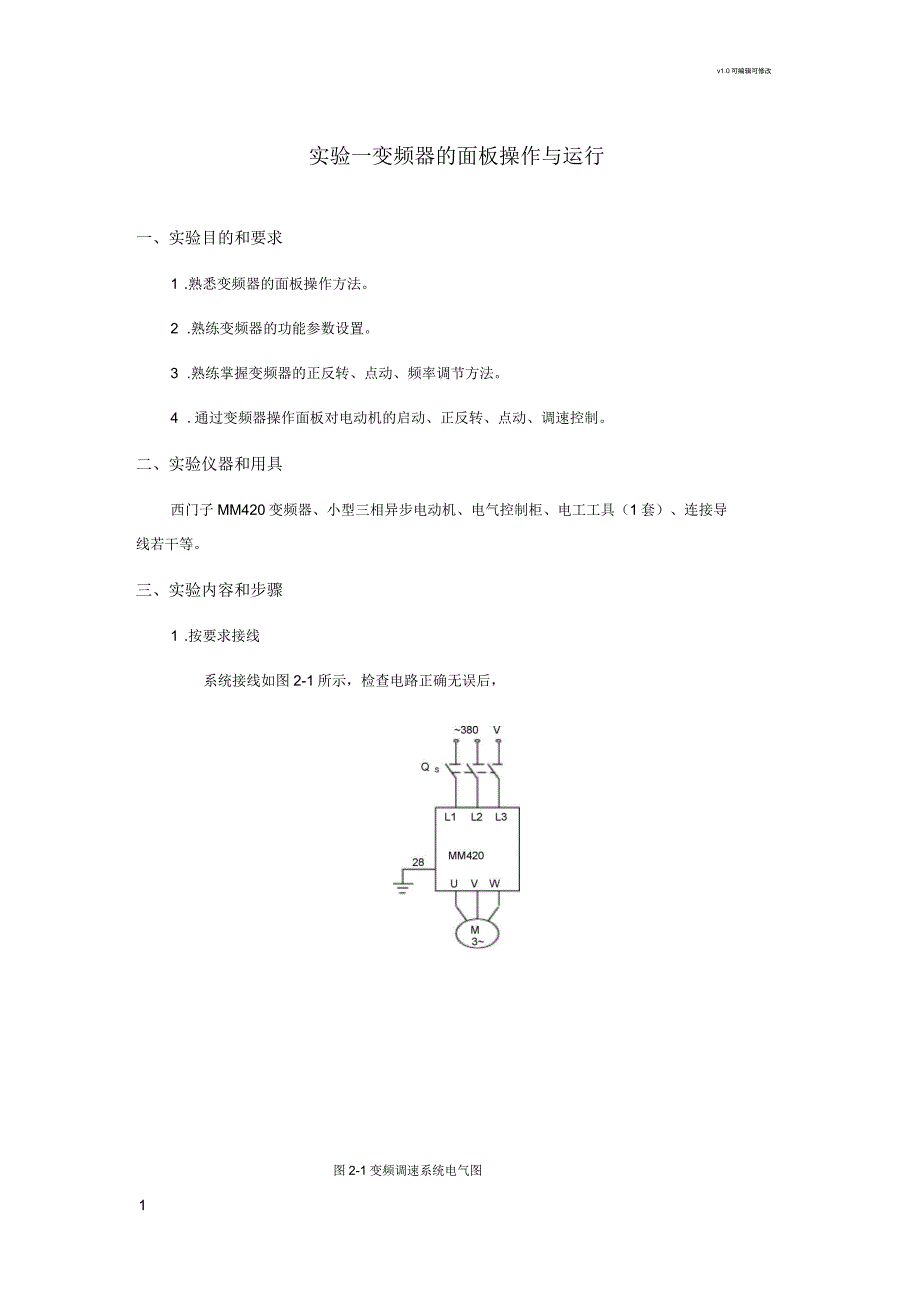

v1.0可编辑可修改实验一变频器的面板操作与运行一、实验目的和要求1 .熟悉变频器的面板操作方法2 .熟练变频器的功能参数设置3 .熟练掌握变频器的正反转、点动、频率调节方法4 .通过变频器操作面板对电动机的启动、正反转、点动、调速控制二、实验仪器和用具西门子MM420变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等三、实验内容和步骤1 .按要求接线系统接线如图2-1所示，检查电路正确无误后，图2-1变频调速系统电气图2 .参数设置（1）设定P0010=30和P0970=1,按下P键，开始复位，复位过程大约3min,这样就可保证变频器的参数回复到工厂默认值2）设置电动机参数，为了使电动机与变频器相匹配，需要设置电动机参数电动机参数设置见表2-2电动机参数设定完成后，设P0010=0,变频器当前处于准备状态，可正常运行表2-2电动机参数设置参数号出厂值设置值说明P000311设定用户访问级为标准级P001001快速调试P010000功率以KWg示，频率为50HzP0304230220电动机额定电压（VP0305电动机额定电流（A）P0307电动机额定功率（KW/P03105050电动机额定频率（Hz）P031101440电动机额定转速（r/min）（3）设置面板操作控制参数，见表2-3。
参数号出厂值设置值说明P000311设用户访问级为标准级P001000正确地进行运行命令的初始化*1P000407命令和数字I/OP070021由键盘输入设定值（选择命令源）*2P000311设用户访问级为标准级P0004010设定值通道和斜坡函数发生器P100021由MO输入频率设定值*3P108000电动机运行的最低频率（Hz）P10825050电动机运行的最高频率（Hz）P000312设用户访问级为扩展级P0004010设定值通道和斜坡函数发生器P1040520设定键盘控制的频率值（Hz）P1058510正向点动频率（Hz）P1059510反向点动频率（Hz）P1060105点动斜坡上升时间（s）P1061105点动斜坡下降时间（s）3 .变频器运行操作（1）变频器启动：在变频器的前操作面板上按运行键,变频器将驱动电动机升速,1并运行在由P1040所设定的20Hz频率对应的560r/min的转速上2）正反转及加减速运行：电动机的转速（运行频率）及旋转方向可直接通过按前操作面板上的键/减少键（▲/▼）来改变3）点动运行：按下变频器前操作面板上的点动键国，则变频器驱动电动机升速，并运行在由P1058所设置的正向点动10Hz频率值上。
当松开变频器前错做面板上的点动键，则变频器将驱动电动机降速至零这时，如果按下一变频器前操作面板上的换向键，在重复上述的点动运行操作，电动机可在变频器的驱动下反向点动运行4）电动机停车：在变频器的前操作面板上按停止键则变频器将驱动电动机降速至零四、实验思考1 .怎样利用变频器操作面板对电动机进行预定时间的启动和停止答：P0010=30,P0970=1，变频器恢复出厂设置；P701=0,屏蔽原来端子启动功能；P2800=1,使能内部功能自由块；P2802=1，使能内部定时器；P2849=1,连接定时器启动命令；P2850=1,设定延时时间（假设1s）;P2851=1,定时器延时动作方式；P0840=,连接变频器启动命令2 .怎样设置变频器的最大和最小运行频率答：P0010=30;P0970=1，按下P键（约10秒），开始复位一般P1080=0;电动机运行的最低频率（HZ）P1082=50;电动机运行的最高频率（HZ）实验二变频器的外部运行操作一.实验目的和要求1 .掌握MM420^频器基本参数的输入方法2 .掌握MM42底频器输入端子的操作控制方式3 .熟练掌握MM42底频器的运行操作过程。
二、实验仪器和用具西门子MM42汝频器一台、三相异步电动机一台、断路器一个、熔断器三个、自锁按钮二个、导线若干、通用电工工具一套等实验内容和步骤1 .按要求接线变频器外部运行操作接线图如图2-2所示AC220VFU L c &N °西门子&M420 口变解器VSB15D忆5DIN3户24Q 6K21-K31—SB2图2-2MM420变频器的数字输入端口图2-2外部运行操作接线图2 .参数设置接通断路器QS在变频器在通电的情况下，完成相关参数设置参数号出厂值设置值说明P000311设用户访问级为标准级P000407命令和数字I/OP070022命令源选择“由端子排输入”P000312设用户访问级为扩展级P000407命令和数字I/O*P070111ON^通正转，OFF停止*P0702122ON61通反转，OFF停止*P0703910正向点动P000311设用户访问级为标准级P0004010设定值通道和斜坡函数发生器P100021由MOPt入频率给定值（开关量给定方式）*P108000电动机运行的最低频率（Hz）*P10825050电动机运行的最高频率（Hz）*P1120105斜坡上升时间（s）*P1121105斜坡下降时间（s）P000312设用户访问级为扩展级P0004010设定值通道和斜坡函数发生器*P1040520设定键盘控制的频率值*P1058510正向点动频率（Hz）*P1059510反向点动频率（Hz）*P1060105点动斜坡上升时间（s）*P1061105点动斜坡下降时间（s）3 .变频器运行操作（1）正向运行：当按下带锁按钮SB1时，变频器数字端口“5”为ON电动机按P1120所设置的5s斜坡上升时间正向启动运行，经5s后稳定运行在560r/min的转速上，此转速与P1040所设置的20Hz对应。
放开按钮SB1,变频器数字端口“5”为OFF,电动机按P1121所设置的5S斜坡下降时间停止运行2）反向运行：当按下带锁按钮SB2时，变频器数字端口“6”为ON电动机按P1120所设置的5S斜坡上升时间正向启动运行，经5s后稳定运行在560r/min的转速上，此转速与P1040所设置的20Hz对应放开按钮SB2,变频器数字端口“6”为OFF,电动机按P1121所设置的5S斜坡下降时间停止运行3）电动机的点动运行v1.0可编辑可修改正向点动运行：当按下带锁按钮SB3时，变频器数字端口“7”为ON电动机按P1060所设置的5s点动斜坡上升时间正向启动运行，经5s后稳定运行在280r/min的转速上，此转速与P1058所设置的10Hz对应放开按钮SB3,变频器数字端口“7”为OFR电动机按P1061所设置的5s点动斜坡下降时间停止运行4)电动机的速度调节分别更改P1040和P1058、P1059的值，按上步操作过程，就可以改变电动机正常运行速度和正、反向点动运行速度5)电动机实际转速测定电动机运行过程中，利用转速测试表(旋转编码器)，可以直接测量电动机实际运行速度，当电动机处在空载、轻载或者重载时，实际运行速度会根据负载的轻重略有变化。
四、实验思考1.电动机正转运行控制，要求稳定运行频率为40Hz,DIN3端口设为在正转控制画出变频器外部接线图，并进行参数设置、操作调试LlL2L356了U28*#v1.0可编辑可修改参数设置:参数号出厂值设置值说明P0003i1设用户访问级为标准桀P000407命令和数字I/OP070099命令源选择“由端子排输入”P00031设用户访问级为扩展级P000407命令和数字I/O*P0703910ON接通正转，OFF停止P000311设用户访问级为标准级P0004010设定值通道和斜坡函数发生器Pl00021由键盘(电动电位计)输入设定值♦P108000电动机运行的最低频率(Hz)*P10825050电动机运行的最高频率(He)*P1120105斜坡上升时间Cs)*P1121105斜坡下降时间(s)P00031r设用户访问级为扩展级P0004010i殳定值通道和斜坡函数发生器*P1040520i殳定键盘控制的频率值*P1058510正向点动频率(HN)*P1059510反向点动频率(Hz)*P106O105点动斜坡上升时间*P1061105点动斜坡下降时间2.利用变频器外部端子实现电动机正转、反转和点动的功能，电动机加减速时间为4s,点动频率为10Hz。
DIN5端口设为正转控制，DIN6端口设为反转控制，进行参数设置、操作调试v1.0可编辑可修改#AC22CV实验三变频器的模拟信号操作控制一、实验目的和要求1 .掌握MM42底频器的模拟信号控制；2 .掌握MM42底频器基本参数的输入方法；3 .熟练掌握MM42底频器的运行操作过程二、实验仪器和用具西门子MM42汝频器一台、三相异步电动机、电位器一个、断路器一个、熔断器三个、自锁按钮二个、通用电工工具一套、导线若干等三、实验内容和步骤1 .按要求接线变频器模拟信号控制接线如图2-3所示检查电路正确无误后，合上主电源开关QSFULiM3--°T一+DCO-10VV)n-OMN-o一I图2-3MM420变频器模拟信号控制接线图2 .参数设置(1)恢复变频器工厂默认值，设定P0010=30和P0970=1,按下P键，开始复位2)设置电动机参数，电动机参数设置见表2-7电动机参数设置完成后，设P0010=0,变频器当前处于准备状态，可正常运行表2-7电动机参数设置参数号出厂值设置值说明P000311设用户访问级为标准级P001001快速调试P010000工作地区：功率以KWa示，频率为50HzP0304230电动机额定电压（V）P0305电动机额定电流（A）P0307电动机额定功率（KW/P03080电动机功率因数（CO&）P031050电动机额定频率（。
