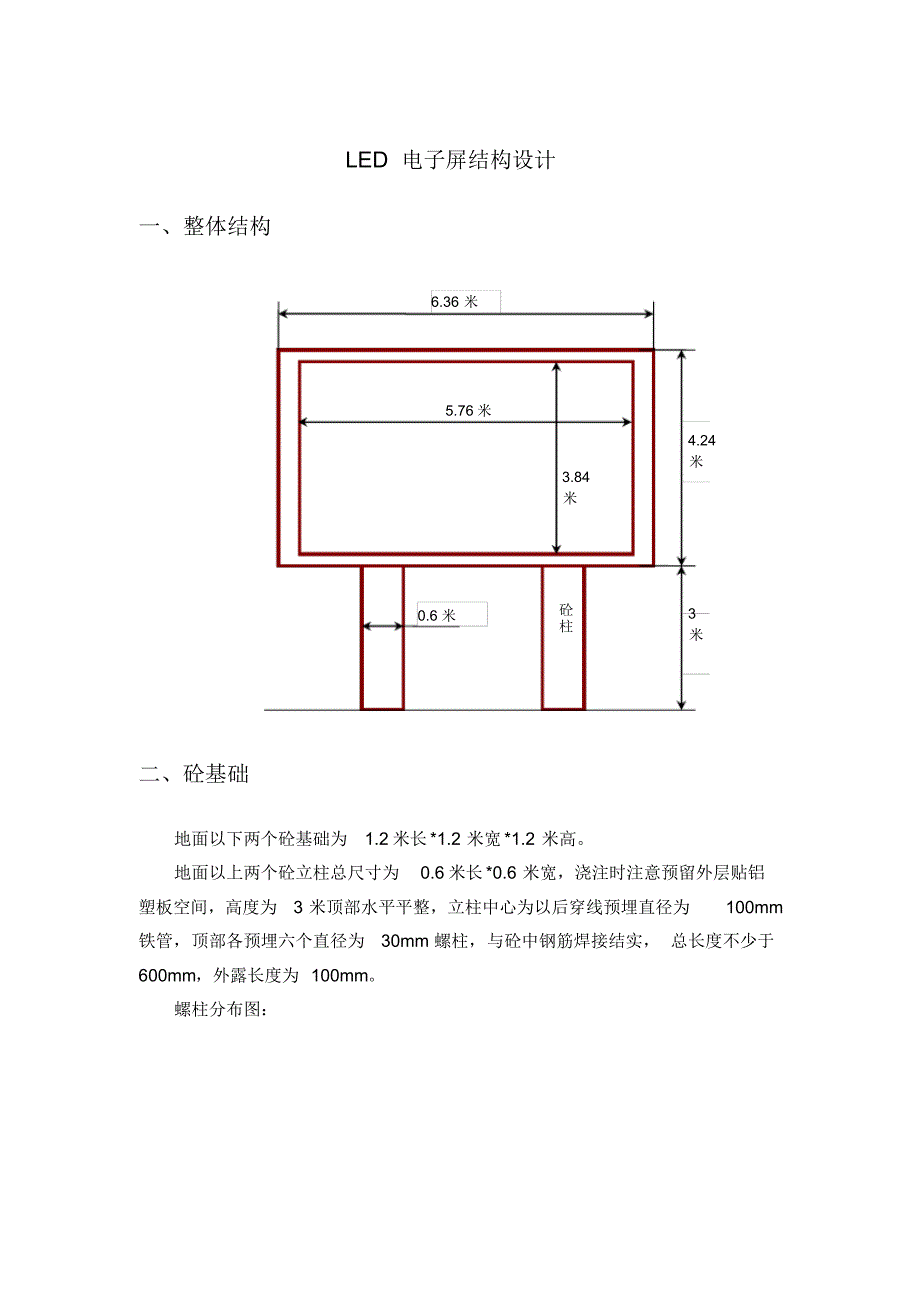

LED 电子屏结构设计一、整体结构二、砼基础地面以下两个砼基础为1.2 米长*1.2 米宽*1.2 米高地面以上两个砼立柱总尺寸为0.6 米长*0.6 米宽，浇注时注意预留外层贴铝塑板空间，高度为3 米顶部水平平整，立柱中心为以后穿线预埋直径为100mm铁管，顶部各预埋六个直径为30mm 螺柱，与砼中钢筋焊接结实， 总长度不少于600mm，外露长度为 100mm螺柱分布图：4.24 米3 米6.36 米3.84 米5.76 米0.6 米砼 柱三、上层结构1、上层底部承重层承重横梁采用 14#B 槽钢两根，长度为 6.3 米（预留外层贴铝塑板空间） ，下方焊接 500mm*100mm*10mm 厚钢板四块，对应底座螺柱打直径35mm 孔两根承重梁中间用槽钢连接示意图：2、上层框架侧面侧面采用 10#槽钢承重屏幕前方北150mm 300mm 3、背部结构背部框架立柱采用40mm*40mm 方管，位置与前方立柱对应， 采用 40*40mm角铁斜拉加强，示意图：4、前部结构（固定箱体）固定箱体采用 40×40 方管立柱，中心间隔为960mm，共 7 根，长度为 4.2米示意图：屏 幕 前 方4.2 米5、前后连接前后两部分立柱中间增加3 层水平连接，第一层在距离底部槽钢80cm处，第二层和第三层分别距下一层96cm。
前后连接侧面图：三、材料清单序号名称型号数量单位单价金额 1 基础主螺纹钢Φ20 螺纹钢50 米 2 基础钢筋Φ8 钢筋圈 ( 折好)30 个80cm 96cm 96cm 3 底座螺丝Φ30螺丝 60cm长带螺母12 根 4 砼拌好带浇注6 立方 5 钢板10mm 厚 50cm*10cm 4 块 6 槽钢14#B槽钢12.6 米 7 槽钢10#槽钢55 米 8 方管40*40 70 米 9 角铁40*40 36 米 10 角铁30*30 90 米 11 木工板17 张 12 铝塑板17 张。
