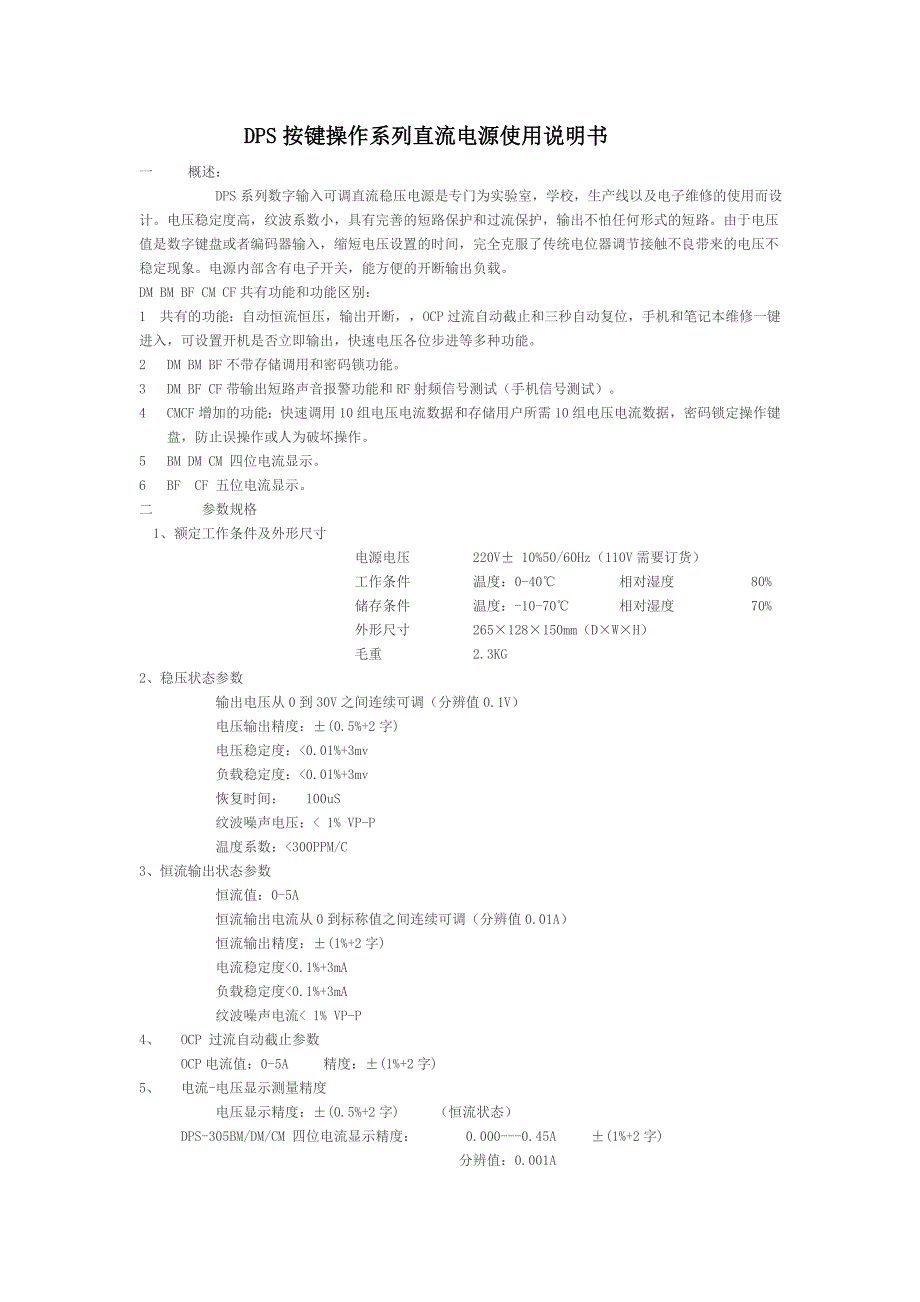

DPS 按键操作系列直流电源使用说明书一 概述：DPS 系列数字输入可调直流稳压电源是专门为实验室，学校，生产线以及电子维修的使用而设计电压稳定度高，纹波系数小，具有完善的短路保护和过流保护，输出不怕任何形式的短路由于电压值是数字键盘或者编码器输入，缩短电压设置的时间，完全克服了传统电位器调节接触不良带来的电压不稳定现象电源内部含有电子开关，能方便的开断输出负载DM BM BF CM CF 共有功能和功能区别：1 共有的功能：自动恒流恒压，输出开断，，OCP 过流自动截止和三秒自动复位，和笔记本维修一键进入，可设置开机是否立即输出，快速电压各位步进等多种功能2 DM BM BF 不带存储调用和密码锁功能3 DM BF CF 带输出短路声音报警功能和 RF 射频信号测试（信号测试）4 CM CF 增加的功能：快速调用 10 组电压电流数据和存储用户所需 10 组电压电流数据，密码锁定操作键盘，防止误操作或人为破坏操作5 BM DM CM 四位电流显示6 BF CF 五位电流显示二 参数规格1、额定工作条件及外形尺寸电源电压 220V± 10%50/60Hz（110V 需要订货）工作条件 温度：0-40℃ 相对湿度 80%储存条件 温度：-10-70℃ 相对湿度 70%外形尺寸 265×128×150mm（D×W×H）毛重 2.3KG2、稳压状态参数输出电压从 0 到 30V 之间连续可调（分辨值 0.1V）电压输出精度：±(0.5%+2 字) 电压稳定度：<0.01%+3mv负载稳定度：<0.01%+3mv恢复时间： 100uS纹波噪声电压：< 1% VP-P温度系数：<300PPM/C3、恒流输出状态参数恒流值：0-5A 恒流输出电流从 0 到标称值之间连续可调（分辨值 0.01A）恒流输出精度：±(1%+2 字)电流稳定度<0.1%+3mA负载稳定度<0.1%+3mA纹波噪声电流< 1% VP-P4、 OCP 过流自动截止参数OCP 电流值：0-5A 精度：±(1%+2 字)5、 电流-电压显示测量精度电压显示精度：±(0.5%+2 字) （恒流状态）DPS-305BM/DM/CM 四位电流显示精度： 0.000---0.45A ±(1%+2 字)分辨值：0.001A0.45----5A ±(1%+2 字)分辨值：0.01A DPS-305BF/CF 五位电流显示精度： 0.0001--0.0450A ±(1%+2 字)分辨值：0.0001A0.045---0.45A ±(1%+2 字)分辨值：0.001A0.45----5A ±(1%+2 字)分辨值：0.01A6、存储容量存储和调用十组电流、电压数据(305CM/3CF)初始已存入数据为： 按键 1（3V） 按键 2（5V ） 按键 3（9V） 按键 4（12V） 按键 5（13.8V） 按键 6（15V） 按键 7（18V） 按键 8（19V） 按键 9（20V） 按键 0 (24V) 电流值为 5A，用户可任意设置改变所需电压和电流。
7、电压步进范围可 10V/1V/0.1V 升降电压步进(只能降低 10V)8 RF 射频信号强弱测试（ 305DM 305BF 305CF）RF 射频信号测试频率范围：30—1800MHZ 包含信号测试RF 信号强度：大于 20dBM三 键盘面板特征1、前面板电流显示窗口 显示值为负载实际电流值电压显示窗口 显示值为输出端口的实际电压值数据输入键盘(多重功能按键有： 小数点/存/调 ENT/密码 4/步进 7/步进 8/步进 9/步进 1 步进 2/步进 3/步进 5/维修快捷键 6/笔记本维修快捷键 0/RF 信号测试)恒压/ENT 指示灯恒流指示灯（恒压 CV 灯和恒流 CC 灯同时亮起为 OCP 状态指示）输出指示灯电源开关输出“-”端口：负极性(黑)地线 GND：接地端(绿)输出“+”端口：正极性(红)2 、后面板交流电压输入插座(含保险管)110V/220V 转换开关（选件）散热风扇 （选件）四 使用说明（特别说明：允许用户任意或乱操作电源或在任何状态下长时间输出端口短接，都不会造成 DPS 直流电源自身损坏，故放心使用）1、初始通电状态：电源每次通电时，首先数码管全部显示 8 检查数码管，然后显示型号，在显示上一次设置的电压和电流值，最后进入工作状态并输出。
如果不是操作设置开机是否输出的状态时，请用户不要预先按下任何按键后在通电，由于电源在每次通电后，电源都要自检，自检内容就包括检查按键是否正常假如用户按下按键后在通电，就有可能造成电源无法进入工作状态而死机出现这样情况后，只需松开按键，再次开机即可回到正常工作状态2、 电压值输入A 步进输入以下是电源出厂步进设置的状态，状态代码是 33333331 2 3 7 8 9 按键分别是 10V/1V/0.1V 步进升降键，为了防止误操作损坏负载，出厂状态是不允许升 10V当关机状态下，按下 4 号按键不松开时，在按下电源开关，显示满屏的 4444444 后，按 7 号按键才能升 10V返回出厂步进设置方法：a 在直流电源没有通电之前，按下 4 按键后，在通电通电后，数码管全部显示为 3 后，马上松开 4 按键即可，这样设置后，就返回出厂步进设置状态b 长按 5 号或者 6 号按键恢复出厂时，7 号按键升 10V 同时取消注意：操作上述设置后，电源会自动记忆用户设置的状态B 按键输入列：需要输出 13.8V 电压按 电压 V 分别按 1 3 8 最后按 ENT 键就完成。
列：需要输出 9V 电压按 电压 V 直接按 9 后按 ENT 键就完成列：需要输出 4.5V按 电压 V 直接按 4 . 5 最后按 ENT 键就完成按 电压 V 分别按 0 4 . 5 最后按 ENT 键和上面一条结果是一样总之用最复杂或者用最简单的输入方式结果都是一样的提示：电压输入的数据大于 300 时及大于 30V，仪器则不接受输入，返回未设置前的电压值当键盘输入的数据不符合要求或者输入错误的数据，需要删除重新输入新的数据时，则在次按 V 键，这样刚才输入的电压数据就删除消失，可以重新输入如果这个时候想退出电压设置状态，只需要按下 ENT 键就返回（及要退出电压输入方式必须先按 V 按键，在按 ENT 键就退出返回）电压显示窗口的某一位字闪烁，则说明电源在等待用户输入该位的数据CV/ENT 输入确认指示灯在闪烁时，说明电源在等待用户按下 ENT 确认键来确认输入值 3 、CC 恒流值和 OCP 自动截止的电流值输入DPS 直流电源有两种电流保护方式：a. CC 恒流保护 b. OCP 自动截止保护。
用户只能选取其中一种保护，及两种电流保护方式不能同时存在CV 灯亮起时，电源的保护状态就是 CC 恒流保护状态，输入的电流值是仪器自动转入恒流状态的恒流电流值，当负载电流等于和大于电流恒流值时，电源从恒压状态进入自动恒流 CC 状态，CC 指示灯亮起，CV 灯熄灭，电流限制在设定的电流值继续输出，输出电压被拉低（拉低实际电压值是由负载内阻决定，和欧姆定律计算出的电压值一致，例：恒流值 1A，恒流后电压显示 2V，则负载内阻就是 2 欧姆），在恒流状态下是不会切断负载并继续输出面板 CV 灯和 CC 灯同时亮起时，电源的保护状态就是 OCP 保护状态，这时输入的电流值就是过流自动停止输出的电流门限值当负载电流大于或等于电流设定值时 OCP 就动作而自动停止输出，OUT 灯熄灭，只有按下 OUT 按键时，电源才重新输出列：需要输出 1.38A 电流按 电流 I 分别按 1 . 3 8 最后按 ENT 键就完成列：需要输出 5A 电流按 电流 I 直接按 5 后按 ENT 键就完成列：需要输出 0.5A 电流按 电流 I 直接按 . 5 最后按 ENT 键就完成。
按 电流 I 分别按 0 . 5 最后按 ENT 键和上面一条结果是一样总之用最复杂或者用最简单的输入方式结果都是一样的提示：电流输入的数据大于 500 时及大于 5A 或者等于 0.00A 时，仪器则不接受输入值，返回未设置前的电流值当按下 I 键时，电流显示窗口显示上一次的电流输入值，当电源输入并确认输入有效值后，仪器先显示输入电流值，在返回显示实际电流测量值当键盘输入的数据不符合要求或者输入了错误的数据，需要删除重新输入新的数据时，则再次按 I键，这样输入的数据就自动删除消失，就可以重新输入如果这个时候想退出电流设置状态，只需要按下 ENT 键就返回(及要退出电流输入方式必须先按 I 按键，在按 ENT 按键就退出返回)当按下 I 键时，电流显示窗口的某一位字闪烁，则说明等待用户输入该位的电流数据CV/ENT 输入确认指示灯闪烁时，说明电源在等待用户按下 ENT 键来确认输入值4、恒流恒压特性当电压值和电流值预先设置好后，电源在带负载时，电源工作于何种状态是由负载内阻决定的，是遵循欧姆定律 R=V/I 规律的当输出电流达到预先输入的恒流定值时，自动从恒压状态进入恒流状态，反之随着负载电流的低于设定值时，自动从恒流状态返回恒压状态。
在前面板的指示灯 V 亮说明在恒压状态，在前面板的指示灯 I亮说明在恒流状态列：对蓄电池充 12V 的直流电时，将电源输出设定为 13.8V,恒流电流值设定为 1A，接入蓄电池，此时电源输出 1A 对蓄电池恒流充电，当充电完成后，就不需要恒流 1A 充电了，此时电源将对蓄电池恒压13.8V 进行涓流补充5、电源 CC 和 COP 两种电流保护状态的操作电源出厂时设置为恒流 CC 保护状态，电流的设置值就是恒流保护电流值OCP 过流自动截止状态的进入方法：长按下 4 按键不松开状态下，CC 指示灯亮起，电流显示窗显示 OCP 字母，就进入 OCP 过流自动截止状态，及在 OCP 状态，CV 灯和 CC 灯是同时亮的，之前输入或保存的恒流电流值就自动转为 COP 自动停止输出的电流值 当负载的电流值等于或大于 OCP 过流值时，电源就自动停止输出，电流和电压显示都为 OCP-OFF，OUT灯同时熄灭需要重新输出电压时，只需按 OUT 按键后，OUT 灯亮，电源就自动输出电压值返回 CC 状态时，只需重复上述过程后，电流显示窗显示 CC 字母，CC 灯熄灭，只有 CV 灯亮即可特别提示：当设置了 CC 或 OCP 后，电源会自动记忆设置状态，以后每次通电都是该状态，如果需要改变状态只需重复上述过程。
6、键盘密码锁定（305CM/CF）在单独按下 ENT 三钞后， V/ENT 指示灯就会快速闪烁，等待输入密码，电源也停止输出，此时如果同时按下 2 5 8 三个按键后，ENT 或 V/ENT 指示灯会转入慢速闪烁，说明密码已输入正确，同时输出电压这样状态下 V I 0 . 按键就失去作用，就无法改变电压/电流/存储/调用/毫安数据密码的解除：重复上述过程一次后，就恢复了 V I 0 按键的功能提示：此密码只提供给有权限的使用者如果在按下 ENT 三钞后， ENT 指示灯快速闪烁几秒的。
