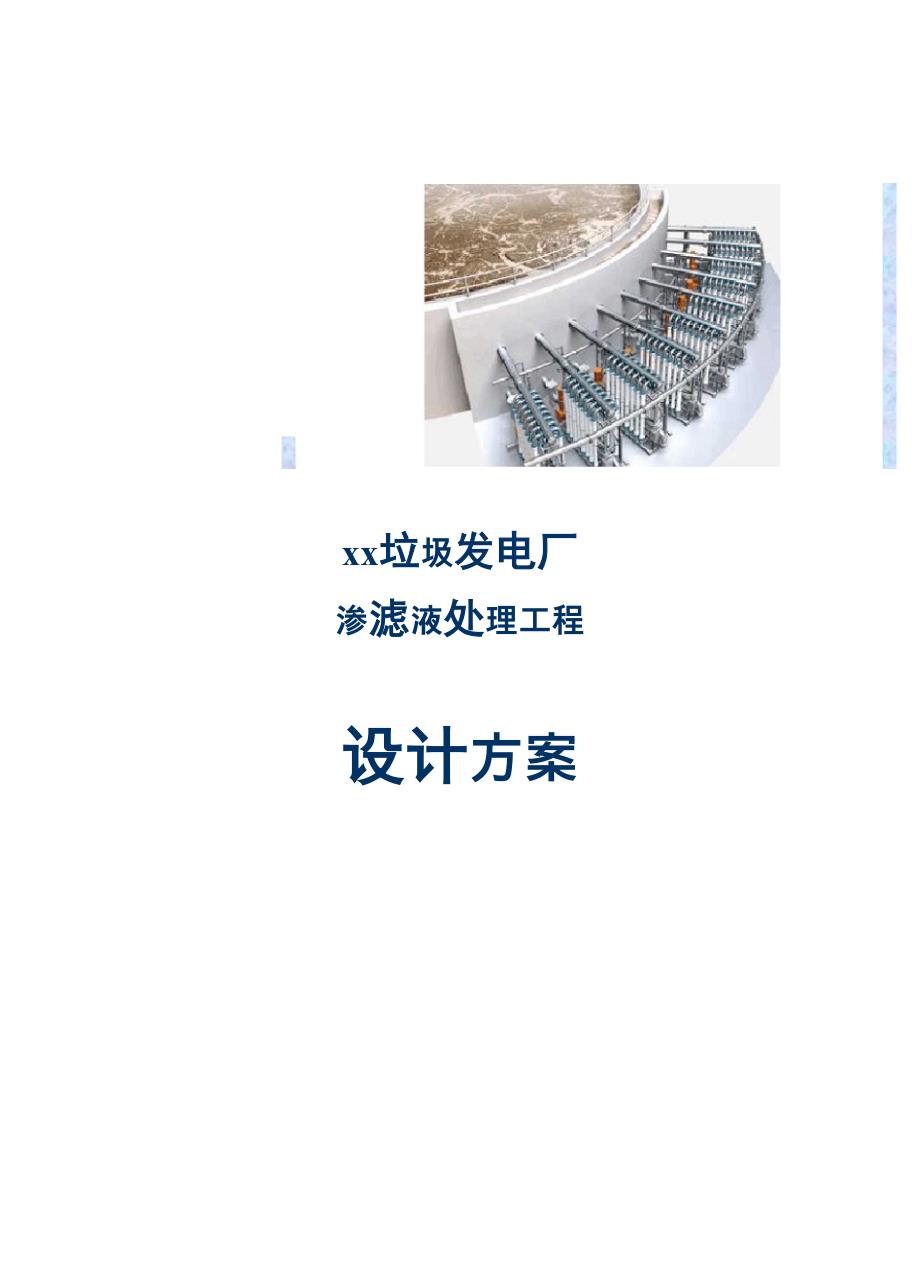

xx垃圾发电厂渗滤液处理工程设计方案目录第一章概述第二章设计基础第三章构、建筑物指标表第四章投资估算第五章处理成本估算第六章施工工期说明第七章调试方案第八章运行与维护方案第九章工程移交方案第十章售后服务附表：主要设备清单附图：渗滤液处理流程图第一章 概 述XX垃圾焚烧发电有限公司是已修建好的垃圾发电厂我公司专业人员根据了解的现场情况和常规参数，完成了其垃圾渗滤液处理工艺设计方案的编写按照垃圾发电厂设计单位所提供的数据和资料，垃圾处理设计最高量为350吨每天，渗滤液处理量为70m3/d考虑，所产生的渗滤液将进入位于发电厂 后方的调节池中后污水将由泵从调节池打入污水处理站垃圾发电厂渗滤液是一种组成复杂的高浓度有毒有害废水，其水质受垃圾 组成情况、水分、填埋时间、气候条件等因素的影响甚大所有垃圾渗滤液都具有共同的特点，主要表现在以下几个方面：1） 高浓度有机废水，其中包括溶解性有机污染物、胶体类有机污染物，其 相对的含量随季节、填埋前垃圾是否分拣、地域不同都有变化；2） 氨氮含量高；3） 水中盐份，尤其碱度含量高，酸碱缓冲体系庞大（pH变化大）；4） 季节性水量变化大，春夏秋冬四季分明，冬季量少，夏季量大。
其中最重要的影响因素是厨房垃圾的含量从较小的时间尺度上来说，垃圾 发电厂渗滤液的月产生量和平均水质随季节的变化幅度很大因此，垃圾发电厂 必须配备足够大的垃圾渗滤液调节池，以储存丰水季一个月以上的垃圾渗滤液 垃圾发电厂渗滤液储存调节池是垃圾发电厂工程的一部分，是设计单位根据当地 的降水规律、垃圾成分、水文地质情况等因素事先预测垃圾渗滤液产生量设计， 然后与发电厂同时修建垃圾渗滤液中的主要污染物包括有机物（通常以COD质量浓度表示）、氨氮、 离子态重金属等因此在垃圾渗滤液处理工程的技术设计上，我们一般考虑如下几个因素：1、 垃圾渗滤液的月产生量或年产生量；按每天进水量70吨每天考虑，反渗 透按50吨/天考虑2、 根据实测值，对垃圾渗滤液中污染物浓度所作出的预测；3、所要达到的处理要求（排放标准）；《生活垃圾填埋污染控制标准》GB16889-20084、平均处理成本尽可能低；5、工艺流程可靠性高，操作简便，技术管理难度低；6、一次性投资合理第二章 设计基础一、设计规模本次设计处理规模：70m3/d处理前水质：在对垃圾发电厂垃圾渗滤液的研究分析后，同时按照甲方的预计值设计（见表一）处理后水质：按要求达到《生活垃圾填埋污染控制标准》（GB16889-2008）中的一级指标值（见表一）。
表一 垃圾发电厂渗滤液处理装置设计进出水水质项目进水/mg/l出水/mg/lSS200<30B0D510000<30CODcr39000<100氨氮2450<25总氮40总磷3PH6〜9—二、工艺流程2.1 工艺流程选择根据我公司对垃圾渗滤液的研究成果和对适用技术的经验积累，以及在工程 中的成功应用，提出如图一所示的工艺流程工艺流程示意图垃圾渗滤液调节池卡提升反应沉淀池中间水池1提升电加热、厌氧反应池 回I” :流缓冲池■- i提升 | - 一亠反硝化池=-I浓缩池上清液污水管线鼓风机 1•亠硝化池V进水泵管道过滤器气提式MBR污泥浓缩池污泥泵井外运r ■I;浓 水I鼓风管线反渗透系统混凝沉淀排放池喷撒垃圾达标排放污泥管线-加药管线 渗滤液处理工艺流程示意图2.2 工艺流程简述渗滤液经过调节池调节水质水量后，由提升泵提升，先经过混凝沉淀后，对 除垃圾渗滤液中的有机物，重金属离子以及悬浮物起到很大的作用后出水流入 中间水池经水泵提升后进入电加热器升温，进入复合厌氧反应池，经过厌氧微生 物的充分作用，把可生化的高浓度有机污染物尽最大可能消化，未被完全消化利 用的中间产物和难降解有机物随厌氧产生的产物进入膜－生物反应器的缺氧段。
膜生物反应器为分体式，包括生化反应单元和膜组件单元生化反应单元由1 个反硝化池和 1 个硝化池串联而成，均为钢筋混凝土结构池体硝化池内曝气 采用鼓风加旋混曝气，通过高活性的好氧微生物作用，大部分有机物污染物在硝 化池内得到降解，同时NH3 — N和有机氮氧化为硝酸盐和亚硝酸盐膜单元设在 池外单独的处理车间内，MBR膜组件为管式聚氟偏二乙烯（PVDF）膜污水经膜组件分离后，清液进入NF系统，NF浓液至垃圾发电厂°MBR清液通 过纳滤进水泵输送到纳滤设备中，纳滤过程采用螺旋卷式膜，操作压力为5〜 25bar，不可生化的大分子有机物和部分金属离子被滤除，保证反渗透系统的正 常运行，纳滤出水经反渗透处理后达到《生活垃圾填埋污染控制标准》 （GB16889-2008 ）中的一级指标值反渗透浓液出水至钠滤进水箱2.3 工艺流程的主要特点1） 、技术成熟，适应性强：厌氧反应系统、膜—生物反应系统和纳滤系统及反渗透系统是我公司应用于工程的成熟技术产品， 利用厌氧反应作为膜—生物反应系统的预处理，使整个工艺流程具有很强的有机负荷、 水量变化的适应性和可行性2） 、工程造价低：设备为国内生产，主要配件均采用国际知名品牌产品，保证设备质量的同时，使价格更能够为我国经济情况接受。
3） 、可操作性和运行费低：工艺选择主要考虑的问题之一是将来设备运行维护的可操作性和运行费用的问题选择以生物处理为主的厌氧、MBR好氧生物反应和纳滤系统为主要工艺，是运行费用低、运行维护简单 的保证4） 、性价比高：优化国内外技术, 选择最适宜、投资低、运行费用低的处理单元技术保障了高的性价比三、主要工艺环节及处理设备简述本工艺处理设备设计处理能力为进水70立方米/日，反渗透最终出水为50 立方米/日3.1渗滤液调节池按照相关规范和计算要求，以及垃圾处理场设计单位的设计，调节池的容量 设计应当可以储存丰水期一月以上的渗滤液量配套设备： 渗滤液提升泵 投入式液位传感器3.2复合厌氧池复合厌氧反应是微生物在缺乏氧的状况下，将复杂的有机物分解为简单的成分，最终产生甲 烷和二氧化碳等，而污水经厌氧反应处理后可达 到高度的稳定，并可减少生物污泥量由于复合厌氧池中有机物的降解不需要采 用曝气装置，减少了相应的投资、动力消耗和维修费用在复合厌氧池内，高浓度有机污染物得到消化分解，形成完全分解物，其中 沼气溢出水体，收集后脱硫除臭处理，采用沼气点火器点燃复合厌氧池中的微生物生长需要一定的温度，故复合厌氧池应通过外加热保持其温度。
本方案采用电加热伺服系统对厌氧池加温，并采取相应的保温措施复合厌氧池中还需加入半软性填料作为微生物载体，以使微生物更好地附着 和生长主要配套设备： 加热伺服系统 厌氧回流泵（增加） 预计复合厌氧池的去除率为： CODcr 40%；BOD 40%53.3膜一生物反应器（MBR）有毒有害、成分复杂、营养比例失调、水量规模小是垃圾渗滤液生物处理工 艺面临的难题传统生物处理工艺很难达到稳定的处理效果而新兴的膜一生物 反应器（MBR）提供全新的生物处理概念，并在试验研究和工程实践中得以完善， 目前已经是成熟的工艺技术3.3.1工艺描述膜生物反应器是生化系统和膜系统的有机结合，比较适用于有机废水的处理该装置是一种分体式膜生化反应器，包括生化反应器和超滤（UF）两个单元本工程，MBR生化反应器中，通过高活性的好氧微生物作用，降解大部分有 机物，为提高氧的利用率，采用特殊设计的曝气机构膜分离装置采用管式有机 超滤膜，反应器通过超滤膜分离净化水和菌体，污泥回流可使生化反应器中的污 泥浓度达到8〜12g/L（ MLSS:8000〜12000 mg/L），经过不断驯化形成的微生物 菌群能逐步降解有机废水中难生物降解的有机物。
通过提高污泥浓度可以大大提 高微生物对有机物的降解能力，再加上超滤膜的分离作用，从而提高了出水水质为了提高脱氮效果和节省曝气量，在MBR前增加缺氧段，并把好氧段的混合 液（硝酸根）回流到缺氧段，回流比R=300〜500%预计MBR （含缺氧段和好氧段）的去除效率为：CODcr 90%〜95%； BOD5 90%〜95%；氨氮 90%-94%；浊度小于 1.0NTU膜分离设备系统采用NORIT气提式MBR四支，膜型式：F4385 （PVDF,5.2 mm）组件型式：38PRV （33 m?/组件）结构，并联NORIT气提式MBR技术特点膜生物反应器MBR技术 是高效的活性污泥生物处理和 超滤进行泥水分离的高效结合 该反应器设计使用外置式 AirLiftTM管式膜系统这种系 统可以安装在污水处理站的任 何可用的场地，生物处理单元可 以在保证是处理废水最有效前 提下，设计或改造成任意的形 式，AirLift膜技术可以独立调 试各废水处理单元，保证整个污 水处理厂的高品质的出水水质AirLift膜系统有一个相对 于其他管式膜系统更低的工作 压力AirLift系统通常在1bar 的透膜压力下工作。
低工作压力使得不再需要高压泵，并允许静态压力作为主要 的透膜动力即使在不能使用静态压力的情况下，低的透膜压力也不需要高消耗 的泵的系统为了消除泵的高耗能，AirLift系统将膜垂直放置这个简单的改 变使得错流时可以对模块脉冲进气MLSS通过一个AirLift系统的泵排出膜系 统3.3.2 工艺特点高效固液分离，抗冲击负荷能力强，出水水质好而稳定，可以完全去除SS, 对细菌和病毒也有很好的截留效果；能够保证高的膜通量；安全高效的清洗技术；较少的化学药品使用量；较长的膜寿命；较低的能耗；反应器内维持高浓度的微生物密度（一般为8〜12g/l），装置容积负荷高； 反应器在高容积负荷、低污泥负荷下运行，剩余污泥产量低，甚至可以达到 无剩余污泥排放，从而节省污泥处理费用和避免二次污染；分体式膜分离工艺，采用低扬程操作，工艺流程和高程布置极为简洁； 膜组件采用标准化设计，并安装于独立的池外，安装和维护极为方便； 操控简便，可以方便地实现自动化运行3.3.3主要配套设备：（设备详细参数见附表）3.3.3.1预处理系统为保护后续的超滤膜，预处理系统须由精度小于1mm的细格删或其他过滤系 统组成3.3.3.2缺氧系统 设置前置缺氧区和足够的反硝化容积，在不明显增加土建投资和设备投资的 条件下，充分利用反硝化消耗BOD形式的碳源并回收碱度的工艺资源，从而达到 节省曝气能耗、降低运行费用和改善出水水质的目的。
同时可有效去除废水中的 氨氮3.3.3.3生化处理系统生化处理系统的处理主体为好氧段，有机废水中的大部分污染物如COD、BOD 氨氮等营养物通过厌氧段、缺氧段和好氧段不断的回流循环，经过生物降解有效 去除内设置鼓风加旋混曝气装置3.3.3.4超滤部分超滤膜 根据占地，系统投资的最优化组合，超滤系统共分为1套，每套3只面积为 33平米、膜管内经是5.2mm、型号是38PRV-XLT/F4385的管式膜与传统生 化处理工艺相比，微生物菌体通过高效超滤系统从出水中分离，确保大于 0.03 Mm的颗粒物、微生物和与COD相关的悬浮物安全地截留在系统内，通 过对污泥龄的控制，培养出大量的硝化菌和反硝化菌，从而大大提高COD、BOD 和氨氮的去除率污泥浓度通过气提式。
