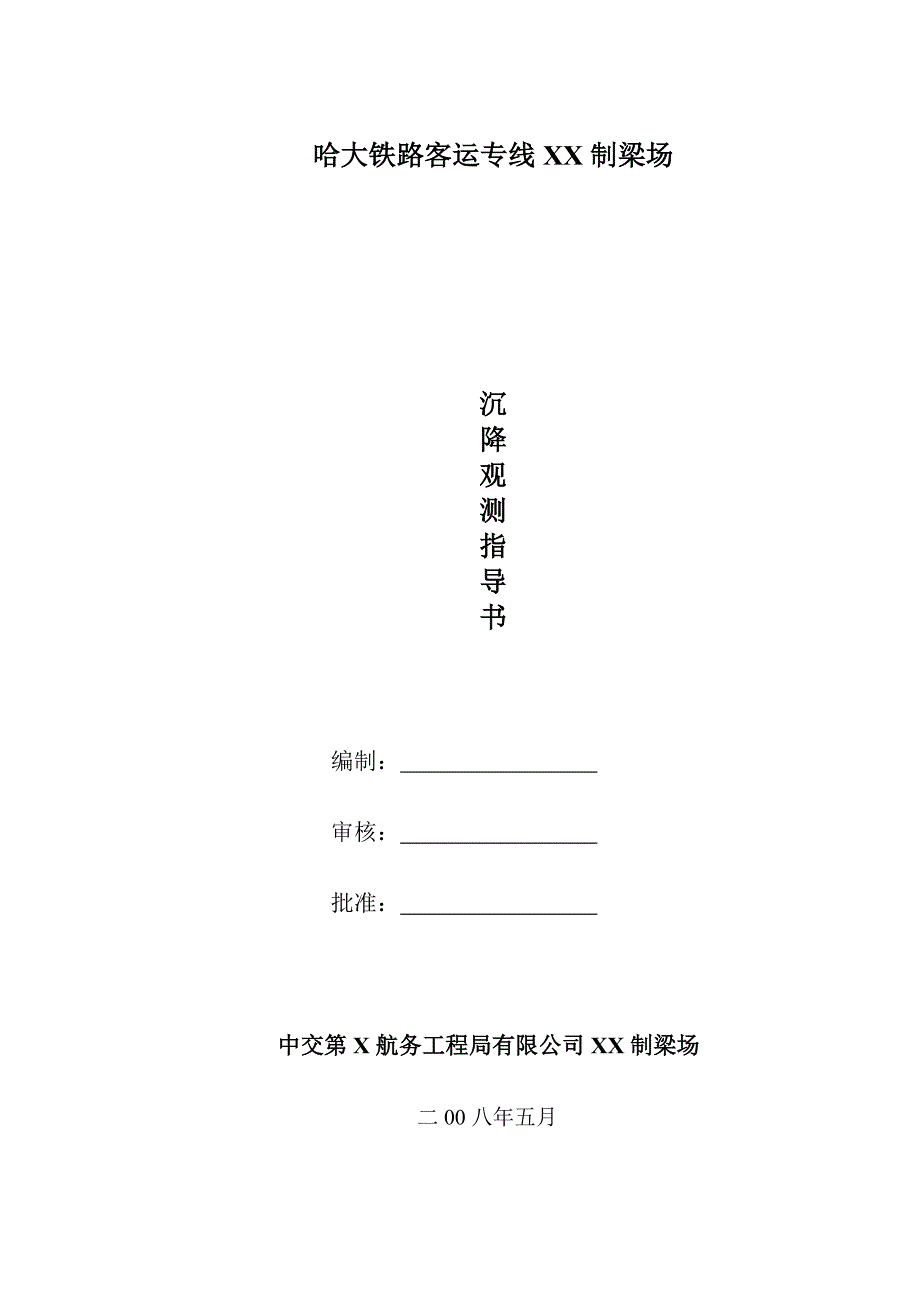

哈大铁路客运专线哈大铁路客运专线 XX 制梁场制梁场沉沉 降降 观观 测测 指指 导导 书书编制： 审核： 批准： 中交第中交第 X 航务工程局有限公司航务工程局有限公司 XX 制梁场制梁场二 00 八年五月1一、编制目的对哈大铁路客运专线 XX 制梁场的制梁、存梁台座和静载实验台座作沉降观测，以验证台座设计是否满足规范要求、台座是否满足设计的技术要求，同时还通过变形观测来测试梁体在张拉时的弹性变形是否满足设计要求，是否满足客专建设质量的需要二、适用范围：哈大铁路客运专线 XX 制梁场三、编制依据：1、 《客运专线无碴轨道铁路工程测量暂行规定》 铁建设[2006]189 号2、 《客运专线无碴轨道铁路设计指南》 铁建设[2005]745 号3、 《国家一、二等水准测量规范》4、 《客运专线无碴轨道铁路工程施工质量验收暂行标准》 铁建设[2007]85 号铁建设[2007]159 号文局部修订——5、 《客运专线预应力混凝土预制梁暂行技术条件》 铁科技［2004］120 号6、 《预应力混凝土铁路桥简支梁静载弯曲抗裂试验方法》 TB2092-20037、 《无砟轨道后张法预应力混凝土简支箱梁（双线） 》 （跨度 31.5m） （图号通桥（2008）2322A-Ⅱ）8、 《无砟轨道后张法预应力混凝土简支箱梁（双线） 》 （跨度 23.5m） （图号通桥（2008）2322A-Ⅴ）9、 《客运专线高性能混凝土暂行技术条件》 科技基[2005]101 号10、XX 制梁场企业产品标准12、客专箱梁预制工艺细则 四、沉降观测工艺和技术要求1、观测内容根据 XX 制梁场客专箱梁预制工艺细则和设计图纸等要求，制梁场变形监测主要是竖直变形的观测，观测内容主要有：（1）制梁台座预拱度测量及沉降观测（2）箱梁在制梁台座上张拉前后的变形测量（3）存梁台座(包括静载实验台座边的临时存梁台座)沉降及变形测量（4）静载实验台的沉降变形观测（5）45t 龙门吊和 900t 提梁机的轨道沉降变形监测2（6）水泥罐及粉煤灰罐基础的沉降观测2、变形观测（一）变形观测网的建立（1）观测基准点和工作基点的布设垂直位移监测网可根据需要一次布网，精度按二等水准测量精度控制。
由于本梁场台座多、占地面积大、门吊轨道长、提梁机起吊荷载重、观测期限长和观测精度要求高等，因此应统一布网基准点布设 3 个，选用离梁场外围附近的 CPⅡ428、CPⅠ251-1 和CPⅠ251-2，构成闭合网为便于观测，在梁场稳固处均匀布设 10 个工作基点，从CPⅡ428 出发联测这 10 个工作基点，构成附合网，取得工作基点的高程这样高程就一次性统一规划到设计高程基准上，便于沉降观测数据的统一处理观测基点使用时应做稳定性检查与检验，并应以稳定或相对稳定的控制点作为测定变形的参考点同时应定期、不定期对观测基准点和工作基点进行复测，确保基准点和工作基点稳定可靠2）沉降变形观测网的技术要求沉降变形观测网的技术要求如下表 1：表 1等级相邻基准点的高差中误差（mm）每站高差中误差（mm）往返较差、附合或闭合差（mm）监测已测高差较差（mm）使用仪器、观测方法的要求三等1.00.3≦0.6√n≦0.8√nDS05 或 DS1 型仪器，按暂行规定二等水准测量的技术要求施测（3）变形测量精度要求变形测量精度要求如下表 2：表 2垂直位移测量水平位移观测变形观测点的高程中误差（mm）相邻变形观测点的高差中误差（mm）变形观测点的点位中误差（mm）3±0.5±0.3±6.0（二）观测断面和点的设置及观测不同的观测对象和观测内容，观测断面和点的布设要求也不一样。
基本的布设原则是观测点要布设于能最大反映变形体特征的位置上，同时还要方便观测，方法越简单越好XX 梁场的沉降变形观测根据观测内容分述如下：（1）制梁台座的变形观测根据设计要求，为保证线路在运营状态下的平顺性，梁体应设置反拱31.5m 梁高为3.134m 的箱梁理论计算跨中反拱值为 17.2mm，其它位置按二次抛物线布置根据模板的分块，根据计算反拱设置跨中设置反拱值为 17.2mm，每隔 1.5m 作一计算断面控制反拱设置由于台座是由三块条形基础构成，预制箱梁底板是与台座紧密相连，可将观测点布设于条形基础侧面底部上，观测断面设 5 个，左右对称布置，定期观测以取得数据并及时对数据进行分析，以便了解沉降过程在制梁前期，每个制梁台座上的前五孔梁在制梁过程中到移出制梁台前均需进行观测，直到台座稳定不沉降时停止观测同样在两侧翼板支架处地面对称布设观测点，观测地面沉降观测时应记录好荷载情况，以便对沉降变形情况作出合理解释台座设计的绝对沉降量为不大于 10mm；相对沉降量不大于 2mm根据观测结果计算出绝对沉降量和相对沉降量并与之比较，可判断台座变形是否满足设计要求2）梁体在制梁台座上张拉的变形测量梁体在受到预应力后，梁体本身会产生变形。
这个变形量不能过大，如果过大或过小都会影响线路的平顺性根据测试项目的内容，主要是为了观测梁体在一定强度下张拉受力后的梁纵断面上的变形量为此必需在梁体上沿纵断面方向布设待观测标志张拉前，可在梁体顶部均布 5 个观测断面，每个断面设 3 个观测点，用油漆标示张拉前测量出各待测点高程，根据技术设计要求，可在不同的张拉力下以及张拉完成后测出各点的高程根据这些观测值可分析梁体在不同张拉力下的纵断面的变形情况，据此可以验证设计是否与实际相稳合，为设计和生产提供必要的基础参数在雨季和冬季冻融前后应重点加强观测，加大观测频率3）存梁台座的沉降变形观测存梁台座是存放箱梁的台座梁体在存放期间，强度将进一步加强，同时梁体的变形也将进一步加大由于梁体自重较重，为保证梁体达到设计要求，要求存梁台座要有足够的强度、刚度，以满足存放箱梁受力、变形等各方面的要求根据设计要求，台座上的橡4胶垫块同一端两个支座高差或同一个支座的两侧高差不大于 2mm ，两端支座相对高差不大于 10mm存梁前必须对支座进行测量，顶面平整度达到设计要求方可存梁为了取得存梁台座在箱梁存放期的变形情况，必须在四个支座上设置观测点，每个支座上设一个观测点，用油漆标示并注意保护。
在存梁前期，每个存梁台座上的前五孔梁在存放过程中均需进行沉降观测，直到台座稳定不沉降时停止观测存放箱梁前测量一次高程，存放期间定期进行沉降观测（前期观测频率高，后期观测频率低，视沉降速率而定） ，箱梁吊离后再测量一次高程在台座不存放箱梁期间也要定期进行观测，根据这些测量数据可以分析出存梁台座的沉降和变形情况，从而一方面可以验证设计是否符合实际情况，另一方面可以指导生产，确保存梁安全在雨季和冬季冻融前后应重点加强观测，加大观测密度每个存梁台座均需进行观测，直到台座稳定时方可停止观测4）静载试验的沉降变形观测为满足做静载实验的要求，达到预期的实验目的，试验台座的变形不能过大为此应对实验台座进行变形观测，以了解实验台座在受力后的变形情况是否满足设计要求根据测试目的，在试验台座上设置若干观测点，放置箱梁前测量一次高程，待测试完成后再测量一次高程据此可分析出静载实验台座的变形情况，是否满期足设计要求5）45t 龙门吊和 900t 提梁机的轨道沉降变形监测龙门吊和提梁机是特大型起吊设备，安全运行是制梁厂能够正常完成制梁任务和完成安装任务的保证如果轨道基础沉降和不均匀沉降变形过大，不仅可能影响使用，甚至造成重大安全事故。
为保证它们的安全运营，除机械、起重等方面外，我们必须对它们的轨道基础作沉降观测轨道成线状分部，观测点可布设于轨道基础或轨道顶面，统一编号并作出标示一般每 20 米左右布设一观测点轨道沉降应进行长期观测，前期每 2 天观测 1 次，后期根据沉降变形情况适当沿长观测间隔时间在雨季和冬季冻融前后应重点加强观测，确保使用安全6）水泥罐及粉煤灰罐基础沉降观测梁场现有 150t 水泥罐和粉煤灰罐共 20 个水泥罐和粉煤灰罐属基础小而重心高的高大建筑物，虽然水泥罐和粉煤灰罐基础施工时考虑了重量等多种因素，但是由于北方风大和冻融的影响，必须对水泥罐基础进行沉降观测，确保安全生产在每个罐的基础上布设四个沉降观测点，作出标示，用精密水准仪测出初始读数然后定期测量沉降观测标高程（在遇大风、冻融前后和雨季，要重点加强沉降观测） ，及5时对数据进行整理、分析，确定罐子基础的绝对沉降量和相对沉降量，进而对其稳定性进行分析，为生产提供可靠的基础数据三）观测的技术要求沉降观测采用二等水准测量，观测精度不低于±1mm，读数精度为 0.1mm，沉降观测点采用 DS05 型仪器观测，观测方法按国家一等水准测量的技术要求施测。
二等水准测量的主要技术要求如表 3：二等水准测量的主要技术要求 表 3等级水准仪型号视线长度（m）视线高度（m）前后视距差（m）前后视距累积差（m）基辅面读数较差（mm）基辅面高差较差（mm）往返较差附合允许闭合差（mm）二DS1≤50≥0.3≤1≤3≤0.5≤0.7±１√n或±１√Ｌ每次变形观测时，应采用相同的图形或观测路线和观测方法；使用同一台仪器设备；固定观测人员；在基本相同的环境和观测条件下作业观测前要设置好各观测点，明确观测内容，仪器要架设在安全处，每次观测前应对所使用的仪器和设备进行检验校正，记录应完整同时应注明受力或荷载状态每个制梁台座制梁前、存梁台座存梁前后都应进行变形观测，静载实验台做静载实验前后都应进行沉降观测，确保各种台座稳定可靠做到有问题能及时发现，及时反映，确保制梁、存梁安全3、观测仪器配置根据测量的等级要求，为满足测量精度要求，哈大客运专线 XX 制梁场配备一部DINI12 精密电子水准仪及配套的条码标尺一对对所使用的仪器必须进行计量检定，合格后方可用于变形测量中4、观测人员配置根据变形测量的需要，我部配备下列人员：编号姓 名职 称本次测量任职1陈士清工程师沉降观测负责人62王晓东技术员组员3解光路技术员组员4程 军技师组员5、测量成果整理每次变形观测测量完成后，应提交下列测量成果：（1）控制点与观测点的平面布置图；（2）仪器检验与校正资料（3）观测记录手簿（4）变形过程和变形分析图表（5）变形分析成果资料6、注意事项（1）在测量过程中，严格遵守测量操作规程，按测量内容记录完整，不得涂改测量数据。
2）测量过程中应注意有关的安全事项，不得违反安全规定听从梁场安全人员管理，保证测量人员和仪器的安全3）应定期对工作基点和基准点进行复核，并采取措施保护，确保基准点稳定可靠7、附件梁场平面布置示意图745龙门吊静载试验台座临时存梁台500提梁机底腹板钢筋绑扎区底腹板钢筋绑扎区提 梁 机 横 移 区 域DK面板钢筋绑扎区哈尔滨右边线面板钢筋绑扎区通用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专用存梁台32米专。
