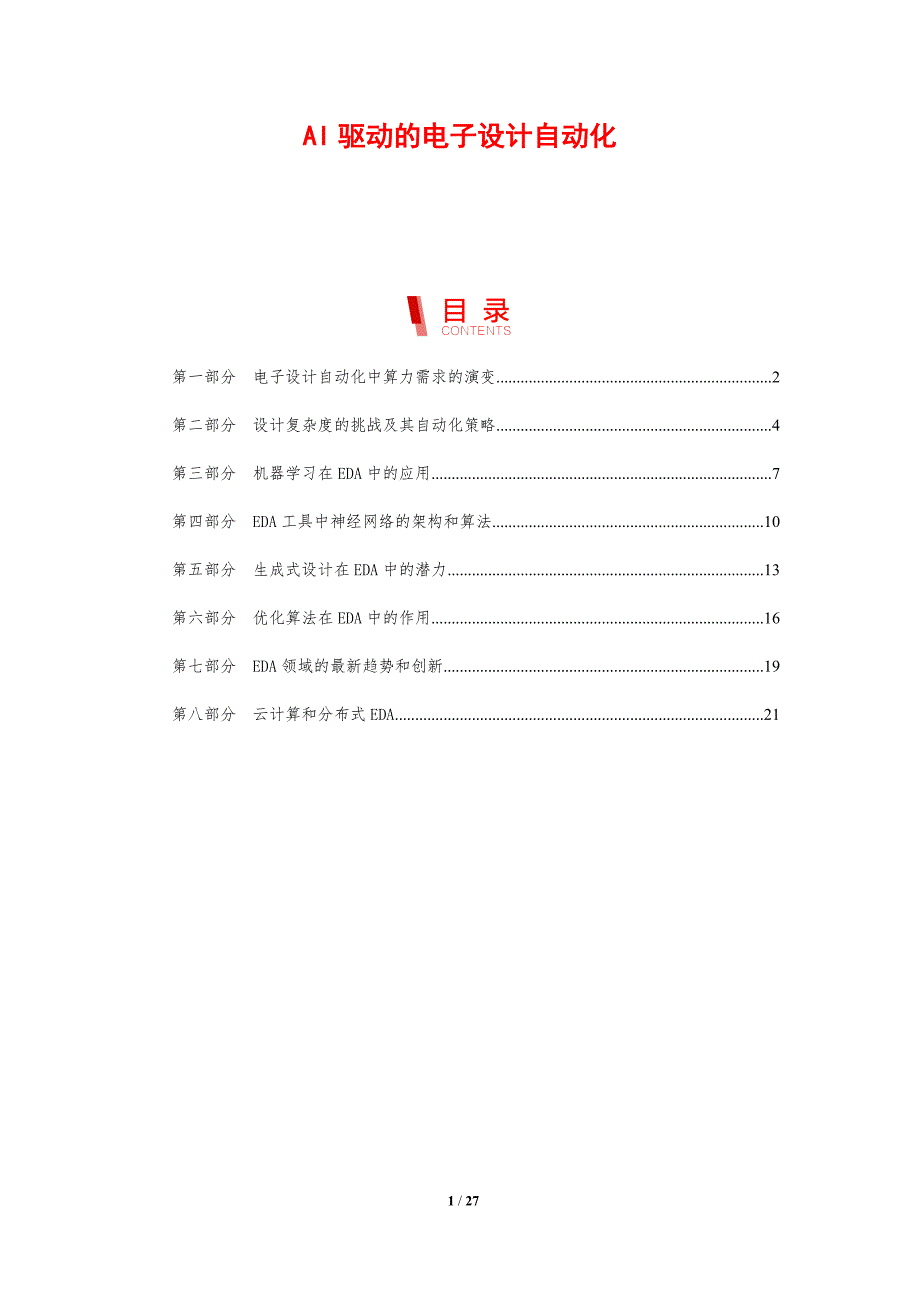

AI驱动的电子设计自动化 第一部分 电子设计自动化中算力需求的演变 2第二部分 设计复杂度的挑战及其自动化策略 4第三部分 机器学习在EDA中的应用 7第四部分 EDA工具中神经网络的架构和算法 10第五部分 生成式设计在EDA中的潜力 13第六部分 优化算法在EDA中的作用 16第七部分 EDA领域的最新趋势和创新 19第八部分 云计算和分布式EDA 21第一部分 电子设计自动化中算力需求的演变电子设计自动化（EDA）中算力需求的演变引言EDA是集成电路（IC）设计中不可或缺的一部分，它将复杂的设计任务自动化，从而提高生产力和设计效率随着IC设计变得日益复杂，EDA工具对算力的需求也不断增长影响算力需求的因素影响EDA算力需求的主要因素包括：* 设计复杂度：随着IC设计的特征尺寸缩小和复杂度提高，仿真和验证所需的算力急剧增加 设计规模：随着芯片集成的模块和功能数量增加，EDA工具需要处理更大的数据集，这需要更多的算力 算法复杂度：EDA算法随着设计挑战的复杂化而变得越来越复杂，从而增加了对算力资源的需求 多模式仿真：现代IC设计需要在各种操作模式和条件下进行仿真和验证，这增加了对算力的需求。
算力需求的演变随着IC设计技术的不断发展，EDA中的算力需求经历了几个阶段：* 早期时代（20世纪70-80年代）：算力需求主要用于逻辑仿真和综合当时，EDA工具主要在大型机上运行 工作站时代（20世纪80-90年代）：随着工作站的普及，EDA工具可以从大型机转移到工作站上运行这导致了算力需求的显着增长，因为工作站提供了更强大的处理能力 并行计算时代（20世纪90年代至今）：并行计算技术的发展使EDA工具能够利用多个处理器同时处理任务这极大地提升了运算能力，使处理更大、更复杂的设计成为可能 云计算时代（2010年代至今）：云计算的兴起为EDA提供了可扩展且经济高效的算力资源云服务允许EDA用户按需访问算力资源，从而能够处理超大规模设计当前和未来的算力需求当前，EDA行业对算力的需求仍然在不断增长，这是由于以下因素推动的：* 先进工艺节点：先进工艺节点（如7nm和5nm）的设计复杂度极高，需要大量的算力资源进行仿真和验证 异构集成：现代IC通常将不同工艺节点和技术整合在一起，增加了EDA工具对算力的需求 机器学习和人工智能：机器学习和人工智能技术在EDA中被广泛应用，进一步加剧了对算力的需求。
大数据分析：EDA工具需要处理大量设计数据，这需要高算力的分析能力未来，EDA中的算力需求预计还会继续增长，因为IC设计变得更加复杂和多样化云计算和边缘计算等新技术将继续为EDA提供可扩展且经济高效的算力解决方案第二部分 设计复杂度的挑战及其自动化策略关键词关键要点设计复杂度的激增1. 现代电子设备的复杂度呈指数增长，元件数量、层数和设计规则不断增加2. 这种复杂性导致了更长的设计周期、更高的错误率和更高的成本3. 传统的EDA工具难以跟上复杂设计的步伐，需要创新的自动化策略功能验证的挑战1. 功能验证是确保电子设计正确性和可靠性的关键2. 设计复杂度的增加使得功能验证更加耗时和复杂，传统的仿真方法变得不足3. 机器学习和形式验证等技术可以自动化验证流程，缩短验证时间并提高准确性物理实现的优化1. 物理实现涉及将设计转化为可制造的版图2. 复杂设计对版图优化、布局和布线提出了更严格的要求3. 自动化算法和基于AI的优化器可以提高版图质量，减少制造缺陷和提高性能高性能计算的应用1. 现代电子设计需要强大的计算能力来处理大规模数据集和复杂的算法2. 高性能计算系统可以加速仿真、验证和优化流程。
3. 云计算和分布式计算技术使EDA工程师能够访问共享的计算资源机器学习和人工智能的集成1. 机器学习和人工智能正在改变EDA行业，提供强大的工具来自动化复杂的任务2. 机器学习算法可以用于模式识别、预测建模和优化3. 人工智能可以帮助开发智能EDA工具，提供更有效的指导和设计决策支持趋势和前沿技术1. 云EDA、协作设计和基于模型的设计等新兴趋势正在改变EDA范式2. 量子计算和区块链等前沿技术有潜力进一步推动EDA自动化3. EDA行业的持续研究和开发正在推动创新，为电子设计领域带来令人兴奋的前景设计复杂度的挑战及其自动化策略设计复杂度的维度电子设计自动化 (EDA) 面临着不断增长的设计复杂性，这主要体现在以下维度：* 功能复杂性：现代电子器件需要执行越来越复杂的功能，这导致了设计中逻辑门和存储单元数量的激增 制程复杂性：近十年来，集成电路 (IC) 制程技术不断缩小，导致了诸如互连延迟、信号完整性和功耗优化等新挑战 物理复杂性：芯片尺寸的缩小和功能密度的增加，导致了物理实现方面的新挑战，例如布局规划、布线拥塞和热管理 验证复杂性：随着设计复杂性的提高，验证和调试过程变得越来越耗时且容易出错。
自动化策略为了应对设计复杂性的挑战，EDA 行业已经开发了许多自动化策略：功能级别自动化：* RTL 合成：将高级语言描述转换为门级净表，从而抽象化低级实现细节 逻辑优化：最小化逻辑门数量、减少延迟并优化功耗 时序优化：确保电路在正确的时序下运行，避免时钟偏移和故障物理级别自动化：* 布局规划：规划芯片上的功能模块和器件的位置，以优化面积和性能 布线：连接芯片中的各个器件，同时考虑拥塞、延迟和信号完整性 电源规划：确保芯片在整个操作范围内获得稳定的电源，避免功耗问题验证自动化：* 仿真：对设计进行功能和时序仿真，识别错误和缺陷 形式验证：应用形式化方法来证明设计符合规范，从而提高验证效率和可靠性 调试和分析：提供工具和技术来调试和分析仿真和验证结果，缩短上市时间其他自动化策略：* 基于机器学习的技术：利用机器学习算法来优化设计流程，例如布局规划和布线 云计算：利用云基础设施来分发计算资源，加速自动化任务和缩短验证时间 协同设计：提供平台和工具来促进设计团队的协作，实现高效的并行开发自动化策略的挑战尽管自动化策略取得了巨大进步，但仍存在一些挑战：* 设计多样性：不同的设计具有不同的要求和限制，这使得难以开发适用于所有设计的自动化解决方案。
技术不断演进： EDA 工具和技术需要不断更新，以跟上制程技术和设计复杂性的最新趋势 人才短缺：具有高水平 EDA 技能的合格工程师和研究人员短缺，限制了自动化工具的开发和部署未来展望EDA 自动化领域的研究和开发正在不断进行，重点关注以下领域：* AI 和机器学习：进一步利用 AI 技术来增强设计自动化任务，实现更高水平的自动化和优化 云和边缘计算：探索云和边缘计算平台在 EDA 中的应用，以提高可访问性和可扩展性 可预测性：开发工具和技术，以预测设计过程中的瓶颈和错误，从而提高设计效率和可预测性第三部分 机器学习在EDA中的应用关键词关键要点【机器学习在EDA中的应用】主题名称：晶体管建模和优化1. 使用机器学习算法（如卷积神经网络）从仿真数据中学习和预测晶体管行为2. 优化模型参数以提高预测精度，并缩短EDA仿真时间3. 利用晶体管模型进行电路设计探索和优化主题名称：电路布局和布线机器学习在电子设计自动化（EDA）中的应用机器学习（ML）是一种人工智能（AI）技术，它使计算机能够从数据中学习，而无需明确编程在EDA领域，ML已被应用于各种任务，以提高设计流程的效率和准确性1. 布局规划* 基于ML的布局分区：ML算法可以自动将设计划分为较小的区域，称为分区，以优化互连和降低功耗。
基于ML的布局优化：ML模型可以学习最佳布局配置并针对特定设计目标（例如，面积、延迟）进行优化2. 物理验证* ML辅助形式验证：ML技术可以帮助验证人员识别和消除形式验证中的错误，从而提高验证效率 基于ML的时序验证：ML算法可以加速时序验证过程，识别可能导致设计故障的临界路径3. 电路仿真* 基于ML的模型降阶：ML算法可用于创建电路模型的低阶近似，从而减少仿真时间和内存需求 基于ML的仿真加速：ML技术可用于加速基于蒙特卡罗的仿真，通过学习器件变异性模式来提高准确性4. 晶体管建模* 基于ML的晶体管参数提取：ML模型可自动提取晶体管的电气参数，无需复杂的手动提取过程 基于ML的晶体管物理建模：ML技术可用于创建更准确且高效的晶体管物理模型5. 设计空间探索* 基于ML的架构探索：ML算法可用于探索大量设计架构，识别满足特定性能目标的最佳选项 基于ML的算法优化：ML模型可用于优化用于设计空间探索的算法，例如进化算法和模拟退火6. 产量预测* 基于ML的缺陷检测：ML算法可用于分析制造数据并识别潜在缺陷，从而提高良率 基于ML的产量建模：ML模型可用于构建产量模型，预测基于设计和制造参数的芯片产量。
7. 热管理* 基于ML的热建模：ML技术可用于创建热模型，预测芯片的温度分布和热行为 基于ML的热优化：ML算法可用于优化芯片布局和散热结构，以最小化温度和提高可靠性8. 可靠性分析* 基于ML的失效预测：ML模型可用于分析使用数据并预测芯片失效的可能性 基于ML的寿命评估：ML技术可用于评估芯片的寿命并识别可能导致故障的因素结论ML在EDA中的应用极大地提高了设计流程的效率和准确性从布局规划到成品分析，ML算法已被用来解决各种挑战，并为EDA工具提供了新的功能随着ML技术的发展，预计其在EDA领域的影响力将继续增长，从而为更复杂和创新的设计铺平道路第四部分 EDA工具中神经网络的架构和算法关键词关键要点神经网络在EDA工具中的应用- 神经网络被用于EDA工具中，以自动化布局布线、设计验证和仿真等任务 神经网络可以处理EDA工具中遇到的高维复杂数据，并从中提取有用特征 神经网络模型可以根据训练数据进行定制，以满足特定EDA任务的要求神经网络架构- 卷积神经网络（CNN）：用于图像和布局处理，能够识别模式并提取特征 循环神经网络（RNN）：用于序列数据处理，例如信号分析和仿真 生成对抗网络（GAN）：用于生成新的设计或布局，以增加EDA工具的多样性。
优化算法- 反向传播：用于训练神经网络，通过梯度下降法最小化损失函数 进化算法：用于优化神经网络超参数，例如学习率和正则化项 贝叶斯优化：用于高效搜索优化空间，以找到最佳神经网络模型神经网络训练- 大数据集：需要大量标注数据以训练神经网络，以确保准确性和泛化能力 模型验证：使用独立测试数据集对训练好的神经网络进行评估，以防止过拟合 迁移学习：利用在其他任务上训练的预训练神经网络模型，以加速EDA工具中神经网络的训练趋势和前沿- 自动机器学习（AutoML）：旨在自动化神经网络架构和超参数优化，以简化EDA工具开发 量子计算：有潜力显着加快EDA工具中神经网络的训练和推理 神经形态计算：受人脑启发的神经网络模型，可以提高EDA工具的能源。
