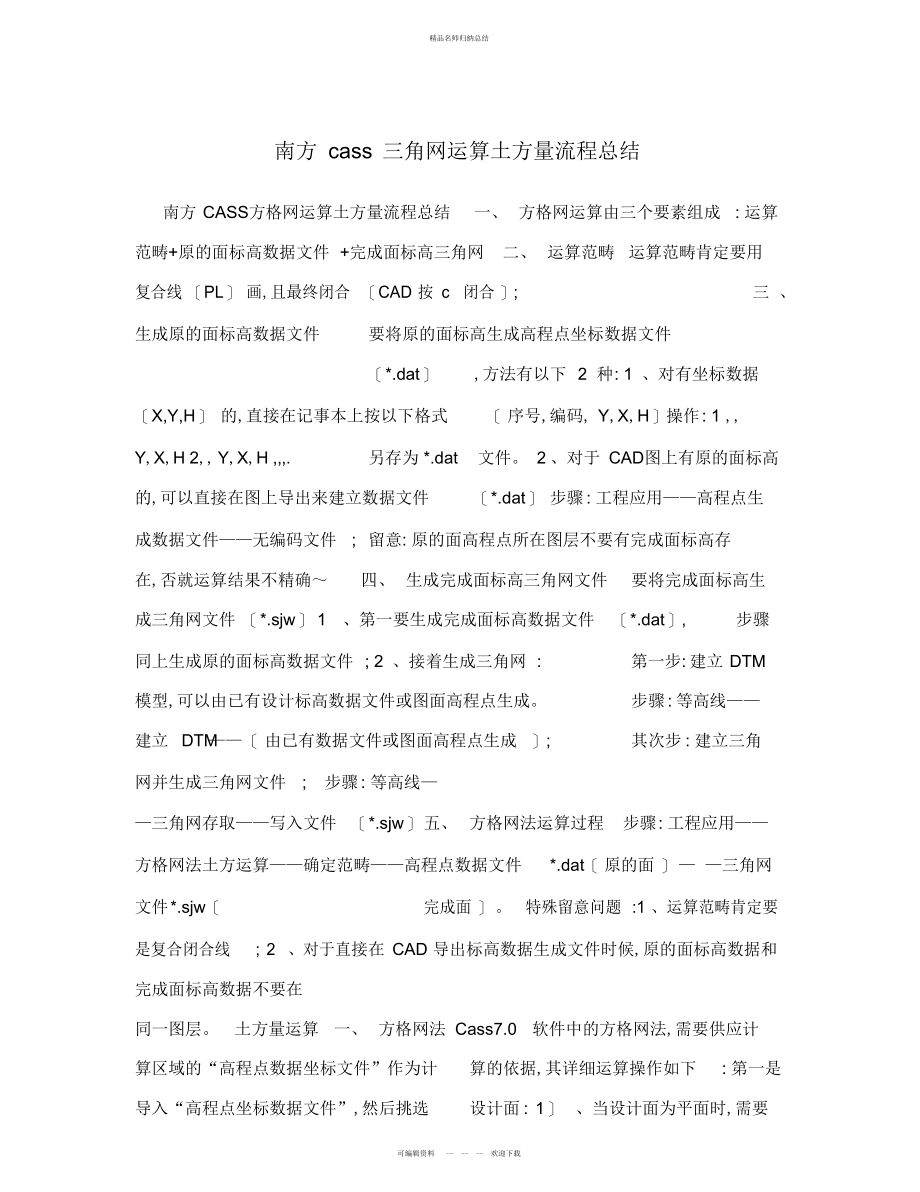

精品名师归纳总结南方 cass 三角网运算土方量流程总结南方 CASS方格网运算土方量流程总结 一、 方格网运算由三个要素组成 : 运算范畴+原的面标高数据文件 +完成面标高三角网 二、 运算范畴 运算范畴肯定要用复合线 〔PL〕 画,且最终闭合 〔CAD 按 c 闭合〕; 三、 生成原的面标高数据文件 要将原的面标高生成高程点坐标数据文件 〔*.dat〕 ,方法有以下 2 种: 1 、对有坐标数据〔X,Y,H〕 的,直接在记事本上按以下格式 〔 序号,编码, Y,X,H〕操作: 1 ,, Y,X,H 2,, Y,X,H ,,,. 另存为 *.dat 文件 2 、对于 CAD图上有原的面标高的,可以直接在图上导出来建立数据文件 〔*.dat〕 步骤: 工程应用——高程点生成数据文件——无编码文件 ; 留意: 原的面高程点所在图层不要有完成面标高存在,否就运算结果不精确～ 四、 生成完成面标高三角网文件 要将完成面标高生成三角网文件 〔*.sjw〕 1 、第一要生成完成面标高数据文件 〔*.dat〕, 步骤同上生成原的面标高数据文件 ; 2 、接着生成三角网 : 第一步: 建立 DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤: 等高线——建立 DTM—— 〔 由已有数据文件或图面高程点生成 〕; 其次步: 建立三角网并生成三角网文件 ; 步骤: 等高线——三角网存取——写入文件 〔*.sjw〕 五、 方格网法运算过程 步骤: 工程应用—— 方格网法土方运算——确定范畴——高程点数据文件 *.dat〔 原的面〕 — —三角网文件*.sjw〔 完成面〕 特殊留意问题 :1 、运算范畴肯定要是复合闭合线 ; 2 、对于直接在 CAD 导出标高数据生成文件时候,原的面标高数据和完成面标高数据不要在同一图层 土方量运算 一、 方格网法 Cass7.0 软件中的方格网法,需要供应计算区域的“高程点数据坐标文件”作为计 算的依据,其详细运算操作如下 : 第一是导入“高程点坐标数据文件”,然后挑选 设计面: 1〕 、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需 要设置的方格网规格, 例如输入 20m 就为才用 20m×20m 方格网进行土方运算 ; 2〕 、当设计面为斜面时,有可编辑资料 -- -- -- 欢迎下载精品名师归纳总结我们以“基准点”法为例,它需要确定斜面的“坡度”,然后是“基准点”,也就 是坡顶点的“坐标” 和“高程”, 再者就是坡线的“下边点”的坐标了, 也就是斜坡方向, 最终确定“方格宽度” 即可运算出土方量 ; 3〕 、当设计面非平面也非斜面时,这种情形在土方工程比较常见,场的 经开挖或回填后变得杂乱无章就属于这种情形,假如我们有场的前期的“高程点 坐标数据文件”,那么我们就可利用它生成“三角网文件”,然后在设计面选项中选 择“三角网文件”,然后导入文件,最终确定“方格宽度”即可运算出土方量 〔 把设计高输入 cass 做成三角网 文件,场的设计高挑选三角网就可以 〕 。
通过对Cass7.0 软件中的方格网法的明白,我们不难看出其运算理论与 传统的方格网法事一样的只是用户在提交相关的运算条件,如设计面高程、坡 度、方格宽度、三角网文件等运算条件后,电脑自动在设计面及待运算场的平面 设置相同的方格网,依据“高程点坐标数据文件”、设计面高程、坡度等内插出各 方格网角点高程,然后对比相同平面位置上下两期的方格网,运算出该方格网的 土方挖填数, 最终统计出挖填总方量 二、DTM法 DTM 法土方运算以外业采集测量数据为基础,通过建立 DTM 模型, 然后通过 生成三角网, 〔 即相邻的三个点连成互不重叠的三角形 〕 来运算每一个三棱锥的 挖填方量,最终累计到指定范畴内填方和挖方的土方量 Cass7.0 的土方运算方法共有三种 : 一是由坐标数据文件运算 ; 二是依照图上高程点进行运算 ; 三是依照图上的三角网进行运算 前两种算法包含重新建立三角网的过程,第三种方法就是直接采纳图上已有的 三角网 1〕 、依据坐标数据运算 : 第一用闭合的复合线圈定所要运算土方的区域,然后 用鼠标操作“工程应用.DTM法土方运算 .依据坐标文件”, 依据电脑提示在图上 选取运算区域的“边界线”,导入运算区域的坐标数据,这时会弹出土方运算参数 设置对话框, 填 入“平场标高” 和“边界采样间距”按确定即可得到土方运算 的结 果,假如可编辑资料 -- -- -- 欢迎下载精品名师归纳总结平场高程高于的面高程就设置为向下放坡,反之就问向上放坡。
运算结 束后,电脑会在操作者指定的位置绘制一个“运算结果表格” ; 2〕 、依据图上高程点运算 : 此方法第一是按数据文件展绘高程点,然后用闭合 的复合线圈定所要运算土方的区域,然后用鼠标操作 : “工程应用 .DTM法土方 运算.依据图上高程点”,依据电脑提示进行后面的操作,操作与“依据坐标数据 运算”相同 ; 3〕 、依据图上的三角网运算 : 在运算区域先建立 DTM 模型,生成三角网,然 后依据的势的实际情 况,对既有的三角网进行必要的添加和删除,使结果更接近 实际的势,最终用鼠标操作: “工程应用 .DTM法土方运算 .依据图上三角网“, 依据电脑提示输入场平标高,选取运算所需的全部三角形按回车即得运算结果 ; 4〕 、两期间土方运算 两期间土方运算指的是对同一区域进行了两期测量, 利用两次观测得到的高 程进行土方运算上页 方格网法土方量运算 : 〔 使用该方格网运算土方前,须使用 PLine 复合线围取闭合的土方量运算边界,肯定要闭合,但是尽量不要拟合由于拟合过的曲线在 进行土方运算时会用折线迭代,影响运算结果的精度 〕 用方格网法算土方量,设计面可以是平面,也可以是斜面,仍可以是三角网。
〔1〕 设计面是平面时的操作步骤: 挑选“工程应用 方格网法土方运算”命令 命令行提示 : “挑选运算区域边界线” ; 挑选土方运算区域的边界线 〔 闭合复合线 〕 屏幕上将弹出方格网土方运算对话框,在对话框中挑选所需的坐标文件 〔 原始的的势坐标数据 〕; 在“设计面”栏挑选“平面”,并输入目标高程 ; 在“方格宽度”栏,输入方格网的宽度,这是每个方格的边长,默认值为 20 米由原理可知,方格的宽度越小,运算精度越高但假如给的值太小,超过了野外采集的点的密度也是没有实际意义的 点击“确定”,命令行提示 : 最小高程 =XX.XXX ,最大高程 =XX.XXX总填方=XXXX.X立方米,总挖方=XXX.X 立方米 同时图上绘出所分析的方格网,填挖方的分界线 〔 绿色折可编辑资料 -- -- -- 欢迎下载精品名师归纳总结的操作步骤 : 设计面是斜面的时候的,操作步骤与平面的时候基本相同,区分在于在方格网土方运算对话框中“设计面”栏中,挑选“斜面【基准点】”或“斜面【基准线】” A. 假如设计的面是斜面 〔 基准点〕 ,需要确定坡度、基准点和向下方向上一点的坐标,以及基准点的设计高程。
点击“拾取”,命令行提示 : 点取设计面基准点 : 确定设计面的基准点 ; 指定斜坡设计面对下的方向 : 点取斜坡设计面对下的方向 ; B. 假如设计的面是斜面 〔 基准线〕 ,需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点,最终输入基准线上两个点的设计高程即可进行计算 点击“拾取”,命令行提示 : 点取基准线第一点 : 点取基准线的一点 ; 点取基准线其次点 : 点取基准线的另一点 ; 指定设计高程低于基准线方向上的一点 : 指定基准线方向3〕 设计面是三角网文件时的操作步骤 :〔 适用于有多个不同两侧低的一边 ; 〔设计高程的平整场的,使用该方式进行土方运算前,须使用设计高程建立 DTM 三角网,并使用 “等高线 / 三角网存取 / 写入文件”储存为 *.sjw 文件〕 第一,在方格网土方运算对话框中,顶部挑选所需的坐标文件 〔 原始的的势坐标数据 〕 挑选设计的三角网文件 〔 设计高程建立的三角网文件 *.sjw〕 ,点击“确定”,即可进行方格网土方运算可编辑资料 -- -- -- 欢迎下载。
