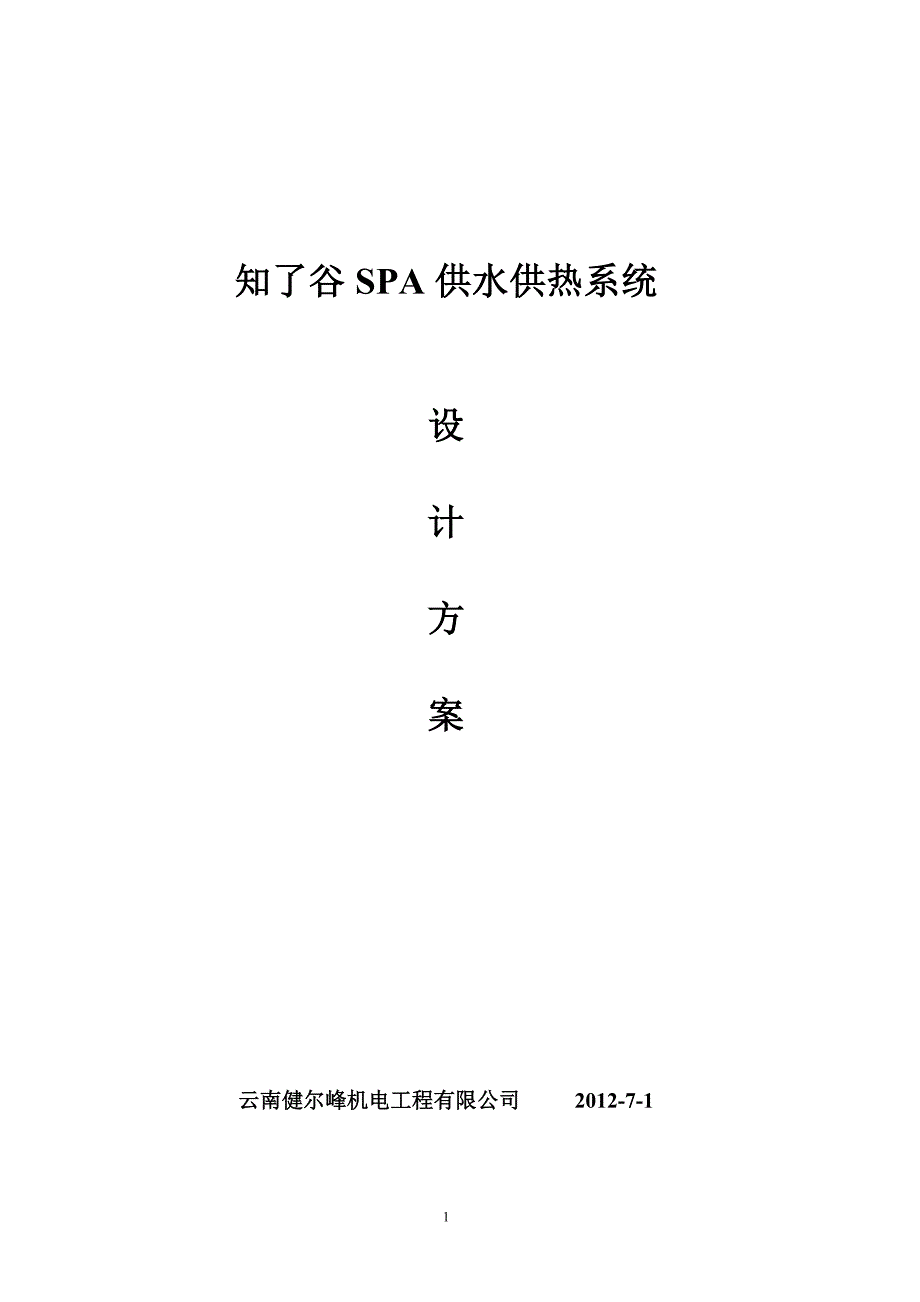

1知了谷 SPA 供水供热系统设计方案云南健尔峰机电工程有限公司 2012-7-12一、方案概述知了谷 SPA 供水供热项目是一个包括室外泡池群、游泳池、别墅群的综合性给排水、供热及水处理系统工程工程涉及面广，设备多，为便于描述，我们把项目化分为原水处理、恒压供水、 SPA 终端給排水、别墅群生活热水供应、游泳池循环过滤以及自动控制六部分进行说明二、各部分组成及功能简述第一部分：原水处理原水处理包括原水的净化、输送、降温与存储1、原水净化、输送、存储原水采集于各天然温泉的汇流点，具有高温、高含沙量等特点，必须经过一系列的净化处理，才能供给泡池终端使用原水处理工艺流程如下：图一：原水处理工艺流程图1.1 旋流除沙旋流除沙是采用沙水比重不同进行分离的原理，一路是分离后的水输送到缓存水箱，一路是因重力下沉的沙沉积沙需要定期进行人3工清理1.2 板式换热降温85℃左右的原水经过旋流除沙器后，温度会降至 80℃左右，仍远高于过滤、净化系统温度承受能力，必须采取强制降温处理为保证温泉水的物理性质不发生改变，我们设计采用逆流板式换热装置，把80℃左右的温泉水强制降温到 50℃左右的温泉水强制降温后的温泉水，再经过软水器、石英砂过滤装罐、活性碳吸附罐、紫外线消毒器后，输送到主供水箱存储，为后续工艺使用。
为节约冷水资源，我们采用游泳池存储的水做为热交换介质另外，为别墅群集中供热的水箱的加热和恒温也采用板换产生的热量，具体工艺图入下图所示：图二：板式换热原理图注意：由于板式换热前无法加装软水处理装置（软水器工作温度不能超过 50℃） ，因此，板式换热无法避免的结垢会影响板换的工作效率4当板换后的温泉水温暖超过 50℃以上时，系统将强制整个供水系统的运行必须保证板换后的温泉水温度低于 50℃，系统才能连续正常运行第二部分：变频恒压输送原水经过净化工艺处理变成可使用的温泉水，进入主供水箱存储主供水箱是为解决 SPA 用水高峰用水量不足而设计的具有一定存储能力的水箱通过主供水箱进行存储及二次供水，为原水处理流量不足赢的处理的时间1、主供管网恒压控制为保证供水终端用水需要，需要对供水管网进行恒压控制图三：变频恒压供水原理图2、主供管网恒温5为避免主供管网的水在长时间不使用变冷的情况，在主供管网的末端设计了回水温差控制，在主管网管道末端水温与主供水箱水温差5℃时，自动打开回水电磁阀，以维持整个管网的水温时刻控制在 45℃左右图四：主供水管网回水控制原理第三部分：SPAU 终端给、排水及恒温控制知了谷 SPA 水疗池按功能分：普通泡池（石灰岩池、红酒池、枯木池等） 、功能泡池（旋涡池、瀑布池、溪流池、沸腾池等）及特殊功能疗养（能量环、巷道按摩、鱼疗池）等。
1、普通泡池1．1 普通泡池的控制结构示意图6图五：普通泡池给排水原理图1．2 液位、温度控制工作原理在启用泡池时，主供电磁阀及恒温电磁阀自动打开，排水电磁阀关闭，泡池初次给水开始到达高水位时，液位开关反馈信号给 PLC控制系统，主供电磁阀及恒温电磁阀关闭，系统初次给水结束当因人使用和蒸发带走水分，液位低于高水位时，主供电磁阀自动打开，补足液位系统实时检测泡池温度，当泡池温度降低到设定温度以下时，恒温电磁阀打开，以补充新鲜温泉水多余热水则由溢流口溢出温度重回正常值后，恒温电磁阀自动关闭1.3 池底照明（含系统所有水底灯的控制）池底照明通过安装泡池侧面的水底灯实现，灯的控制通过触摸屏实现2、功能泡池1．1 功能泡池的结构示意图7图六：功能泡池给排水原理图2．2 工作原理功能泡池的给水、排水、恒温及照明与普通泡池一致，只是增加了循环泵或风泵提供动力循环泵或风泵使水或风具有一定的动能，并通过设计好的出水口或风口，或对人体产生按摩效果，或对人视觉产生冲击，或产生瀑布、溪流等场景使人的身、心、神得到极大满足以下是功能池中最常见的旋涡池、沸腾池、溪流池、瀑布池实景展示：8旋涡池实景图沸腾池实景图溪流浴池实景图9洞窟浴池实景图瀑布浴池实景图巷道按摩示意图3、特殊功能在本项目中，特殊功能指能量坊、海沙浴、鱼料池。
10特殊功能与普通泡池及功能泡池，在结构和功能有较大区别泡池是人直接接触温泉水，利用温泉水的特性进行疗养而特殊功能（能量坊、海沙浴等）是借助温泉的热能，利用管式换热原理，加热特定物质以实现能量转化，来对人进行物理疗养；鱼疗池更特殊，是在泡池中放入特种耐温鱼苗（学名亲亲鱼） ，实现人鱼共浴3．1 能量坊能量坊由 6 把高级定作躺椅组成，分别以黄龙玉、玛瑙、翡翠做外贴面，通过内置专用耐高温水管，实现热量传递，达到理疗效果能量坊的温度通过控制循环水泵的启停进行控制温度低于设定值，自动启动循环泵，通过驱动缓存水箱中的高温水，流过高温水管，实现加热（与地暖采暖原理一致）3．2 海沙浴海沙浴是利用地暖管采集主供水箱的热，对海沙进行加热，利用加温后的海沙实现对人体的疗养11海沙浴池实景图3．3 鱼疗池鱼疗池是在普通泡池的基础上，增加了一台制氧泵及生化过滤箱（自带紫外线消毒器） 图七： 鱼疗池给排水原理图第四部分：别墅群生活热水供应1、水源及存储方式别墅群生活用热水水源取自市政自来水管网，需要先存储后加温使用122、加温及恒温控制加温与保温的热量取自温泉水降温板式换热产生的热量，通过控制系统使水箱水温保持在 50℃左右。
原理参见图二：板式换热原理图3、输送输送方式采用变频恒压输送方式原理参见图三：变频恒压供水原理图第五部分：游泳池的给水、排水及循环过滤设计规范按照国家《游泳池给水排水工程技术手册》 （中国建筑工业出版社出版）进行游泳池的平面布置图如下：图八：游泳池平面布置图深水区：25*8*2（长(m )*宽(m )* 深(m )） 容积约：400m 3浅水区（含儿童戏耍池）：25*4*1.5(儿童 1.2)（长(m )*宽(m )* 深(m )）容积约：140m 3 游泳池总容积为：540 m 3131、水质要求：水质设计参数表序号 项目 国家标准 设计标准1 水温 23~30℃ 30℃±3℃2 PH 值 7.0~7.8 7.0~7.83 浑浊度 ≦5TNU ≦2TNU4 尿素 ≦3.5mg/L ≦3.5mg/L5 游离性余氯 ≦0.3~0.5mg/L ≦0.3~0.5mg/L6 细菌总数 ≦1000 个/mL ≦200 个/mL7 大肠杆菌数 ≦18 个/L 每 100mL 不得检出2、池体主体结构池体主体结构采用负沿（无边际）设计：示意图如下：图九：负沿结构示意图14负沿泳池实景效果如下:图十：负沿游泳池实景图2、初次充水及排水时间◆初次充水时间：≦48 小时（根据甲方实际水量可调整）◆排空时间：≦4 小时3、循环方式及循环时间循环过滤方式采用逆流式循环，通过均衡水箱进行补充水。
循环时间 6 小时15图十一：泳池循环过滤系统管路示意图4、水处理工艺◆使用自带毛发过滤器循环泵（预过滤）◆石英砂过滤（主过滤）◆絮凝剂投加装置（辅助过滤）◆紫外线消毒5、泳池的加热与恒温泳池初次加热及恒温所需热量来自与温泉水进行板式换热产生的热量，通过自动化控制系统维持水温在 30℃左右原理参见图二：板式换热原理图6、池底照明游泳池的照明通过安装泳池侧面 8 只不锈钢专用水底灯实现，水底灯采用 AC12V 供电16通过安装于泳池侧面的水底灯实现照明灯的安装位置参见图八：游泳池平面布置图三、主供水箱、缓存水箱容积、及别墅生活用热水水箱设计1、主供水箱、缓存水箱要设计主供水箱缓存水箱容积、及别墅生活用热水水箱，必须知道整个系统两个非常重要的参数：日最大用水量和每小时最大用水量1.1 日最大用水量估算及每小时最大用水量为节约资源，游泳池的水设计为循环使用，他的用水源来自市政自来水，在计算在日最大用水量和每小时最大用水量不考虑日最大用水量由四部分组成：V1:所有泡池的初次给水V2:补充泡池因蒸发和人体带走损失的水V3:维持泡池恒温需要的补充水V4：别墅泡池及生活用水V0：总的用水量V0=V1+V2+V3+V4根据统计计算，所有室外泡池的容积和为 V1=110 立方；V2: 按经验公式，补充水按泡池容积 6%进行补充V2=V1*6%=6.6 立方V3:采用热量平衡原则进行计算。
17新温泉水按 48℃（主供水箱水温设计为 50℃） ，泡池恒温按 42℃进行估算第 1 步:：计算维持泡池恒温（42℃）所需的热量 Q1第 2 步：根据热量平衡原则，按新鲜温泉水温度从 50℃降低到 42℃，需要的补充比第 1 部分：恒温所需热量 Q1Q1=1.2*∑*(1.163*V*(0.0174*VF+0.0229)*(PB-PA)*760*F/B)∑:所有泡池该值的总和Q1=1039225KJ/HQ2=水的密度*水的比热*（新鲜温泉水温度（ 50℃-泡池使用温度 42℃）*补充水总的容积利用 Q1=Q2，可以解算出总的补充水量：V3=31 立方V4: 别墅群泡池及生活用水别墅群共有 9 个别墅，由目前没有泡池的具体尺寸，因此，按每个泡池 6 立方的用水量进性估计，合计 45 立方，再考虑恒温及散热，V4取 55 立方V0=V1+V2+V3+V4=110+6.6+31+55=203 立方日最大用水量：203 立方1.2 每小时最大用水量由于 SPA 泡池的使用特点，在泡池初次给水时需要在 1 个小时内把所有泡池注满，因此小时最大用水量按 203 立方计算根据知了谷用水特点，取个不均衡使用系数 0.7 则每小时最大用水量为:18203*0.8=142 立方。
1.3 主供水箱及缓存水箱容积确定结合日最大用水量和每小时最大用水量的计算，主供水箱设计为120 立方，缓存水箱设计为 30 立方，可满足知了谷高峰用水需求水箱的长、宽、高尺寸根据实际机房尺寸待定1.4 水箱制作工艺主供水箱和缓存水箱均采用混泥土浇灌，做防水处理并设置自然溢流口整个水箱部做保温2、别墅群生活用热水水箱设计2.1 最大日用水量及每小时最大用水量知了谷有 9 栋别墅，按每个别墅最大日用水 0.8 方来计算的话，水箱设计必须大于 7.2 立方由于供热水箱主要为宾客淋浴用水，每小时最大用水量也按 7.2 立方进行计算因此供热水箱按 10 立方进行设计2.2 供热水箱制作供热水箱采用不锈钢制作，外加保温层和溢流口水箱的长、宽、高尺寸暂不定四、水处理设备粗选型1、水处理、净化、消毒设备水处理设备按使用部位和功能进行191．1 旋流除沙器 厂家：国产 使用工艺：原水净化处理旋流除沙器选用国产 XY-40/25每小时处理流量：40~80T技术参数：①进水浊度≦320 度②出水浊度≦10 度③进水压力≧0.4MP④压力损失 0.028MP⑤除砂直径：＞0.8 毫米1．2 不锈钢石英砂过滤罐厂家：国产 使用工艺：游泳池净化处理技术参数：1．3 不锈钢活性碳吸附罐数量：1 台 使用部位：缓存水箱到主供水箱的管道过滤技术参数：201．4 玻璃纤维石英砂过滤罐（WLBCG1000）厂家：威浪仕 使用工艺：原水净化处理主要技术参数：◆ 进出口管径：2.0（inch）◆ 过滤面积：0.79(m 2)◆ 流量：35 m 3/h◆ 装砂量:712kg1．5 软水处理器厂家：北京源莱 使用工艺：原水净化处理技术参数：211．6 板式换热器厂家：广东热合 使用工艺：原水净化处理技术参数：2、水循环设备2．1 耐高温管道立式离心泵（3KW）22厂家：上海凯泉 使用工艺：原水净化处理技术参数：2．2 高温管道立式离心泵（1.1KW）数厂家：上海凯泉 使用工艺：原水净化处理技术参数：2．2 变频增压泵（11KW）厂家：上海凯泉 使用工艺：主供管网恒压供水变频增压。
