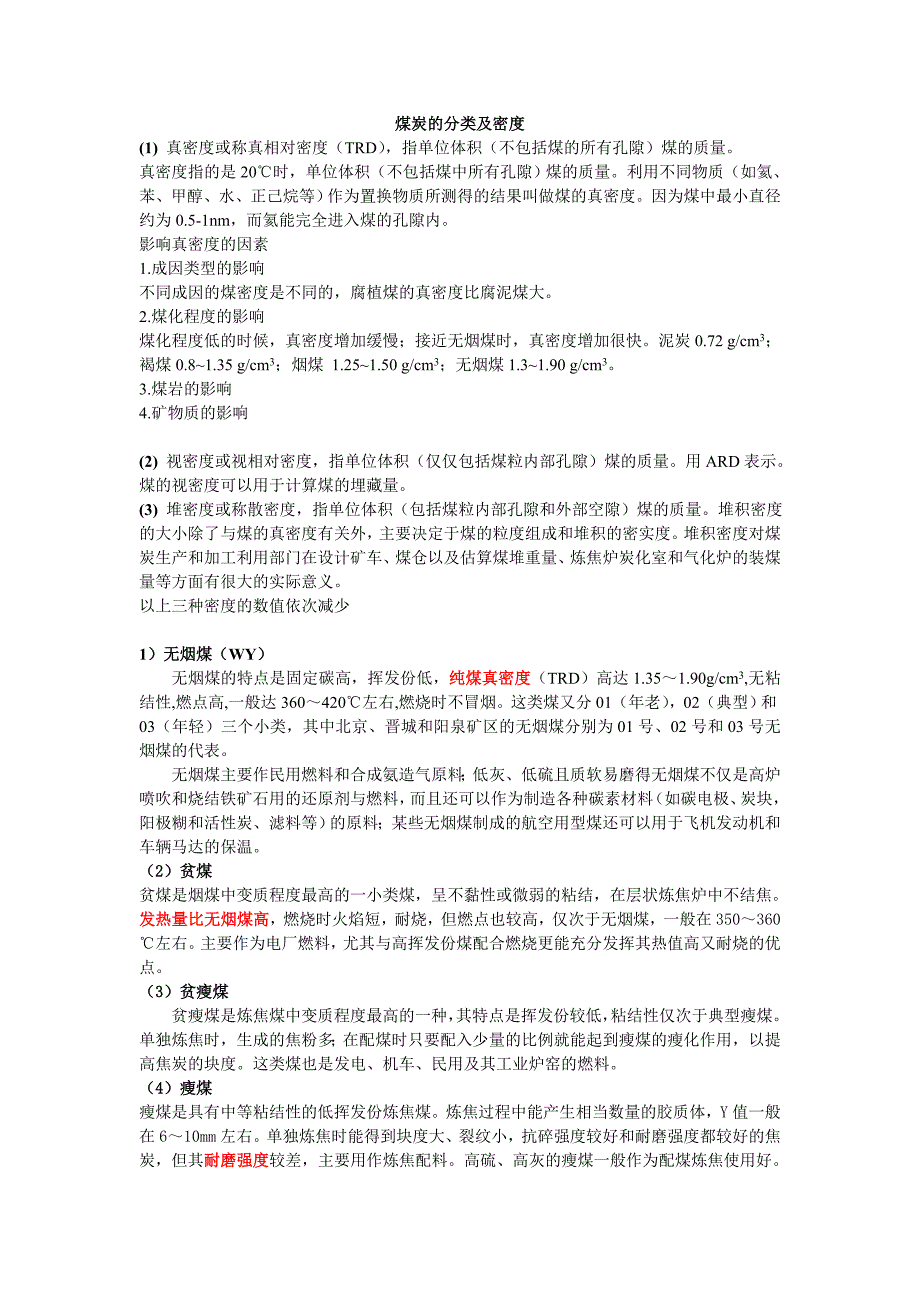

煤炭的分类及密度(1) 真密度或称真相对密度（TRD），指单位体积（不包括煤的所有孔隙）煤的质量真密度指的是20℃时，单位体积（不包括煤中所有孔隙）煤的质量利用不同物质（如氦、苯、甲醇、水、正己烷等）作为置换物质所测得的结果叫做煤的真密度因为煤中最小直径约为0.5-1nm，而氦能完全进入煤的孔隙内影响真密度的因素1.成因类型的影响不同成因的煤密度是不同的，腐植煤的真密度比腐泥煤大2.煤化程度的影响煤化程度低的时候，真密度增加缓慢；接近无烟煤时，真密度增加很快泥炭0.72 g/cm3；褐煤0.8~1.35 g/cm3；烟煤 1.25~1.50 g/cm3；无烟煤1.3~1.90 g/cm33.煤岩的影响4.矿物质的影响(2) 视密度或视相对密度，指单位体积（仅仅包括煤粒内部孔隙）煤的质量用ARD表示煤的视密度可以用于计算煤的埋藏量3) 堆密度或称散密度，指单位体积（包括煤粒内部孔隙和外部空隙）煤的质量堆积密度的大小除了与煤的真密度有关外，主要决定于煤的粒度组成和堆积的密实度堆积密度对煤炭生产和加工利用部门在设计矿车、煤仓以及估算煤堆重量、炼焦炉炭化室和气化炉的装煤量等方面有很大的实际意义。
以上三种密度的数值依次减少1）无烟煤（WY）无烟煤的特点是固定碳高，挥发份低，纯煤真密度（TRD）高达1.35～1.90g/cm3,无粘结性,燃点高,一般达360～420℃左右,燃烧时不冒烟这类煤又分01（年老），02（典型）和03（年轻）三个小类，其中北京、晋城和阳泉矿区的无烟煤分别为01号、02号和03号无烟煤的代表无烟煤主要作民用燃料和合成氨造气原料；低灰、低硫且质软易磨得无烟煤不仅是高炉喷吹和烧结铁矿石用的还原剂与燃料，而且还可以作为制造各种碳素材料（如碳电极、炭块，阳极糊和活性炭、滤料等）的原料；某些无烟煤制成的航空用型煤还可以用于飞机发动机和车辆马达的保温2）贫煤贫煤是烟煤中变质程度最高的一小类煤，呈不黏性或微弱的粘结，在层状炼焦炉中不结焦发热量比无烟煤高，燃烧时火焰短，耐烧，但燃点也较高，仅次于无烟煤，一般在350～360℃左右主要作为电厂燃料，尤其与高挥发份煤配合燃烧更能充分发挥其热值高又耐烧的优点3）贫瘦煤贫瘦煤是炼焦煤中变质程度最高的一种，其特点是挥发份较低，粘结性仅次于典型瘦煤单独炼焦时，生成的焦粉多；在配煤时只要配入少量的比例就能起到瘦煤的瘦化作用，以提高焦炭的块度。
这类煤也是发电、机车、民用及其工业炉窑的燃料4）瘦煤瘦煤是具有中等粘结性的低挥发份炼焦煤炼焦过程中能产生相当数量的胶质体，Y值一般在6～10mm左右单独炼焦时能得到块度大、裂纹小，抗碎强度较好和耐磨强度都较好的焦炭，但其耐磨强度较差，主要用作炼焦配料高硫、高灰的瘦煤一般作为配煤炼焦使用好5）焦煤焦煤是结焦性较好的炼焦煤，挥发份（Vdaf）一般在16%～28%之间加热时能产生热稳定很高的胶质体单独炼焦时能得到块度大、裂纹小、抗碎强度和耐磨强度都很高的焦炭但是单独炼焦时膨胀压力大，有时推焦困难一般作为配煤炼焦使用较好 （6）肥煤肥煤是中等挥发份及中高挥发份的强粘结性炼焦煤，其挥发份多在25%～35%之间加热时能产生大量胶质体单独炼焦时能生成熔融性好、强度高的焦炭，耐磨强度比相同挥发份的焦煤炼出的焦炭还好但单独炼焦时焦炭有较多的横裂纹，焦根部分常有蜂胶它是配煤炼焦中的基础煤7）1/3焦煤1/3焦煤是中等偏高挥发份的较强粘结性炼焦煤它是一种介于焦煤、肥煤和气煤之间的过渡煤单独炼焦时生成熔融性良好、强度较高的焦炭、焦炭的抗碎强度接近于肥煤，耐磨强度则又明显的高于气肥煤和气煤因此它既能单独炼焦供中型高炉使用，也是良好的配煤炼焦的基础煤，且其配入量可以在较宽的范围内波动而能获得高强度的焦炭。
我国的淮南产1/3焦煤8）气肥煤气肥煤是一种挥发份和胶质体厚度都很高的强粘结性炼焦煤（也称液肥煤），其粘结性优于气煤而低于肥煤，胶质体虽多但较稀（即胶质体的粘稠度小）单独炼焦时能产生大量煤气和液体化学品它最适合于高温干馏制造城市煤气，也可用于配煤炼焦以增加哦化学品的产率这类煤的成因特殊，煤岩成分中以树皮质等壳质组分较多9）气煤气煤是一种变质程度较低、挥发份较高的炼焦煤气煤结焦性较弱，加热时能产生较高的煤气和较多的焦油；胶质体的热稳定性较差，能单独结焦，但焦炭的抗碎强度和耐磨强度低于其它炼焦用煤牌号焦炭多呈细长条且易碎，并有较多的纵裂纹配煤炼焦时多配入气煤可增加煤气和化学品产率有的气煤也可单独高温干馏来制造煤气10)1/2中粘煤1/2中粘煤相当于原分类中一部分1号肥焦煤和1号肥气煤以及粘结性较好的一些弱粘煤，因而它也是一种过渡煤但这种煤的储量和产量都不多它是一种挥发份变化范围较宽，中等结焦性的炼焦煤其中有相当一部分煤在单独炼焦时能结成一定强度的焦炭，可以作为配煤炼焦的原料单独炼焦时焦粉强度差，粉焦率高，主要做气化或动力用煤目前我国没有发现单独生产1/2中粘煤的矿井11）弱粘煤弱粘煤是一种粘结性较弱的从低变质到中等变质程度的非炼焦用烟煤。
隔绝空气时加热产生德尔胶质体较少，炼焦时有的能结成强度差的小块焦，有的只有少部分能凝结成碎屑焦，粉焦率很高这种煤的成因也较特殊，在煤岩成分中有较高的丝质体及半丝质体（煤岩学内容）成分一般适用于气化及动力燃料我国山西大同矿区是典型的弱粘煤12）不粘煤不黏煤是一种在成煤初期就已经受到相当程度的氧化作用的低变质到中等变质程度的非炼焦用煤焦化时不产生胶质体煤的水分大，纯煤发热量仅仅高于一般褐煤而低于所有烟煤，有的还含有一定数量的再生腐殖酸煤中含氧量大多在10%～15%左右主要作发电和气化用煤，也可作为动力及民用燃料，但是由于这类煤的灰熔点较低，最好与其它煤类配合燃烧，可充分利用其低灰、低硫、收到基低位发热量较高的优点我国的西北地区许多矿区（如靖远、神府、哈密等地区）都是典型的不粘煤产地13）长焰煤长焰煤是变质程度最低的高挥发份非炼焦烟煤，其煤化程度稍高于褐煤而低于其它各类烟煤煤的燃点低，纯煤热值也不高从无粘性到弱粘结性的均有，有的还含有一定数量的腐殖酸贮存时易风化碎裂有的长焰煤加热时能产生一定数量的胶质体，有的也能结成长条形焦炭，但是焦炭强度差，粉焦率高所以长焰煤一般不用于炼焦，多作为电厂机车燃料及工业炉窑燃料，也可作为气化用煤。
辽宁阜新矿区是我国最大的长焰煤矿区14）褐煤褐煤是煤化程度最低的矿产煤，其特点是水分大，孔隙度大，挥发份高，不粘结，热值低，含有不同数量的腐殖酸氧的含量大约在15%～30%左右，煤的反应性强，热稳定性差块煤加热时破碎严重，存放在空气中很易风化变质，碎裂成小块甚至粉末状，使热值更加降低，灰熔点也普遍较低，煤灰中含有较多的钙盐，其中有的来自腐殖酸钙（金属有机化合物），有的来自碳酸钙和硅酸钙目前分为目视通光率PM小于或等于30%的1号年轻褐煤褐煤主要用作发电燃料，粒度6～50mm的混块煤可用于加压气化生产燃料气和合成气低煤阶煤的透光率，就是指褐煤、长焰煤和不黏煤等低煤化程度在（99.5±0.5）℃的温度下用稀的硝酸和磷酸混合酸水溶液（1+1+9）处理后所得有色溶液对一定波长（457nm）的光的透过率目前我国国家标准方法GB/T2566中规定用目比色法测定低阶煤的透光率，故其代表符号为PM（%）低阶煤的透光率指标能较好的表征低煤化度煤的煤化程度，故我国的国家煤炭分类国家标准GB5751中规定用PM来区分褐煤和长焰煤以及褐煤再细分小类别的主要指标同时，PM也能较好地区分不粘煤和弱粘煤，即前者因煤化度低而透光率也低，弱粘煤的PM明显升高。
即对浮煤干燥无灰基挥发份Vdaf大于37%低煤化度煤，如其粘结性指数G为0～5，就需要根据透光率结果来确定其为褐煤或是长焰煤低阶煤透光率的测定原理是在一定的酸度和温度下，根据稀硝酸对低煤化程度的大分子结构的破坏程度的不同来确定煤的类别即稀硝酸对低煤化程度的芳核结裂解得越多，则溶液中产生的有色物质也越多，表示煤的透光率越低，也就是其煤化度越低反之，表示煤化度越高。
