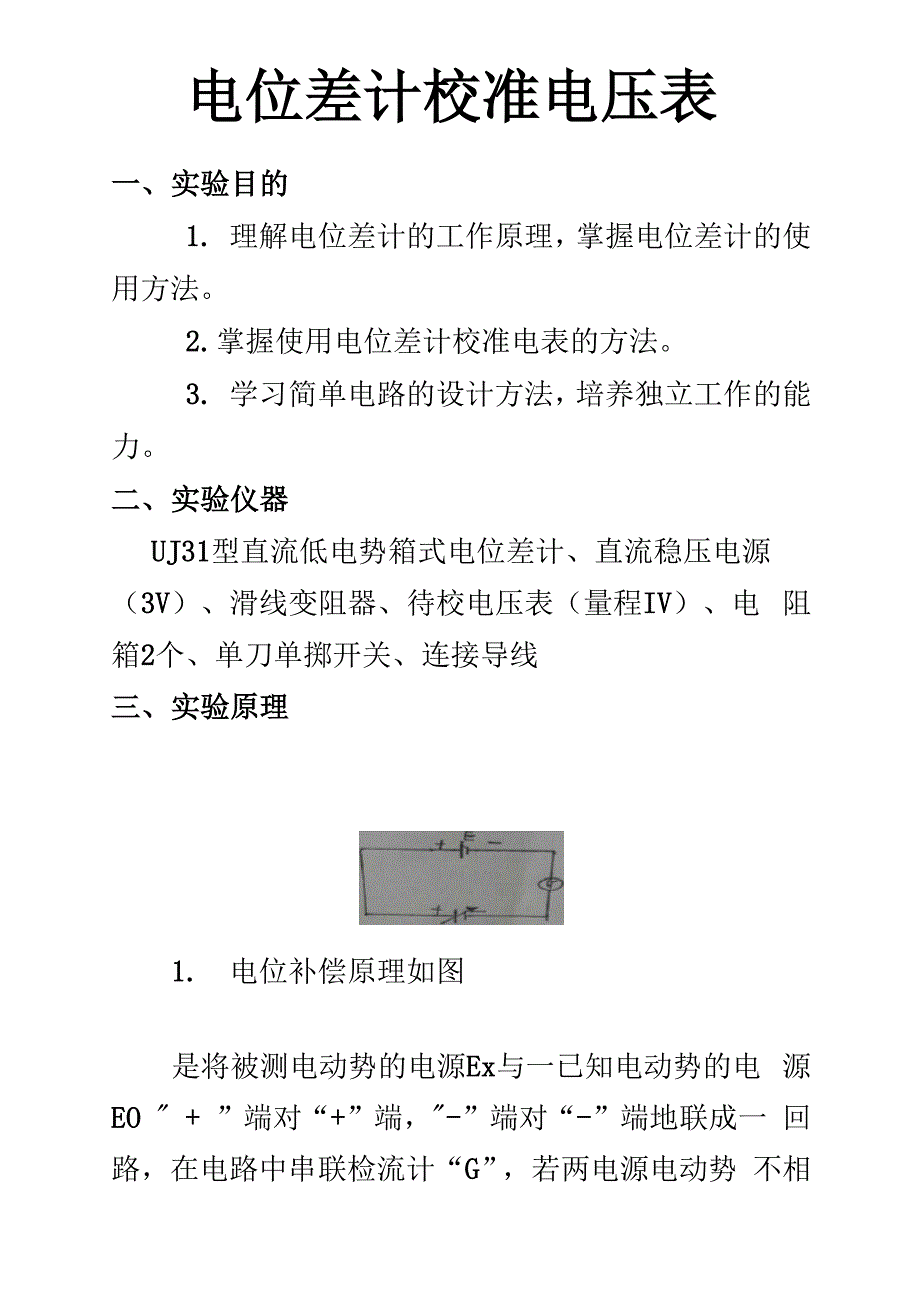

电位差计校准电压表一、 实验目的1. 理解电位差计的工作原理，掌握电位差计的使 用方法2. 掌握使用电位差计校准电表的方法3. 学习简单电路的设计方法，培养独立工作的能 力二、 实验仪器UJ31型直流低电势箱式电位差计、直流稳压电源（3V）、滑线变阻器、待校电压表（量程IV）、电 阻箱2个、单刀单掷开关、连接导线三、 实验原理1. 电位补偿原理如图是将被测电动势的电源Ex与一已知电动势的电 源EO " + ”端对“+”端，"-”端对“-”端地联成一 回路，在电路中串联检流计“G”，若两电源电动势 不相等，即ExNEO回路中必有电流，检流计指针偏 转；如果电动势EO可调并已知，那么改变EO的大 小，使电路满足EX=E0，则回路中没有电流，检流计 指示为零，这时待测电动势EX得到己知电动势EO 的完全补偿可以根据已知电动势值EO定出EX，这 种方法叫补偿法2 UJ31型直流低电势箱式电位差计测量电压原 理.电位差计的工作原理是根据电压补偿法，先使标准 电池与测量电路中的精密电阻 的两端电势差 相比 较，再使被测电势差（或电压）与准确可变的电势差相 比较，通过检流计G两次指零来获得测量结果电压 补偿原理也可从电势差计的“校准”和“测量”两个 步骤中理解。
四、实验步骤：♦连接并校准电位差计1、 根据室温下，标准电池电动势的值连接好 校准电位差计的线路2、 将电位差计选择开关旋至“标准”位置， 进行工作电流标准化调节，调节各电阻旋钮使检流计 G指零，注意工作电流调定后，在测量未知电动势时 不得再调节工作电流调节盘♦校准电压表测量线路图如图所示3） vx_EPH低于电位差计上限 （b） v*上限高于电位差计上限根据电位差计的量程和被校电表量程选好分压箱的倍 率校准10V量程，珀庆2=171/10000，电位差计量 程为 0—171mv）2、将电位差计选择开关打到未知档，调节滑 动变阻器R，使电压表指示值为第一个测量的指示值 （从较小值开始），读出电位差计的读数，再乘以分 压箱的倍率即为此时电压表两端的实际电压 U］3、逐渐增大电压表指示值，重复上面操作，得 电压表指示最大值，共测10次4、再从最大值开始逐渐减小电压值，重复2、3 操作，测得10组电压值U25. 数据处理实验次数Ux（v）U 1(mv)U2（mv）U平均△U1122334455667788991010。
