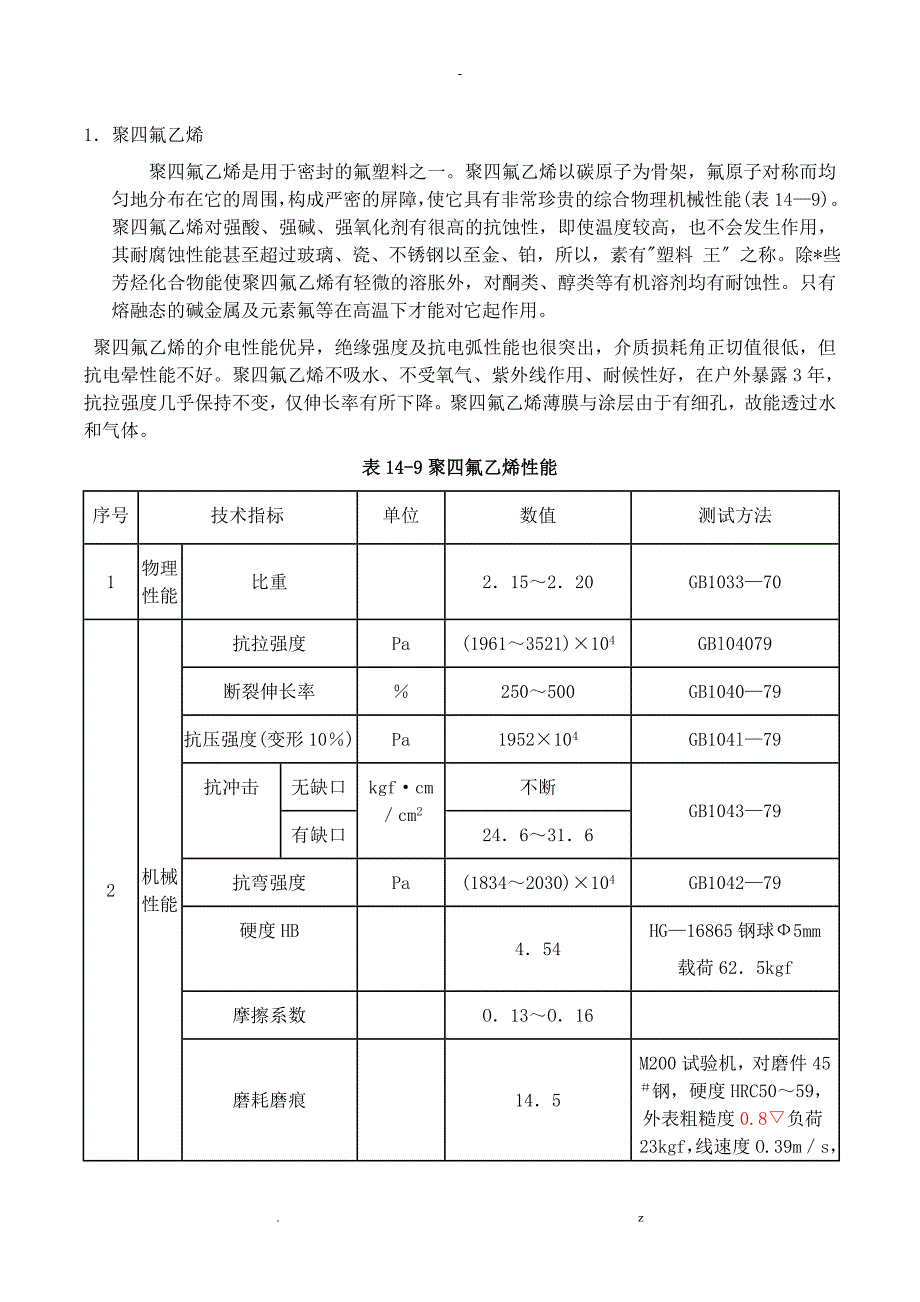

1． 聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常珍贵的综合物理机械性能(表14—9) 聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、瓷、不锈钢以至金、铂，所以，素有"塑料 王〞之称除*些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性只有熔融态的碱金属及元素氟等在高温下才能对它起作用 聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体表14-9聚四氟乙烯性能序号技术指标* lL8j单位D.jHMTQFDB 数值测试方法n-:a9cm$ 1物理性能)oLW0g0K!G 比重*sk| K2 2．15～2．20GB1033—702机&5e!^1|eb械性能j'a d Z& 抗拉强度)-Ju Pa9YV|.^eT (1961～3521)×104a"+ O28 : GBl04079 l=&&PVA 断裂伸长率mlJ~]hP ％, pPv fad 250～500>5}lp6 \ GB1040—79RC!}*D 抗压强度(变形10％)1}'2=fv\ Pa>:+GD* cL 1952×104> �9*&Q GB104l—79\J&u 9 抗冲击S 5RH'& 无缺口 Ob N r kgf·cm／cm2LHl"%H K 不断mi#0(m GB1043—79IiL[SCr# 有缺口"],3\WiSV| 24．6～31．6 ls Bufz 抗弯强度lR{g~^f Pajol*}z/h! Q/7i- 14．5*yFZb8A M200试验机，对磨件45＃钢，硬度HRC50～59，外表粗糙度0.8▽负荷23kgf，线速度O.39m／s，时间30min2IA1=iud 3)]*,y/ 介电性能' ~s3z"_} 介电常数50Hzmo( C G 2106Hz {jIa*_.c+$y\77V 2.1yOZ\hNYi>~ 2.1SE.9c!i GB1049—78N#)Opyi 介质损耗角正切Acj rjNpsK 50Hzg[\Hq]*s5 106Hz&DHWr|Ebu=E w 0.5×10-4u~,W*|" 2.5×10-4rASpi* h GB1049—78BO6Y_IK 耐电压TjsOL_0 kV/mm%eZo%w[I 60< %s!$^ GB1049—78RF6$Bh^_ 体积比电阻o"& |C" Ω·cmk4**T/M9| 1018^ *Iz jpG GB1049—78*A[R8k外表比电阻B ~s^H Ω&r\E~n�- 1014r6l))\W# GB1049—78q/kfIgk4~4)" QbbRu热学性能Y-:(kv4R3Y 晶体熔点CJ1"d7aHV 327～330A}[/-9^ ASTMD1457-75f&tzwg\线膨胀系数 c}"Fo"SU 20～60℃eDf .P) 20～100℃jj:w6 ! 20～150℃4$ �_v8 20～200℃D&H&DY 10-5×1/℃=�Ft)t1)10.310.511.4CFT�*Cpo[ 12.8.A�i"b]WQ GB1036-70e`U`p7b 比热容0℃eElMC= 6n 50℃J/kg·K"#rpYZM60.96×10-31.05×10-3D"H43m1I,+C0h 导热系数u=r W/m·Kbk_PV|$K 0.24}ID9< #2平板法i01c`>~U5 聚四氟乙烯在200℃以上，开场极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃ 但抗拉强度和伸长率则有所下降，线膨胀系数(表14-15)也减小表14-10不同温度下加填充剂前后聚四氟乙烯的抗压强度① (Pa)& JrQII| | t&7=}e ^"%RDe 温度(℃)ENuQUCTO> 配方hoF95f:qb-50:TE..{Q#0Q~^_Ye Q25~ qCRD50SUQ3N4qt100w_W W&r&GM200聚四氟乙烯}_W-B 20％玻纤，5％石墨15％玻纤，5％石墨25％玻纤20％玻纤60%锡青铜20％碳纤维229#2qg % 280vkn{$hwpE8 286293318395331158zBb f� S 283211210234270257*E0 DT3 129155173178172213187m_i{"ABQ 7998108104106134128+G >K- b 53.57982767610189/%U"~ Kh> 33505654526467> moY)!q ①5％变形W+]fMnH 表14-ll 不同温度下加填充剂前后聚四氟乙烯的压缩弹性模量B〔×103 Pa〕t0u#+YQ 温度〔℃〕ZBS)m]&J 配方7=iQ|b -50J"+U~"$1l 0ZTvszk8wN 25)Kw*v#e 508%MWT#`` 100EiV�C8cB 200".ek"U2uZD 聚四氟乙烯&FMZkJ# f 4.6 VWpLe.z 3.2.3 pL 2.8%4%*~U}7q 1.9ewuR�u:WP 1.22ZAW}PdZ9g 0.69g<"JJ4T' 60%锡青铜7.95.4C!- R, 5.22"!tqAnWt 3.53n3 #h6_ 2.11.3_tU� uO 20％玻纤V+6.6<*! (EsVp* HMOJv4 4.74.52.4$%l Wn` 1.61.2'_\Kp:8B2 25％玻纤5.94.74.52.41.51.1"z3Cw1 20％碳纤维6.6^58 $sy 5.1L) ` #yLC uo #:Iqa' 4.7V8DF(l!m 2.7I[1/+ 4%k 1.7P;JlCJ 1.3; * V/'y2 15%玻纤，5％石墨5.7J<4%ZZ2. 4.76kC_~~UTK 4.55 b�uf*b}- 2.54�8K`*~( 1.6 d6>-L 1zsu*0F 20%玻纤，5％石墨5.6Hk]*&i+s- 4.84.6-L= {0y 2.45+=%4B y 1.6WHoHCB~;= 1表14-12不同温度下加填充剂前后聚四氟乙烯的抗弯强度 (Pa)yU0 e 温度〔℃〕$jei3$.u 配方b4`Vy}G:--50a!V F*" '0DibuVTR:B254y^|0hO50p $ lc``100+|2 j_Z聚四氟乙烯 {3\u 5 = 640%ns3iv-g 304v5"7Z!H< 207G,Vs&,Q73 133~Ef0lSD~ 96N6 N=P_ 20%玻纤，5％石墨630G>w UQl 392TS4=v(\ 325EK
但抗拉强度和伸长率则有所下降，线膨胀系数(表14-15)也减小表14-10不同温度下加填充剂前后聚四氟乙烯的抗压强度① (Pa)& JrQII| | t&7=}e ^"%RDe 温度(℃)ENuQUCTO> 配方hoF95f:qb-50:TE..{Q#0Q~^_Ye Q25~ qCRD50SUQ3N4qt100w_W W&r&GM200聚四氟乙烯}_W-B 20％玻纤，5％石墨15％玻纤，5％石墨25％玻纤20％玻纤60%锡青铜20％碳纤维229#2qg % 280vkn{$hwpE8 286293318395331158zBb f� S 283211210234270257*E0 DT3 129155173178172213187m_i{"ABQ 7998108104106134128+G >K- b 53.57982767610189/%U"~ Kh> 33505654526467> moY)!q ①5％变形W+]fMnH 表14-ll 不同温度下加填充剂前后聚四氟乙烯的压缩弹性模量B〔×103 Pa〕t0u#+YQ 温度〔℃〕ZBS)m]&J 配方7=iQ|b -50J"+U~"$1l 0ZTvszk8wN 25)Kw*v#e 508%MWT#`` 100EiV�C8cB 200".ek"U2uZD 聚四氟乙烯&FMZkJ# f 4.6 VWpLe.z 3.2.3 pL 2.8%4%*~U}7q 1.9ewuR�u:WP 1.22ZAW}PdZ9g 0.69g<"JJ4T' 60%锡青铜7.95.4C!- R, 5.22"!tqAnWt 3.53n3 #h6_ 2.11.3_tU� uO 20％玻纤V+6.6<*! (EsVp* HMOJv4 4.74.52.4$%l Wn` 1.61.2'_\Kp:8B2 25％玻纤5.94.74.52.41.51.1"z3Cw1 20％碳纤维6.6^58 $sy 5.1L) ` #yLC uo #:Iqa' 4.7V8DF(l!m 2.7I[1/+ 4%k 1.7P;JlCJ 1.3; * V/'y2 15%玻纤，5％石墨5.7J<4%ZZ2. 4.76kC_~~UTK 4.55 b�uf*b}- 2.54�8K`*~( 1.6 d6>-L 1zsu*0F 20%玻纤，5％石墨5.6Hk]*&i+s- 4.84.6-L= {0y 2.45+=%4B y 1.6WHoHCB~;= 1表14-12不同温度下加填充剂前后聚四氟乙烯的抗弯强度 (Pa)yU0 e 温度〔℃〕$jei3$.u 配方b4`Vy}G:--50a!V F*" '0DibuVTR:B254y^|0hO50p $ lc``100+|2 j_Z聚四氟乙烯 {3\u 5 = 640%ns3iv-g 304v5"7Z!H< 207G,Vs&,Q73 133~Ef0lSD~ 96N6 N=P_ 20%玻纤，5％石墨630G>w UQl 392TS4=v(\ 325EK
