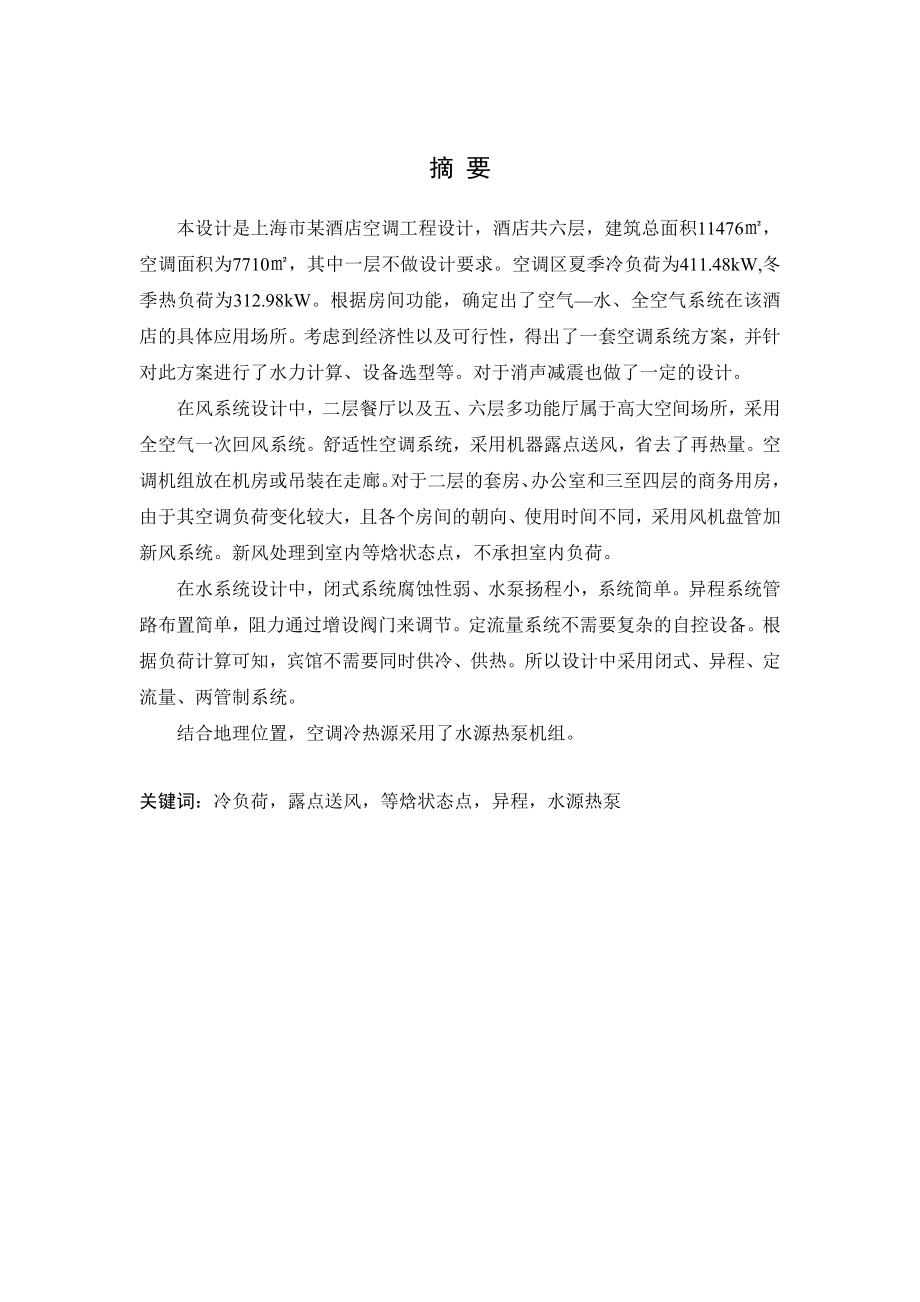

摘 要本设计是上海市某酒店空调工程设计，酒店共六层，建筑总面积11476㎡，空调面积为7710㎡，其中一层不做设计要求空调区夏季冷负荷为411.48kW,冬季热负荷为312.98kW根据房间功能，确定出了空气—水、全空气系统在该酒店的具体应用场所考虑到经济性以及可行性，得出了一套空调系统方案，并针对此方案进行了水力计算、设备选型等对于消声减震也做了一定的设计在风系统设计中，二层餐厅以及五、六层多功能厅属于高大空间场所，采用全空气一次回风系统舒适性空调系统，采用机器露点送风，省去了再热量空调机组放在机房或吊装在走廊对于二层的套房、办公室和三至四层的商务用房，由于其空调负荷变化较大，且各个房间的朝向、使用时间不同，采用风机盘管加新风系统新风处理到室内等焓状态点，不承担室内负荷在水系统设计中，闭式系统腐蚀性弱、水泵扬程小，系统简单异程系统管路布置简单，阻力通过增设阀门来调节定流量系统不需要复杂的自控设备根据负荷计算可知，宾馆不需要同时供冷、供热所以设计中采用闭式、异程、定流量、两管制系统结合地理位置，空调冷热源采用了水源热泵机组关键词：冷负荷，露点送风，等焓状态点，异程，水源热泵ABSTRACTThe design is air conditioning engineering design of a hotel in Shanghai, a total of six hotels, a total construction area of 11476 square meters, air-conditioned area of 7710 square meters, of which layer do the design requirements. Air conditioning in summer cooling load is 411.48, winter heat load is 312.98. According to room function, to determine the air - water, the whole air system in the hotel establishments. Taking into account the economic and feasibility of, and obtained an air conditioning system, and hydraulic calculations, equipment selection for this program. Muffler damping is also a certain design.In air system design, two-story restaurant and five or six multi-purpose hall is a large space place, the whole air a return air system. Comfort air conditioning system, apparatus dew point air, eliminating the need for re-heat. The air conditioning unit on the engine room or lifting in the corridor. For the two-story suites, offices and three to four business houses, the air conditioning load changes, and the orientation of each room, use of time, the fan coil plus fresh air system. New air handling indoor enthalpy state point, does not bear the indoor load.In the design of water systems, closed systems are less corrosive, the pump head is small, simple system. The DRS system piping layout is simple, the resistance through the addition of valves to regulate. Constant flow system does not require complex automatic control equipment. Load calculation shows that the hotel does not require the same time cooling and heating. Closed, different process used in the design, constant flow, the two control systems.Combination of geographical location, cold and heat sources using water source heat pump unitsKEYWORDS: cooling load, dew point air enthalpy state point, the different process, water source heat pump目 录前 言 1第1章 设计说明与资料 21.1 工程概况 21.2 设计范围 21.3 设计资料 21.3.1 建筑资料 21.3.2 室外设计资料 31.3.3 室内设计资料 3第2章 负荷计算 42.1 冷负荷计算 42.1.1 冷负荷计算方法 42.1.2 冷负荷计算公式 42.1.3 各房间逐时冷负荷计算书 82.2 热负荷计算 82.2.1 围护结构耗热量 82.2.2 冷风渗透耗热量 92.2.3 热负荷计算书 92.3 新风负荷的计算 92.4 湿负荷的计算 102.4.1 人体散湿量 102.4.2 敞开水表面散湿量 102.5 负荷汇总 11第3章 空调系统设计方案 143.1 空调风系统 143.1.1 空调风系统设计的基本原则 143.1.2 空调系统方案的比较 143.1.3 空调系统选择 163.2 空调水系统 173.2.1冷热水系统 173.2.2冷却水系统 203.3 通风排烟系统 20第4章 空气处理过程及设备选择 214.1 全空气一次回风系统 214.1.1 夏季处理过程 214.1.2 冬季处理过程 224.1.3 空调机组选型及参数 244.2 风机盘管加新风系统 254.2.1 夏季处理过程 254.2.2 冬季处理过程 264.2.3 风机盘管选择计算 294.2.4 新风机组选择计算 314.2.5 新风机组选型 31第5章 空调区的气流组织 325.1 气流组织的形式和特点 325.2 送、回风方式 335.3 风口选择计算 335.3.1散流器选择计算 335.3.2 侧送风口选择计算 375.3.3 喷口选择计算 385.3.4 回风口参数 39第6章 空调风管系统 416.1 风系统设计 416.2 风系统水力计算 426.2.1 计算方法 426.2.2 风系统水力计算实例 436.3风道安装的注意事项 50第7章 冷热源选择 517.1 冷热源系统比较选择 517.2 水源热泵特点 527.3 开式湖水源热泵系统 547.3.1 系统设计原理 547.3.2系统设计要点 547.3.3本方案的可行性分析 557.3.4 冷、热源系统设计 56第8章 空调水系统设计 578.1 空调水系统的设计原则 578.2 空调水系统确定 578.3 冷冻水系统水力计算 588.3.1 冷冻水系统水力计算方法 588.3.2 冷冻水水力计算实例 598.4 水泵选型 658.4.1 循环水泵选型 658.4.2潜水泵选型 668.5 水系统配件 678.5.1膨胀水箱 678.5.2除垢器和水过滤器 688.5.3阀门 698.6 冷凝水设计 698.7 水系统安装要求 70第9章 通风与防排烟设计 729.1 卫生间排风设计 729.2 设备房的通风设计 729.3 建筑防排烟设计 73第10章 消声、减振与保温设计 7410.1 消声、减振设计 7410.1.1 消声设计 7410.1.2 减振设计 7410.2 保温设计 75总 结 76参考文献 77致 谢 78附录1 冷负荷计算书 79附录2 热负荷计算书 86诚信声明III前 言空调技术是伴随着现代文明社会的进步而发展起来的。
而当人们在享受着空调技术给人们的生产与生活带来方便和舒适时，紧接着也就在思考如何减少空调所需要销耗的能量特别是进入20世纪70年代以来，以石油危机为标志的世界能源危机更加促使一些发达国家在各业中研究和推广节能技术水源热泵空调作为一项效果显著的节能技术也迅速发展起来目前，几乎所有的大型公共建筑都要安装中央空调系统，对生产工艺和室内洁净度有特殊要求的地方还必须建立洁净室本次设计即为上海某大酒店水源热泵中央空调系统设计设计内容包括系统选型的分析，空调冷热负荷及湿负荷的计算，空气处理过程及空气处理设备的选择，空调房间的气流组织的计算，空调水系统的设计与水力计算以及风道的设计与水力计算；热泵机房的设计与布置图纸包括空调风系统平面图、空调水系统平面图、制冷机房设备管道平面图等本次设计本着满足国家及行业有关规范、规定的要求，利用国内外先进的空调技术和设备，创建健康舒适节能的室内空气品质及环境 第1章 设计说明与资料1.1 工程概况建筑为上海某大酒店，共6层，其中一层层高5.4m，其它层高为3.6m一层为备用房，无设计要求；二层为套房、餐厅等；三至四层为商务用房；五至六层为多功能厅，具体参见设计图纸。
1.2 设计范围空调风系统、水系统（冷却水、冷冻水、冷凝水）、通风系统、防排烟系统1.3 设计资料1.3.1 建筑资料1.屋面 K＝0.648W/m2 K（1）10厚地砖 （2）25厚水泥砂浆 （3）防水层4）保温 120厚憎水珍珠岩板 （5）结构层，120厚钢筋混凝土板，50厚挤塑保温板 （6）20厚水泥砂浆2.外墙 K＝0.868W/m2 K （II类）240厚非承重空心砖墙，两侧水泥砂浆抹面，外侧贴瓷砖3.内墙1：240厚非承重空心砖墙，两侧水泥砂浆抹面/涂料K＝0.868W/m2 K 内墙2：50厚ASA保温板K＝0.59W/m2 K4.全部外窗及外门为中空玻璃塑钢门窗 K≤2.6 W/m2 K5.楼板 K≤0.605 W/m2 K120厚钢筋混凝土板（贴地砖） K＝0.5W/m2 K6.建筑条件图纸：各层平面图 （层高见图，窗高1.8米，内门高2.3米，土建主梁650mm, 次梁550mm）1.3.2 室外设计资料地 点：上海市地理位置：纬度：31°4′ 经度：。
