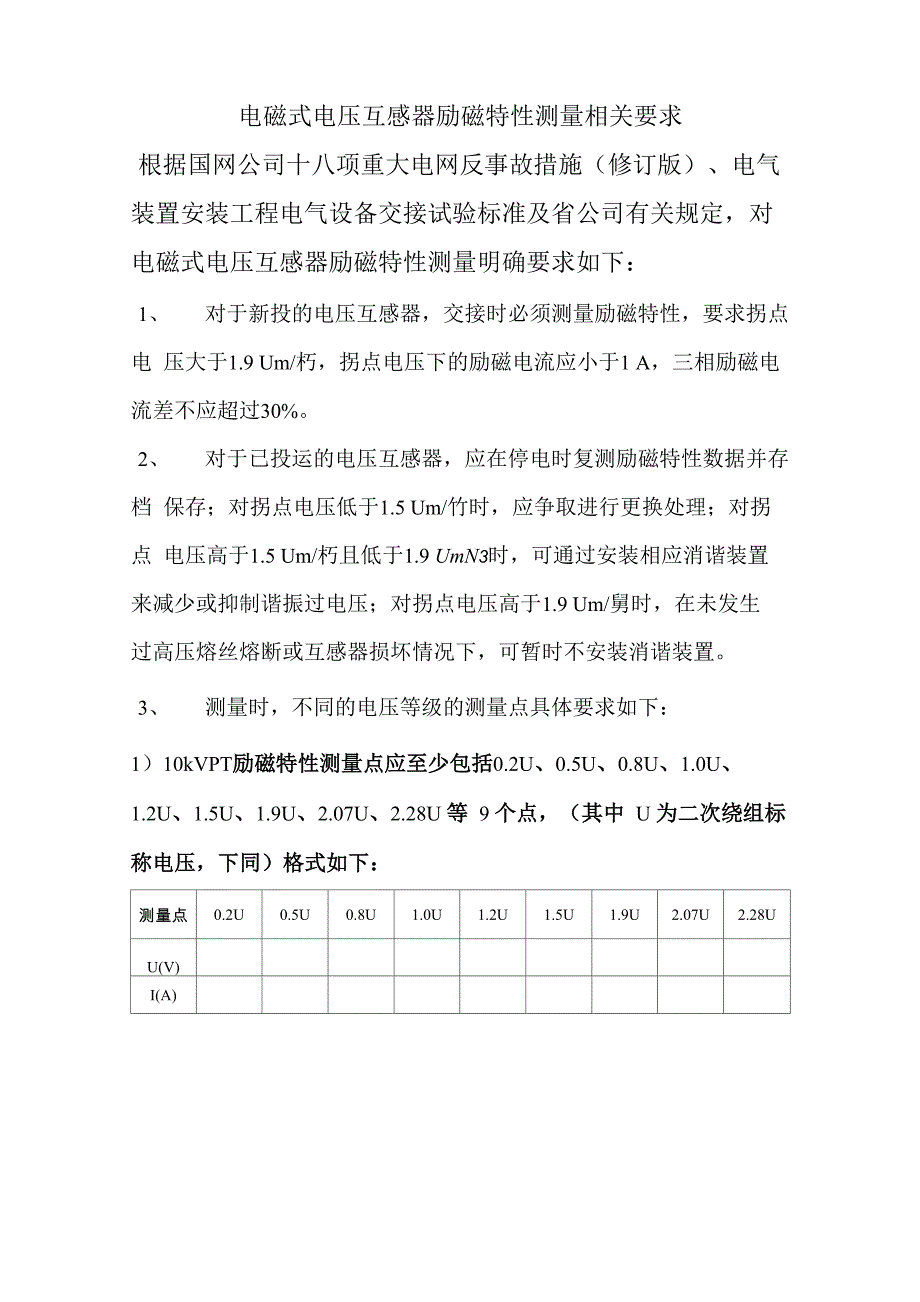

电磁式电压互感器励磁特性测量相关要求根据国网公司十八项重大电网反事故措施（修订版）、电气 装置安装工程电气设备交接试验标准及省公司有关规定，对 电磁式电压互感器励磁特性测量明确要求如下：1、 对于新投的电压互感器，交接时必须测量励磁特性，要求拐点电 压大于1.9 Um/朽，拐点电压下的励磁电流应小于1 A，三相励磁电 流差不应超过30%2、 对于已投运的电压互感器，应在停电时复测励磁特性数据并存档 保存；对拐点电压低于1.5 Um/竹时，应争取进行更换处理；对拐点 电压高于1.5 Um/朽且低于1.9 UmN3时，可通过安装相应消谐装置 来减少或抑制谐振过电压；对拐点电压高于1.9 Um/舅时，在未发生 过高压熔丝熔断或互感器损坏情况下，可暂时不安装消谐装置3、 测量时，不同的电压等级的测量点具体要求如下：1）10kVPT励磁特性测量点应至少包括0.2U、0.5U、0.8U、1.0U、1.2U、1.5U、1.9U、2.07U、2.28U 等 9 个点，（其中 U 为二次绕组标称电压，下同）格式如下：测量点0.2U0.5U0.8U1.0U1.2U1.5U1.9U2.07U2.28UU(V)I(A)1(A)3 )110、220kV PT励磁特性测量点应至少包括0.2Un、0.5Un、0.8Un、l.OUn、1.2Un、1.5Un、1.56Un、1.72Un 等 8 个点测量点0.2U0.5U0.8U1.0U1.2U1.5U1.56U1.72UU(V)I(A)4、 第2条要求对交接、例行及诊断性试验均适用。
如现场测量时因 仪器容量、设备制造工艺等原因无法达到最高测量电压，应按第2条 要求的测量顺序逐点测量，至所能测量的最高点后，再将电压降低 10%，测量所对应的电流值，以判断是否已出现拐点5、 根据交接规程规定，PT感应耐压前后，应再次测量额定电压下的 空载电流，与耐压前比较有无明显变化。
