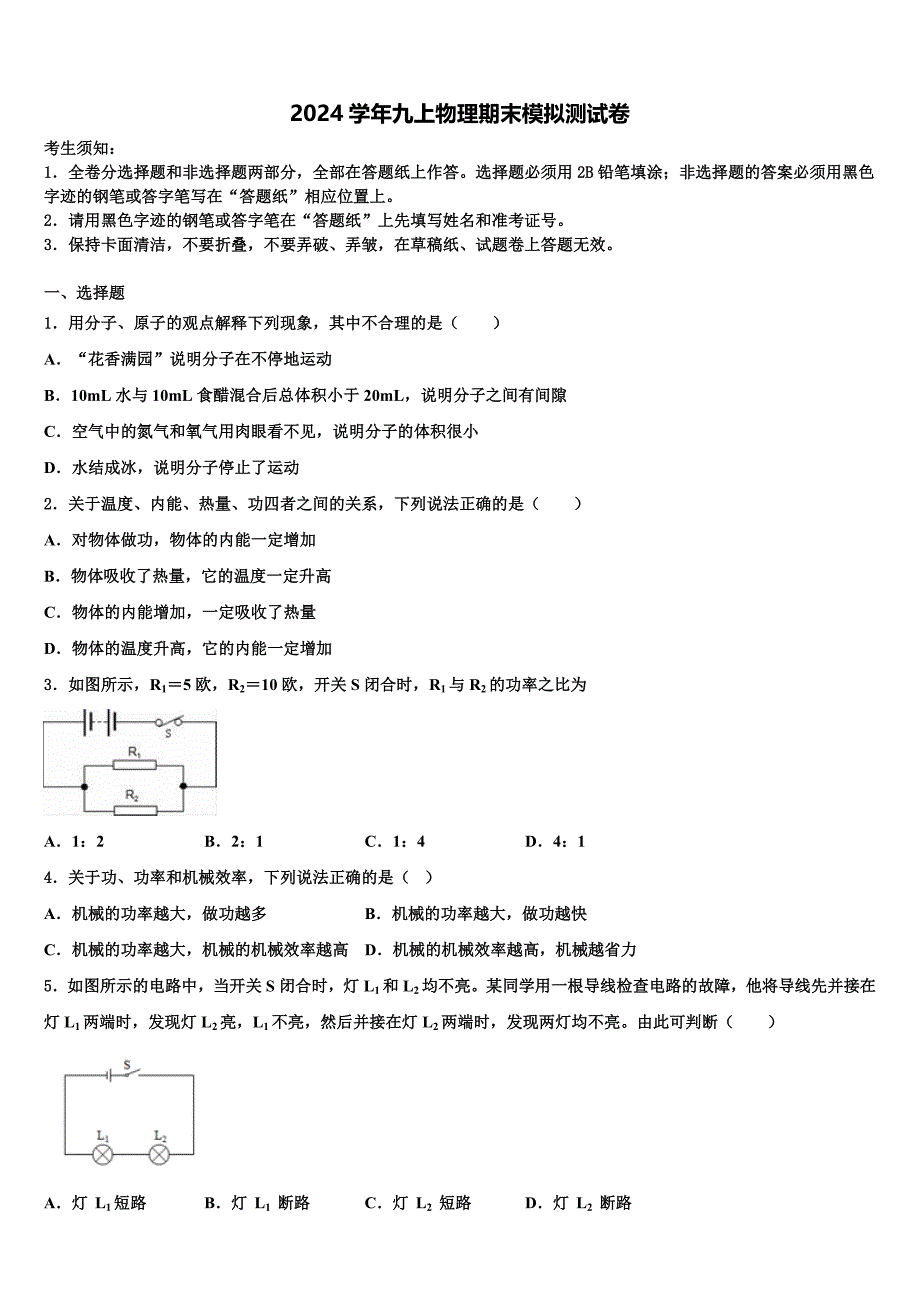

2024学年九上物理期末模拟测试卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效一、选择题1．用分子、原子的观点解释下列现象，其中不合理的是（ ）A．“花香满园”说明分子在不停地运动B．10mL水与10mL食醋混合后总体积小于20mL，说明分子之间有间隙C．空气中的氮气和氧气用肉眼看不见，说明分子的体积很小D．水结成冰，说明分子停止了运动2．关于温度、内能、热量、功四者之间的关系，下列说法正确的是（ ）A．对物体做功，物体的内能一定增加B．物体吸收了热量，它的温度一定升高C．物体的内能增加，一定吸收了热量D．物体的温度升高，它的内能一定增加3．如图所示，R1＝5欧，R2＝10欧，开关S闭合时，R1与R2的功率之比为A．1：2 B．2：1 C．1：4 D．4：14．关于功、功率和机械效率，下列说法正确的是（ ）A．机械的功率越大，做功越多 B．机械的功率越大，做功越快C．机械的功率越大，机械的机械效率越高 D．机械的机械效率越高，机械越省力5．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。
某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮由此可判断（ ）A．灯 L1短路 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 断路6．将滑动变阻器按图所示的方法连接以下叙述正确的是（ ）A．实验开始前滑片P应放在最左端 B．用它来调节小灯泡亮度时，应将它和小灯泡并联C．实验中经常用它来改变电路中的电流方向 D．滑片向左滑动时，它的电阻减小7．家庭电路中接入的电能表，其作用是（ ）A．给家用电路提供电能 B．提高家用电器效率C．保护电路避免火灾 D．测量电路消耗的电能8．如下图所示，是四个装了等温、等量水的相同容器，每个容器内放入同种材质、粗细相同的电阻丝绕成的线圈，各线圈的圈数如图所示，合上开关，经过一段时间水温最高的是（ ）A．A B．B C．C D．D9．关于温度、热量、内能，下列说法正确的是 （ ）A．物体的温度越高，所含热量越多 B．物体运动的越快，物体的内能越大C．0℃的冰块的内能一定为0 D．同一物体的温度越高，内能越大10．盐城被誉为“东方湿地之都”，湿地能较好地调节气候，是因为水的（ ）A．密度大 B．比热容大 C．流动性大 D．热值大11．a、b、c三盏灯分别标有“110 V 20 W”、“220 V 40 W”、“36 V 60 W”的字样,三盏灯都正常发光,比较它们的亮度A．a灯最亮 B．b灯最亮C．c灯最亮 D．无法比较12．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）A．9次 B．10次 C．11次 D．12次二、填空题13．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时。
1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是________14．用电器消耗电能的过程实质上是把电能转化为其它形式能的过程电流通过洗衣机的电动机时把电能转化为_____能，电流通过电饭锅把电能转化为______能，电流通过蓄电池充电的过程把电能转化为_____能15．某电子式电能表的表盘上标有“3000imp/（kW•h），10（20）”字样，该电能表允许连接的用电器的最大总功率是______W；若将某用电器单独接在该表上工作10min，电能表指示灯闪烁了600次，则该用电器的电功率是______W16．物理是一门注重实验的自然科学，请同学们根据自己掌握的实验操作技能，解答下列问题：(1)验电器的工作原理是______；试电笔的作用是_______2)用电热水器（铭牌如图甲所示），电热水器是利用电流的_________工作的图乙所示的电能表读数是________；若只有电热水器接入电路且正常工作12min，电能表的转盘转过_____转3)如图丙所示，贵溪二中的教室前面安装2盏“220V 40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。
其中部分电路已经连接，请你用笔画线代替导线将电路图连接完整_______三、实验题17．（8分）在探究“串联电路电压的关系”时，UAB/VUBC/VUAC/V1.41.42.8（1）如图甲所示，连接电路时，开关应_______2）某次测量AB间电压时，电压表示数如图乙所示，为_____ V, 此时指针偏转角度太小，为减小误差，接下来正确的操作应该是_____________3）在测L2两端的电压时，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，这样操作_______（选填“能”或“不能”）测出L2两端的电压4）小明分别测出AB、BC、AC间的电压并记录在表格中，马上分析实验数据得出数据是串联电路中电源两端电压等于各用电器两端电压之和，这样得出结论是________（选填 “科学”或“不科学”）为了得出串联电路电压关系的普遍规律，还应该选择_______ （选填 “相同”或“不同”）规格的小灯泡进行多次实验18．（8分）小刚探究“凸透镜成像规律”的实验装置如图所示，其中焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧。
1）小刚将蜡烛移至光具座上20cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是___________的实像；（选填：“放大”、“等大”或“缩小”）； （2）小刚将蜡烛移至光具座上35cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，此现象可说明______________的成像特点（选填：“照相机”、“幻灯机”或“放大镜”）； （3）小刚将蜡烛移至光具座上45cm刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰______的像选填：“倒立”或“正立”）19．（8分）小明在做“测定小灯泡额定功率”的实验，待测小灯泡的额定电压为3. 8 V，阻值约为14Ω1）小明设计的电路如甲图所示，请你用笔画线代替导线帮助小明将电路连接完整；（________）（2）按照实验操作规范，在连接电路时，开关必须________；闭合开关前，应将滑动变阻器的滑片移至_______（选填“A”或“B”）端；（3）连接好电路后，小明闭合开关，发现小灯泡不亮，电压表、电流表均有示数且示数都较小，移动滑片时两表示数都不变，出现此现象可能是由于____导致的，小灯泡不亮是因为_______问题解决后继续实验，当小灯泡正常发光时电流表的示数如乙图所示，那么小灯泡的额定功率是_______W；（4）实验完成后，小明同学又打算测定另一个小灯泡（已知额定电流为I额）的额定功率，在实验过程中，电压表发生故障，现增加电阻箱R0和单刀双掷开关S2，设计了如丙图所示的实验方案，请写出操作步骤及所需测量的物理量：①__________________________；②__________________________；③灯泡额定功率的表达式为： P额=_____________。
用I额及所测得的物理量表示）四、作图题20．（8分）如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．（_______）21．（8分）试根据如图所示的电池极性和螺线管的N，S极，画出螺线管的绕法五、计算题22．（10分）当归还共享充电宝后，服务终端会自动给充电宝充电如图是某充电宝的充电示意图及简化电路图图是充电过程中的电压、电流与时间的图像（数轴上的标度不按比例）(1)充电宝在前1h内消耗了7200J电能，求这段时间的平均功率2)当电压低于3V时，充电宝处于预充电阶段，是第几个阶段？(3)判断在充电过程第三阶段，充电宝的电功率变大、变小还是不变？并写出依据4)充电过程充电线的阻值可认为不变，能否通过分析来比较充电线在第一、二阶段哪段时间产生热量多？若能比较，请写出你的分析过程；若不能，请写出你的判断依据.(5)充电宝的塑料外壳质量为0.02kg，在50s内温度从20℃升高到25℃，求此过程中塑料外壳吸收了多少热量[充电宝外壳塑料的比热容为1.74×103J/（kg·℃）]23．（12分）如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图乙所示，其中R1和R2均为电热丝，S是电源开关，S1是自动控制开关；煮饭时，把电饭锅接入220V电路中，加热功率为2200W。
电热丝的电阻随温度的变化忽略不计）求：（1）在加热状态下，电饭锅正常工作时电路中的电流是多大？（2）电热丝R2的电阻值是多少？（3）电饭锅在加热状态下正常工作的10min内，消耗的电能是多少？（4）如保温状态下的功率为550W，求R1的阻值是多少？2024学年模拟测试卷参考答案（含解析）一、选择题1、D【分析】本题考查分子动理论相关知识题目详解】A．“花香满园”说明分子在不停地运动，A项合理，故A项不符合题意；B．10mL水与10mL食醋混合后总体积小于20mL，说明分子之间有间隙，B项合理，故B项不符合题意；C．空气中的氮气和氧气用肉眼看不见，说明分子的体积很小，C项合理，故C项不符合题意；D．水结成冰，分子依然在永不停息地做无规则运动，D项不合理，故D项符合题意2、D【题目详解】A．对物体做功，但物体有可能同时在对外热传递，则物体的内能不一定增加，故A错误；B．晶体熔化过程中，虽然物体吸收了热量，但它的温度保持不变，故B错误；C．物体的内能增加，有可能是吸收了热量也有可能是外部对其做了功，故C错误；D．当物体质量不变的情况下温度升高，内能一定增加；内能从微观的角度来看，是分子无规则运动能量总和的统计平均值，分子无规则运动的能量包括分子的动能、分子间相互作用势能以及分子内部运动的能量，故D正确。
故选D3、B【答案解析】R1、R2并联，所以U1＝U2， 故选：B4、B【题目详解】A．机械功率大，表明机械做功快，与机械做功多少无关，故A错误；B．功率是表示做功快慢的物理量，功率越大，做功越快，故B正确；C．机械效率取决于有用功与总功的比值，与机械功率的大小无关，故C错误；D．机械的机械效率越高，表明机械做的有用功与总功的比值大，做的无用功少，与机械省力不省力无关，故D错误5、B【题目详解】由图知，两灯串联；闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；若电路中只有灯L1短路或只有灯L2短路，则另一盏灯会发光，不符合题意，故AC错误；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2是完好的；然后并接在灯L2两端时，发现两灯均不亮，由此可知灯L1发生了断路，故B正确，D错误6、D【题目详解。
