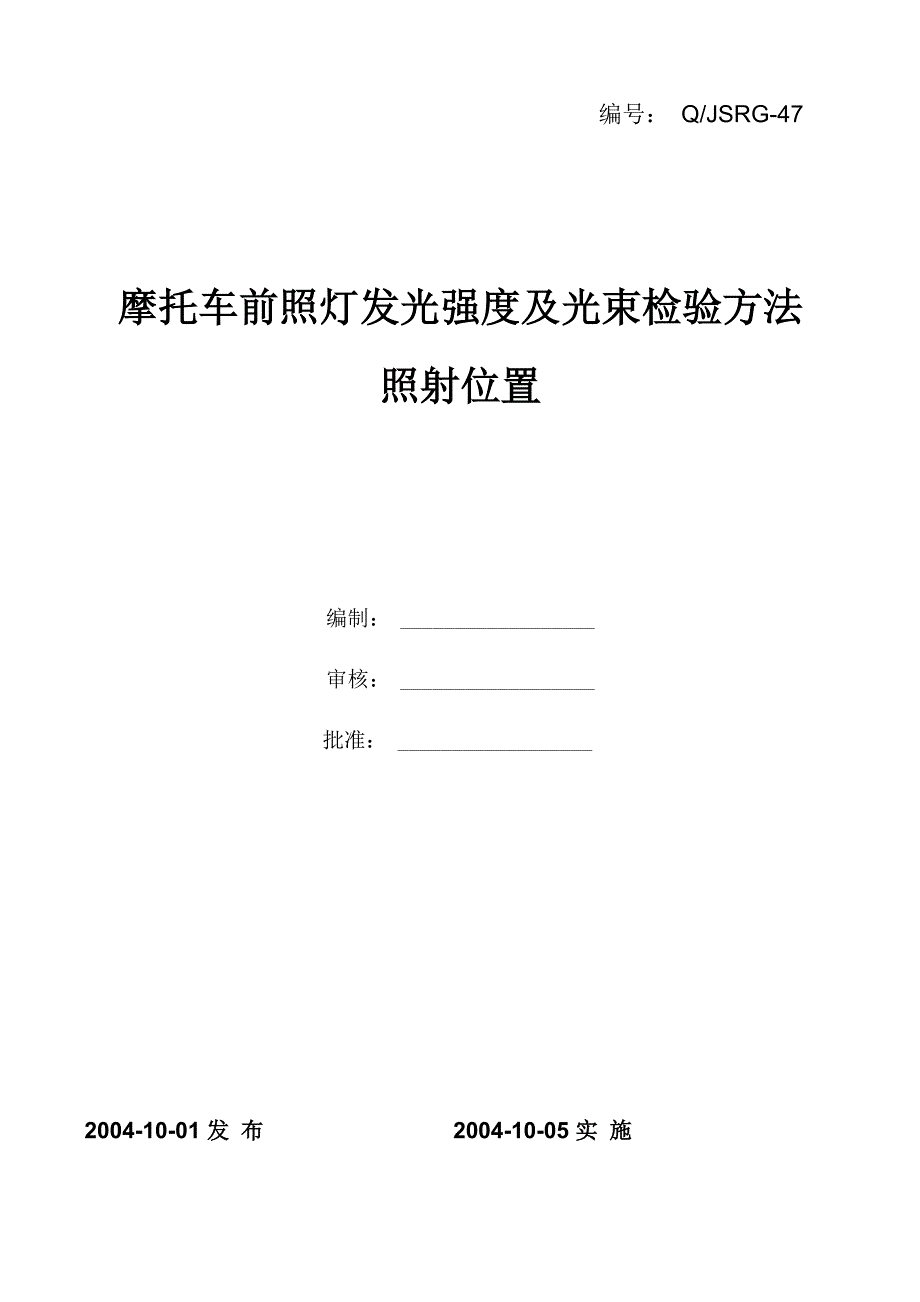

编号： Q/JSRG-47摩托车前照灯发光强度及光束检验方法照射位置编制： 审核： 批准： 2004-10-01 发 布2004-10-05 实 施发布河南新鸽摩托车有限公司前言本试验方法是结合本公司的生产及测试的实际情况将 GB 7258-2004《机动车运行安全技 术条件》中有关摩托车前照灯发光强度及光束照射位置检验方法的部分转换为可操作性的等 效标准，其中主要对前照灯发光强度、照射位置的测试距离进行了修订，主要适用于对摩托 车下线（出厂）的检测摩托车前照灯发光强度及光束照射位置1 范围本试验方法规定了摩托车前照灯发光强度及光束照射位置的要求、检验用器具及试验检 法本试验方法适用摩托车前照灯（以下简称“前照灯”）发光强度及光束照射位置的下线 检测2 依据： GB7258-20043 要求3 .1 要求3.1.1 前照灯的近光都不得眩目3.1.2 前照灯应有远、近光变换装置，并且当远光变为近光时，所有远光应同时熄灭3.1.3 前照灯应安装牢固、开关自如，不得摩托车因振动而松脱、损坏、失去作用或改变光照 方向3.2 前照灯的远光发光强度见表 1表 1 前照灯远光发光强度 单位： cd^检查项目 车辆类型、新注册车在用车摩托车$10000$80003.3 前照灯光束照射位置要求前照灯在距离检测屏幕 5 米处，近光光束明暗截止线转角或中点的高度应为 0.8 H ~0.9H（H 为前照灯基准中心高度 ），远光光束在屏幕上的光束中心离地高度应为 0.9H 〜0.975H（H为前照灯基准中心高度）。
4 试验用器具和设备4 .1 前照灯检测仪4.1.1 测量范围为：a） 发光强度：0 cd 〜40000cd；b） 适合前照灯中心高：0.5m〜1.3m4.1.2 示值误差为：a） 发光强度：±15%；b）前照灯中心高：±lcm4.1.3 仪器应定期进行检定和校准，以保证设备测试数据的准确5 试验方法5.1将检测设备处于正常使用工作状态，检查各指示是否处于零位5.2前照灯远光发光强度测试5.2.1 将被检摩托车置于检测仪前面，使被检摩托车前照灯至仪器光接受箱正面的距离为 1m 测量被检摩托车前照灯的基准中心高度为 H5.2.2 将被检摩托车发动，并且使发动机转速稳定工作在标定功率转速以上5.2.3 打开前照灯远光开关，使用仪器自动（或手动）测试前照灯发光强度，并进行记录5.3 前照灯光束照射位置测试5.3.1 将被检摩托车置于检测屏幕前，并与屏幕垂直，使被检摩托车前照灯基准中心距屏幕5m；在屏幕上确定与前照灯基准中心离地面距离H等高的水平基准线及以被检摩托车纵向中 心平面在屏幕上的投影为基准确定的前照灯基准中心位置线5.3.2 打开前照灯近光、远光开关，分别测试前照灯近光束的水平和远光光束在屏幕上光束中 心高度位置。
5.4 在进行下线（出厂）检验时，如果前照灯的照射位置不能满足要求，可对其进行调整后 重新测量摩托车前照灯发光强度及光束照射位置》编制说明本检验方法主要是针对我公司生产、测试的实际情况，将 GB 7258-2004中的前照灯性能 部分进行了等效的转化，以便于进行实际的操作本标准主要针对前照灯的发光强度、照射 位置、远光光束照射位置高度等的测试距离进行了修订下面我们从技术角度和检验两个方 面来进行验证，以证明我司所编制的检验方法标准等效国家标准的要求一、 技术角度分析：前照灯远光发光强度10米处测量的发光强度和 1米测量的发光强度一致的 国家标准要求，前照灯在距离检测屏幕 10米处，近光光束明暗截止线转角或中点的 高度应为 0.6 H ~0.8 H(H 为前照灯基准中心高度)而本企业标准为前照灯在距离检测屏 幕5米处，光束明暗截止线转角或中点的高度应为0.8 H〜0.9H(H为前照灯基准中心高度) 其转换如下示意图 1：示意图1中H为前照灯的基准中心高度，H1为前照灯光束明暗截止线转角或中点在 5米处的高度，H2为前照灯光束明暗截止线转角或中点在10米处的高度以数学推理可得出：tga =(H— H1) /5 = (H—H2) /10H1=(H+H2) /2 因为H2的范围为0.6 H〜0.8H所以可以得出斗的范围为0.8 H〜0.9H。
国家标准要求，前照灯在距离检测屏幕 10米处，远光光束在屏幕光束中心离地的高度应为0.8 H〜0.95 H(H为前照灯基准中心高度)而本企业标准为前照灯在距离检测屏幕5米处，远光光束在屏幕光束中心离地的高度应为0.9 H〜0.95H（H为前照灯基 准中心高度）其转换如下示意图 2：5米处的高度，H2为前照灯光束明暗截止线转角或中点在10米处的高度 以数学推理可得出：tg" =（H—H3）/5 = （H—H4） /10H3=（H+H4） /2 因得出 H4 的范围为 0.8 H ~0.95HH3的范围为0.9 H〜0.975H二、试验验证情况为了对本企业标准和国家标准进行比较，我司随机抽取了 5辆车（XG150ZH）按国家、 企业标准进行了测试，情况如下：1、XG150ZH（5 辆车）的前照灯性能测试情况见表 1：表1 XG150ZH的前照灯性能测试情况标准车辆序号678910国家标近光照射位直咼度（mm）590600630620610准(10m)远光光束中心咼度（mm）760740770780750发光强度（距照度仪10m）1170012200115001160012000企业标近光照射位直咼度（mm）770775790785780准(5m)远光光束中心咼度（mm）855845860865850发光强度（距照度仪1m）1170012200115001160012000屏幕屏幕如上图所示，将前照灯基准中心距屏幕距离10m,改为5m。
由标准中 的明暗截止线高度在0.6H〜0.8H,现在是0.8H〜0.9H前照灯照射位 置高度由标准中的高度0.8H〜0.95H，改为现在的0.9〜0.975;由于前 照灯中心离地面距、前照灯中心离屏幕距离、前照灯在屏幕上明暗截 止线高度、光束构成直角梯形，屏幕移至 5m 处时，正好变成直角梯 形的中纬线，所以明暗截止线高度在5m处的换算如下：（0.6H+H）/2=0.8H（0.8H+H）/2=0.9H同理,前照灯照射位置高度换算如下：（0.8H+H）/2=0.9H（0.95H+H）/2=0.975H从以上结果可以得出,依据国家标准测试的数据与依据企业标准测试的数据完全等效 综上，本试验方法对前照灯发光强度、照射位置、远光光束中心高度等的测试结果等效于国 家标准规定。
