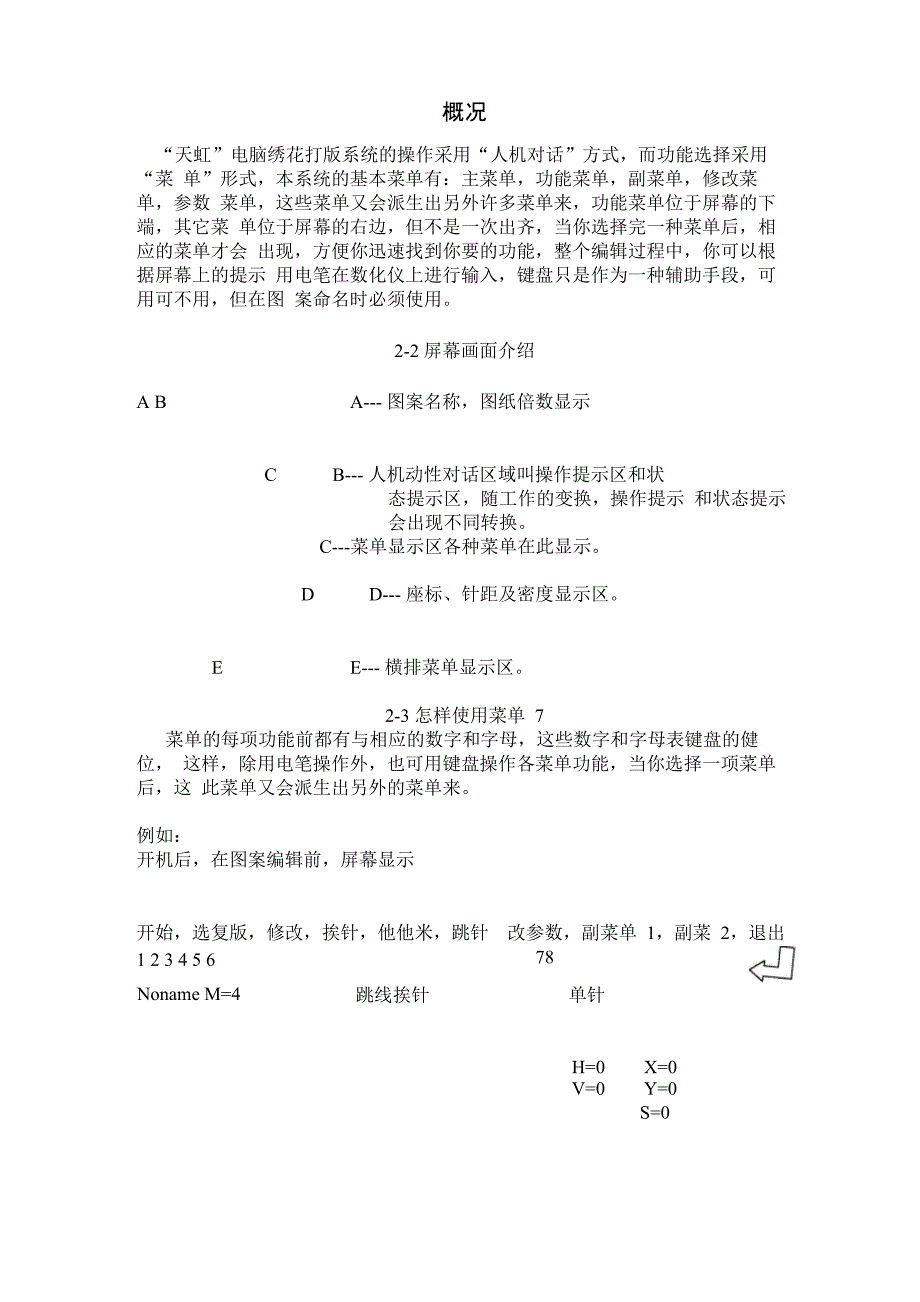

概况“天虹”电脑绣花打版系统的操作采用“人机对话”方式，而功能选择采用“菜 单”形式，本系统的基本菜单有：主菜单，功能菜单，副菜单，修改菜单，参数 菜单，这些菜单又会派生出另外许多菜单来，功能菜单位于屏幕的下端，其它菜 单位于屏幕的右边，但不是一次出齐，当你选择完一种菜单后，相应的菜单才会 出现，方便你迅速找到你要的功能，整个编辑过程中，你可以根据屏幕上的提示 用电笔在数化仪上进行输入，键盘只是作为一种辅助手段，可用可不用，但在图 案命名时必须使用2-2 屏幕画面介绍A B A--- 图案名称，图纸倍数显示C B--- 人机动性对话区域叫操作提示区和状态提示区，随工作的变换，操作提示 和状态提示会出现不同转换C---菜单显示区各种菜单在此显示D D--- 座标、针距及密度显示区E E--- 横排菜单显示区2-3 怎样使用菜单 7菜单的每项功能前都有与相应的数字和字母，这些数字和字母表键盘的健位， 这样，除用电笔操作外，也可用键盘操作各菜单功能，当你选择一项菜单后，这 此菜单又会派生出另外的菜单来例如：开机后，在图案编辑前，屏幕显示开始，选复版，修改，挨针，他他米，跳针1 2 3 4 5 6改参数，副菜单 1，副菜 2，退出78Noname M=4跳线挨针单针H=0X=0V=0Y=0S=0用电笔将光标移到修改菜单，屏幕显示1. 视窗放缩2. 往前一针3. 往后一针4. 连接断点5. 成组开始6. 成组结束7. 往指定针8. 图形修改9. 针点移动0. 删除一针 A. 删除尾段 B. 部分显示C.D. 还原一针 E. 还原全部 F. 搜寻针号 G. 加 针 号 H. 退 出Fl复版定义F2颜色调整F3密度调整 F4参数调整F6成组删除F7成组移动 F9针法更改 F10针法认识这时，屏幕显示的是修改菜单，每项功能前都有与之相应的字母或数字 方便操作人员迅速找到所要的功能。
例如：若你选择键盘上的键位“8”，将又派生出图案修改菜单来屏幕将显示：h= x= v= y= s= dl=边界 间线 密度线阔窄移动X改参数调整1 2 345679退出2-4 开机的顺序（1）首先打开稳压器并查看电压是否正常（2）接着打开电脑主机电源（3）打开显示器电源（4）打开数化仪之电源供给器将主程式磁盘插入驱动A,注意磁盘的防写开关必须拔上封住防写口（注：出带，读带，绘图机待需要使用时才打开电源）第一章 主菜单3-1-1 打版功能所谓打版即用图案的编辑,是打版系统要做的最主要工作,软件的绝大部分功能都是为这项工作服务的,开机后,如果电脑记忆内有图案,则显示： 是否读取内存的花版式 1.是2.否 如要清除,按“2”是则按“1”,则内存花版重现在屏幕上,如记忆内无图案, 屏幕将显示：天虹电脑绣花打版系统 V：5.92 天虹Noname 1.打版功能2．花版读取3．花版储存4．花版调整5．读带功能6．出带功能7．打印绘图8．打印清除9．系统设定A. 磁盘功能0．花版功能B. 直接出带C. 自动开位这是主菜单画面，请将光标移到“1 打版功能”，按一下电笔，屏幕显示所要 选择的颜色，以供操作人员选择。
［选择显示颜色］Noname 鲜蓝鲜绿水蓝鲜红这里的颜色并不等于绣品的颜色，选颜色只是作为一种标记，让工人明了图案 总共有几种颜色，那一种先绣，那一种后绣，以方便放摆绣线的次序，绣品的色 取决于所用的色线本身选颜色时是光标移到你所要的颜色上，按一下电笔，屏幕显示［选择图纸倍数］Noname M=21.2．3．4．5．6．7．8．自选倍数？/所选倍数应该同图纸的放大倍数一致，选倍数，屏幕显示 ［压入图纸的对角座标点位置］Noname 1. 完成 请压入座标点X=Y=S=可根据图案的需要设定起针点，方法是电笔在起针的位置压一下，屏幕显示Noname M=4跳线挨针单针“X ”H=0X=0V=0Y=0S=0开始，选复版，修改，挨针，他他米，跳针，改参数，副菜单1，副菜单 2，退出1 2 3 4 5 6 7 8上面的画面中有一 “X”记号，这就是你刚才设定的起针点，至此你已完成工作, 可进入图案的编辑面就画面内容作一些解释： （1） 跳线挨针绣花机在做〃挨针〃的时候，针与针之间的距离最大只能是12. 7mm,如果 超过此距离它会在中间再下一针，有些图案挨针距离超过12. 7mm且要求中 间不下针，这时采用跳线挨针功能便可做到。
5.短插乱数7. 挨针输入：对点输入/边界输入输入挨针时，挨针的形成法，本版本一定使用边界输入，当电脑屏幕右上角显示的是对线或对点输入时，则挨针不能形成，需在系统设定内将挨针输入 重新设定为边界输入8. 他他输入：边界输入/对线输入输入他他米时，他他米的形成方式二进纸带［起针位置］不加转色表示出带前可在该项功能中进行设定纸带摸式，绣花机框架绣完一个图案后 最后移到何位，要不要加转色号B.绘画模式：不旋转/A4图纸/打印资料打印前，可在此项功能中对绘画模式进行设定C •储存模式：快速/压缩储存模式一般采用压缩模式，因为它慢但储存量多，快速模式，速度快但 贮存量只有压缩的 1/3F9 设定于#2当你在系统设定菜单内选择F9#2，屏幕将显示：系统设定#2 B1.储带牒机A2•花版版机CA03.花版目录GTC05.选数化仪STAR6选打印机350007.停带针数10 8.接带针数9. 转色功能500 A.备用针数B•系统资料C．ENGLISHD. 公司名称9600 E.传输速度储带牒机决定出带时，出带碟设定在A盘B盘，按入“1”键，前面的字母将随之转换花版牒机决定储存图案时，是储存在图案时，是储存 A 盘还是 B 盘。
3）花版目录：一般运用在硬盘上的目录选择（5）选数化仪：共用二种数化仪，本系统配置“ GTCO”（6） 选打印机：这里分别有四种打印机可供选择，你可根据你所需配套选择，本系统配置 STAR7） 停带针数：此处一般设定为 35000针在停下来，超出针数需另拿一盘纸带从 35001 针开始出带，因此，出完 35000 针，出带自动停止8） 按带针数：当出带机完 35000 针停下来叶，超出针数需换一盘纸带接着出，此时，出完 35000针后还会多出四针，用与第一盘纸带接带， 一般设定接带针数“ 10”9） 转色功能：当键入此功能时，屏幕将显示：当转颜色时 1.加锁针2．加空针3．不加针（A） 备用针数：500指利用主磁碟A盘运用的一项功能，可根据实际需要在（0-50000）的 范围内选择一定针数进行自动储存，名为“BACKLP”，一定如选择“500”针时, 则电脑会每隔“500”针进行一次自动储存，另外也可在输入花版时键入“HE LP” 进行自动储存B） 系统资料：是供“打版系统版本”“中央处理器”磁盘类别“等多一些类 别的数据C） ENGLISH：选择中文或英文显示 D ）公司名称：出带时，可将公司名称附在纸带上。
E）传输速度：指外部设备（打印机，出带机，数化仪，绘画机）与电脑之间 的配合速度，一般不随便改动0，花版检查“花版检查”就是查看图案里有几种颜色的用线量，底线用线量，有多少个锁 针，停针，跳针等等，这些资料会显示在屏幕左上角，操作方法：如果是处于编 辑状态，选功能菜单中的“主菜单”后选“花版检查”，如果是要查看磁盘内的 资料，则须选主菜单中的“2花版读取”后选“A花版检查”A 磁碟功能磁盘是一种储存资料档案的磁性媒体，你可以把资料信息上做长期保存，以后 你可随时调出资料重新使用或进行修改，磁碟功能此项设定专门作用于磁碟的一 项功能，包括对磁碟格式化，磁碟与磁碟之间的花版转换，考贝，磁碟目录的设 置等等 1 ）盘格式：如果我们把一张“新盘”（没有任何资料的“空盘”）比喻为一张“白纸” 的话，那么由于电脑不会有“没有格子”里的“白纸”上进行操作，所以我们要 “白纸”上划格子---盘格式化，如果是一张旧盘（存有资料的磁盘）则不需进行 格式化，否则将洗掉盘上原来的内容操作方法：选“磁碟功能”选 F10 盘格式化，屏幕将显示各种格式：天虹.新天虹，田岛，新田岛， ZSK选择相应的格式后，键入输入键，屏幕将显示： 1.是警告，磁盘上所有的花版资料将会被消除，确定吧吗？2.否选 1 “是”后，屏幕变化，电脑开始工作，数字不断跳动，工作完毕后，表示一盘磁碟已格式完，此时，电脑问是否格式化另一盘（Y/N）,如想继续格 式，则另插入新盘，按Y键，否则按N键退回“磁盘功能”菜单。
2）选择主菜单的磁碟功能后，再选择“磁碟功能”时，屏幕显示：目录 花版 针数，颜色，日期 磁盘资料F1目录转换F2加新目录F3资料列印F4花版显示F5花版搜寻F6花版拷贝F7花版删除F8花版更名第二章节 副菜单副菜单（1）圆弧线选了贺弧以后，只需用电笔在数化仪上点三点（成三角形）即可成贺弧，前一 个圆弧的最后一点是同时即是第二个圆弧的第一点 2）挨他他米“挨针”和“他他米”已经做过介绍，“挨他他米”全知称挨针他他米，就是 “挨针”和“他他米”的结合，这种针法专用于做他他米的圆形块和弧形块，操 作方法同挨针 3）三线圆弧 如果你想某条圆弧线三次，‘天虹'打版系统可以提供你一种省时的方法，即选 择副菜单中的“4 三线圆弧”，那么你在编辑时，这条线只须做一次而电脑会自 动替你做三次4) “E”字绣其形状如同英文字母“E”，故称“E字绣”，它通常是用于做贴布绣的包边，操作方法同挨针一样 5 )三线回线当你编辑时，电脑屏幕中你做一条线，当你选择副菜中的三线回线后，电脑会 自动帮你回了三次线 6 )自动回线当你编辑时，已经做完一条线，当你想这条线的尾针点到起针点，一条线变成 两条线时，选择“自动回线”便可做到，先用‘成组开始'和‘成组结束'成组 需要自动回线的部位，然后选“副菜单”的“自动回线”。
7 )左右回线单线或圆弧线以通过结束点的垂直线为轴，以结束点为开始点，左右对称走一 次挨针也可)( 8 )上下回线单线或圆弧线以通过结束点的垂直为轴，以结束点为开始点，上下对称走一次挨针)副菜单“ 2”( 1 )视窗放缩在编辑过程中，为了能够更清楚地看到某部分的纹路，做更精细的打版，你可以将图案局部放大，做法：选择“视窗放缩”，屏幕显示：压入图纸对角点位置： 请压入座标点：1压完第一点，提示你压入第二点，注意这两点的位置应靠近你要放大的那一部分， 如太远就不能达到放大的效果，若想还原，只须在数仪上压两下电笔即可2）下针显示一个图案，不管是从磁盘里调出来的还是编辑过程中的，用正常显示在屏幕上 是看不到其下针的位置的，如想知道绣花机在什么地方下针，就可在功能菜单中 选下针显示，压完后这行会自动转变成“正常显示”，供你下针显示改回正常显 示3）花版量现当编辑完的图案或部分编辑的图案，需要重新显示一遍，可选副菜“2”的花 版重现，。
