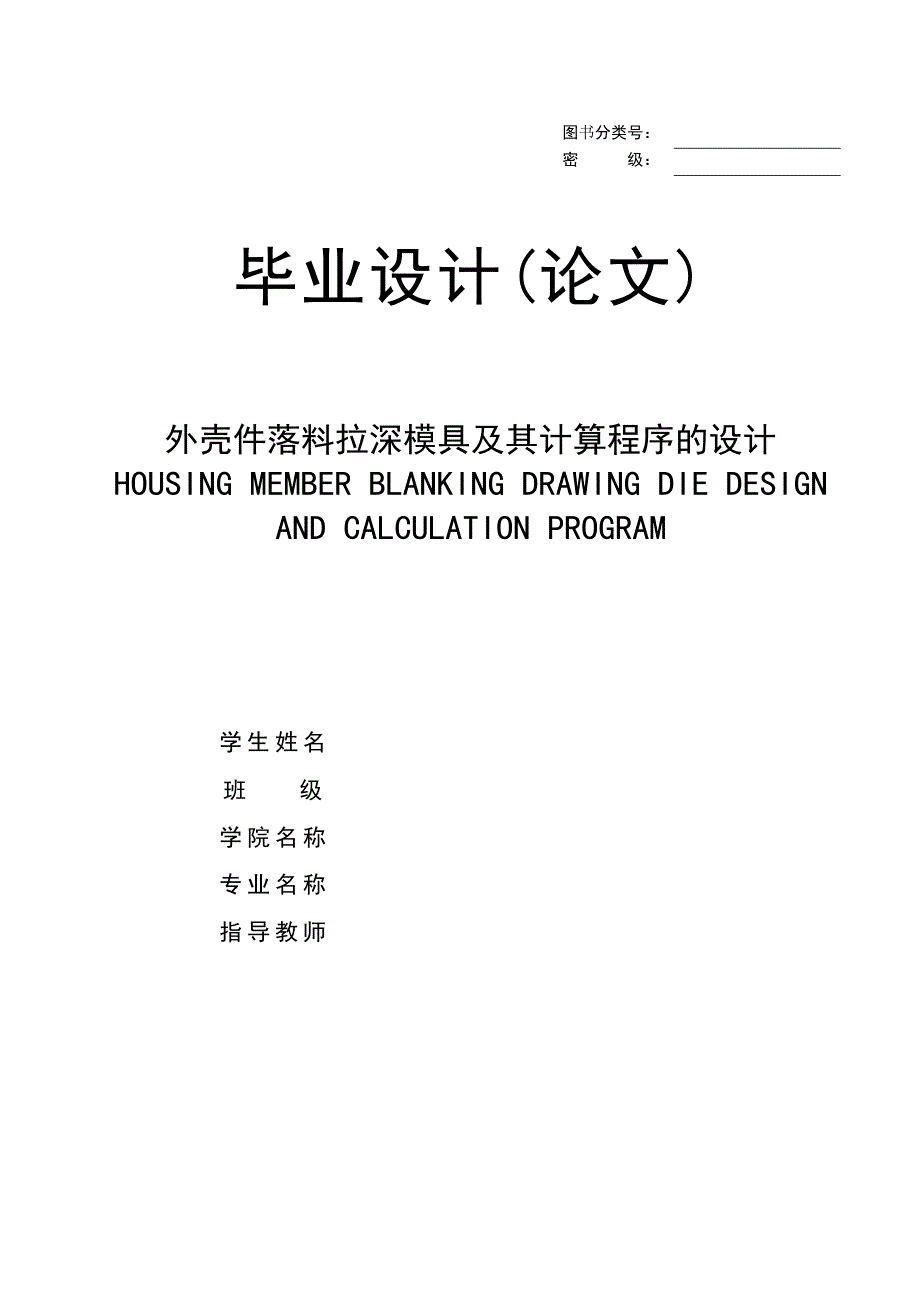

图书分类号：密 级：毕业设计(论文)外壳件落料拉深模具及其计算程序的设计HOUSING MEMBER BLANKING DRAWING DIE DESIGN AND CALCULATION PROGRAM学生姓名班 级学院名称专业名称指导教师 学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注本人完全意识到本声明的法律结果由本人承担论文作者签名： 日期： 年 月 日学位论文版权协议书本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘要冲压技术包括工艺设计和模具设计两个方面它既是冲压生产技术准备工作的基础，又是组织正式生产的依据冲压设计工作在冲压生产中有着举足轻重的地位随着科技的进步，时代的发展，冲压加工已经成为现代化工业生产领域内不可或缺的生产手段之一，更加体现出特有的优越性和重要性本次设计是针对外壳件冷冲模设计设计中广泛应用AutoCAD对其结构进行设计本次的设计先确定冲压的工艺方案，计算出毛坯的尺寸，确定其撘边值，从而确定排样图，计算出各工序的冲压力，之后要计算零件的刃口尺寸确定模具的结构，正、倒装模具的选择，定位方式的选择以及卸料出件方式的选择然后要设计冲模零件，比如导向零件的设计，卸料装置和承料装置的设计等最后确定选择什么装备，通过模具的一些生产要素来确定设备的类型和规格用vb软件设计本次设计中一些计算的程序通过CAD绘制出零件图、模具图和装配图关键词：落料；冲孔；拉深；翻边；冲压技术Abstract Stamping technology, including process design and die design aspects. It is stamping on the basis of technical preparation, and is based on the organization's official production. Stamping design work has a pivotal role in stamping production. With the progress of the development, stamping technology has become one of the means of production in the modern industrial production indispensable, more reflect the unique advantages and importance.This design is for housing piece Die design. Design is widely used AutoCAD design its structure. The first is designed to determine the stamping process scheme, calculated blank dimensions, determine its Da boundary to determine layout diagram, calculated punch pressure of each step, and then to calculate the size of the part edge. Determine the structure of the mold, it is, flip the mold options to choose the way of positioning and unloading a way of selecting members. Then to design a die parts, such as design-oriented parts of the design, discharging device and the reception device. Finalize choose what equipment to determine the device type and size through a number of factors of production molds. Vb software design with the design of some of the procedures in this calculation. Parts diagram drawn by CAD, mold and assembly drawings.Key words: Blanking Punching Drawing Flange StampingTechnology 全套图纸 外文文献扣扣 1411494633目 录摘要 IAbstract II1 绪论 21.1课题研究的目的及意义 21.2国内外模具研究概况 2国内模具研究概况 2国外模具研究概况 41.3课题的主要研究内容 52 冲压工艺设计和冲压力的计 52.2确定冲压工艺方案 62.3工件的毛坯尺寸计算 62.4确定其搭边值 72.5确定排样图 7利用率的计算 7确定其排样图 82.6计算各工序冲压力 83 落料、冲孔、拉深、翻边复合模的设计 103.1模具零件刃口尺寸计算 10尺寸计算原则 10模具间隙的选择 10尺寸分类 11凸、凹模尺寸计算 113.2冲模工作零件的设计与计算 13凸模的计算和校核 13凹模的计算和校核 15凸凹模的计算和校核 164 模具结构零件设计 164.1确定模具的结构形式 16正、倒装结构的选择 16定位方式的选择 17卸料、出件方式的选择 17导向方式的选择 174.2冲模零件的设计 17导向零件的设计 17卸料装置 18承料装置 19挡料和导正装置 19定位装置 20出件装置 20固定板 21垫板 21模柄 21螺钉的选择 22上下模板（模座） 225 设备的选择 245.1模具的压力中心 245.2模具闭合高度的确定 255.3压力机的选取 25设备类型的选取 25设备规格的选择 266计算程序设计 287 结论 30致谢 31参考文献 321 绪论1.1课题研究的目的及意义经过对此课题的钻研,要驾驭机械工艺配备设计的普通方法及基本工序。
稳固模具设计和模具制作等理论知识在生产中的运用；用CAD做毕业设计；知道怎么获取材料、手册查阅自己综合使用理论去处理分析实际问题这个零件成形难度比较高，因为需要对成品进行冲孔和整形，所以冲压过程很复杂它需要多道工序由于工序间存在定位误差，所以会形成缺陷，还有一些其他因素的影响，比如模具的数量大需要操作的人员及冲床较多，所以生产效率低，而且成本高所以，有必要对过程更新，经过分析，复合模具最适合这种情况它可以提高零件质量和生产效率，降低设备投资和工具的成本和更低的配件费1.2国内外模具研究概况1.2.1国内模具研究概况1.2.1.1 我国模具技术的现状从改革开放到现在，中国经济比以前有了飞跃性的发展，模具销量在市场上不断增加最近几年，模具行业快速发展，每年以已经约15％的速度增长，所有制成分的模具工业企业都发生了很大的变化 “模具之乡”——宁波浙江宁波和黄岩区;广东省一些大型企业和乡镇企业的迅速崛，建立了模具制造中心中国现在紧跟着世间发展的步伐，国人素质的提高，人们对产品的质量越来越看重而所有链条中的最基本的要素之一就是模具制造，模具制造技术的高低限制了企业的发展空间它是国家制造业水平的体现。
最近几年来，很多企业的技术都有了很大的进步，都提高了对它的投资力度因为现在技术进步已经是一个企业能够快速发展的重要因素及动力二维CAD在一些国内模具企业中已经得到了普及，而且开始使用一些国际通用软件，更进一步的在冲压模的设计中能够成功的运用一些大型冲压模具像汽车覆盖件模具，这些模具的制造技术已经有了比较明显的进步通过这些年的努力，我们在模具CAD/ CAE/ CAM方面有了很大的发展从改革开放到现在，中国模具工业虽然有了很大的进步，但是我们和美国、德国和日本的国家相比，我们国家还有很多缺陷，和他们还有很大的差距[5] 现在人们日益关注和重视我国模具行业的发展 “模具是工业的生产技术和设备，”这句话已经得到了大家的共识现实生活中很多与我们息息相关的产品都是靠模具成形的模通过模具做出来的东西往往是它本身价值的很多倍 中国现在的模具行业不仅要继续提高它的生产能力，今后更要注重行业的结构调整和提高技术的发展水平调整结构这方面，主要从企业结构调整产品结构向中高档模具开发，改善进出口结构[12]未来冲压模具制造技术发展模具技术应该满足模具产品的质量、精度、价格和交易时间满足这些要求的条件： 1. 全面推广CAD/CAM/CAE技术 模具CAD/ CAM/ CAE技术是模具设计的发展方向。
随着计算机软件的发展和进步，CAD / CAM/ CAE技术已经能在大部分领域使用，企业会越来越重视这些技术的重要性，会加大培训力度;让技术能用在更多的领域由于互联网在世界范围内的快速发展，让CAD/ CAM/ CAE技术能够跨领域进行工作的可能性得到大大的提升2. 模具扫描及数字化系统 高速扫描机和模具扫描系统能够缩短模具的研制周期，它可以扫描实物或模型到加工成功所需的功能另外一些快速扫描系统，可以直接装在已有的机床上，直接进行工作，能够快速完成信息采集，从而生成加工系统程序 扫描系统已在汽车等交通行业，以及电脑电视等电器行业成功使用，相信在为了的几年内会有更好的发展1） 电火花铣削加工 电火花铣削技术，也被叫做电火花创成加工技术，这是能够替代传统的加工电极模腔技术，它是简单的管状电极作为三维或二维轮廓加工的高速旋转，这是电火花领域的一个重要的里程碑这种技术已经在国外使用，这个技术在将来会有更好的发展2） 提高模具标准化程度 我国现在模具标准化程度在提高，但和发达国家还有一些差距3） 优质材料及先进表面处理技术 用来提高模具的寿命，采用好的材料和用正确的表面处理技术来提高能否最大程度的发挥模具钢材料性能最主要是靠模具热处理和表面处理。
采用真空热处理是现在模具热处理的一个。
