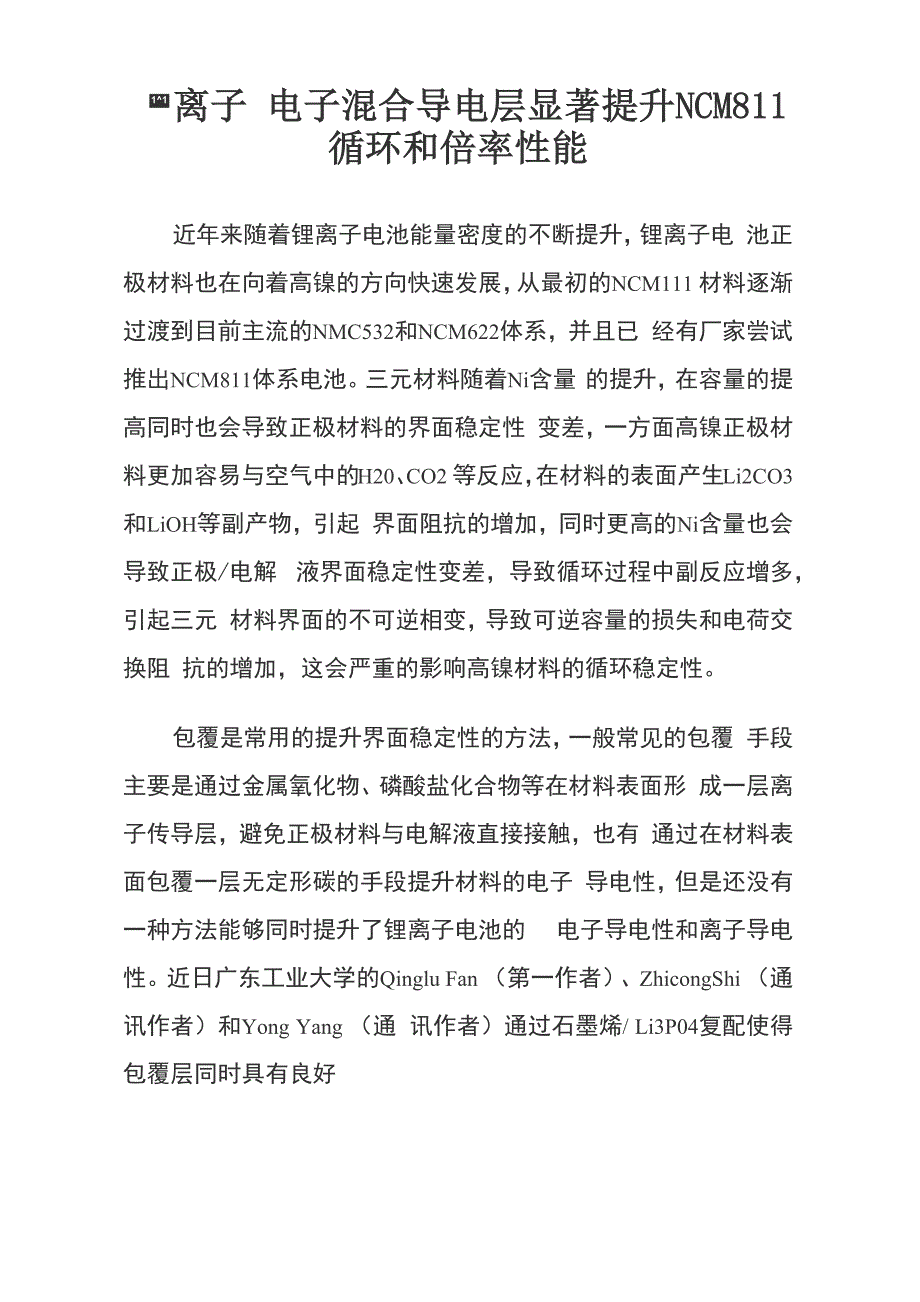

1^1离子 电子混合导电层显著提升NCM811循环和倍率性能近年来随着锂离子电池能量密度的不断提升，锂离子电 池正极材料也在向着高镍的方向快速发展，从最初的NCM111 材料逐渐过渡到目前主流的NMC532和NCM622体系，并且已 经有厂家尝试推出NCM811体系电池三元材料随着Ni含量 的提升，在容量的提高同时也会导致正极材料的界面稳定性 变差，一方面高镍正极材料更加容易与空气中的H20、CO2 等反应，在材料的表面产生Li2CO3和LiOH等副产物，引起 界面阻抗的增加，同时更高的Ni含量也会导致正极/电解 液界面稳定性变差，导致循环过程中副反应增多，引起三元 材料界面的不可逆相变，导致可逆容量的损失和电荷交换阻 抗的增加，这会严重的影响高镍材料的循环稳定性包覆是常用的提升界面稳定性的方法，一般常见的包覆 手段主要是通过金属氧化物、磷酸盐化合物等在材料表面形 成一层离子传导层，避免正极材料与电解液直接接触，也有 通过在材料表面包覆一层无定形碳的手段提升材料的电子 导电性，但是还没有一种方法能够同时提升了锂离子电池的 电子导电性和离子导电性近日广东工业大学的Qinglu Fan （第一作者）、ZhicongShi （通讯作者）和Yong Yang （通 讯作者）通过石墨烯/ Li3P04复配使得包覆层同时具有良好的离子导电性和电子导电性，不仅大幅改善了材料的循环稳 定性，也使得材料的倍率性能得到了提升。
I Jlhiunn对于高镍材料而言由于表面的高活性，与空气中H20和 CO2反应产生的LiOH、Li2CO3等副产物几乎是无法避免的， 针对高镍材料的这一特性Qinglu Fan采用1%的H3P04溶液 对其进行腐蚀，在材料颗粒的表面形成一层具有良好离子电 导率的Li3PO4层，然后再与石墨烯进行混合得到最终产物下图为不同材料的扫描电镜图片，从下图b看到经过 H3PO4腐蚀处理后，NCM811材料表面形成了一层均匀分布的 Li3PO4小颗粒，从下图c可以看到石墨烯混合后，石墨烯碎 片成功的附着在NCM811材料的表面通过透射电镜可以确认，经过H3P04腐蚀后NCM811材料颗粒表面形成了一层厚度为10nm左右均匀的Li3PO4保护层下图为经过处理的NCM811材料的电化学性能测试结果, 从图中能够看到无论是在25°C还是在55°C下，有Li3P04保 护层的NCM811材料的首次充放电库伦效率都有了非常显著 的提升，这主要是因为Li3PO4保护层抑制了电解液与活性 物质的副反应的发生，而这同样有利于NCM811材料循环性 能的提升在3. 0-4.3V之间以0.5C倍率进行循环150次后， 没有保护层的材料容量保持率仅为88.1%,而有Li3PO4保护 层的LPO-NCM811材料和GN-LP0-NCM811材料（同时含有石 墨烯）的容量保持率则分别达到93.5%和94.3%。
如果将循 环温度提升到55C,三种材料在循环性能上的差距将变的更加明显，从下图d能够看到在55°C下循环100次后，没有保 护层的NCM811材料容量保持率仅为75. 5%,而LPO-NCM811 和GN-LP0-NCM811材料的容量保持率则分别提高到了 92.1% 和 94.2%b)曲弋 J.04.3V OXo B.«4.2;G4n *・**Hi- 4JCA 二c-l-u幻 Odt- 25$ ?； 1M i?5 1specific caoacKy (rnwvg)0.2C-05C 3 (M 阳 25Ct Pnstns-NCM&ll-TC.?%■ LP&NCM8n41.2flfcW)160IGO8000200* Prt^rM.HCMin v LPO-NCMail-Giy-LPQ-wwai:30话机対的惟炖1站150Cytie numtw {nl= B^-I GN-LPO-NCM811材料优异的倍率性能主要源自两个方面：首 先是表面的Li3P04保护层具有优异的离子电导率，从而促 进了 Li+的扩散；其次是材料中添加的石墨烯提供了优良的 电子扩散通道，降低了颗粒之间的接触电阻，两方面共同作 用显著改善了 NCM811材料的倍率性能頁 W H 20 2S 30 15Cwti# nunitef (r-2 O 8 LD 4 |卜|斗 3 3 3 b rimnLHIsCLPri^iiift-NCMS11IOC SC 兀 IC OSC Q2C60 80 1W IM 140 1«0 160 K»150Capacity (TAhqiJ吁”!”耳jq磔声60 60 tOO 1M tW 1« 180 2MCSpet叩伽gj■3MWMCM311Capacity i必1007550* GN-LPONCM81150 100150 200 250Cyde number (n)30Q □ inn下图a和b为循环前后的三种NCM811材料的EIS图谱, 从图中能够看到该材料的EIS图主要有三部分组成：高频区 半圆，主要是SEI膜阻抗；中频区半圆，主要是材料的电荷 交换阻抗；低频区的扩散曲线。 从下表的拟合结果来看，没 有保护层的材料在经过循环后RSEI和RCT都出现了明显的 增加，而具有保护层的LP0-NCM811材料和GN-LPO-NCM811 材料则增长较少，表明没有保护层的材料的界面副反应比较 多，而Li3P04保护层的存在大大减少了界面副反应，提升 了材料的循环稳定性Tiblnilie EtH唸 rraults of H.- Gid K , jnd rhe ecu加cl U/ fram di?c,tra:htmw^il inipc由jut: spmnurf prktkic hCh^Ti, I.,
GN-LPO-NCM811材料优异的倍率性能主要源自两个方面：首 先是表面的Li3P04保护层具有优异的离子电导率，从而促 进了 Li+的扩散；其次是材料中添加的石墨烯提供了优良的 电子扩散通道，降低了颗粒之间的接触电阻，两方面共同作 用显著改善了 NCM811材料的倍率性能頁 W H 20 2S 30 15Cwti# nunitef (r-2 O 8 LD 4 |卜|斗 3 3 3 b rimnLHIsCLPri^iiift-NCMS11IOC SC 兀 IC OSC Q2C60 80 1W IM 140 1«0 160 K»150Capacity (TAhqiJ吁”!”耳jq磔声60 60 tOO 1M tW 1« 180 2MCSpet叩伽gj■3MWMCM311Capacity i必1007550* GN-LPONCM81150 100150 200 250Cyde number (n)30Q □ inn下图a和b为循环前后的三种NCM811材料的EIS图谱, 从图中能够看到该材料的EIS图主要有三部分组成：高频区 半圆，主要是SEI膜阻抗；中频区半圆，主要是材料的电荷 交换阻抗；低频区的扩散曲线。
从下表的拟合结果来看，没 有保护层的材料在经过循环后RSEI和RCT都出现了明显的 增加，而具有保护层的LP0-NCM811材料和GN-LPO-NCM811 材料则增长较少，表明没有保护层的材料的界面副反应比较 多，而Li3P04保护层的存在大大减少了界面副反应，提升 了材料的循环稳定性Tiblnilie EtH唸 rraults of H.- Gid K , jnd rhe ecu加cl U/ fram di?c,tra:htmw^il inipc由jut: spmnurf prktkic hCh^Ti, I.,
