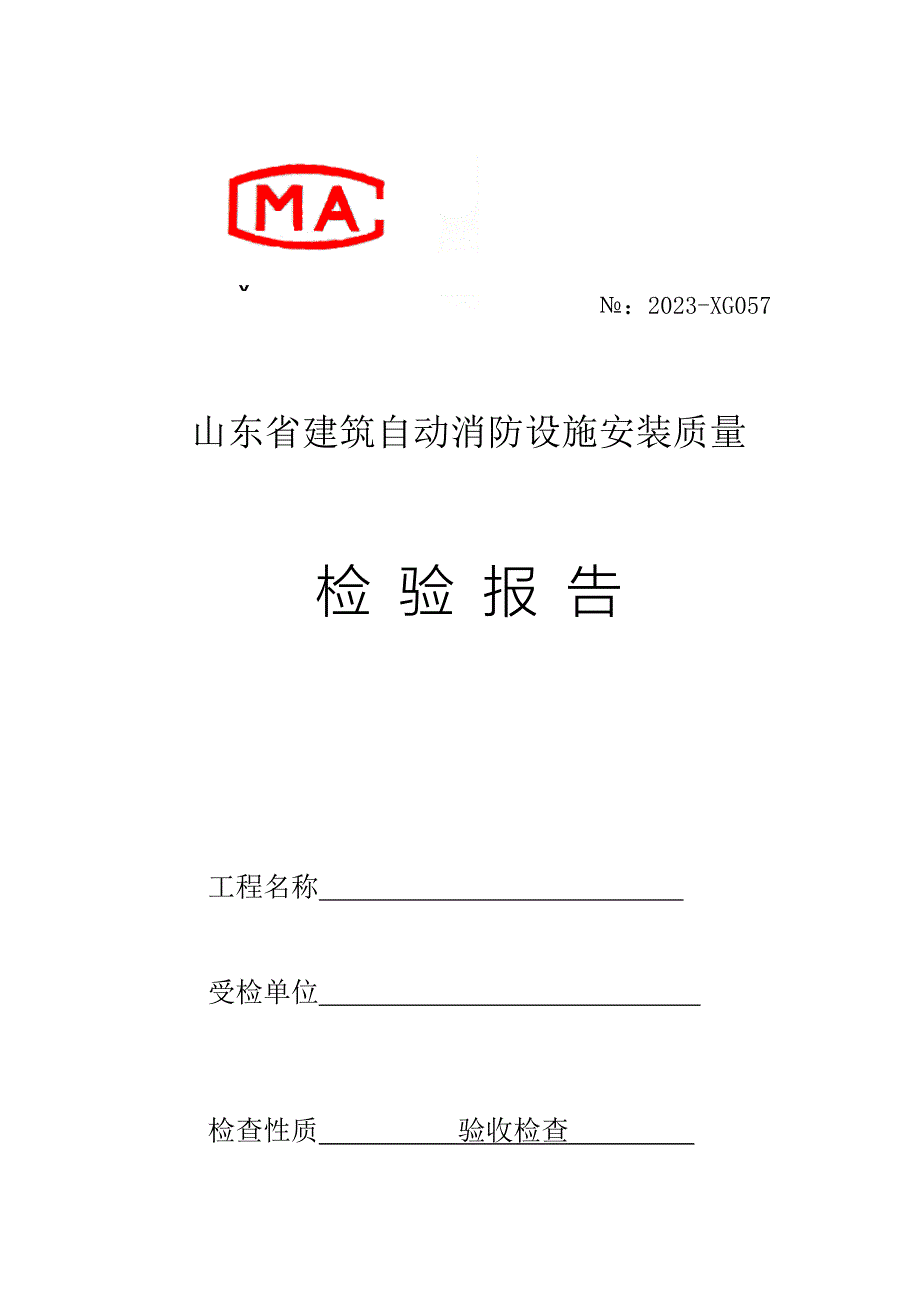

X №：2023-XG057山东省建筑自动消防设施安装质量检 验 报 告工程名称 受检单位 检查性质 验收检查 山东省广安消防技术服务中心注 意 事 项1、报告无“检测专用章”无效2、复制报告未重新盖“检测专用章”无效3、报告无编制人、审核人、批准人签字无效4、报告涂改无效5、对检查报告如有异议，应于收到报告之日起三十日内向我单位提出，过期无效6、检查报告仅对检测的消防设施当时安装质量负责7、本报告各页均为报告不可分割之部分，使用者单独抽出某页而导致误解或用于其它用途及由此导致的后果，本中心不承担相应的法律责任地址：济南市北园水屯路59号邮政编码：250033 ：0531—85124490/91/92/93转8819、8817：0531—88965119山东省广安消防技术服务中心检 验 报 告 №：2023-XG057工程名称 工程地址 受检单位 施工单位 建筑面积12047m2建筑层数地上4层，地下1层建筑高度16.2m检查环境条件温度：13.1℃；相对湿度：40%温度：17.4℃；相对湿度：41%检查日期2023.09.042023.09.30检查依据DB37/242－2023委托日期2023.07.09检验结论经检测：该工程火灾自动报警系统，消火栓系统，自动喷淋系统，火灾应急照明和疏散指示标志系统，消防系统，漏电火灾报警系统，防排烟系统已达成标准DB37/242-2023《建筑消防设施安装质量检查评估规程》规定，鉴定合格。
检测专用章：签发日期：2023年10月08日备注该工程相关资料于2023年10月08日送至本中心批准： 审核： 编制：共18页 第1页山东省广安消防技术服务中心 检 测 报 告 重要问题说明 №：2023-XG0571、 火灾自动报警系统的布线采用暗敷，施工单位提供证明符合技术规定；2、 本次仅对该工程消火栓系统中的室内消火栓系统进行检测；3、 该工程室内消火栓系统采用市政管网供水；4、 本次仅对该工程1-4层进行检测 以下空白共18页 第2页山东省广安消防技术服务中心检 验 报 告火灾自动报警系统 №：2023-XG057检查项目标 准 要 求检查类别检 测 结 果单项鉴定火灾报警控制器1文字符号(4.1.5.1)控制器应具有中文功能标注和信息显示A符合规定合 格文字符号和标志应明显、清楚C符合规定合 格2牢固度（4.1.5.3）安装牢固、平稳、无倾斜。
B符合规定合 格安装在轻质墙上，应采用加固措施B/3壁挂安装 (4.1.5.2.1)控制器安装在墙上时，其底边距地面高度应为1.3m～1.5mB1.5m合 格火灾报警控制器安装在墙上时，应操作方便B符合规定合 格靠近门轴的侧面距墙不应小于0.5mC0.1m不合格正面操作距离不应小于1.2mC1.65m合 格4落地安装 (4.1.5.2.2)正面操作距离，设备单列布置时，应≥1.5mB/正面操作距离，设备双列布置时，应≥2mB/其中一侧靠墙安装时，另一侧距墙不应小于1mC/需从后面维修时，其后面板距墙不应小于1mC/在值班人员经常工作的一面，距墙不应小于3mC/底边宜高出地坪0.1m～0.2mC/5引入控制器接 线(4.1.5.4)配线应整齐、避免交叉，并应固定牢固B符合规定合 格电缆芯线和所配导线的端部，均应标明编号，笔迹清楚，不易褪色B符合规定不合格端子板的每个接线端子，其接线不得超过两根B符合规定合 格导线应绑扎成束C符合规定合 格电缆芯和导线，应留有不小于20cm的余量C20cm合 格共18页 第3页山东省广安消防技术服务中心检 验 报 告火灾自动报警系统 №：2023-XG057 检查项目标 准 要 求检查类别检 测 结 果单项鉴定 火灾报警控制器6接地保护 (4.1.5.5)控制器应有接地保护。
A符合规定合 格控制器接地应有标志，且接地标志应明显、持久C符合规定合 格7接地电阻 (4.1.5.6)报警系统接地采用专用接地装置时，接地电阻值不应大于4ΩA/报警系统接地采用共用接地装置时，接地电阻值不应大于1ΩA/8接地线 (4.1.5.7)火灾自动报警系统应设专用接地干线，并应在消防控制室设立专用接地板专用接地干线应从消防控制室专用接地板引至接地体A/专用接地干线应采用铜芯绝缘导线，其线芯截面积不应小于25mm2A/由消防控制室接地板引至各消防电子设备的接地线应选用铜芯绝缘导线，其线芯截面积不应小于4mm2B4mm2合 格9绝缘电阻（4.1.2.7）火灾自动报警导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻值，其对地绝缘电阻值不应小于20MΩB30MΩ合 格10电源(4.1.5.8)火灾报警控制器应设主电源和直流备用电源A符合规定合 格控制器主电源应有明显标志C符合规定不合格主电源应采用专用供电回路供电A符合规定合 格控制器的主电源引入线，应直接与专用供电电源连接，严禁使用电源插头A符合规定合 格共18页 第4页山东省广安消防技术服务中心检 验 报 告火灾自动报警系统 №：2023-XG057检查项目标 准 要 求检查类别检 测 结 果单项鉴定火灾报警控制器11隔离器设立(4.1.5.9)采用总线传输信号的火灾报警控制器，应在其总线上设有总线隔离器。
A/若探测器、报警按钮等部件自身带有隔离作用可不再设隔离器B/隔离器的设立应符合设计规定，并宜按楼层或防火分区设立B/12报警音响(4.1.5.10)音响报警装置发出的音响，应与背景噪音有明显的区别B符合规定合 格13火灾报警功能(4.1.5.11.1)控制器应能直接或间接地接受来自火灾探测器及其它报警触发器件的火灾报警信号，发出声、光报警信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直至手动复位A符合规定合 格控制器应有专用火警总指示灯（器）控制器处在火警状态时，火警总指示灯（器）应点亮A符合规定合 格火灾报警声信号应能手动消除，当再有火灾报警信号输入时，应能再次启动A符合规定合 格控制器使用打印机记录火灾报警时间时，应打印出月、日、时、分等信息A符合规定合 格14故障报警功能(4.1.5.11.2)控制器应设专用故障总指示灯（器），无论控制器处在何种状态，只要有故障信号存在，该故障总指示灯（器）应点亮A符合规定合 格当控制器内部、控制器与其连接的部件间产生故障时，应能在100ｓ内发出与火灾报警信号有明显区别的故障声、光信号，故障声信号应能手动消除，再有故障信号输入时，应能再启动。
A25s合 格故障信号应保持至故障排除A符合规定合 格控制器的故障信号在故障排除后，可以自动或手动复位A符合规定合 格共18页 第5页山东省广安消防技术服务中心检 验 报 告火灾自动报警系统 №：2023-XG057 检查项目标 准 要 求检查类别检 测 结 果单项鉴定火灾报警控制器15自检功能(4.1.5.11.3)控制器应有本机自检功能A符合规定合 格控制器应能手动检查其面板所有指示灯（器）、显示器的功能A符合规定合 格16电源功能(4.1.5.11.4)控制器的电源部分应有主电源和备用电源转换装置 A符合规定合 格当主电源断电时，能自动切换到备用电源A符合规定合 格当主电源恢复时，能自动转换到主电源A符合规定合 格应有主、备电源工作状态指示C符合规定合 格主、备电源的转换不应使控制器产生误动作A符合规定合 格当交流供电电压变动幅度在额定电压（220V）的110%和85%范围内时控制器应能正常工作 A符合规定合 格消防联动控制装置1壁挂安装 (4.1.7.3.1)消防联动控制装置安装在墙上时，其底边距地面高度应为1.3m～1.5m。
B/消防联动控制装置安装在墙上时，应操作方便B/靠近门轴的侧面距墙不应小于0.5mC/正面操作距离不应小于1.2mC/2落地安装 (4.1.7.3.2)正面操作距离，设备单列布置时，应≥1.5mB/正面操作距离，设备双列布置时，应≥2mB/其中一侧靠墙安装时，另一侧距墙不应小于1mC/需从后面维修时，其后面板距墙不应小于1mC/在值班人员经常工作的一面，距墙不应小于3mC/底边宜高出地坪0.1m～0.2mC/共18页 第6页山东省广安消防技术服务中心检 验 报 告火灾自动报警系统 №：2023-XG057 检查项目标 准。
