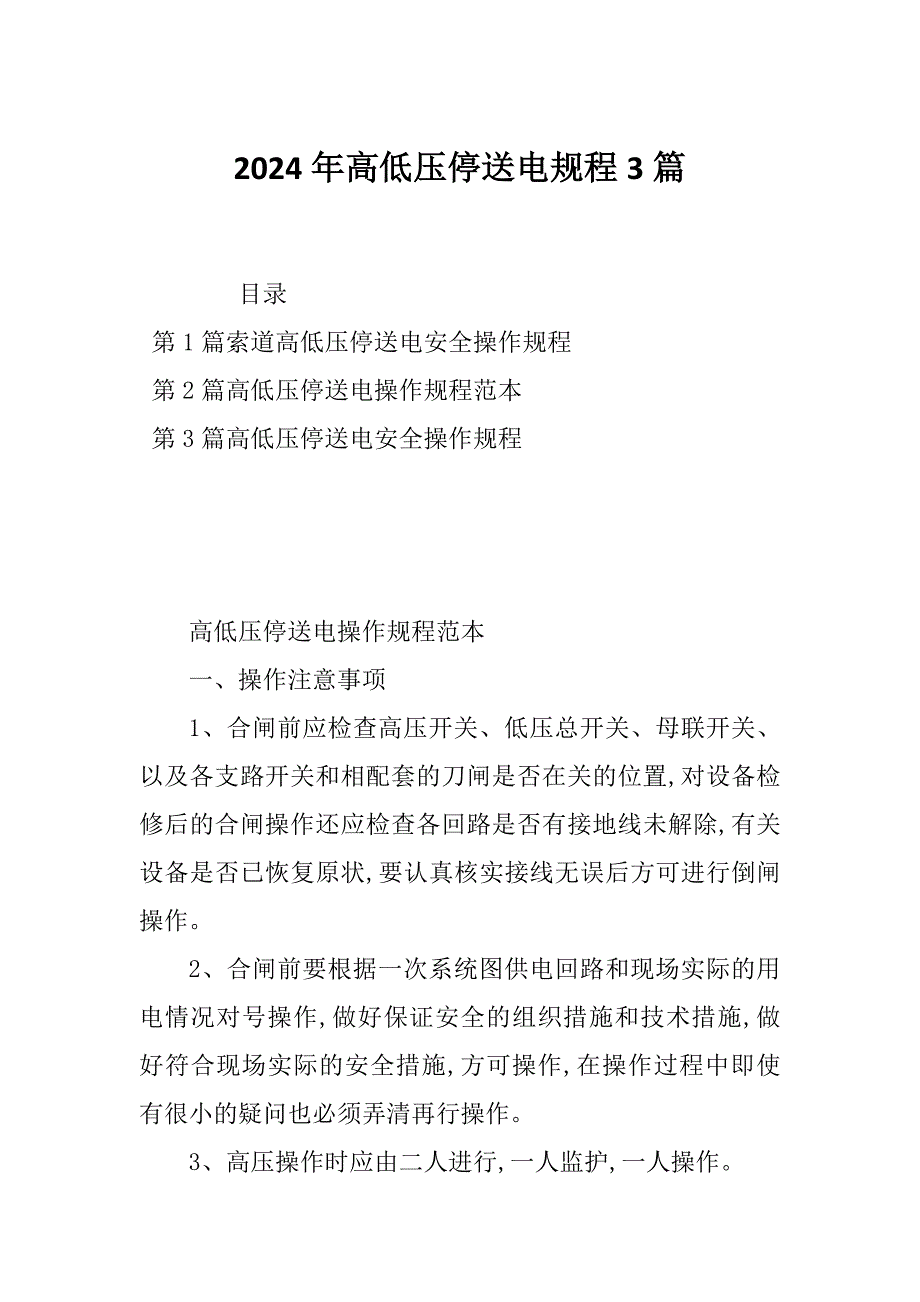

2024年高低压停送电规程3篇 目录 第1篇索道高低压停送电安全操作规程 第2篇高低压停送电操作规程范本 第3篇高低压停送电安全操作规程 高低压停送电操作规程范本 一、操作注意事项 1、合闸前应检查高压开关、低压总开关、母联开关、以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已恢复原状,要认真核实接线无误后方可进行倒闸操作 2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作,做好保证安全的组织措施和技术措施,做好符合现场实际的安全措施,方可操作,在操作过程中即使有很小的疑问也必须弄清再行操作 3、高压操作时应由二人进行,一人监护,一人操作 二、停送电操作原则 1、送电原则:要按先合刀闸、后合负荷开关;先合高压开关,后合低压开关;先合侧刀闸,后合负荷侧刀闸;先合电源侧开关,后合负荷侧开关的原则进行 2、停电顺序:与上述操作原则相反 三、送电流程 (一)送电流程 1、检查设备复位情况。
2、拆除停电时挂的标示牌 3、拆除停电后挂的所有接地线解除接地刀闸 4、合上高压电源进线刀闸,检查电压指示 5、合上需送电的高压支路电源进线刀闸 6、合上需送电的高压负荷开关 7、检查变压器各相、线电压是否为380/220v 8、合上低压进线电源侧刀闸 9、合上低压进线侧 10、根据运行情况确定是否合母联刀闸、开关 11、合上电源切换柜进线刀闸 12、合上电源切换柜,并把kk开关转至手动位 13、根据要求合上各支路电源进线刀闸、断路器 14、 投入无功补偿装置并转入自动运行 15、 检查各主干及支路电源是否对称,各元件是否发热过载 (二)全部停作流程: 1、把柜控制器的开关转至手动位置并逐组切除 2、拉开电容柜断路器、刀闸并放电 3、切断各支路送电断路器及支路电源进线刀闸 4、把电源切换柜及发电机控制柜kk开关扳至停止位置 5、切断母联开关及母联刀闸 6、切断各路低压电源进线主空气开关及低压主刀闸 7、切断各支路高压断路器及高压支路隔离开关。
8、切断高压电源进线总负荷开关及总刀闸(隔离开关) 10、对高低压侧电源进出线、母线、变压器、、电缆及开关,刀闸上下各侧进线反复验电,并充分放电验电时应反复试验验电器证明验电器完好 11、在可能来电的各侧分别装设接地线(先接地端、后接导体端)并合上高压支路接地刀闸 12、在可能来电的各机房,开关柜分别立即上锁并悬挂“线路有人工作,严禁合闸”的标识牌 停送电安全工作规程 第一条:停送电工作是直接关系着煤炭安全生产和职工生命安全的重大问题,做好停送电安全工作是一项科学的技术管理工作根据《煤矿安全规程》和《电业安全工作规程》及集团公司广大机电职工长期工作经验制定本《停送电安全工作规程》一切电气工作人员,在执行停送电工作时,必须严格遵守本规程 第二条:发布停送电命令或执行停送电工作的人员,必须是按规定经过电气安全规程考试合格,熟悉所辖范围内的供电系统的人员担任,操作人员必须是持有“”的人员担当没有电工合格证的人员一律不得执行停送电工作 第三条:井上下一切电气设备,凡在进行停送电工作时,除遵守《煤矿安全规程》和《电业安全工作规程》外,并执行本规程。
若本规程与国家规程有抵触时,以国家规程为准 第四条:停送电操作人员,对违反本规程的命令有权拒绝执行,同时向发令人申诉理由,提出更正意见,经更正符合本规程要求时,才能执行 第五条:对认真执行本规程避免造成事故者,应给予表扬或奖励对违反本规程造成事故者,应认真分析,吸取教训,视情节轻重,给予处罚,直至追究刑事责任 第六条:任何电气设备(包括电缆和电线),无论在检查、修理、安装、迁移、拆除、接电、解脱电源等工作时,要严格禁止带电作业 第七条:本规程所谓“带电”按其危险程度规定如下: (1)无论任何电气设备(包括电缆和电线),其电压在36伏及以上的导电部分和失去绝缘性能的电缆电线均认为是“带电部分” (2)无论任何电气设备(包括电缆和电线)虽已切断电源,但未妥善地完成验电、放电、接地、短路之前仍认为是“带电”部分 (3)一切电气设备的外壳,配电设备的构架,电缆的附件和电缆的金属外皮等的接地装置遭到破坏时,即认为是“带电”部分 第八条:本规程所谓“停送电工作”系指执行第6条任务时,在井上下降配电站(室)输配电线路上,动力和照明等设备的开关上,进行停送电操作及在被停电部分的一切电气设备上进行工作,不论全部的或局部的,凡有以上工作,均称为“停送电工作”。
第九条:本规程适用于集团公司所属各单位范围内的停送电工作,作为贯彻《煤矿安全规程》和《电业安全工作规程》的具体规定各单位在执行中如遇特殊情况,可根据现场具体要求,另制定补充措施,但不得与本规程相抵触 第十条:各单位在执行中,要广泛收集群众意见,随时报集团公司,以便不断总结经验和教训,使本规程逐步完善 第一章 一般规定 第十一条:井上下所有降、配电站(室),必须挂有该供电范围内的供电系统图,当系统变动时应随之修改,必须作到图与实际相符所有开关上应该装设标志牌,标明开关的名称和编号,以供操作人员识别,防止发生误操作 第十二条:检修、改装井上下一切线路时,应做好如下事项: (1)开工前,井上应绘制按地形方向,导线排列位置和交叉顺序的线路布置草图,将检修或改装部分用醒目的颜色标明井下应将原线路图和改造图同时出两份,用文字说明改装步骤 (2)在绘制草图时,要特别注意反馈电的可能性,如双回路、环行线路、变压器和电压等,均须在其可能反馈电的回路中表示明显的断开点,安排防止反送电的措施,并指定专人检查断开的情况是否可靠 (3)工作前,工作负责人应召集参加该项工程的工作人员,把检修或改装的目的、任务、安全措施和人员分工,按图讲解清楚。
第十三条:在备用和停用的设备、线路上进行工作时,也应履行停送电手续,事前与有关单位和人员联系清楚,并妥善地完成验电、放电、接地和短路,证明确实无电时才能进行工作,否则认为“带电”,不得进行工作 第十四条:在进行高压停送电工作时,必须使用合格的安全用具(绝缘手套、绝缘鞋、绝缘台等) 第十五条:如遇分路开关突然掉闸可按照下列规定处理 (1)供井下的分路开关掉闸,没有查明原因不准抢送 (2)供井上的分路开关柜因过流动作掉闸(有动作指示),必须通知有关单位查明原因,待切断事故点后,方可进行送电 (3)确系由于操作机构失灵,或受到某种原因的碰触和震动而造成的掉闸,可以抢送 (4)由于系统短路,使装有无压释放器的井下分路开关动作掉闸,又查明确非本开关馈出系统的事故(过流继电器无动作指示时),也可抢送 第十六条:已经停电的设备和线路,随时都有突然来电的可能,所以在未完成安全措施之前,不得触及设备和线路或进入遮护栏内 第十七条:在双电源供电的设备和线路上停电工作(包括环行供电方式)或双回线任停其中一回线路工作时,必须同时申请切断工作点两端的电源,以防反馈。
且停电工作点两侧都必须进行接地短路,使工作人员处于接地线包围中,以确保安全 第二章 对停送电工作人员的要求及职责范围 第十八条:对下列情况者,不得令其参加停送电有关工作: (1) 精神病患者 (2) 有影响工作的残疾人员 (3) 工作前饮酒或者因其他原因致使精神不振者 (4) 未经安全规程考试合格,没有发给“电工证”者 (5) 如需登杆爬高,不得患有高血压症致使头晕者 第十九条:一切电气工作应学会触电紧急急救法 第二十条:对停送电工作人员的要求 (1)全矿性的停送电负责人,应由负责全矿的输配电技术人员担任局部性的停送电负责人,应由该专责范围内的技术人员担任停送电负责人不在时,可由单位领导指定能胜任的人员一人负责代理 (2)检修工程的停送电工作,应由该项工程的负责人或由该项工程负责人委派一名能胜任的人员担任 (3)停送电操作,由降、配电站(室)专责值班人员担任,在高压(3kv及以上)设备上进行操作时,一般应有二人来执行,其中一人对设备较为熟悉者作监护井下单人值班的配电室停送电操作可由一人执行无人值守的配电室和局部地区的开关停送电操作,应由工作负责人指派能胜任此工作的人员一人担任,中途不得随便更换人员。
第二十一条:停送电工作人员的职责范围 (1)停送电负责人,负责安排全部停送电的有关工作,审查停送电申请,签发工作票,发布停送电命令,对外联系停送电事项,办理停送电手续,监督检查工作人员遵守本规程 (2)工作负责人负责本工作范围内的停送电工作,正确指挥全部工作和发布停送电命令工作前,对工作人员交代清楚工作任务和安全措施,监督、监护工作人员遵守本规程 (3)工作负责人在送电之前后负责检查一切安全措施是否完备妥善,有关开关的合闸位置是否正确可靠 (4)停送电操作人,必须严格按照合闸与拉闸的操作顺序进行操作,并负责完成保证安全的技术措施不经本范围工作负责人许可,不准任何人代替如遇漏电、火灾等特殊情况可不受此限,但没有电气常识和对电气设备及线路系统不熟悉的人,也不得进行操作 (5)凡在两人值班的降、配电站(室)进行停送电操作时,必须有监护人认真监护,及时纠正错误的操作,监护人的技术水平一般不得低于操作人 第二十二条:外单位来联系停送电工作的人员,必须持有单位介绍,否则不予接待 第二十三条:停送电工作人员,必须熟悉本范围内的输配电系统。
第三章 停送电制度 第二十四条:发布停送电命令和接受命令时,必须严格执行以下制度: (1)必须由本范围的工作负责人一人发布停送电命令 (2)发布人应向操作人严肃地、反复地交代清楚命令内容 (3)接受命令人接到命令后,应详细做好记录(指有人值班的降、配电站室),然后根据记录再向发令人重复一遍,如对命令内容有怀疑时,应要求发令人加以解释 (4)发布送电命令时,命令人与操作人应彼此提问,如线路上的所有工作人员是否已经全部撤离短路接地线是否已经拆除周围环境是否已经清理妥善还有无阻碍物等等,以提醒对方注意和警惕,保证安全送电 第二十五条:进行停送电工作时,应按下列步骤办理 一、 在有人值班的降、配电站(室)进行停送电工作时: (1)在设备或线路上进行工作之前,必须由工作负责人提前与有关单位联系,安排好单位之间的配合事项 (2)申请停电时(包括井下高压系统),由申请停电的工程负责人填写停电工作票或停电联系单,经主管降、配电站(室)的技术人员签发后,交降、配电站(室)值班负责人 。
