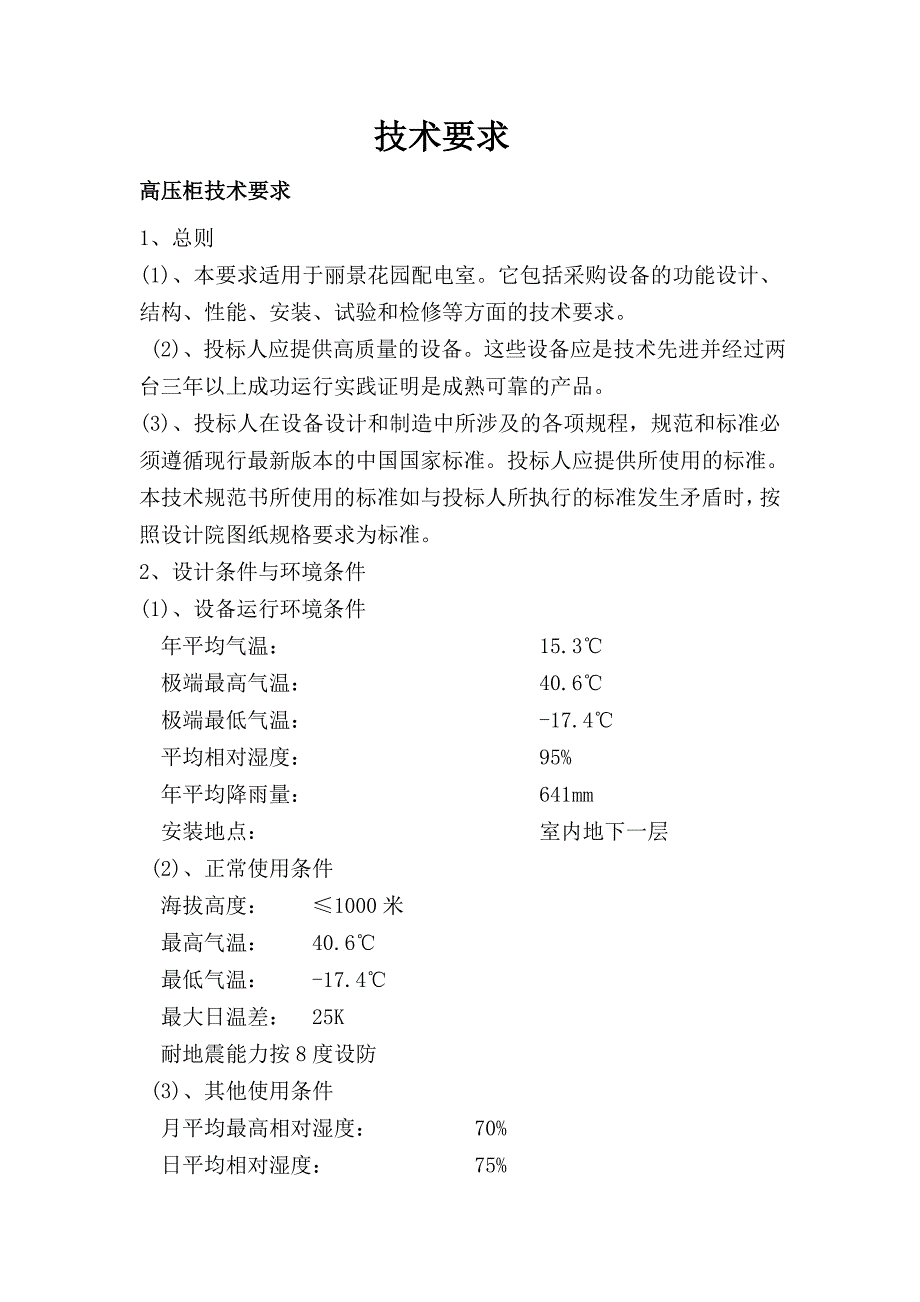

技术要求高压柜技术要求1、总则(1)、本要求适用于丽景花园配电室它包括采购设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求 (2)、投标人应提供高质量的设备这些设备应是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品3)、投标人在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准投标人应提供所使用的标准本技术规范书所使用的标准如与投标人所执行的标准发生矛盾时，按照设计院图纸规格要求为标准2、设计条件与环境条件(1)、设备运行环境条件 年平均气温： 15.3℃ 极端最高气温： 40.6℃ 极端最低气温： -17.4℃ 平均相对湿度： 95% 年平均降雨量： 641mm 安装地点： 室内地下一层 (2)、正常使用条件 海拔高度： ≤1000米 最高气温： 40.6℃ 最低气温： -17.4℃ 最大日温差： 25K 耐地震能力按8度设防 (3)、其他使用条件 月平均最高相对湿度： 70% 日平均相对湿度： 75% 系统额定频率： 50Hz 交流电源供电电压： 220V/380V3、规范和标准 投标人提供的设备应符合下列各现行标准的要求： GB1022-89 《高压开关柜设备通用技术条件》 GB191 《包装贮运标志》 GB263 《交流高压电器在长期工作时的发热》 GB311.1-1997 《高压输变电设备的绝缘配合》 GB1207-1997 《电压互感器》 GB1208-1997 《电流互感器》 GB2900 《电工名词术语》 GB2706 《高压电器动热稳定》 GB3906-91 《3-35kV交流金属封闭开关设备》 GB5582 《高压电力设备外绝缘污秽等级》 GB14285-93 《继电保护和安全自动装置技术规程》 GB/14537-93 《量度继电器和保护装置的冲击与碰撞试验》 GB/T14598.9-1995 《辐射静电试验》 GB/T14598.10-1996 《快速瞬变干扰试验》 GB/T14598.13-1998 《1兆赫脉冲群干扰试验》 GB/T14598.14-1998 《静电放电试验》 GB/T16927.1~2 –1997 《高电压试验技术》 GB50062-1992 《电力装置的继电保护和自动装置设计规范》 GB50065-1994 《交流电气装置的接地设计规范》 GB50171-92 《电气装置安装工程盘、柜及二次回路接线施及验收规范》 SDGJ14-86 《导体和电器选择设计技术规定》 DL404-91 《户内交流高压开关柜定货技术条件》 DL/T5137-2001 《电测量及电能计量装置设计技术规程》 IEC 185 — 电流互感器 IEC 186 — 电压互感器 IEC 255 — 继电器4、真空断路器(1)、真空断路器应符合国标及IEC有关标准。
2)、断路器回路应根据负荷情况配备合适的限制过电压装置（所有回路均配置），以防止操作过电压，见图纸3)、断路器应具有弹簧贮能操作机构，该机械控制电压为交流220V，跳合闸控制回路电压为交流110V分闸线圈动作范围65％－120％Ue，合闸线圈动作范围80％－110％Ue，分合闸线圈不动作范围0％－30％Ue4)、除断路器自身控制回路（如跳合闸、储能等）所用辅助接点外，其余辅助接点全部外引除断路器自身控制回路（如跳合闸、储能等）所用辅助接点外，至少应提供6常开，6常闭辅助接点供外部联锁用这些辅助接点必须引至开关柜内的接线端子输出电接点容量任何电接点要电气绝缘良好，能在现场方便的开、合最高设计电压： AC 220 V额定连续运行电流： AC 2A最大感性接通/切断电流： 5A(5)、真空断路器开关柜为中置式开关柜运载断路器小车应灵活轻便，准确地将断路器推到试验或工作位置6)、开关柜内所配一次设备（含接地开关），都应与断路器参数相配合，各元件的动、热稳定性必须满足要求7)、真空断路器开关柜内，要求其母线、断路器、出线和仪表等均有单独的隔离小室，小室与小室间隔离8)、断路器应具有“防跳”功能，在一次合闸指令下只能合闸一次。
高压开关柜应有防止误分、合断路器、防止带负荷分合隔离插头、防止带接地刀送电、防止带电合接地刀、防止误入带电柜内等五项措施5、开关柜柜体技术要求 (1)、高压配电装置由装有真空断路器的中置式开关柜组成，型号为：KYN28 –12 5面(2)、开关柜均应符合五防要求 防止误拉、合断路器 防止带负荷抽出小车 防止带地线送电 防止带电挂地线 防止带电误入开关柜前后门(3)、开关柜应为组装式框架结构，并具有良好的密封性，防护等级不低于开关柜IP4X所有部件有足够的强度，能承受运输、安装和运行时短路所引起的作用力而不致损坏4)、开关柜的前门应为绞链门，且在开关“试验”位置时，也能关闭开关柜背后为可拆卸的盖板5)、开关柜内的控制，保护小盘应牢固，便于设备的调试和维修6)、开关小车的推进，抽出应灵活简便、安全，同一类型的手车开关应有互换性投标人应配套至少3台运载小车，运载小车应可升降7)、开关柜应有良好的通风条件，如通风设有百叶窗或其他通风口时，应有防小动物进入的措施，并符合有关标准8)、开关柜的运输及储存如不满足制造厂家提出的周围空气温度、湿度时，厂家应提出相应的防范措施。
9)、所有断路器应为弹簧储能机构并应在所有位置上灵活地进行电气、机械跳闸所有操作机构和辅助插头的接线除有特殊要求外，均采用相同接线，以保证互换性10)、柜体应有明显的工作位置、试验位置和断开位置之分，各位置均能自动锁位及安全接地，为保证检修安全，在一次插头装有触头盒及安全档板，并能自动进行开闭11)、开关柜内各小室应隔离，为防止柜内主母线发生短路故障波及，要求在母线小室柜间加装隔离套管12)、开关主回路隔离触头的表面应镀银且触头应是指状形式，以避免开关不对正时接触电阻的增加主母线和母线引线应采用铜排，采用螺栓连接柜内采用绝缘母线（采用热缩材料），绝缘水平应达到42KV／1min，并应具有防潮和阻燃性能及足够的介电强度，其对母线载流容量的影响由投标人考虑13)、 柜内相间对地的空气间隙应不小于125mm，如达不到应采取措施加强缘，用隔板隔离，其隔板必须具有优质的防潮耐电弧阻燃性能14)、所有螺栓固定的主母线和分支母线接头应镀锡，并保证温升不超过标准值在长期使用期间，从标准环境温度到额定满负荷温度，固定螺栓的初始接触压力值不应降低，每个连接点不应少于两个螺栓15)、投标人对母线的每个接点进行接触电阻测试，需达到标准：630A＜30uΩ；800－1000A＜20uΩ；2500A＜15uΩ；3000A＜10uΩ；以保证母线接触可靠。
16)、母线应标明相别的颜色，A、B、C相分别为黄、绿、红色开关柜主母线采用10X120铜母线保护应至少引出二对跳闸接点至端子17)、高压开关柜中各组件及其支持绝缘件的绝缘爬电比距（高压电器组件外缘的爬电距离与最高电压之比）应按凝露型考虑，其纯瓷绝缘不小于1.8cm/kV，环氧树脂绝缘不小于2.0 cm/kV18)、主母线支承绝缘子的吸潮性能应很低，在设备使用期间，不应降低机械和介质强度投标人除了提供主母线外，还应提供小母线，小母线数量满足施工图纸的要求，并延伸至整列开关柜的长度19)、开关柜中的接地母线应能承受断路器的瞬时及短时额定电流而不超过额定温升接地母线应由铜排螺栓连接，接地母线的最小截面为40×5mm铜排20)、开关柜中的电流互感器的技术数据应满足设计要求，其二次绕阻按设计要求在端子排上进行连接电流互感器保护级和测量级要求分别设置以满足不同准确级、不同变比（保护用CT变比与测量用CT变比之差大于2：1）、不同二次负担的要求电流互感器布置在电缆间隔内应便于维护和检修应提供其10％误差曲线6kV配置接线图中每一回路应具有电流远传功能电压互感器柜考虑一只电压变送器21)、开关柜前门上应设有断路器机械的或电气的位置指示装置，在不开门的情况下应能方便地监视断路器的分合闸状态。
开关柜应设用于观察断路器操作机构分合闸位置指示、接地刀闸分合状态和电缆运行情况的观察窗，观察窗具有与柜体相同的抵抗开关柜内部燃弧故障的能力22)、当测量仪表及继电保护装置盘面上二次回路接线以插头与高压开关柜中其他二次回路相连接时，其插头及插座必须接触可靠，并有锁紧设施，接点为针状接点手车在工作位置时，二次插件插头不得拔出23)、表计、控制、信号和保护回路连接用线为铜芯绝缘线、最小截面不小于1.5mm2电流回路最小截面不小于4mm2导线应具有阻燃性能对外引接电缆均经过端子排，每排端子排留有15％的备用端子所有的端子选用UL标准的V0级阻燃端子供电流互感器用的端子排应设计成短接型(电流试验型)，电流不小于25A（500V），并具有隔离板每个端子排只接一根导线，内部跨线可以接两根导线，导线应具备阻燃性能，电压不小于500V的铜绞线端子排上的导线固定采用平头铜螺丝开关柜内端子采用凤凰端子24)、对于需分开运输的开关柜的柜间联线（如小母线联络电缆），要求互联的接线接在一个柜的端子排上，当开关柜分段组装时，再与其他柜连接25)、柜门装设分合闸操作手柄和当地远方操作切换手柄控制和表计开关分别采用相同外形与把手的通用组合开关，相同用途的开关把手操作方向一致。
26)、开关柜的外形应平整美观，颜色依订货要求开关柜设置必要的继电器、仪表、变送器和控制装置，并满足电气二次设计图纸的要求27)、10kV开关柜电源柜、馈线柜进线方式采用上进上出，见图纸28)、按设计订货图要求配用与真空断路器开断参数匹配的高动热稳定值电流互感器，电流互感器二次绕组在端子排上进行连接29)、主母线、分支母线、负荷母线等联结处，搪锡并采用螺栓联接，每相分支母线与主母线连接时其连接点不应小于两个螺栓，并保证其温升不超过允许值30)、柜体正面一次系统模拟线准确明显，相邻柜模拟线主母线处联通柜体正面、背面分别标明设备用途名称 每台开关柜面板安装智能操控装置.(31)、断路器主回路和所有辅助回路的隔离插头为免维护型，每个断路器设有一套机械联动的分合闸位置指示器和动作计数器开关使用年限不小于20年机械部分免维护时间不得小于5年 电流互感器二次侧安装二次开路保护装置.6、铭。
