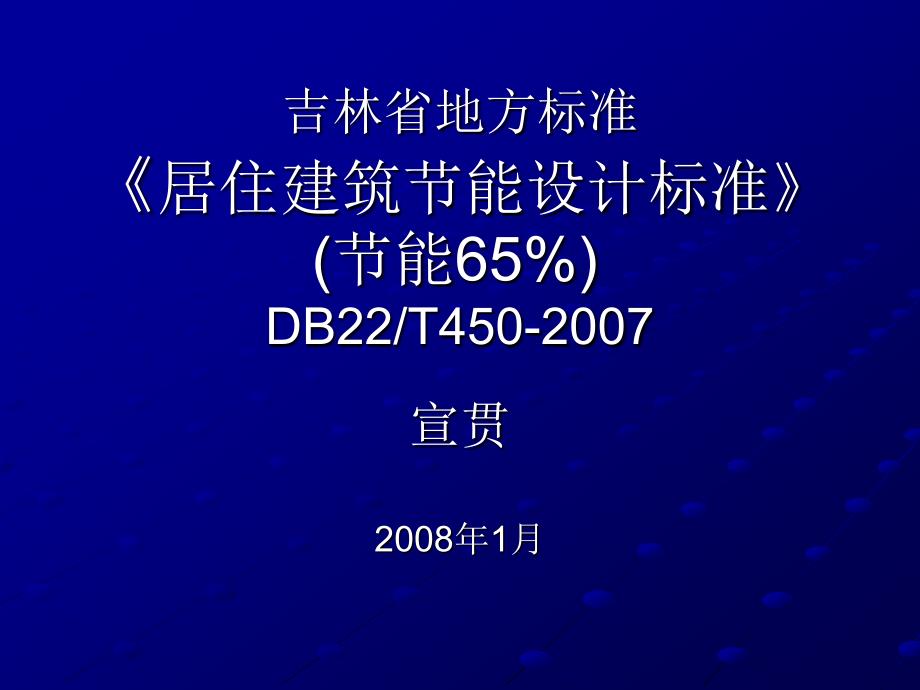

吉林省地方标准 《居住建筑节能设计标准》 (节能65%) DB22/T450-2007宣贯2008年1月宣贯的主要内容：一、本标准特点介绍 二、吉林省地方标准《居住建筑节能设计标 准（节能65%）》DB22/164-2007 1、总则 2、术语 3、室内热环境计算参数 4、建筑与建筑热工设计 7、建筑节能设计的判定 附录A、B、C、D本标准特点介绍本标准的主要内容： 本标准共分为7章和5个附录 1、总则 2、术语 3、室内热环境计算参数 4、建筑与建筑热工设计 5、采暖、通风与空气调节节能设计 6、建筑电气节能设计 7、建筑节能设计判定 附录A、B、C、D、E本标准特点介绍本标准的特点：是在国标《严寒及寒冷地区居住建筑 节能设计标准》JGJ26-2005的基础上，根 据吉林省的气候特点及实际情况进行深化 ，使之更具有可操作性 主要表现在以下几个方面： 一、本标准为推荐性地方标准，其中黑体字 条文与国家标准中的强制性条文相同，应 严格执行本标准特点介绍二、气候分区用采暖度日数HDD18和空调度日数CDD26 来划分，更为科学合理三、建筑物的体形系数和围护结构各部位的热工指标对不同层数的建筑采用不同的限值。
四、对围护结构细部设计作了详细的规定五、增加了建筑电气节能设计的内容六、对建筑节能设计的判定作了具体的规定七、为方便设计人员作节能设计，本标准在附录中给出了关于外墙平均传热系数Km的简化计算方法及大量的围护结构的构造及其热工参数,由设计人员选用1 总则1.0.1 为了贯彻国家节约能源、保护环境等 法规和政策，提高居住建筑的热环境质量 ，在实施建筑节能第二阶段目标的基础上 ，进一步提高采暖用能的利用效率和降低 居住建筑能耗，根据吉林省各地区的气候 特点和具体情况，制定本标准1 总则我国建筑节能发展的基本目标分为三个阶段：第一阶段: 从1986年起，新建采暖居住建筑在1980-1981年当地通用设计能耗水平基础上普 遍降低30%；第二阶段: 从1996年起，在第一阶段要求的基础上再节能30%（即总节能50%）；第三阶段: 从2005年起，在第二阶段的基础上再节能30%（即总节能65%） 1 总则1.0.2 本标准适用于吉林省各地区新建、扩 建和改建居住建筑的节能设计本标准不 适用于临时建筑和地下建筑本标准适用于于各类居住建筑，包括 住宅、住宅式公寓、别墅、商住楼的住宅 部分、集体宿舍、托幼、小型旅馆、医院 及疗养院的病房楼等。
1 总则1.0.3 居住建筑的建筑热工、暖通、电气设计必须 采取节能措施，在保证室内热环境质量的前提 下，将冬季采暖能耗控制在规定的范围内本标准提出的节能目标的基准仍基本上沿用《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ 26- 95）的规定即以吉林省各地1980—1981年住宅通用设 计、4个单元6层楼，体形系数为0.30左右的建筑物的耗 热量指标计算值，经线性处理后的数据作为基准能耗； 在此能耗值的基础上，确定节能居住建筑全年的采暖能 耗降低65%左右作为节能目标，再按此目标对建筑、热 工、采暖设计提出节能措施要求1 总则1.0.4 居住建筑的节能设计，除应符合本标准的规 定外，尚应符合国家现行有关标准的规定本标准对吉林省各地区居住建筑的有关建 筑热工、采暖、通风、电气设计中应予控制的 指标和节能措施，作出了规定，但建筑节能涉 及的专业较多，相关专业均制定了相应标准 所以，节能设计除执行本标准外，尚应执行国 家现行的有关标准2 术语2.0.1居住建筑 指住宅、住宅式公寓、别墅、商住楼的住宅部分 、集体宿舍、托幼、小型旅馆、医院病房楼、 疗养院病房楼等建筑由于住宅、住宅式公寓、别墅、商住楼、 集体宿舍、托幼、小型旅馆、医院病房等建筑 都具有居住使用功能且室内热工参数相近，故 统称为居住建筑。
其中小型旅馆是指《旅馆建 筑设计规范》JGJ62中四—六级旅馆2 术语2.0.2 采暖期室外平均温度（te）计算采暖期室外的日平均温度的算术平均值 2.0.3 采暖度日数（HDD18）heating degree day based on 18℃一年中，当某天室外日平均温度低于18℃时， 将与18℃的差值乘以日平均平均温度低于18℃ 的天数 l 采暖期度日数（Ddi）degreedays of heating period室内基准温度18℃与采暖期室外平均温度之间的 温差，乘以采暖期天数的数值单位：℃·ｄ2 术语2.0.4 空调度日数 （CDD26）cooling degree day based on 26℃一年中，当某天室外日平均温度高于26℃时， 将与26℃的差值乘以日平均平均温度低于26℃ 的天数 2.0.5 计算采暖期天数（Z） 采用滑动平均法计算出的累年日平均温度低于或 等于5℃的天数，单位：d计算采暖期天数仅 供建筑节能设计计算时使用，与当地规定的采 暖天数不一定相同 2 术语2.0.6 建筑物耗热量指标(qH) 在计算采暖期室外平均温度条件下，为保 持室内计算温度，单位建筑面积在单位时 间内消耗的，需由室内采暖设备供给的热 量。
单位：W/m22.0.7 采暖设计热负荷指标(q) 在采暖期室外计算温度下，为保持室内设 计温度，单位建筑面积在单位时间内需由 采暖设施供给的热量单位：W/m22 术语2.0.8 围护结构传热系数（K）围护结构两侧空气温差为1℃，在单位时间内通 过单位面积围护结构的传热量单位：W/（m2·k ）2.0.9 外墙平均传热系数（Km）外墙主体部位传热系数与热桥部位传热系数按照 面积的加权平均值单位：W/（m2.k）2.0.10 围护结构传热系数的修正系数（εi）考虑太阳辐射和天空辐射对围护结构传热的影响 而引进的修正系数2 术语2.0.11 建筑物体形系数（S）建筑物与室外大气接触的外表面积与其所包围的 体积的比值外表面积中，不包括地面和不采 暖楼梯间隔墙和户门的面积2.0.12 窗墙面积比某朝向的外门窗洞口总面积与同朝向墙面（包 括外门窗洞口）总面积之比2.0.13 空气渗透耗热量系数（b）采暖期室内外温度差与空气的比热容、密度、换 气次数的乘积单位：W/m33 室内热环境计算参数3.0.1冬季采暖室内热环境设计计算参数： 1 冬季采暖室内温度：18℃； l 冬季采暖换气次数：0.5次/h。
本条文规定的18℃只是一个计算温度，主要是用 来计算采暖能耗，并不等于实际的室温在严寒和寒冷 地区，实际的室温由采暖系统保证换气次数是室内热环境的另外一个重要的设计指 标冬季室外的新鲜空气进入室内，一方面有利于确保 室内的卫生条件，但另一方面又要消耗大量的能量，因 此要确定一个合理的换气次数本条文规定的换气次数也只是一个计算值，也是 用来计算采暖能耗，并不等于实际的新风量实际的换 气次数是由住户自己控制的4 建筑与建筑热工设计 4.1 一般规定4.1.1 居住建筑的设计，用采暖度日数HDD18和 空调度日数CDD26衡量当地冷和热的程度吉 林省依据采暖度日数HDD18范围划分为严寒地 区的B、C两个子区，见表4.1.1所示 表4.1.1 吉林省居住建筑节能设计气候分区 气候分区分 区 依 据 严严寒地区（B区）5000≤HDD18＜5500 严严寒地区（C区）3800≤HDD18＜5000 4.1 一般规定1）本标准的着眼点在于控制采暖的能耗，而采暖 的需求除了温度的高低这个因素外，还与低温 持续的时间长短有着密切的关系2）划分气候分区的最主要目的是针对各个分区提 出不同的建筑围护结构热工性能要求。
3）采暖度日数指标包含了冷的程度和持续冷的时 间长度两个因素，用它作为分区指标更可能反 映采暖需求的大小4.1 一般规定本标准HDD18计算步骤如下：1）选择近10年的日平均气温为计算基础日平均气温取气象台站每天4次的实测值的平均值2）逐年计算，当日平均气温低于18℃时，日平均气温与18℃的差值乘以日平均气温低于18℃的天数3）计算以上10年HDD18值的平均值，得到该城市的HDD18值4.1 一般规定本标准CDD26计算步骤如下：1）选择近10年的日平均气温为计算基础日平均 气温取气象台站每天4次的实测值的平均值2）逐年计算，当日平均气温高于26℃时，日平均 气温与26℃的差值乘以日平均气温高于26℃的 天数3）计算以上10年CDD26值的平均值，得到该城市 的CDD26值4.1 一般规定目前，我国大部分气象站提供每日4 次的温度实测值，少量气象站逐时纪录温 度变化本标准作过比对，气象台站每天 4次的实测值的平均值与每天24次的实测 值的平均值之间的差异不大，因此采用每 天4次的实测值的平均值作为日平均气温 4.1 一般规定4.1.2 建筑群的规划布置、建筑物的平、立 面设计，应有利于冬季日照、避风和夏季 自然通风。
4.1.3 建筑物的朝向宜采用南北向或接近南 北向，主要房间宜避开冬季频率最多风向 建筑物不宜设有三面外墙的房间4.1 一般规定4.1.4 建筑物的平、立面不应出现过多的凹凸， 建筑物的体形系数应符合表4.1.4的规定，当体 形系数不满足表4.1.4的规定，必须按照第4.5节 的要求进行围护结构热工性能的权衡判断 表4.1.4 居住建筑的体形系数限值建筑层数≤3层层 4～8层层 9～13层层 ≥14层层 ≤0.50 ≤0.30 ≤0.28≤0.234.1 一般规定体形系数系数对建筑能耗影响较大, 依据 严寒地区的气象条件，在0.3的基础上每增加 0.01,能耗约增加2.4％～2.8%；每减少0.01，能 耗约减少2.3％～3% 表4.1.4中的建筑层数分为四类，是根据目 前大量新建居住建筑的种类来划分的如1～3层 多为别墅、托幼、疗养院；4～8层的多为大量建 造的住宅，其中6层板式楼最常见14层以上多 为高层塔楼考虑到这四类建筑本身固有的特点 ，即低层建筑的体形系数较大，高层建筑的体形 系数较小，因此，在体形系数的限值上有所区别 4.1 一般规定4.1.5 居住建筑入口外门应设置门斗等避风 设施。
4.1.6 不应采用外廊式住宅4.1.7 外墙应优先采用外保温体系4.1 一般规定外保温体系的优点： 1、外保温可以最大限度避免热桥 2、有利于室内温度保持稳定 3、有利于提高室内热环境质量 4、可延长围护结构的寿命 5、有利于提高墙体的防水性和气密性 6、可减少保温材料的用量 7、可增加房屋的使用面积 8、外保温不会影响室内装修，并可以与室内装修 同时进行 9、外保温便于旧房改造 10、 外保温适用范围广 4.2 围护结构热工指标的限值 4.2.1 吉林省主要地区气候分区区属、采暖度日数HDD18及耗热量指 标按表4.2.1确定 表4.2.1 吉林省各地区的气候区属和耗热量指标地区气候 区属 严严寒 Ⅰ区 设计计设计计 算采暖期 建筑耗热热量指标标(W/㎡) 天数 Z(d) 室外平 均温度 te(℃) HDD18 度日数 Ddi(℃·d) 低层层 1-3层层 多层层 4-8层层 中高层层 9-13层层 高层层 ≥14层层 白城严严寒B区 169-8.1501123.217.516.414.2吉林严严寒B区168-7.9500723.217.516.414.2 松原严严寒C区165-7.6480023.217.516.414.2 白山严严寒C区165-6.7473623.117.416.314.1 长春严严寒C区165-6.7464223.117.416.314.1 通化严严寒C区159-6.7460323.117.416.314.1 延吉严严寒C区166-6.1468722.917.216.113.9 四平严严寒C区162-5.5430822.917.21。
