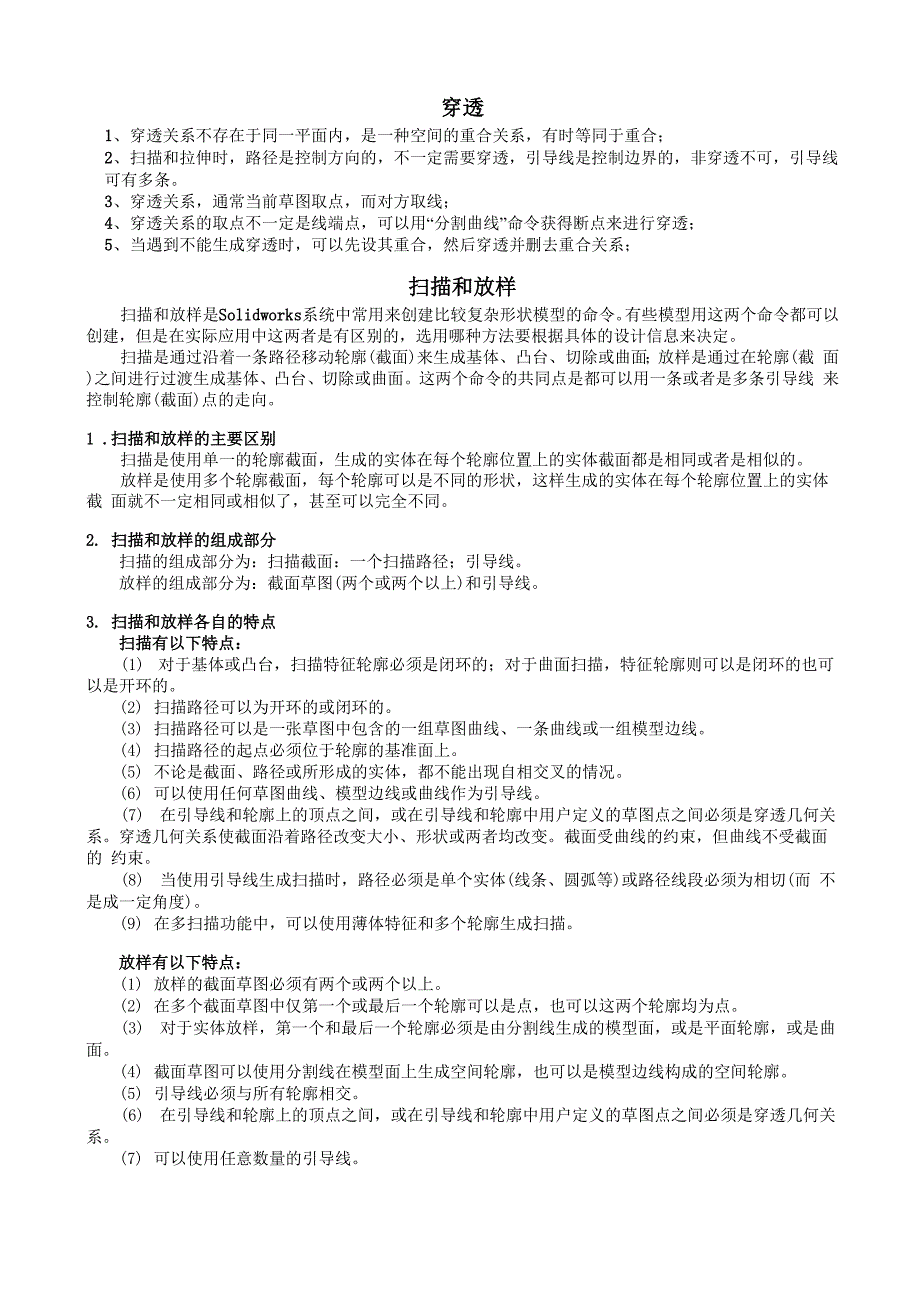

穿透1、 穿透关系不存在于同一平面内，是一种空间的重合关系，有时等同于重合；2、 扫描和拉伸时，路径是控制方向的，不一定需要穿透，引导线是控制边界的，非穿透不可，引导线 可有多条3、 穿透关系，通常当前草图取点，而对方取线；4、 穿透关系的取点不一定是线端点，可以用“分割曲线”命令获得断点来进行穿透；5、 当遇到不能生成穿透时，可以先设其重合，然后穿透并删去重合关系；扫描和放样扫描和放样是Solidworks系统中常用来创建比较复杂形状模型的命令有些模型用这两个命令都可以 创建，但是在实际应用中这两者是有区别的，选用哪种方法要根据具体的设计信息来决定扫描是通过沿着一条路径移动轮廓(截面)来生成基体、凸台、切除或曲面；放样是通过在轮廓(截 面)之间进行过渡生成基体、凸台、切除或曲面这两个命令的共同点是都可以用一条或者是多条引导线 来控制轮廓(截面)点的走向1 .扫描和放样的主要区别扫描是使用单一的轮廓截面，生成的实体在每个轮廓位置上的实体截面都是相同或者是相似的放样是使用多个轮廓截面，每个轮廓可以是不同的形状，这样生成的实体在每个轮廓位置上的实体截 面就不一定相同或相似了，甚至可以完全不同。
2. 扫描和放样的组成部分扫描的组成部分为：扫描截面：一个扫描路径；引导线放样的组成部分为：截面草图(两个或两个以上)和引导线3. 扫描和放样各自的特点扫描有以下特点：(1) 对于基体或凸台，扫描特征轮廓必须是闭环的；对于曲面扫描，特征轮廓则可以是闭环的也可 以是开环的2) 扫描路径可以为开环的或闭环的3) 扫描路径可以是一张草图中包含的一组草图曲线、一条曲线或一组模型边线4) 扫描路径的起点必须位于轮廓的基准面上5) 不论是截面、路径或所形成的实体，都不能出现自相交叉的情况6) 可以使用任何草图曲线、模型边线或曲线作为引导线7) 在引导线和轮廓上的顶点之间，或在引导线和轮廓中用户定义的草图点之间必须是穿透几何关 系穿透几何关系使截面沿着路径改变大小、形状或两者均改变截面受曲线的约束，但曲线不受截面的 约束8) 当使用引导线生成扫描时，路径必须是单个实体(线条、圆弧等)或路径线段必须为相切(而 不是成一定角度)9) 在多扫描功能中，可以使用薄体特征和多个轮廓生成扫描放样有以下特点：(1) 放样的截面草图必须有两个或两个以上2) 在多个截面草图中仅第一个或最后一个轮廓可以是点，也可以这两个轮廓均为点。
3) 对于实体放样，第一个和最后一个轮廓必须是由分割线生成的模型面，或是平面轮廓，或是曲 面4) 截面草图可以使用分割线在模型面上生成空间轮廓，也可以是模型边线构成的空间轮廓5) 引导线必须与所有轮廓相交6) 在引导线和轮廓上的顶点之间，或在引导线和轮廓中用户定义的草图点之间必须是穿透几何关 系7) 可以使用任意数量的引导线。
