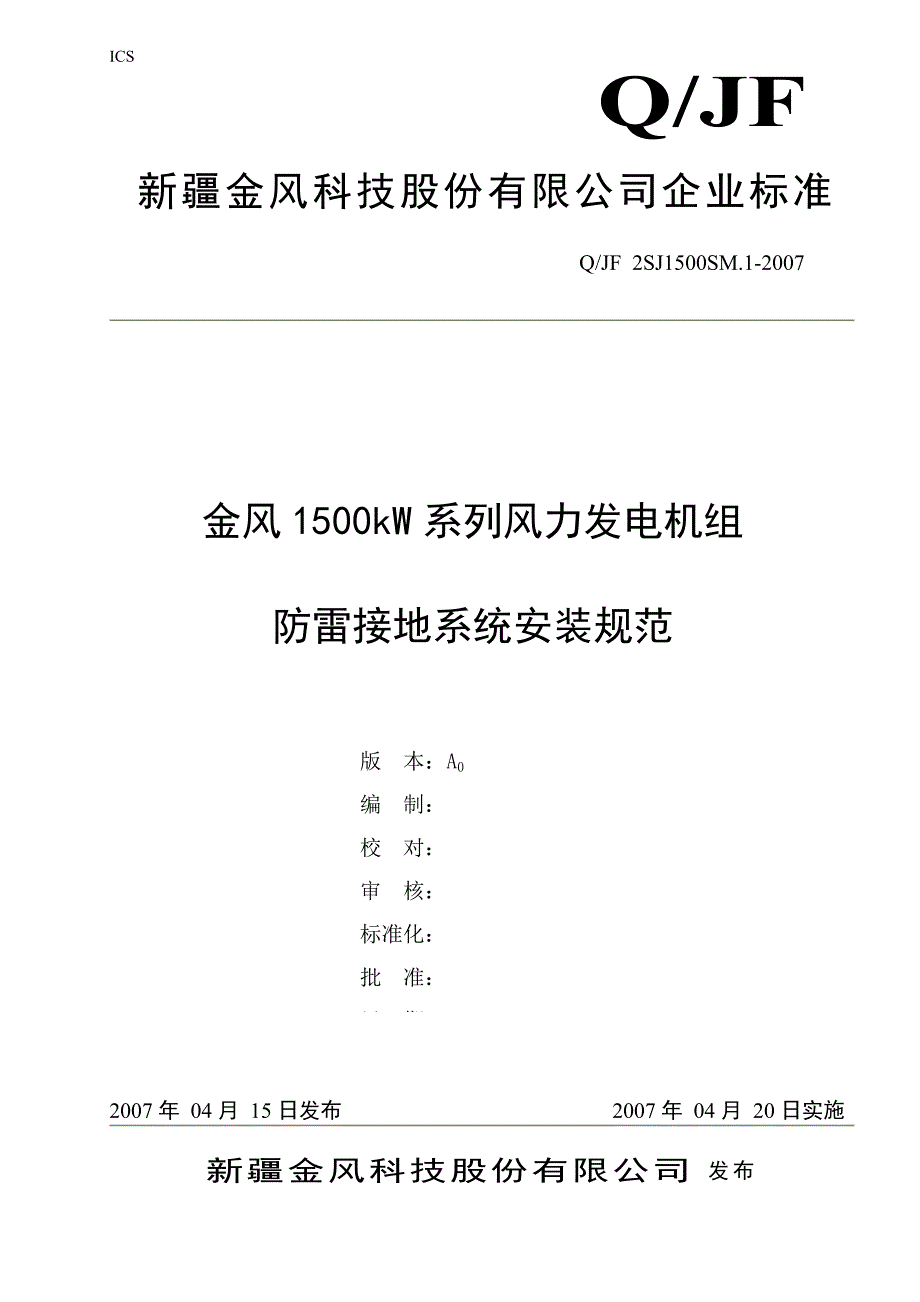

ICS新疆金风科技股份有限公司企业标准Q/JFQ/JF 2SJ1500SM.1-2007金风 1500kW 系列风力发电机组防雷接地系统安装规范版 本：A0编 制： 校 对： 审 核： 标准化： 批 准：日 期：2007 年 04 月 15 日发布2007 年 04 月 20 日实施新疆金风科技股份有限公司发布JF 2SJ1500SM.1-2007- I - 目 次前言...................................................................................II 1 范围.................................................................................1 2 规范性引用文件.......................................................................1 3 接地系统现场安装通用要求.............................................................1 3.1 接地螺栓要求.......................................................................1 3.2 接地线制作安装要求.................................................................2 4 接地系统现场安装具体要求.............................................................1 4.1 发电机开关柜接地线安装要求.........................................................1 4.2 机舱 TOPBOX 接地线安装要求..........................................................2 4.3 信号接地线安装要求.................................................................3 4.4 变浆电机接地线安装要求.............................................................3 4.5 避雷针及接地线安装要求.............................................................4 4.6 塔段之间接地线安装要求.............................................................5 4.7 放电电阻接地线安装要求.............................................................6 4.8 底座环与镀锌接地扁铁连接安装要求...................................................6 4.9 主空开进线电缆接地安装要求.........................................................7 4.10 主空开外壳接地安装要求............................................................7 4.11 接地铜排与接地扁铁之间的主接地线连接要求..........................................8JF 2SJ1500SM.1-2007- II - 前 言本标准的编制参照了GB/T 1.1-2000《标准化工作导则 第一部分：标准的结构和编写规则》本标准由新疆金风科技股份有限公司提出并归口。
本标准起草单位：新疆金风科技股份有限公司技术部电控室本标准主要起草人：李强本标准代替标准的历次版本发布情况为：首次发布本标准批准人：曹志刚JF 2SJ1500SM.1-2007- 1 - 金风 1500kW 系列风力发电机组 防雷接地系统安装规范1 范围本标准适用于金风 1500kW 系列风力发电机组（以下简称 1500kW 系列机组）防雷接地系统安装2 规范性引用文件1500kW 系列机组防雷接地系统的安装规范按照 322-1998:防雷及接地安装工艺标准执行3 接地系统安装通用要求 3.1 接地螺栓要求3.1.1 接地系统使用的螺栓如没有特别注明均为达克罗螺栓，8.8级以上 3.1.2 对于需带螺母的螺栓，须配平垫、弹垫 3.1.3 本文件中凡没有注明螺栓型号的地方，表明螺栓已随机自带 3.1.4 接地螺栓的力矩要求见表1表1 接地螺栓力矩要求螺栓规格M10M12M16力矩（N·m）35601203.2 接地线制作安装要求3.2.1 本要求适用于35mm2以上接地电缆； 3.2.2 在剥电缆头时，要根据接线端头长度加2mm剥除，注意不要将电缆芯打散； 3.2.3 电缆与接线端头的连接，要求先涂导电膏后，用专用工具压接三道，并去除毛刺； 3.2.4 注意两端接线端头的方向，不要扭绞； 3.2.5 两端分别套上长100mm的热缩套，用热风机缩紧； 3.2.6 接地两端接触面要求除漆、除锈、除渣并涂抹导电膏。
4 接地系统安装具体要求 4.1 发电机开关柜接地线安装要求4.1.1 发电机开关柜接地线使用 35mm2黄绿双色电缆，一端压 DT-35mm2 Ф12 铜接线端头，连接在发电机开关外壳的 A 点上，见图 1；另一端压 DT-35mm2 Ф10 铜接线端头，接在发电机开关柜的右下侧 B点背面 D 点上，见图 2，图 3 所示4.1.2 发电机开关柜接地线从 A 点引出，经 C 点穿出，接至 D 点，如图 2 所示4.1.3 发电机开关柜接地线长度为 500mm，每个开关柜 1 根，共 2 根4.1.4 A 点螺栓规格为 M12×40，B 点螺栓规格为 M10×35JF 2SJ1500SM.1-2007- 2 - 图1 发电机开关柜接地线安装示意图（一）图2 发电机开关柜接地线安装示意图（二） 图3 发电机开关柜接地线安装示意图（三）4.2 机舱 TOPBOX 接地线安装要求4.2.1 机舱 TOPBOX 接地线使用 6mm2黄绿双色电缆，一端压 ROT 8-6mm2 环型预绝缘端头，连接在TOPBOX 右下侧接地螺栓上，见图 4 中的 A 点；另一端压 ROT 10-6mm2 环型预绝缘端头，接在机舱上层平台接地排上，见图 4 中的 B 点。
4.2.2 机舱 TOPBOX 接地线长度为 2000mm，TOPBOX 侧螺栓规格为 M8×25，接地排侧螺栓规格为M10×35JF 2SJ1500SM.1-2007- 3 - 图 4 机舱 TOPBOX 接地线连接示意图4.3 信号接地线安装要求4.3.1 风向标屏蔽层进入 TOPBOX 后接在防雷模块 116A3 下口接地端子，见图 5 中 A 点所示；从防雷模块上口输出端引出的电缆屏蔽层接在 116A3 上口的接地端子，见图 5 中 B 点所示4.3.2 风速仪屏蔽层进入 TOPBOX 后接在防雷模块 116A5 下口接地端子，见图 5 中 A 点所示；从防雷模块上口输出端引出的电缆屏蔽层接在 116A5 上口的接地端子，见图 5 中 B 点所示4.3.3 温度传感器屏蔽层接地：6 个电机温度传感器、TOPBOX 温度传感器和机舱柜温度传感器的屏蔽层剥出 450mm,集中压接在一个线鼻子上接到 TOPBOX 底部有接地标志的螺栓上；环境温度传感器的屏蔽层剥出 400mm 压上管型接线端子接到就近的接地端子上。
图 5 TOPBOX 信号接地线连接示意图4.4 变浆电机接地要求4.4.1 变浆电机接地线使用 6mm2黄绿双色电缆，一端压 DT-6mm2 Ф6 铜接线端头，连接在电机外壳上，见图 6 中的 A 点；另一端压 DT-6mm2 Ф6 铜接线端头，接在变桨柜支架接地螺栓上，见图 6 中的 B 点所示4.4.2 变桨柜接地线长度为 2000mm，每个变浆电机 1 根，共 3 根JF 2SJ1500SM.1-2007- 4 - 图 6 变浆电机接地线连接示意图4.5 避雷针及接地线安装要求4.5.1 安装避雷针时，应将机舱外侧的金属板安装面进行除漆、除锈、除渣，避免接触不良影响雷电流的引导，并涂导电膏使导体良好接触如图 7 所示4.5.2 从机舱天窗正对避雷针，左边支架高的位置安装风向标，右边安装风速仪，如图 8 所示图 7 机舱外侧避雷针安装金属板示意图 图 8 风向标风速仪安装示意图4.5.3 避雷针接地线使用 95mm2黄绿双色电缆，一端压 DT-95 mm2 Ф10 铜接线端头，连接在避雷针安装金属板下方机舱内侧，见图 9 中的 A 点；另一端压 DT-95 mm2 Ф10 铜接线端头，接在机舱上层平台左下侧接地排上，见图 9 中的 B 点。
4.5.4 由于机舱内侧是绝缘的，为保证铜接线端头接触面积，增加一个块金属板放在 A 点与 C、D、E点之间，再将铜接线端头接在金属板上如图 9 所示4.5.5 避雷针接地线长度为 4000mm，避雷针安装金属板下方机舱内侧螺栓规格为 M10×55，接地排侧螺栓规格为 M10×35JF 2SJ1500SM.1-2007- 5 - 图 9 避雷针接地线连接示意图4.6 塔段之间接地线安装要求4.6.1 塔段与塔段之间的接地连接用 70mm2镀锡铜编织带，共需 9 根镀锡铜编织带，其中底座环与下塔段连接为 3 根，下塔段与中塔段连接为 3 根，中塔段与上塔段连接为 3 根如图 10 所示4.6.2 塔段与塔段之间每组接地极都要连接良好，不能遗漏，连接前先对镀锡铜编织带接线鼻和接地极的安装面进行除漆、除锈、除渣，并涂导电膏使导体良好接触 4.6.3 铜编织带与塔架接地极之间用M12×40螺栓与塔架连接铜编织带外形如图11所示图10 塔段接地连接示意图JF 2SJ1500SM.1-2007- 6 - 图 11 接地铜编织带示意图4.7 放电电阻接地线安装要求4.7.1 放电电阻接地线使用 35mm2黄绿双色电缆，一端压 DT-35mm2 Ф12 铜接线端头，连接在接地排上；另一端压 DT-35mm2 Ф8 铜接线端头，接在放电电阻壳体接地螺栓上。
4.7.2 放电电阻接地线长度为 3000mm，接地排侧螺栓规格为 M12×40，壳体侧螺栓规格为 M8×254.8 底座环与镀锌接地扁铁连接安装要求4.8.1 接地扁铁分 120从地基引出，必须分别与底座环 3 个接地极焊接接地扁铁的引出位置要根据机械图。
