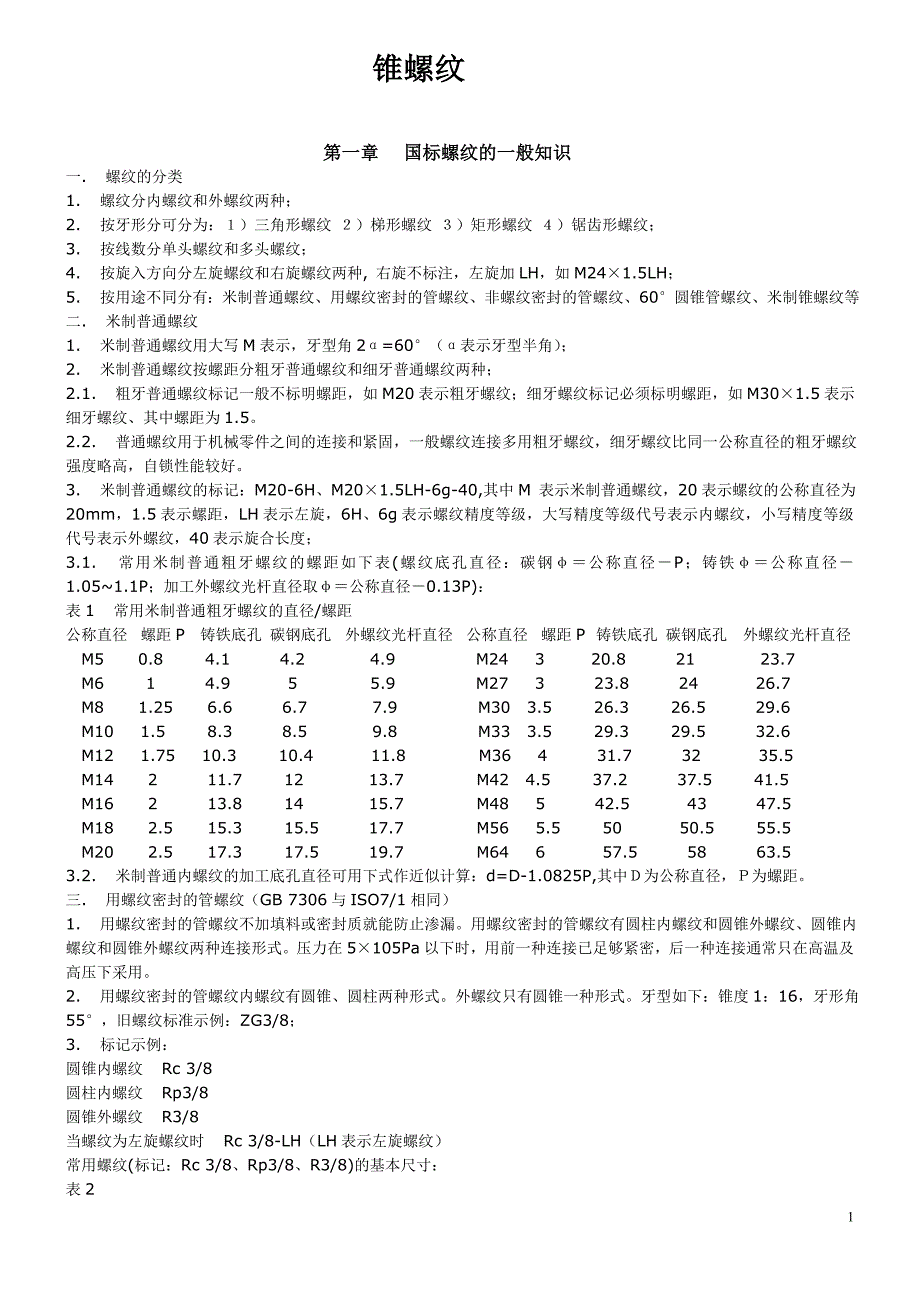

1锥螺纹第一章 国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹 ２）梯形螺纹 ３）矩形螺纹 ４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种 , 右旋不标注，左旋加 LH，如 M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60 °圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹 1. 米制普通螺纹用大写 M 表示，牙型角 2α=60 °（α 表示牙型半角） ；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如 M20 表示粗牙螺纹；细牙螺纹标记必须标明螺距，如 M30×1.5 表示细牙螺纹、其中螺距为 1.52.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中 M 表示米制普通螺纹，20 表示螺纹的公称直径为 20mm，1.5 表示螺距，LH 表示左旋，6H、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40 表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表 (螺纹底孔直径：碳钢 φ＝公称直径－P；铸铁 φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取 φ＝公称直径－0.13P)：表 1 常用米制普通粗牙螺纹的直径/ 螺距公称直径 螺距 P 铸铁底孔 碳钢底孔 外螺纹光杆直径 公称直径 螺距 P 铸铁底孔 碳钢底孔 外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三. 用螺纹密封的管螺纹（GB 7306 与 ISO7/1 相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式压力在 5×105Pa 以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式外螺纹只有圆锥一种形式牙型如下：锥度 1：16，牙形角 55°，旧螺纹标准示例：ZG3/8；3. 标记示例：圆锥内螺纹 Rc 3/8圆柱内螺纹 Rp3/8圆锥外螺纹 R3/8当螺纹为左旋螺纹时 Rc 3/8-LH（LH 表示左旋螺纹）常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸：2表 2尺寸代号 每寸牙数 大径 中径 小径 建议底孔 基准距离 有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306 规定的标记方法与 ISO7/1 的规定是一样的。
在 ISO 7/1 作出统一之前，各国的标记方法如下：表 3标准号 螺纹种类 圆锥内螺纹 圆柱内螺纹 圆锥外螺纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″法国 NF E03-004 —— G1/2″J G1/2″德国 DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999日本 JIS 130203 PT1/2″ PS1/2″ PT1/2″苏联 ГOCT 6211 KTPYБ1/2″ —— KTPYБ1/2″GB GB 133-74 ZG1/2″ —— ZG1/2″四. 60°圆锥管螺纹（GB/T 12716-91）1. 该螺纹等效于美国国家标准 ANSI B1.20.1 中 NPT 螺纹部分只有圆锥内螺纹和圆锥外螺纹一种连接形式2. 60°圆锥管螺纹与 55°圆锥管螺纹的相同点：2.1. 螺纹本身具有密封性2.2. 圆锥角：1 ：162.3. 通过控制基面距离（基准长度）来控制直径尺寸。
2.4. 允许在螺纹副内加入密封物3. 60°圆锥管螺纹与 55°圆锥管螺纹的不同点：表 4项目 60°圆锥管螺纹 55°圆锥管螺纹标记 NPT 3/8 Rc 3/8、Rp3/8、R3/8牙型角 60° 55°牙距不同 表 5 表 2公差要求 高 低用途 汽车、飞机、机床中管路连接 水、煤气等低压管路系统4. 代号 NPT 即旧标准代号 Z：标记：NPT 3/8、NPT 3/8－LH，其中 LH 表示左旋表 5 常用螺纹的基本尺寸尺寸代号 每寸牙数 大径 中径 小径 建议底孔 基准距离 牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83五. 非螺纹密封的管螺纹（GB 7307）1. 该螺纹标准与 ISO 228/1 相同。
32. 牙型角：55 °，锥度：1：163. 标记示例：11/2 左旋内螺纹 G11/2-LH（右旋不标）11/2A 级外螺纹 G11/2A11/2B 级外螺纹 G11/2B内外螺纹装配 G11/2 /G11/2A 表 6 常用基本尺寸尺寸代号 每寸牙数 大径 中径 小径 建议底孔 基准距离 有效长度1/8 28 9.728 9.147 8.566 φ8.8 4.0 6.51/4 19 13.157 12.301 11.445 φ11.7 6.0 9.7 3/8 19 16.662 15.806 14.950 φ15.2 6.4 10.11/2 14 20.955 19.793 18.631 φ18.9 8.2 13.23/4 14 26.411 25.279 24.117 φ24.4 9.5 14.51 11 33.249 31.770 30.291 φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952 。
