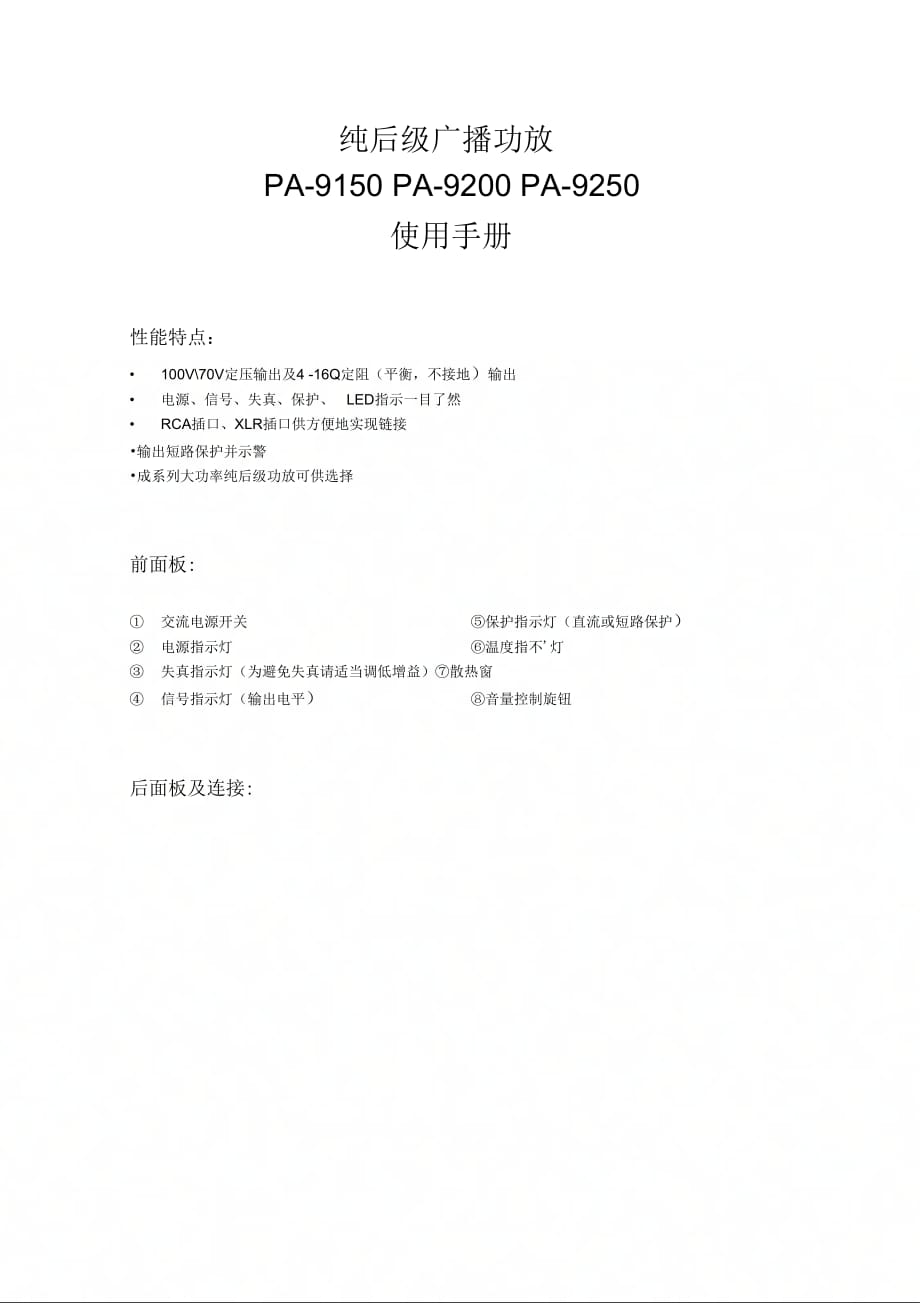

纯后级广播功放PA-9150 PA-9200 PA-9250使用手册性能特点：• 100V\70V定压输出及4 -16Q定阻（平衡，不接地）输出• 电源、信号、失真、保护、 LED指示一目了然• RCA插口、XLR插口供方便地实现链接•输出短路保护并示警•成系列大功率纯后级功放可供选择前面板:① 交流电源开关 ⑤保护指示灯（直流或短路保护）② 电源指示灯 ⑥温度指不灯③ 失真指示灯（为避免失真请适当调低增益）⑦散热窗④ 信号指示灯（输出电平） ⑧音量控制旋钮后面板及连接:斜「i n：启i.|① 散热窗② 交流低压保险丝③ 100V输出（热端）④ 70V输出（热端）⑤ 4-16 Q输出（热端）⑥ 输出公共端⑦ 220V交流电源线⑧ 卡隆输入口⑨ RCA输入插口⑩ RCA环接口*卡隆环接口@220V交流保险丝安装注意事项：1、 当接通电源并输入信号后，如听到短促报警信号音，即说明输出线路有短路故障，应立即 切断电源，排除故障后重新加电2、 因负载线路有一定的功率损耗，根据现场，应预留足够的功率余量 ，通常用所接的喇叭功率 和乘以1.3倍得出功放的功率因广播线材的质量、大小及长短不同，倍数有所不同）3、 其它注意事项请参照前面的基本安装注意事项。
输入连接: 图1三线卡隆插座所有输入均应连接于机器后板的卡隆插口 （图1）或RCA 口 .输出连接：输出端子在后面板，可用香蕉插或铲形插连接.黑色为公共端，红色为热端.通常应使用定压"端子输出，此时各个扬声器应带线间变压器 ，扬声器的总功率应小于功放的额定功率.扬声器在近距离配置时也可用定阻 "（4-16 Q ）端子输出，相应地此时扬声器的总阻抗相应为 4-16 Q .注意:不能在两个热端之间输出功率性能规格:规格PA-9150PA-9200PA-9250额定输出功率360W460W660W输入灵敏度950mv等效输入噪声-95. 4dB阻尼系数200: 1共模抑制不小于90dB频响50HZ-17 kHz 土 3dB总谐波失真/1 kHz< 0.30%上升速率>15Vmicrosecond冷却方式强迫风冷指示灯“电源”、“失真”、“信号”、“保护”和“超温”保护高温、直流、短路电源AC 220-240V/50~60Hz耗电量700W850W1000W尺寸（长X宽X高）482X365X88(mm)毛重14.61kg17.90kg19.72kg净重13.18kg15.47kg18.29kg。
