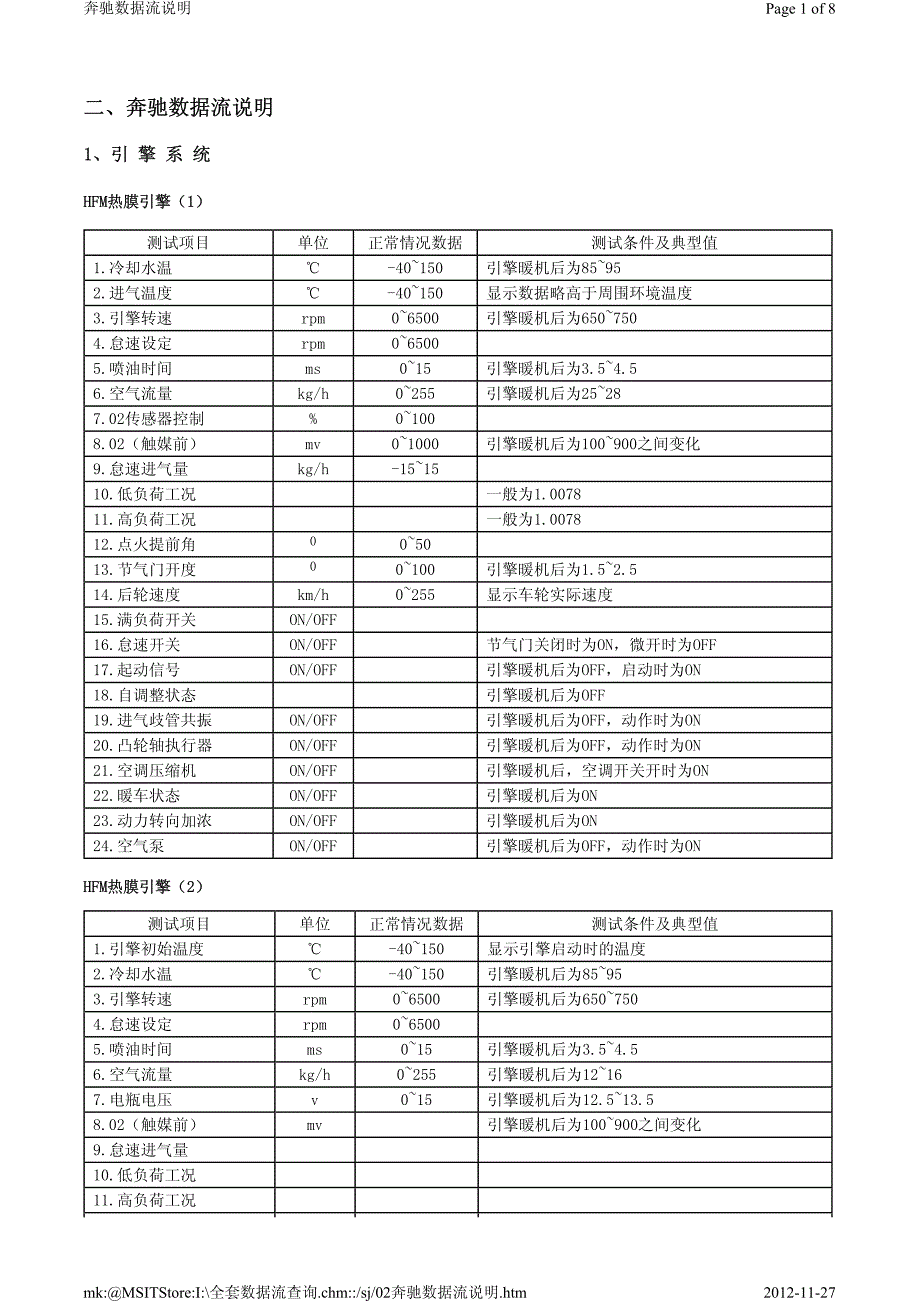

二、奔驰数据流说明二、奔驰数据流说明1、引 擎 系 统1、引 擎 系 统HFM热膜引擎（1）HFM热膜引擎（1）HFM热膜引擎（2）HFM热膜引擎（2）测试项目 单位 正常情况数据 测试条件及典型值 1.冷却水温 ℃ -40~150 引擎暖机后为85~95 2.进气温度 ℃ -40~150 显示数据略高于周围环境温度 3.引擎转速 rpm 0~6500 引擎暖机后为650~750 4.怠速设定 rpm 0~6500 5.喷油时间 ms 0~15 引擎暖机后为3.5~4.5 6.空气流量 kg/h 0~255 引擎暖机后为25~28 7.02传感器控制 % 0~100 8.02（触媒前） mv 0~1000 引擎暖机后为100~900之间变化 9.怠速进气量 kg/h -15~15 10.低负荷工况 一般为1.0078 11.高负荷工况 一般为1.0078 12.点火提前角 0 0~50 13.节气门开度 0 0~100 引擎暖机后为1.5~2.5 14.后轮速度 km/h 0~255显示车轮实际速度15.满负荷开关 ON/OFF 16.怠速开关 ON/OFF 节气门关闭时为ON，微开时为OFF 17.起动信号 ON/OFF 引擎暖机后为OFF，启动时为ON 18.自调整状态 引擎暖机后为OFF 19.进气歧管共振 ON/OFF 引擎暖机后为OFF，动作时为ON 20.凸轮轴执行器 ON/OFF 引擎暖机后为OFF，动作时为ON 21.空调压缩机 ON/OFF 引擎暖机后，空调开关开时为ON 22.暖车状态 ON/OFF 引擎暖机后为ON 23.动力转向加浓 ON/OFF 引擎暖机后为ON 24.空气泵 ON/OFF 引擎暖机后为OFF，动作时为ON 测试项目 单位 正常情况数据 测试条件及典型值 1.引擎初始温度 ℃ -40~150显示引擎启动时的温度2.冷却水温 ℃ -40~150引擎暖机后为85~953.引擎转速 rpm 0~6500引擎暖机后为650~7504.怠速设定 rpm 0~6500 5.喷油时间 ms 0~15 引擎暖机后为3.5~4.5 6.空气流量 kg/h 0~255 引擎暖机后为12~16 7.电瓶电压 v 0~15 引擎暖机后为12.5~13.5 8.02（触媒前） mv 引擎暖机后为100~900之间变化 9.怠速进气量 10.低负荷工况 11.高负荷工况 Page 1 of 8奔驰数据流说明2012-11-27mk:@MSITStore:I:\全套数据流查询.chm::/sj/02奔驰数据流说明.htm12.点火提前角 引擎暖机后为5~1513.节气门开度 节气门关闭时为1.5~2.5，全开时大于70测试项目 单位 正常情况数据测试条件及典型值 14.HFM喷油电压 v 15.02传感器控制 % 16.负荷率 % 17.参考电阻类型 一般为1 18.参考电阻电压 一般为1.25 19.1#点火失效 1#点火工作正常时为0 20.2#点火失效 2#点火工作正常时为0 21.3#点火失效 3#点火工作正常时为0 22.4#点火失效 4#点火工作正常时为0 23.5#点火失效 5#点火工作正常时为0 24.6#点火失效 6#点火工作正常时为0 25.1/6#点火线圈失效 ms 点火器工作正常时为0 26.2/5#点火线圈失效 ms 点火器工作正常时为0 27.3/6#点火线圈失效 ms 点火器工作正常时为0 28.1/6#燃烧时间 ms 点火器工作正常时为1.5~1.7 29.2/5#燃烧时间 ms 点火器工作正常时为1.5~1.7 30.3/6#燃烧时间 ms 点火器工作正常时为1.5~1.7 31.1/6燃烧电压 v 点火器工作正常时为35~40 32.2/5燃烧电压 v 点火器工作正常时为35~40 33.3/4燃烧电压 v 点火器工作正常时为35~40 34.1#爆震延迟角 35.2#爆震延迟角 36.3#爆震延迟角 37.4#爆震延迟角 38.5#爆震延迟角 39.6#爆震延迟角 40.后轮速度 km/h 显示车轮实际车速41.排气管温度 ℃ 42.大气压力 mbar 一般为1020 43.02加热器 ON/OFF 动作时为ON 44.满负荷开关 ON/OFF 45.怠速开关 ON/OFF 节气门关闭时为ON，微开时为OFF 46.起动信号 ON/OFF 引擎暖机后为OFF，启动时为ON 47.暖车加浓 ON/OFF 48.自调整状态 ON/OFF 49.怠速触媒加热 ON/OFF 50.暖车状态 ON/OFF 51.空气泵 ON/OFF 动作时为ON 52.空调压缩机 ON/OFF 引擎暖机后，空调开关开时为ON 53.凸轮轴执行器 ON/OFF 动作时为ON 54.进气歧管共振 ON/OFF 动作时为ON 55.爆震控制 ON/OFF 动作时为ON Page 2 of 8奔驰数据流说明2012-11-27mk:@MSITStore:I:\全套数据流查询.chm::/sj/02奔驰数据流说明.htmLH/LH1/LH2热线式引擎数据流LH/LH1/LH2热线式引擎数据流ON/OFF 动作时为ON测试项目 单位 正常情况数据 测试条件及典型值 1.数值分析 2.发动机转速 rpm 0~6500 引擎暖机后为650~750 3.冷却水温 ℃ -40~150 引擎暖机后为85~95 4.进气温度 ℃ -40~150显示值略高于周围环境温度 5.喷气时间 ms 0~15引擎暖机后一般为3.0~4.5 6.节气门开度 0~100 引擎暖机后一般为2.5~3.5，随引擎负荷增大而 增大,全开时：大于50 7.车速 km/h 0~255 显示车辆实际速度 8.空气流量 kg/h 0~255 引擎暖机后为14~18 9.空气流量 v 0~5 点火开关开时为1.0~1.1，引擎暖机后为1.5~1.6 10.怠速空气调节 kg/h 11.大气压力 mbar 0~1015 12.低负荷工况 引擎暖机后一般为1.0005 13.高负荷工况 引擎暖机后一般为1.0005 14.电瓶电压 v 0~15 引擎暖机后为12.5~13.5 15.02传感器 mv 0~1000 引擎暖机后为10~900之间变化，如此车没有02传 感器时为440 16.参考电阻 0~10一般为117.动态百分比 % 0~100引擎系统正常时为5018.开关量 19.1缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 20.2缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 21.3缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 22.4缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 23.5缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 24.6缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 25.7缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 26.8缸断缸状态 ON/OFF 引擎暖机后，此气缸工作正常为OFF，缺火或其 他故障时为ON 27.活性碳罐 ON/OFF 引擎暖机后为ON，动作时为OFF 28.安全断油 ON/OFF 引擎暖机后为OFF，动作时为ON 29.空气泵 ON/OFF 引擎暖机后为OFF，动作时为ON 30.档位位置 P/N档时为P/N Page 3 of 8奔驰数据流说明2012-11-27mk:@MSITStore:I:\全套数据流查询.chm::/sj/02奔驰数据流说明.htmMe 2全电控引擎数据流Me 2全电控引擎数据流31.二档延迟控制 ON/OFF 引擎暖机后为OFF，动作时为ON 32.怠速开关 ON/OFF 测试项目 单位 正常情况数据 测试条件及典型值 33.满负荷开关 ON/OFF 34.起动信号 ON/OFF 35.暖车加浓 ON/OFF 引擎暖机后为OFF，动作时为ON 36.暖车状态 ON/OFF 引擎暖机后为OFF，动作时为ON 37.加速加浓 ON/OFF 引擎暖机后为OFF，动作时为ON 38.凸轮轴正时 ON/OFF 引擎暖机后为OFF，动作时为ON 39.LH1-CAN通信 系统正常时为OK，不正常时为故障 40.EZ1-CAN通信 系统正常时为OK，不正常时为故障 41.TPM-CAN通信 系统正常时为OK，不正常时为故障 测试项目 单位 正常情况数据 测试条件及典型值 1.引擎转速 rpm 0~6500 引擎暖机后为650~750 2.冷却水温 ℃ -40~150 引擎暖机后为85~95 3.进气温度 ℃ -40~150 显示值略高于周围环境温度 4.节气门开度 0 0~100 引擎暖机后一般为2.5~3.5，全开时大于20 5.点火提前角 0 0~50 引擎暖机后为5~15 6.喷油时间 ms 0~15 引擎暖机后为2.5~4.5 7.空气流量 kg/h 0~255引擎暖机后为16~178.电瓶电压 v 0~15引擎暖机后为12.5~13.5 9.HFM喷射电压 v 10.凸轮轴传感器 引擎暖机后,凸轮轴传感器工作正常时：为17011.碳罐阀效率 % 0~100 引擎暖机后，一般为12~15，随引擎转速增大而 增大 12.节气门信号1 v 0~5 节气门关闭时：为4.3~4.5，全开时为3.4~3.5 13.节气门信号2 v 0~5 节 气 门 关 闭 时 ： 为 0.55~0.65，全 开 时 为 1.45~1.55 14.踏板传感器1 v 0~5 节 气 门 开 关 闭 时 ： 为 0.35~0.45，全 开 时 为 4.5~4.8 15.踏板传感器2 v 0~5 节 气 门 开 关 闭 时 ： 为 0.15~0.2，全 开 时 为 2.35~2.45 16.引擎扭力 N.m 0~500 引擎暖机后，一般为55~65 17.氧控制阀比 % 0~100 18.氧传感器电压 mv 0~1000 引擎暖机后，为100~900之间变化 19.部分负荷调节 20.怠速负荷调节 ms 21.前爆震电压 v 引擎暖机后，一般为0 22.后爆震电压 v 引擎暖机后，一般为0 23.1缸爆震延迟 0 引擎暖机后，一般为0 24.2缸爆震延迟 0 引擎暖机后，一般为0 25.3缸爆震延迟 0 引擎暖机后，一般为0 26.4缸爆震延迟 0 引擎暖机后，一般为0 Page 4 of 8奔驰数据流说明2012-11-27mk:@MSITStore:I:\全套数据流查询.chm::/sj/02奔驰数据流说明.htm2、电 源 系 统2、电 源 系 统GM-电源系统GM-电源系统27.5缸爆震延迟 0 引擎暖机后，一般为0 28.6缸爆震延迟 0 引擎暖机后，一般为0 29.前轮速度 km/h 显示车辆实际速度 30.后轮速度 km/h 显示车辆实际速度 31.非平衡运行1# 1/S2 引擎暖机后，一般为0，故障时数据变大 测试项目 单位 正常情况数据 测试条件及典型值 32.非平衡运行2# 1/S2 引擎。
