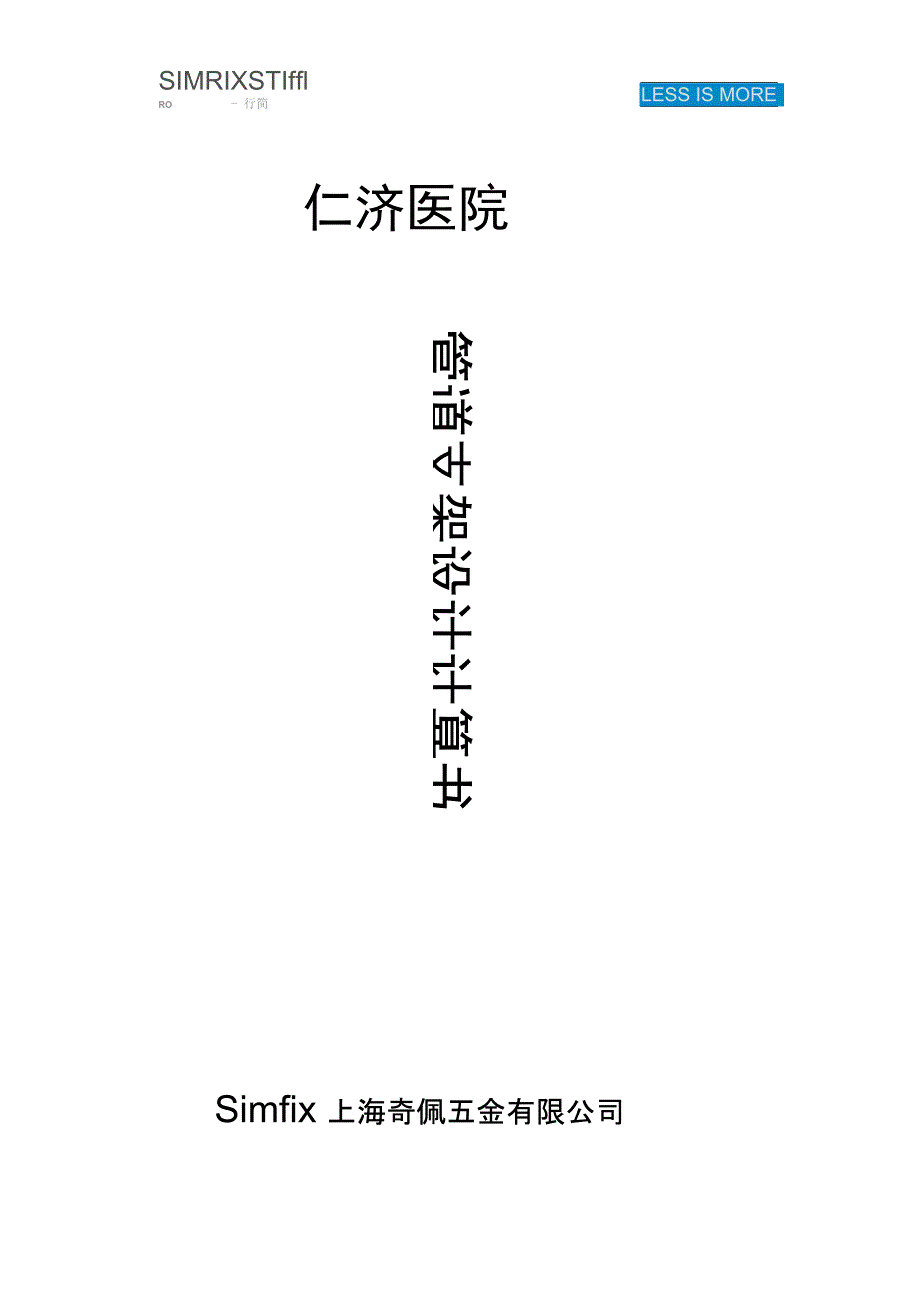

LESS IS MORESIMRIXSTIfflRO - 行简仁济医院管道支架设计计算书Simfix 上海奇佩五金有限公司f LESS IS MORE设计说明1设计依据：1.1《管道支吊架》第1部分：技术规范 GB/T 17116.1-19971.2《管道支吊架》第2部分：管道连接部件 GB/T 17116.2-19971.3《管道支吊架》第3部分：中间及建筑结构连接件 GB/T 17116.3-19971.4《建筑给水排水及采暖工程施工质量验收规范》 GB50242-200203S402GB50009-2001GB50017-2003GB50205-20011.5《室内管道支架及吊架》1.6《建筑结构荷载规范》1.7《钢结构设计规范》1.8《钢结构工程施工及验收规范》2技术条件2.1管道重量计算按设计管道支吊架间距内的管道自重、 满管水重、保温层重及以上 三项之和10%的附加重量（管道连接件等）计算，保温材料容重按岩 棉100 kg/ m3计算2.2设计荷载垂直荷载：考虑制造、安装等因素，采用支吊架间距的标准荷载 乘以1.35的荷载分项系数水平荷载：管道支吊架的水平荷载按垂直荷载的 0.3倍计算。
地震荷载:按地震设防力度w 8度计算地震作用不考虑风荷载垂直荷载和地震荷载可组合为：1.35G +0.2G *1.4=1.63 G水平荷载为 0.3*1.63G=0.49GSIMRIXSTIffl品犒 • 行简f LESS IS MORE2.3横梁抗弯强度计算横梁抗弯强度按下式计算啓鬻0.85f1）承受静力荷载或间接承受动力荷载时,rx = ry =1.05式中：「X、ry?截面塑性发展系数2）直接承受动力荷载时，rx = ry = 1本计算书采用rx = ry =1.05Mx、My?所验算截面绕X轴和绕y轴的弯矩（N mm）Wx、Wy?所验算截面对X轴和对y轴的净截面模量（mm3）f ?钢材的抗弯、抗拉强度设计值（N / mm2）由于采用型材材质为 Q235，故本计算书取f=215N/mm22.4受弯梁挠度和受拉构件长细比受弯梁的挠度不大于L/200（ L为受弯构件的跨度）受拉构件允许长细比不超过3002.5吊杆吊杆允许拉力值采用《室内管道支吊及吊架》规定吊杆直径（mm）101216202430拉力允许值（N）3250475090001400020000325002.6膨胀螺栓膨胀螺栓极限荷载值采用《室内管道支吊及吊架》规定螺栓规格M10M12M16M20抗拉荷载（kN）3.174.839.2215.0抗剪荷载（kN）2.143.145.919.09f LESS IS MORESIMRIXSTIffl品犒"行简3支吊架采用型钢技术参数型号QC2220QC4120QC4125QC6220QC6225C型钢宽度A(mm)4141414141C型钢高度B(mm)2541416262壁厚S (mm)2.02.02.52.02.5重量(kg/m)1.842.342.873.003.69X轴距槽背e (mm)10.9318.5418.4128.7328.56X轴距槽口e2 (mm)14.0722.4622.5933.2733.44惯性矩14x(cm )19961.6467379.8680219.73188454.92226987.63惯性矩14y(cm )68264.1190268.97106046.18118121.13139932.13截面模数wxi (cm 3)1418.62999.73550.975663.566788.71截面模数wx2 (cm 3 )1826.553634.724357.636560.657946.65截面模数w3'y(cm )3329.964403.365172.985762.016825.96回转半径i x (cm)9.2315.0314.8122.221.96回转半径i y (cm)17.0717.3917.0317.5817.25f LESS IS MORE型号QC4420QC8220QC8225QC12420QC12425C型钢宽度A(mm)4141414141C型钢高度B(mm)508282124124壁厚S (mm)2.02.02.52.02.5重量(kg/m)3.684.685.746.007.39惯性矩1 x4(cm )95197.34337788.81405628.261003016.311215616.64惯性矩1 y(cm 4)120434.22164443.93199186.11220148.25266958.01截面模数wx (cm 3)3807.898238.759893.3716177.6819606.72截面模数wy(cm3)5874.848021.669716.410738.9413022.34回转半径i x (cm)14.2523.7923.5636.2135.94回转半径i y (cm)16.0316.616.5116.9716.84上海奇佩五金有限公司SIMRIXSTIffl品用"行简、多水平消防管吊架（12-DN150)LESS IS MORECHInl--BIftI > _r.blnlc!LL-du2!nr.pAufl吊架平面图吊架效果图f LESS IS MORESIMRIXSTM品用 ■行简吊架现场安装效果图吊架形式如上图，管道为 DN150(159x4.5)支架间距为4米.1. 管道重量计算(1) 单根①159X4.5管道空管4米重量：G 管=4*3.14*(159*159-150*150)*7.85/4000=68.55kg⑵ 单根①159X4.5管道4米内水重量：G 水=4*3.14*150*150/4000=70.65kg⑶ 单根①159X4.5管道4米总重：G总= 1.1(G管+Gk)=153.12kgSIMRIXSTIfflgo - 行 简⑷ 考虑到安全系数及其它因素： G总=1.63 *153.12=249.59kg2、吊架横梁的选取(1)横梁所受荷载计算横梁受力图如下：B C1越4刁L PAfl J 期「1 JL 1 1-"(1 11 "fi |L旳如】j."i -L54-5叭爭旳1 \1 \2^95^97 〈曲普％h7 \7 \949 S9hgZ ■1 \F J*狂$7 \7 \a49-59kgi7 47in衍iamAi e由吊架横梁受力图可知：AB BC,CD段横梁承受的荷载是相同,都需要承载4根159水管4米的管水总重量。
由吊架形式图可知 B，C点各拉吊一根M20丝杆.所以只需要计算AB BC,CD段任意一段横 梁满足荷载要求即可以下计算，以 AB段横梁受力为准吊架横梁受力图可简化如下图:24959kg24959kg24959kg249.59kg24959 kg7 X7 \7 \卩・0 小 PhD 儿 PUD .1^1垂直荷载:Mxmax二M+M=249.59*154.5+249.59*414.5=38561.655+103455.055SIMFIXSTIfflfmaxPI348EIf LESS IS MORE=142016.71kg.mm水平荷载：Mymax 0.3Mxmax=0.3* 142016.71=42605.013kg.mm(2) 横梁选取通过计算可知QC12420做横梁满足强度要求，计算如下:QC1242(的技术参数如下：X-XY-YWxlxixWyIyiymmmmmmmmmmmm16177.681003016.3136.2110738.94220148.2516.971.5MxWx1 5My =1.5* 142016.71 /1.05*16177.68+1.5*42605.013/Wy1.05*10738.94=12.55+3.78=16.33kg=16.33*9.8=160.034 N/mm20.85 f =0.85*215=182.75 N/mm2>160.034 N/mm2 = 1^5M^Wx Wy(3) 横梁挠度验算横梁受力可简化下图：PM499.18kg7 \/A B=998.36kg*1065*1065*1065/48*200000*1003016.314=0.34mmSIMRIXSTM品 精 ” 行 简L/200=1065/200=5.33mm, fxmax
立柱长度暂定为1000mm吊架的右端为M20的丝杆做立柱，长度暂定为1000mm(2)吊架立柱底座选取QC-D2-41QCS-D3-22(3) 吊架立柱承载重量f=988.36kg/2=494.18kgG 横梁 /2=6*1.065/2=3.195kgRj +G 横梁 /2=494.18kg+3.195kg=497.375kg(4) 吊架立柱底座承载重量G 立柱=3.68*1=3.68kgSIMRIXSTIffl© = 1000/14.25=70.176ixb =1000/16.03=52.384iyf LESS IS MORERB +G 横梁 /2+ G 立柱=494.18kg+3.195kg+3.68k。
