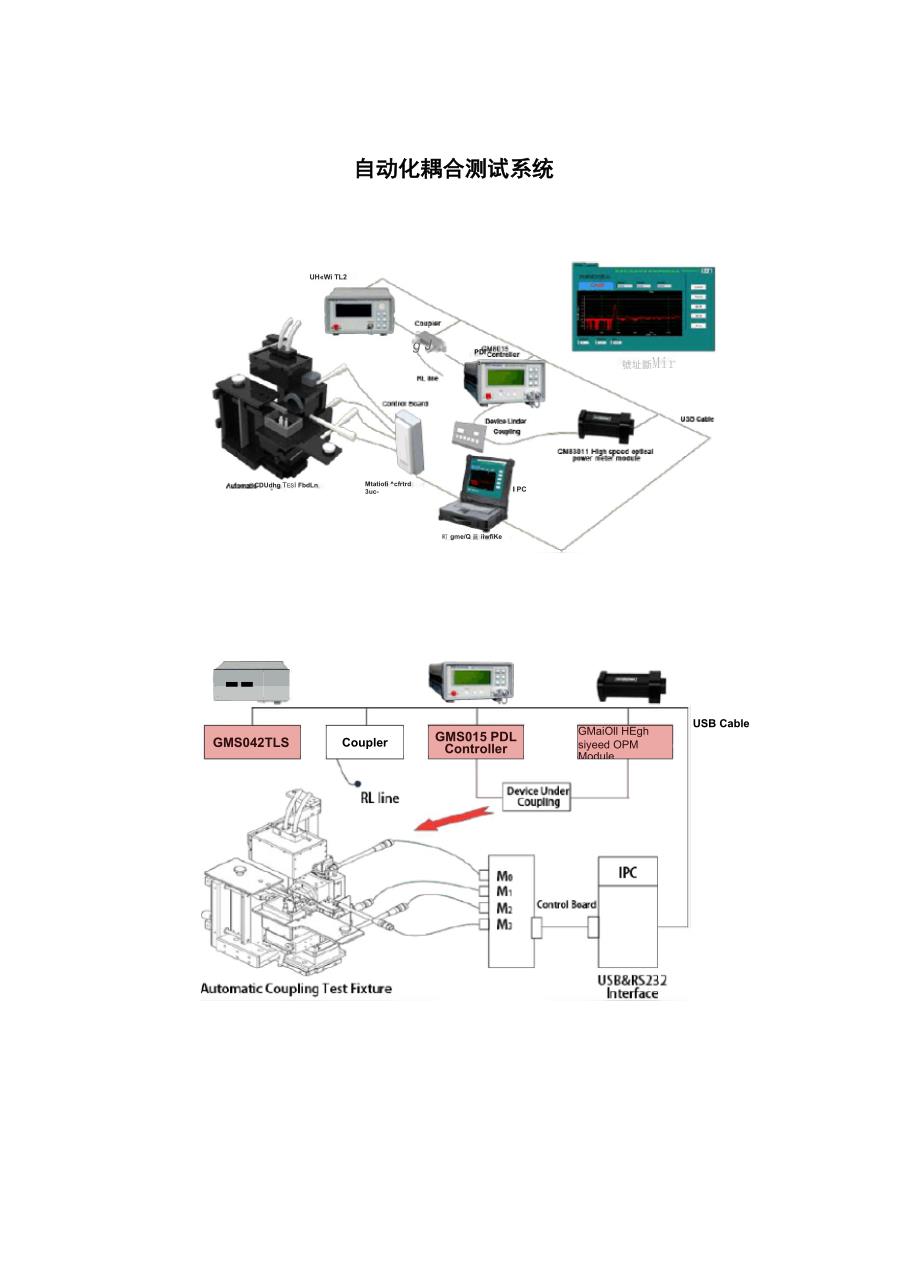

自动化耦合测试系统PDI：I PCCDUdhg TesI FbdLn町 gme/Q 蓝 iiwfiKeMtatiofi ^cfrtrd 3uc-號址斷MirUH«Wi TL2g J■■■,・USB CableGMS042TLSCouplerGMS015 PDLControllerGMaiOll HEgh siyeed opm Module基于优西仪器的WDM、PD、Inline、Hybrid、GFF、VOA等光器件产品自动耦合解决方案该耦合测试系统通过IPC的USB总线管理三款优西仪器，通过实时测试数据反馈到运动控制卡，对自 动耦合平台的多维调节架进行自动控制，实现光器件的自动耦合工艺工作原理如下：1. GM8042可调光源：为DUT提供C+L波段任一波长点的光输入，满足不同DUT的耦合要求；2. GM83011高速光功率计探头模块：平均采样时间达到us量级在WDM、Isola tor等产品的自动耦合应用中，粗调找光时间低于10s，精调耦合时间低于15s,大大缩短了光器件生产的耦合时间；3. GM8015偏振发生器：在测量PDL参数时，GM8015产生不同的偏振状态，使PDL的测量结果更加精确；4. Automatic Coupling Test Fixture 自动耦合夹具：电动控制平台由调节架、电机、运动控制卡等构成。
气动平台由气缸、气管、辅助工装等构成；5. 应用软件实时监控从GM83011反馈的不同坐标位置的光功率值，耦合运动平台通过该反馈数据控制电 机移动的角度与速度，从而实 现光器件的自动耦合。
