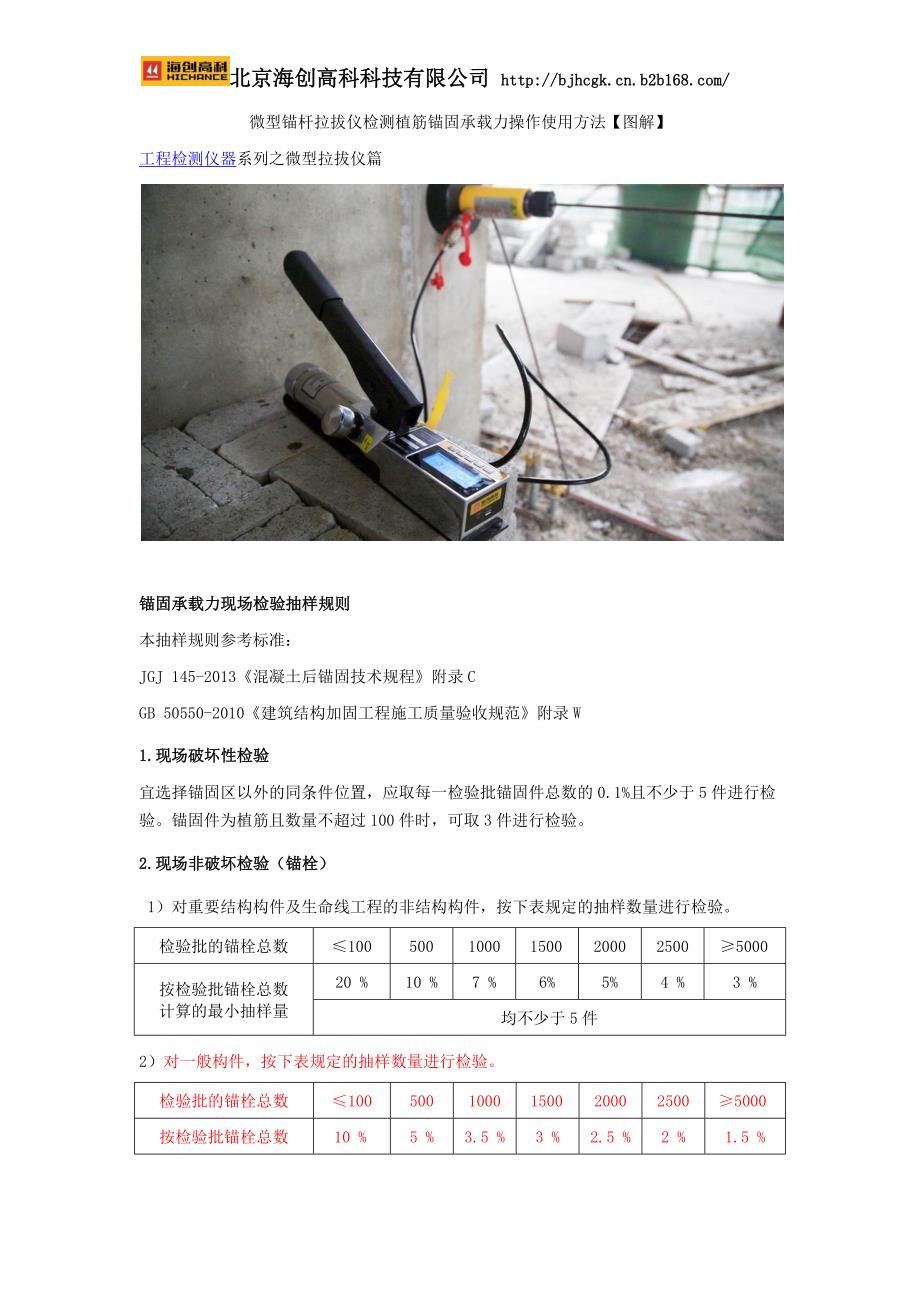

北京海创高科科技有限公司北京海创高科科技有限公司 微型锚杆拉拔仪检测植筋锚固承载力操作使用方法【图解】工程检测仪器系列之微型拉拔仪篇锚固承载力现场检验抽样规则锚固承载力现场检验抽样规则本抽样规则参考标准：JGJ 145-2013《混凝土后锚固技术规程》附录 CGB 50550-2010《建筑结构加固工程施工质量验收规范》附录 W1.1.现场破坏性检验现场破坏性检验宜选择锚固区以外的同条件位置，应取每一检验批锚固件总数的 0.1%且不少于 5 件进行检验锚固件为植筋且数量不超过 100 件时，可取 3 件进行检验2.2.现场非破坏检验（锚栓）现场非破坏检验（锚栓）1）对重要结构构件及生命线工程的非结构构件，按下表规定的抽样数量进行检验检验批的锚栓总数≤1005001000150020002500≥500020 %10 %7 %6%5%4 %3 %按检验批锚栓总数 计算的最小抽样量均不少于 5 件2）对一般构件，按下表规定的抽样数量进行检验。
检验批的锚栓总数≤1005001000150020002500≥5000按检验批锚栓总数 计算的最小抽样量10 %5 %3.5 %3 %2.5 %2 %1.5 %北京海创高科科技有限公司北京海创高科科技有限公司 均不少于 5 件3) 对非生命线工程的非结构构件，应取每一检验批锚固件总数的 0.1%且不少于 5 件进行随机抽样检验备注：当锚栓总数介于两栏数量之间时，可按现行内插法确定抽样数量3.3.现场非破坏检验（植筋）现场非破坏检验（植筋）1）对重要结构构件及生命线工程的非结构构件，应取每一检验批植筋总数的 3%且不少于5 件进行随机抽样检验2）对一般构件，应取每一检验批植筋总数的 1%且不少于 3 件进行随机抽样检验3) 对非生命线工程的非结构构件，应取每一检验批锚固件总数的 0.1%且不少于 3 件进行 检验检测步骤图解操作：检测步骤图解操作：1.植筋锚固承载力现场检测北京海创高科科技有限公司北京海创高科科技有限公司 2.使用的仪器是 HC-VX 系列微型拉拔仪3.首先根据抽样规则选取植筋检验数量北京海创高科科技有限公司北京海创高科科技有限公司 4.可取 3 件进行检验5.本次检测的植筋为直径 Φ6.5，规格为 HRB335北京海创高科科技有限公司北京海创高科科技有限公司 6.采用连续健在方法进行非破损检验7.检测准备北京海创高科科技有限公司北京海创高科科技有限公司 8.反力支撑环一个9.Φ6 的锚具一个北京海创高科科技有限公司北京海创高科科技有限公司 10.检测过程11.首先把植筋掰直或剪断北京海创高科科技有限公司北京海创高科科技有限公司 12.穿过反力支撑环13.安装油缸北京海创高科科技有限公司北京海创高科科技有限公司 14.安装 Φ 锚具15.连接快速接头北京海创高科科技有限公司北京海创高科科技有限公司 16.连接快速接头17.仪器开机北京海创高科科技有限公司北京海创高科科技有限公司 18.顺时针拧紧卸荷阀19.按下键清零北京海创高科科技有限公司北京海创高科科技有限公司 20.下一步开始检测21.经过计算，直径为 Φ6.5,北京海创高科科技有限公司北京海创高科科技有限公司 22.规格为 HRB335 的钢筋 强度设计值为 10.0KN23.按规范要求 应匀速加压北京海创高科科技有限公司北京海创高科科技有限公司 24.在 2-3min 内加载至设定的检验荷载 并持荷 2min25.当前力值为 10.016KN 打倒设计载荷后北京海创高科科技有限公司北京海创高科科技有限公司 26.应持荷 2min 观察泄压情况 力值在 2min 内下降不超过 5%即为合格27.持荷时间打倒 2min 当前力值为 9.674KN 泄压不超过检测载荷的 5%北京海创高科科技有限公司北京海创高科科技有限公司 28.拆卸仪器后 如果混凝土未出现裂纹或其他局部损害 应评定为合格29.拆卸油缸北京海创高科科技有限公司北京海创高科科技有限公司 30.顺时针松开卸荷阀 仪器压力值回零31.油缸活塞自动复位以后 可以卸开快速接头北京海创高科科技有限公司北京海创高科科技有限公司 33.用锤子轻轻敲击锚环 卸开锚具34.第一根植筋的锚固力检验完成 继续进行下一根植筋的检验锚杆拉拔仪和微型拉拔仪的区别锚杆拉拔仪和微型拉拔仪的区别锚杆拉拔仪分为 HC-10/20/30/50/100，体积、重量大；HC-V1/3/5，体积、重量小，同时 采用优化的内部结构，在持荷方面优于锚杆拉拔仪，5 分钟掉压低于 5%。
