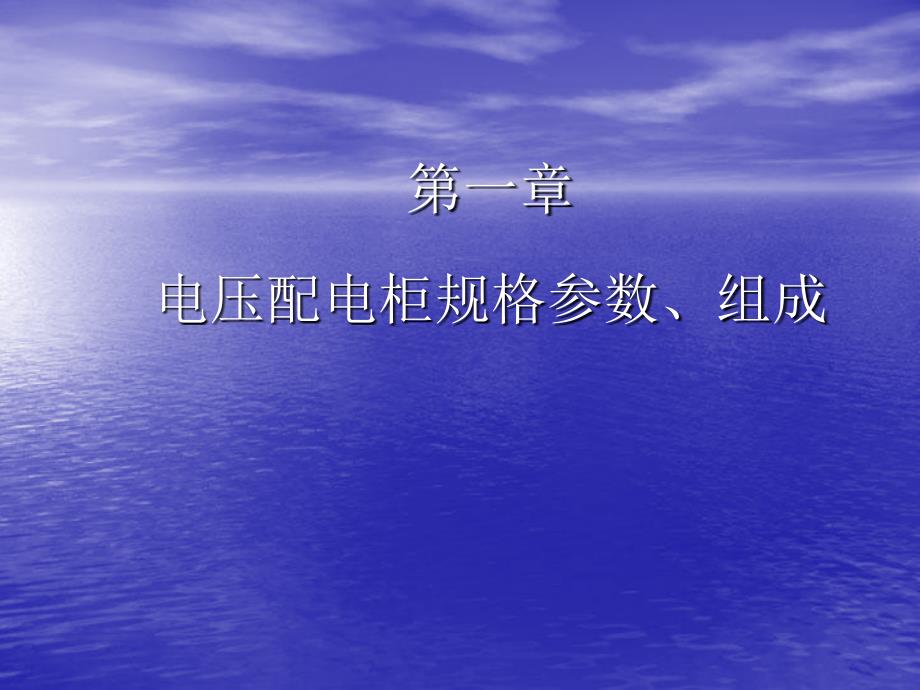

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一章,电压配电柜规格参数、组成,前言,MNS-G低压配电柜是由各种开关、抽屉、控制器为一体的看是简单又不简单的配电系统，它具有结构通用性、组装灵活性、安全性强、技术性能高、压缩场地性能好MNS系统能适应各种供电配电的需要，能广泛用于电站、核电站、船用、石油燃气平台等各种工矿企业配电系统一、规格及基本参数,1、低压配电柜是“南京国网南自电气自动化 MNS-G型”生产,2,、额定绝缘电压：,660V,、额定工作电压：,380V,、短路耐压强度：,50KA,、防护等级：,IP30,、主母线最大工作电流：5500A,3,、配电柜是：,800*800*2000,4,、周围空气温度不高于+40，不低于-105、相对湿度日平均值不大于95%，月平均值不大于90%二、组成,1、镀锌铜母排、绝缘子、电缆、线鼻,2、塑壳式断路器、空气开关,3、双电源控制器,4、SPD浪涌保护器,5、电压表、电流表、功率因数表、多功能液晶显示表（川气东送管线）、电能表（锡沙线）、指示灯、按钮,6、低压抽屉（川气东送管线）,7、电流互感器、熔断器,8、三相转换开关,双电源开关,第二章,电压配电柜配电基本结构,说 明,在锡沙线和川气东送管线上的站场上，供电可以分为三种供电结构：,结构1是：市电、发电机、EPS三种供电方式。
在同一时间段内，他们只能单一供电，其任一个启用都能给整个场站供电一般情况下，首选是市电，后是EPS，最后是发电机其特点是不怕长时间的停电，不怕单一或两个电源同时故障而不能供电现象例如：顾山站、姚家巷站,结构2是：市电、EPS两种供电方式在同一时间段内，他们只能单一供电，其任一个启用都能给整个场站供电其特点是可以在市电停电后，EPS能继续供电缺点是：断市电后，不能长时间的给场站供电；如市电故障时，维修时间不能过长例如：埤城站、凤凰站等,结构3是：市电、EPS两种供电方式在同一时间段内，他们也只能单一供电，但是在市电停电或故障断开后，EPS只能给场站内的部分设备供电缺点是：不能照顾到其他设备的正常使用；维护时，EPS放电时间过长；市电故障时，维修时间不能过长；断市电后，不能长时间的给场站供电例如：无锡首站,供电方式,所有站场的供电方式都是TN-S三相五线制,部分站场是10KV引致变压器室变压后到低压配电柜，部分是直接引380V到站场的低压配电室,总的保护接地排是现场的接地网引入低压配电室,市电输入,进入总开关,经过双电源开关,送到母排,室内照明,室外配电箱,UPS,备用,室外照明,E P S,充电,发电机,手动切换开关,一、结构 1,市电输入,进入总开关,经过双电源开关,送到母排,室内照明,室外配电箱,UPS,轴流风机,室外照明,E P S,充电,二、结构 2,备用,市电输入,进入总开关,经过双电源开关,送到母排,室内照明,室外配电箱,UPS,轴流风机,室外照明,E P S,充电,二、结构 3,备用,监控,其他,第三章,电压配电柜内设备介绍及其使用方法,一、开关型号,型号：,1,、塑壳式断路器：,ABB DPT-125/160,2、ABB S2 Iu=160A Ue=690V,附带功能：,1,、欠压保护,2,、过压保护,3,、过电流保护,4,、缺相保护,二、抽屉使用方式,合闸,分闸,抽屉锁,工作位置,实验,自锁,抽出、入,绿指示灯,红指示灯,主把手,辅助把手,大抽屉使用,步骤：,1、主把手打在状态，同时辅助把手打在状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。
2、主把手打在状态，同时辅助把手打在状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸3、主把手合闸在状态时，辅助把手将只能打在状态，其他状态位置都被自锁4、在抽屉被抽出后，辅助把手打在状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在状态，被锁住，也不能将其推进，也不能将其主把手合上5、红色的指示灯是表示未送电，绿灯表示运行状态抽屉内部电路,1、QS1就是图一中的主把手，QS2在抽屉内部（控 制开关），红、绿就是指示灯2、QS2一般为合闸状态二、抽屉使用方式,合闸,把手,准备合闸,实验,抽出、入,自锁,红指示灯,绿指示灯,小抽屉使用,步骤：,1、把手只能在4状态可以抽出或推进2、合闸时，把手要推进去，顺时针旋转90度3、本抽屉没有安装调试功能4、内部的电路图和图2一样，只是载流量不一样注意事项,1、在场站检修或调试过程中，要先断开现在的用电设备，后分闸，防止产生电弧2、非检修人员不得靠近3、检修时，要挂有“禁止合闸、有人工作”的警示牌4、要按程序分合闸，不能强拉或强推5、切换必须到位，否则将不能抽出或推进6、检修人员工作前，必须要穿戴好劳保和带好相应的绝缘靴、绝缘手套。
三、双电源开关,1、DPT-125/160适用于网电与网电或网电与发电机电源自动切换，需要保持电源连续供电的场合控制电源通过微处理器对电源进行检测，按预先设定的程序来判别电源状态并发出相应的指令使断路器动作，实现两路电源的切换并发出相应的指示2、具有以下功能：1、过/欠压保护：任何一路电源的电压值达到过/欠压设定门限值时，装置发生过压或欠压报警信号，如该断路器处于闭合位置且另一路电源正常则使发生故障的电源对应的断路器延时断开二另一路电源对应的断路器闭合2、缺相保护：任何一电源缺相时，控制单元发出缺相报警信号，如该断路器处于闭合位置同时另一路电源正常则使发生故障的电源对应的断路器马上断开而另一路电源对应的断路器延时闭合3、拒执行报警：在模式转换或电源故障转换时，任何一个断路器未能按要求执行，控制单元发出拒执行报警信号4、脱扣报警：正常电源或应急电源断路器因电源故障脱扣，报警灯闪烁，相应的脱扣指示灯发光，但不会使电源切换故障排除后，报警自动解除，但是必须手动使断路器复位5、消防复位：当消防中心有指令输入控制单元时，将会使两断路器断开消防信号必须为24VDC，在消防指令消失后，必须按复位按钮使控制单元重新进入自动运行状态。
6、自投自复/自投不自复自投自复：,是指控制单元对两路电源进行自动切换正常电源出现过压、欠压、缺相或失压时，经设定的延时时间自动切换至应急电源供电，当正常电源恢复正常后，又自动返回至正常电源供电自投不自复：,是指控制单元对两路电源进行自动切换正常电源出现过压、欠压、缺相或失压时，经设定的延时时间自动切换至应急电源供电，当正常电源恢复正常后，不能自动返回至正常电源供电，依然是应急电源供电当拨码开关处于ON时，控制单元为自投不自复；当拨码开关处于I时,控制单元为自投自复如果在自投不自复的状态下，将拨码拨到I状态下，此时如果是“应急电源”供电，正常电源又是正常的话，则装置会恢复由正常电源供电3、技术参数：,使用环境温度：在-10,55，24h内的平均温度不超过35，海拔不超过2000m；,大气条件：大气的相对湿度不超过90%，用户应对温度变化偶尔产生的凝露采取必要的措施工作电压：单相220VAC 50Hz,装置操作频率：5次/分,机械寿命：10000次,操作机构动作时间：11.5s,断路器的分/合闸信号、报警输出信号均为无源接点,4、基本运行模式,控制电源面板的选择开关可分为手动模式和自动模式。
自动模式：在市电-应急电源运行模式时，正常电源故障或失压，装置将自动切换至应急电源供电控制单元模式选择开关置于“自动”位置如果控制单元在运行中出现死机，按复位按钮可使其重新正常运行手动模式：控制单元模式选择开关置于“手动”位置此模式下，断路器的切换由用户手动控制，控制单元检测电源并有相应的指示，“正常电源”电源失压时发出启用应急电源的信号第四章,故障及排除,一、双电源自动切换装置常见故障及排除,序号,故障现象,可能原因,故障排除方法,1,控制器有电，但不能自动切换,1、控制器施加了消防复位信号,2、控制器处于手动状态,3、两路电源的电压都不在正常工作范围内,4、控制器设置了延时时间,5、熔断器烧断,6、控制器两端的接插端子松脱,7、控制器处于自投不自复模式,1、取消消防复位信号,2、把控制器置于自动模式,3、检查电源，至少有一路电源在85%-100%范围内DTP才能正常工作,4、减少延时时间设定值或延时结束,5、更换熔断器,6、检查并重新插紧,7、把控制器置于自投自复模式,2,电源正常，控制器无任何显示,控制器两端的接插端子松脱,检查并重新插紧,3,DTP频繁转换,1、断路器的电源进线松脱或控制器 接插端子、电缆连接器接触不良,2、电网电压有较大波动，并波动范围已超过过压设定值或欠压设定值,1、检查各连接线并排除故障,2、关机或调整过压、欠压设定值（可调节双电源装置),4,常见电源正常，但是DTP投切到备用电源,常用电源进线或控制器接插端子松脱,检查并排除故障,5,控制器脱扣指示灯亮并报警,负载出现过电流导致断路器保护脱扣,检修负载排除故障后，先将控制器设置为手动模式，然后手动操作机构使断路器复位，再把控制器设置成自动模式让DTP重新投入使用,6,控制器显示不正确,1、常用、备用电源进线连接接触不良,2、控制器两端的接插端子松脱,3、操作机构的位置触电动作不良,检查并排除故障,二、配电柜常见的故障及排除,序号,故障现象,可能原因,故障排除,1,总开关推不上,1、塑壳式断路器内的欠压装置损坏,2、市电欠压、超压或缺相,3、负载电流过大、短路等,4、开关损坏,1、更换或直接拿掉,2、检查市电情况,3、检查负载，可用排除法,4、更换断路器,2,投市电则依然是EPS供电,1、市电过压、欠压、缺相,2、现场负载有漏电情况,3、双电源开关为手动,4、双电源开关为自投不自复,1、查看市电情况,2、看负载的接地线是否和零线接反,3、手动或调为自动,4、调为自投自复,3,多功能液晶显示万用表没有显示或不准,1、多功能反馈线松脱,2、表内系数设置有问题,3、表已损坏,1、检查线的端子，重新接好,2、运用电脑更改系数,3、更换表头,三、注意事项,检修时，需停电工作，操作一律要视为有电操作,电气检修工作不得少于两人,电气检修工作必须坚持安全措施：停电、验电、挂接地线、挂标识牌,带电检修必须使用绝缘工具,送电前检查有无遗漏，清理工作现场,遇雷雨时，所有室外开关、线路及引入线检修工作均应停止,检查或巡检时要与高压保持一定的距离,谢谢大家,。
