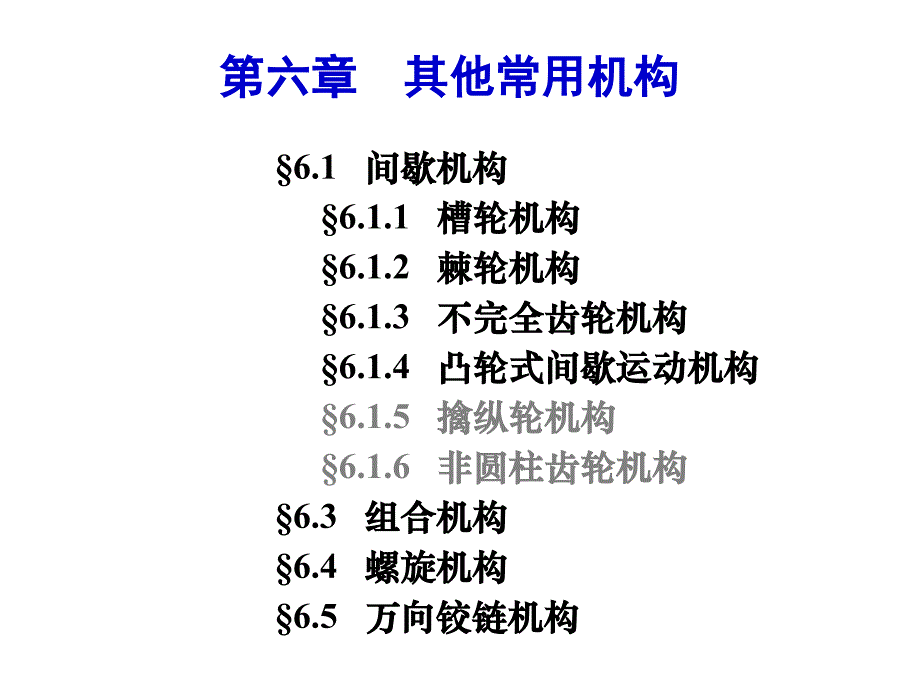

第六章 其他常用机构,§6.1.2 棘轮机构,§6.1.1 槽轮机构,§6.1.5 擒纵轮机构,§6.1.4 凸轮式间歇运动机构,§6.1.3 不完全齿轮机构,§6.1.6 非圆柱齿轮机构,§6.4 螺旋机构,§6.5 万向铰链机构,§6.3 组合机构,§6.1 间歇机构,是由主动拨盘、从动槽 轮和机架等组成§6.1.1 槽轮机构,1．槽轮机构的组成及工作特点,（1）机构组成,（2）工作特点,槽轮机构,,槽轮机构可将主动拨盘的等速回 转运动转变为槽轮时动时停的间歇运动，并具有结构简单、外形尺寸小、 机械效率高，以及能较平稳的、间歇 地进行转位等优点，但存在柔性冲击 的缺点，故常用于速度不太高的场合2．槽轮机构的类型及应用,（1）槽轮机构的类型,（2）槽轮机构的应用,例1 蜂窝煤制机模盘转位机构,例2 电影胶片抓片机构,是指当主动拨盘回转一周时，槽轮的运动时间 td 与主动拨盘转一周的总时间t之比，,3．普通槽轮机构的运动系数及特性,（1）普通槽轮机构的运动系数,1）外槽轮机构,槽轮机构的运动系数,以表示＝2α1/(2π）,= (π－2φ2)/(2π）,＝π－(2π/z)/(2π),＝(z-2)/2z (a),由于 0，故槽数z≥3。
又因 0.5，故此种单销槽轮机构的 槽轮运动时间总是小于其静止时间具有 K 个均布圆销的槽轮机构的运动 系数 为, ＝ K (z-2)/2z,因 ≤1，则有 K ≤2z/(z-2),由此可知，槽数与圆销数间的关系为,z＝3，K＝1～6； z＝4，K＝1～4； z＝5、6，K＝1～3； z≥7，K＝1～2设计外槽轮时应注意的事项,(1)运动系数应大于零，故槽轮的槽数z应大于或等于3； (2)运动系数将随着Z的增加而增加； (3)对于K=1的单销外槽轮机构，0.5，应增加圆销数K (4)槽轮必须有停歇时间，所以1拨盘的圆销数K与槽轮槽数z的关系应为,(5)当要求拨盘转一周的时间内，槽轮K次停歇的时间不相等，则可将圆销不均匀地分布在主动拨盘等径的圆周上若还要求拨盘转一周过程中槽轮K次运动时间也互不相等时，则还应使各圆销中心的回转半径也互不相等2）内槽轮机构,其单销内槽轮机构的运动系数为, ＝ 2α1/(2π) ＝(π＋2φ2)/(2π) ＝ (π＋2π/z)/(2π）,＝(z+2)/2z,故 0.5槽轮机构的角速度及角加速度的最大值随槽轮数 z 的增多 而减少；,当圆销开始进入和离开径向槽时，此两瞬时有柔性冲击， 且随槽数 z 的减少而增大；,在机构运转速度较高时，或槽轮轴承惯性较大的情况下， 就显得更为突出。
内槽轮机构与外槽轮机构一样，有加速度突变，且其值与 外槽轮者相等，但当|α|→0 时，角加速度值迅速下降并趋 于零2）普通槽轮机构的运动特性,是由摇杆、棘爪、棘轮、 止动爪等组成§6.1.2 棘轮机构,1．棘轮机构的组成及工作特点,（1）机构组成,棘轮机构,（2）工作特点,可实现单向间歇运动、机构简单、 制造方便、运动可靠、棘轮转角可调但冲击和噪声大、运动精度低，适用于低速轻载的场合棘轮转角大小的调节方法：,改变主动摇杆摆角的大小,加装一棘轮罩以遮盖部分棘齿,2．棘轮机构的类型及应用,（1）棘轮机构的类型,1）齿啮式棘轮机构,2）摩擦式棘轮机构,（2）棘轮机构的应用,例 牛头刨床工作台的进给机构,3．棘轮设计的要点,单爪棘轮机构,可反转的单爪棘轮机构,摩擦式棘轮机构,双爪(双动)棘轮机构,多爪棘轮机构,棘轮转角调节方法,方法一：通过调节遮板的位置，改变棘轮转角,方法2：调节曲柄长度改变棘轮转角,§6.1.3 不完全齿轮机构,1．机构的工作原理及特点,（1）工作原理,由一个或一部分齿的主动轮与按动停时间要求而作出的从动 轮相啮合，使从动轮作间歇回转运动2）工作特点,结构简单，制造容易，工作可靠，动停时间比可在较大范围 内变化，但在从动轮的运动始末有刚性冲击，适合于低速、轻载 的场合。
2．机构的类型及应用,（1）不完全齿轮机构的类型,（2）不完全齿轮机构的应用,为了改善刚性冲击的缺点，可在主从动轮上加一对瞬心线附 加杆§6.1.4 凸轮式间歇运动机构,1．机构的工作原理及特点,由主动轮和从动盘组成，主动凸轮作连续转动，通过其凸轮 廓线推动从动盘作预期的间歇分度运动2）工作特点,动载荷小，无刚性和柔性冲击，适合高速运转，无需定位装 置，定位精度高，结构紧凑；,但加工成本高，装配与调整的要求1）工作原理,2．机构的类型及应用,（1）圆柱凸轮式间歇运动机构,常取单头螺杆凸轮z2≥6，从动盘按正弦加速度规律设计，可控制中心距消除间隙，承载能力高，间歇频率为1200次/分，分度精度为30″常取凸轮槽数为1，柱销数一般取z2≥6，在轻载下间歇频率为1500次/分2）蜗杆凸轮式间歇运动机构,（3）共轭凸轮式间歇机构,动力特性好，分度精度高，成本较低§6.1.5 擒纵轮机构,1．擒纵轮机构的组成及工作原理,（1）机构的组成,由擒纵轮、擒纵叉、游丝摆轮及机架组成2）工作原理,擒纵轮受发条驱动而转动，同时受擒纵叉上的左右卡瓦阻挡而停止，并通过游丝摆轮系统控制动停时间，从而实现周期性单性间歇运动。
游丝摆动系统是由游丝、摆轮及圆销、擒纵叉及叉头钉等组成其能量的补充是通过擒纵轮齿顶斜面与卡瓦的短暂接触传动来实现的因游丝摆轮系统振动频率固定， 故可用于计量时间，常用于钟表中2．擒纵轮机构的类型及应用,（1）有固有振动系统型擒纵轮机构,擒纵轮机构有以下两大类：,如机械手表中的擒纵轮机构2）无固有振动系统型擒纵轮机构,此种擒纵轮仅由擒纵轮和擒纵叉组成擒纵叉往复振动的周期与擒纵叉转动惯量（为常数）的平 方成正比与擒纵轮给擒纵叉的转矩大小（基本稳定）的平方 根成反比故此机构能使擒纵轮作平均转速基本恒定的间歇运 动这种机构结构简单，便于制造，价格低，但振动周期不很 稳定，故主要用于计时精度要求不高、工作时间较短的场合即椭圆齿轮机构的传动比i21是主动轮1转角φ1的函数，且与 椭圆齿轮的偏心率εe有关§6.1.6 非圆柱齿轮机构,i21＝ω2/ω1＝r1/r2＝（1－εe2)/(1＋ εe2－2 εecosφ1）,（2）非圆齿轮机构的应用,非圆齿轮机构在机床、自动机、仪器及解算装置中均有应用非圆齿轮机构是一种变传动比的齿轮机构1）椭圆齿轮机构的传动比,1）利用椭圆齿轮带动曲柄滑块机构实现急回运动,2）利用椭圆齿轮带动转位槽轮机构实现缩短运动时间，增 加停歇时间。
§6.2 广义机构,电磁机构：电磁传动机构、变频调速机构 继电器机构： 振动机构：电磁振动机构、音叉振动机构、超声波振动机构 微位移机构： 光电机构：光电动机、光化学回转活塞式行星马达 液动机构： 气动机构： …,§6.3 组合机构,1．组合机构及其特点,（1）组合机构的概念,由于现代机械工程对机械的运动形式、运动规律和动力性能 等方面要求的多样化和复杂性，以及前述各种基本机构性能的局 限性，使得仅采用某种基本机构往往不能很好的满足设计要求因而常把几个基本机构组合起来加以应用，这就构成了所谓的组合机构组合机构并不是几个基本机构的一般串联，而往往是一种封闭式的传动机构而封闭机式传动机构则是利用一个机构去约束或封闭另一个 多自由度机构，使其不仅具有确定的运动，,而且可使从动件具有更为多样化的运动形式或运动规律现比较两个例子来看什么是组合机构2）组合机构的特点,组合机构不仅能满足多 种设计要求，,因此，组合机构越来越 得到广泛应用甚至能产生基本机构所 不具有的运转特性和运动形 式，以及更为多样的运动规 律而且能综合应 用和发挥各种基本机构的特 点，,，可实现多种预定的运动规律及轨迹可实现有任意停歇或复杂运动规律的间歇运动和特殊规律的补偿运动等。
2．组合机构的类型及应用,（1）联动凸轮组合机构,，可准确实现预定轨迹要求应用实例：,放映机的抓片机构,笔芯装配线送进机构,（2）凸轮－齿轮组合机构,（3）凸轮－连杆组合机构,（4）齿轮－连杆组合机构,，可实现多种运动规律及轨迹要求§6.4 螺旋机构,1．螺旋机构的组成,用螺旋副联接两构件而形成的机构称为螺旋机构螺旋机构是由螺杆、螺母和机架组成常用的螺旋机构中，除包含螺旋副以外，还有转动副、移动副 通常它是将旋转运动转换为直线运动但当导程角大于当量摩擦角时，它还可以将直线运动转换为旋转运动 螺旋机构(Screw mechanism)利用螺旋副传递运动和动力2.运动分析,导程l：螺旋转一圈(2π)，螺母前进的距离螺旋转过任意φ角时，螺母的位移s为：,s /( rφ) =l /(r2π),,,,,,,,,s=lφ/(2π),螺距p：相邻螺纹牙齿同侧齿面之间的距离两者的关系为：l = z p，z为螺纹的头数将螺纹在中径圆柱处展开得一斜三角形，于是：,3、单螺旋副,图示为单螺旋副机构图中，构件1为螺杆，构件2为螺母，构件3为机架； A为转动副；B为螺旋副，其导程为hB ；C为移动副单螺旋机构常用于台钳及许多金属切削机床的走刀机构、千斤顶、螺旋拆卸装置中。
千斤顶,走刀机构,螺旋拆卸装置,（6）效率低，具有自锁性的螺旋机构效率低于50％； （7）相对运动表面磨损快； （8）实现往复运行要靠主动件改变转动方向来实现1）能将回转运动变换为直线运动； （2）传动平稳，无噪音； （3）减速比大可用于如千分尺那样的螺旋测微器中； （4）选择合适的螺旋机构导程角，反行程可以自锁； （5）力的增益大，省力螺旋拆卸工具可以将配合得很紧的轴和轴承分开螺旋机构的优点：,缺点：,因此，螺旋机构常用于起重机、压力机以及功率不大的进给系统和微调装置中图示螺旋机构中，螺母A固定，螺母2可沿轴向移动，且:,lA≠lB,当A、B段螺纹旋向相同时， 螺杆1相对于机架3的位移为：,s =( lA－lB)φ/2π,1,3,,,,,,,,,s1=lAφ/2π,螺母2相对于螺杆1的位移为：,s21=－lBφ/2π,螺母2相对于机架3的位移为：,4、差(微)动螺旋副,因lA、lB 相差很小时，位移s可能很小，故这种螺旋机构称为差(微)动螺旋机构动 画,这种螺旋机构称为微(差)动螺旋机构，用于测微计（千分尺)、分度机构、调节机构（镗刀微调机构）中l1=1.25 mm(右),l2=1 mm(右),镗刀进给量调整微动螺旋机构,5、复式螺旋机构,如果螺旋机构的两段螺旋导 程分别为lA、lB，且两端螺旋的旋 向相反，则：,s＝(lA＋lB)φ /(2π）,这种螺旋机构称为复式螺旋机构。
常用于车辆的联接、电杆拉线机构等动 画,复式螺旋机构的应用,图为压榨机构，螺杆1两端分别与螺母2、3组成旋向相反导程相同的螺旋副，A、B根据复式螺旋的原理上下运动压榨物件6．螺旋机构的设计要点,螺旋设计的关键是选择确定合适的螺旋导程角、导程及头数 等参数根据不同的工作要求，螺旋机构应选择不同的几何参数若要求螺旋具有自锁性或具有较大的减速比（微动）时，宜 选用单头螺旋，宜选用较小的导程及导程角，但效率较低若要求传递大的功率或快速运动的螺旋机构时，宜采用具有 较大导程角的多头螺旋§6.5 万向铰链机构,1．机构的组成,单万向铰链机构是指末端各有一叉的主、从动轴和中间“十”字构件铰接而成的2．工作特点,两轴的平均传动比为1；但角速度比是随时间变化的 用于传递两相交轴之间的动力和运动，而且在传动过程中，两轴之间的夹角还可以改变 广泛应用于汽车、机床等机械传动系统中3．机构的运动特性,单万向铰链机构，当主动轴Ⅰ以ω1等速回转时，从动轴Ⅱ的ω2变化范围为：,ω1cosα ≤ω2≤ω1/cosα,其变化幅度与两轴夹角α有关，一般α≤30°由图可得：ω'2＝ω1/。
