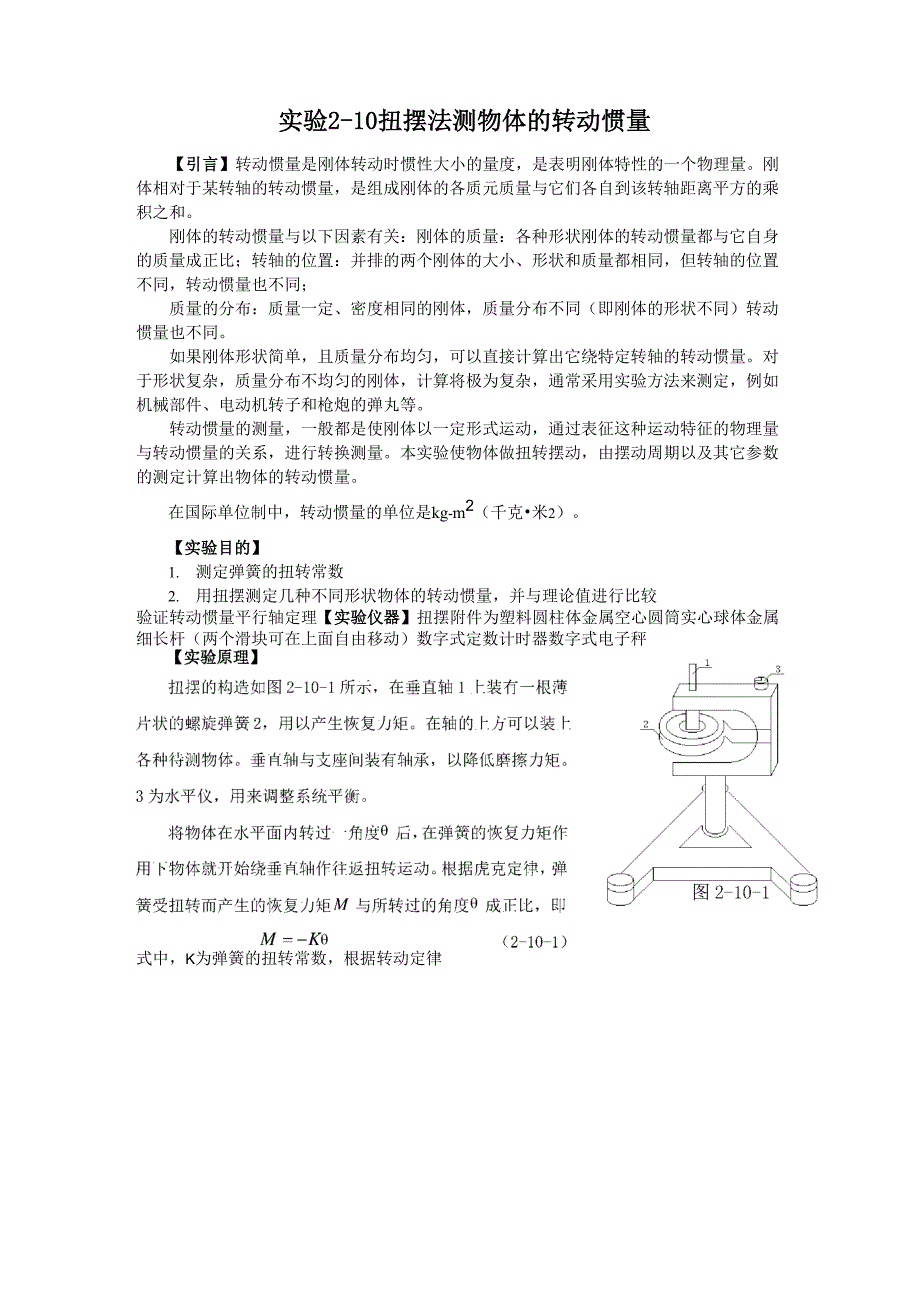

实验2-10扭摆法测物体的转动惯量【引言】转动惯量是刚体转动时惯性大小的量度，是表明刚体特性的一个物理量刚体相对于某转轴的转动惯量，是组成刚体的各质元质量与它们各自到该转轴距离平方的乘积之和刚体的转动惯量与以下因素有关：刚体的质量：各种形状刚体的转动惯量都与它自身的质量成正比；转轴的位置：并排的两个刚体的大小、形状和质量都相同，但转轴的位置不同，转动惯量也不同；质量的分布：质量一定、密度相同的刚体，质量分布不同（即刚体的形状不同）转动惯量也不同如果刚体形状简单，且质量分布均匀，可以直接计算出它绕特定转轴的转动惯量对于形状复杂，质量分布不均匀的刚体，计算将极为复杂，通常采用实验方法来测定，例如机械部件、电动机转子和枪炮的弹丸等转动惯量的测量，一般都是使刚体以一定形式运动，通过表征这种运动特征的物理量与转动惯量的关系，进行转换测量本实验使物体做扭转摆动，由摆动周期以及其它参数的测定计算出物体的转动惯量在国际单位制中，转动惯量的单位是kg-m2（千克•米2）实验目的】1. 测定弹簧的扭转常数2. 用扭摆测定几种不同形状物体的转动惯量，并与理论值进行比较验证转动惯量平行轴定理【实验仪器】扭摆附件为塑料圆柱体金属空心圆筒实心球体金属细长杆（两个滑块可在上面自由移动）数字式定数计时器数字式电子秤式中，K为弹簧的扭转常数，根据转动定律式中，I为物体绕转轴的转动惯量，为角加速度，由上式得IK令2丁，忽略轴承的磨擦阻力矩，由(2-10-1)、(2-10-2)得2-10-2)d2Kdt2I上述方程表示扭摆运动具有角简谐振动的特性，角加速度与角位移成正比，且方向相反。
此方程的解为：2-10-3)式中，A为谐振动的角振幅，为初相位角,为角速度，此谐振动的周期为Acos(t)T20T2T22-10-4)由(2-10-4)可知，只要实验测得物体扭摆的摆动周期，并在I和K中任何一个量已知时即可计算出另一个量由公式(2-10-4)可得出2-10-5)T訐I00_或at门r或I11I为金属载物盘绕转轴的转动惯量，£为另一物体的转动惯量理论值，该物体为质量是m,外径为D的圆柱体，则£1m1D2丁“是只有载物盘时测得的周期，T是载物11181101盘上加载m］后测得的周期由(2-10-4)和(2-10-5)可推导出弹簧的扭转常数K421(2-10-6)T2T210本实验用一个几何形状规则的物体，它的转动惯量可以根据它的质量和几何尺寸用理论公式直接计算得到，再算出本仪器弹簧的扭转常数K值若要测定其它形状物体的转动惯量，只需将待测物体安放在本仪器顶部的各种夹具上，测定其摆动周期，由公式(2-10-4)即可算出该物体绕转动轴的转动惯量平行轴定理：若质量为m的物体绕通过质心轴的转动惯量为I时，当转轴平行移动距离为x时，则此物体对新轴线的转动惯量变为I+mx2本实验通过移动细杆上滑块的位0置，来改变滑块和转轴之间的距离。
仪器介绍】扭摆、转动惯量测试仪、金属载物盘、塑料圆柱体、金属圆筒、木球、金属细杆、天平、砝码、游标卡尺、钢尺、高度尺转动惯量测量仪由主机和光电传感器组成，可测出物体的多倍扭摆周期，并算出扭摆周期T使用时，调节光电传感器在固定支架上的高度，使挡光杆自由往返通过光电门，操作时开启电源、复位、执行，光杆自由往返通过光电门，转动惯量测量仪自动计数并自动停止，结果显示后再“执行”，多次测量最后求平均值图2-10-2转动惯量实验仪1. 开机：显示上图，若异常，可按复位键，即可正常（默认状态为摆动）2. 按功能键：可选择摆动和转动（开机和复位默认状态为摆动）3•按置数键：显示N=10，按上调键，周期数依次加1,按下调键，周期数依次减1，周期数可在1〜20间任意设定，再按置数键确认显示Fiend或F2end，预设后仅当再次置数或复位，其余操作均不改变预置周期数4•按执行键：显示P1000.0当被测物体上挡光杆第一次通过光电门时开始计时，计时灯亮，直到周期数等于设定值时，停止计时，计时灯灭，显示第一次测量总时间重复上述步骤，可进行最多5次测量（Pi,P2,P3,P4,P5）执行键还具有修改功能如要修改第三组数据，按执行键直至显示P3xxx.x后，重新测量第三组数据5•按查询键可知每次测量周期（C1〜C5）,以及多次测量的周期的平均值CA,及当前的周期数n,如显示“NO”表示无数据。
C10.767C20.765CA0.7666. 按自检键：仪器自动依次显示：n=N-1T2n=N-1TSCTGood自动复位P17. 按返回键，系统无条件回到最初状态，清除所有执行数据实验内容】1. 用游标卡尺分别测出圆柱体的外径，金属圆筒的内、外径，球体直径，用米尺测金属细杆的长度，各测5次，取平均值；用数字式电子秤测得圆柱体、金属圆筒、球体、金属细杆、金属滑块的质量，各测一次；调节扭摆底座底脚螺丝，使水准泡中气泡居中；4•将金属载物盘卡紧在扭摆垂直轴上，调整挡光杆位置，测出其摆动周期T，测3次，0求平均2. 将塑料圆柱体放在载物盘上测出摆动周期T,测3次，求平均15•取下塑料圆柱体，在载物盘上放上金属圆筒测出振动周期T，测3次，求平均26•取下载物盘，测定木球及支架的摆动周期T，测3次，求平均37•取下木球，将金属细杆和支架中心固定，测定其摆动周期T，测3次，求平均48. 将滑块对称地放置在细杆两边的凹槽处，滑块质心离转轴的距离分别取5.0，10.0，15.0,20.0，25.0厘米时，测定细杆不同的摆动周期计算转动惯量，验证平行轴定理实验结果与数据处理KT211•由载物盘转动惯量10二石字、塑料圆柱体的转动惯量理论值11=8mD2及塑料KT2圆柱体放在载物盘上总的转动惯量i+1=-，计算：014兀21. K=公mDD_=（N-m）；—二N-m-rad一12T2—T24兀210计算各种物体的转动惯量，并与理论值进行比较，求出百分误差。
物体名称质量(kg)几何尺寸（102m）周期（s）转动惯量理论值（104kgm）转动惯量实验值（104kgm）百分误差金属载物盘//T0/fIT2I二一0=—0T2—T210/T0x(10-2m)5.0010.0015.0020.0025.00摆动周期T(s)T(s)实验值(x10-2kg.m2)i=KT2-r4兀20理论值(x10-2kg.m2)I'=I'+2mx2+1'百分误差附:当滑块质量为239.7克时：’K球支座转动惯量实验参考值：I二T2沁0.178x10-4kg-m2o4兀2〃K细杆夹具转动惯量实验参考值：I二——T2沁0.230x10-4kg-m204兀2二滑块绕过自身质心的转动惯量理论值：2116m(D2+D2)+滑外内112mL2滑〜0.812x10-4kg-m2L为滑块的高度单个滑块转动惯量实验测量值：I二0.820x10-4kg-m2IK5=T2-1沁0.410x10-4kg-m2,24k20【注意事项】1•弹簧扭转常数与摆动角度有关，使摆角固定在90°左右2. 光电探头宜放在挡光杆平衡处，但切忌与杆发生摩擦3. 机座应保持水平状态4. 安装待测物时，应将止动螺丝旋进。
5. 称金属细杆与木球质量时，必须取下支架预习思考题】写出计算金属载物盘、金属圆筒物体转动惯量实验值与理论值的详细求解过程，扭摆弹簧的扭摆常数的详细求解过程思考题】1.数字计时仪的仪器误差为0.01s，实验中周期数n取多少较为合适？2．如何用刚体实验装置测定任意形状物体绕特定轴的转动惯量？。
