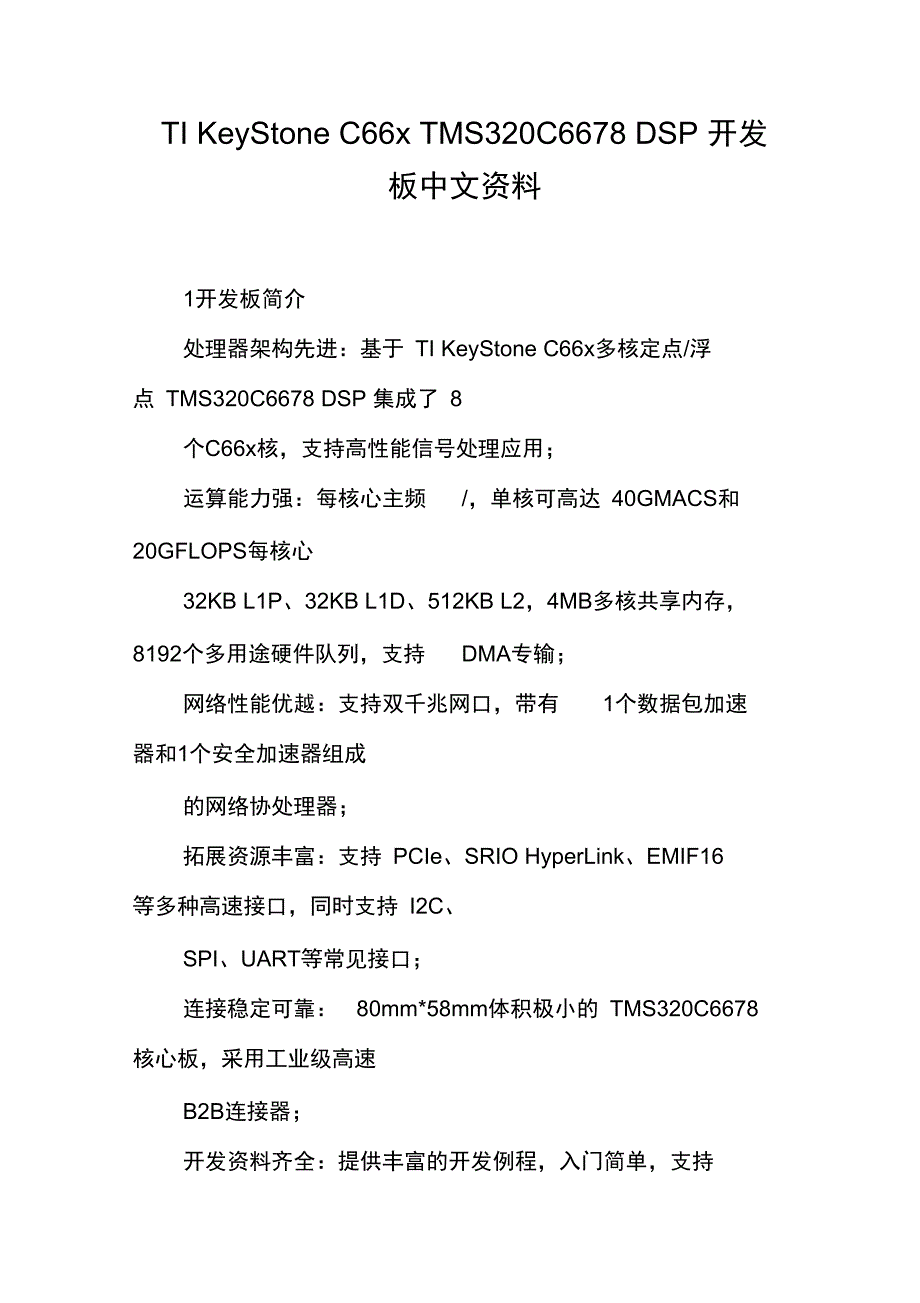

TI KeyStone C66x TMS320C6678 DSP 开发板中文资料1开发板简介处理器架构先进：基于 TI KeyStone C66x多核定点/浮点 TMS320C6678 DSP 集成了 8个C66x核，支持高性能信号处理应用；运算能力强：每核心主频 /，单核可高达 40GMACS和20GFLOPS每核心32KB L1P、32KB L1D、512KB L2，4MB多核共享内存，8192个多用途硬件队列，支持 DMA专输；网络性能优越：支持双千兆网口，带有 1个数据包加速器和1个安全加速器组成的网络协处理器；拓展资源丰富：支持 PCIe、SRIO HyperLink、EMIF16等多种高速接口，同时支持 I2C、SPI、UART等常见接口；连接稳定可靠： 80mm*58mm体积极小的 TMS320C6678核心板，采用工业级高速B2B连接器；开发资料齐全：提供丰富的开发例程，入门简单，支持裸机和SYS/BIOS操作系统图 1 TL6678-EasyEVM 正面图 2 TL6678-EasyEVM 侧面 1图 3 TL6678-EasyEVM 侧面 2图 4 TL6678-EasyEVM 侧面 3图 5 TL6678-EasyEVM 侧面 4TL6678-EasyEV M 是一款基于广州创龙 TI KeyStone C66x 多核定点/浮点TMS320C6678核心板SOM-TL6678设计的高端 DSP开发板，底板采用 沉金无铅工艺的四层板设计，它为用户提供了 SOM-TL6678核心板的测试平台，用于快速评估 SOM-TL6678核心板的整体性能。
SOM-TL6678引出CPU全部资源信号引脚，二次开发极其 容易，客户只需要专注上层运用，降低了开发难度和时间成本，让产品快速上市， 及时抢占市场先机不仅提供丰富的 Dem o程序，还提供DSP核间通信开发 教程，全面的技术支持，协助客户进行底板设计和调试以及多核软件开发2典型运用领域CT扫描仪机器视觉X射线：行李扫描仪 信号测量：信号分析仪 雷达/声纳可编程多核视频处理器 回程：微波回程 微型服务器 数字中继器 数字标牌 无线通信测试仪 源生成：信号发 生器点钞机矢量信号发生器线缆调制解调器终端系统 视频分析服务器视频广播：基于IP的多格式转码器 超声波系统 软件无线电高速数据采集和生成3软硬件参数硬件框图图6 TMS320C6678资源框图图7 TL6678-EasyEVM硬件资源图解1图8 TL6678-EasyEVM硬件资源图解2硬件参数表1CPU ROM 16MByte SPI NOR FLASH RAM 1G/2GByte DDR3 TMS320C6678 8 核 C66x，主频 / 128/256MByte NAND FLASHEEPROM ECC LE传感器 连接器1x 80pin 高速B2B连 接器，间距，合高，信号速率可达 10GBaud 2x 25pin IDC3简易牛角座，间距，含 EMIF16拓展信号2x 25pin IDC3 简易牛角座，间距，含 SPI、I2C、TIMER GPI0等拓展信号2x 25pin IDC3简易牛角座，间距，含TSIP拓展信号 拓展10 1x SRIO TX，x SRIO RX,4通道，每通道最高通信速率 5GBaud1x PCIe 4x , 2通道，每通道最高通信速率 5GBaud 1xHyperLink，最高通信速率 40GBaud KeyStone处理器间互 连的理想接口 仿真器接口 1x 14Pin TI Rev B JTAG 接口， 间距2x复位按键 按键1x非屏蔽中断按键1x用户可编 程按键 启动方式 网络串口 风扇接口 电源开关 电源接 口 1x 5bit 启动方式，选择拨码开关2x Ethernet ， 10/100/1000M 自适应 1x UART0 USB转串口，提供 4 针 TTL 电平测试端口 1x FAN 12V供电，间距1x电源拨码开关1x 12V 3A 直流输入 DC417电源接口，外径，内径 1Mbit256M/512MByte DDR3 2x供电指示灯，核心板和底板各 1个4x可编程指示灯，核心板和底板各 2个1x TMP102，核心板温度传感器，I2C接口 2x 50pin 公头B2B, 2x 50pin 母 头B2B,间距，合高，共200pin 软件参数表2DSP端软件支持CCS版本号 裸机、SYS/BIOS操作系统软件开发套件提供 MCSDK4开发资料提供核心板引脚定义、可XX底板原理图、可XX底板PCB 芯片 datasheet，缩短硬件设计周期； 提供丰富的 Demo程序，包含 DSP多核通信教程，完美解决多核开发瓶颈； 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易； 开发例程主要包括： 裸机开发例程 SYS/BIOS开发例程多核开发例程5电气特性核心板工作环境 表3环境参数商业级温度 工业级温度 工作电压 最小值0 ° C -40 ° C5V典型值/ / 9V 最大值70 C 85 ° C 16V 6机械尺寸图表4PCB尺寸 固定安装孔数量 核心板80mm*58mm 4个 开发板200mm* 8个散热器安装孔数量2个无图9 SOM-TL6678机械尺寸图图10 TL6678-EasyEVM机械尺寸图型号参数解释图11。
