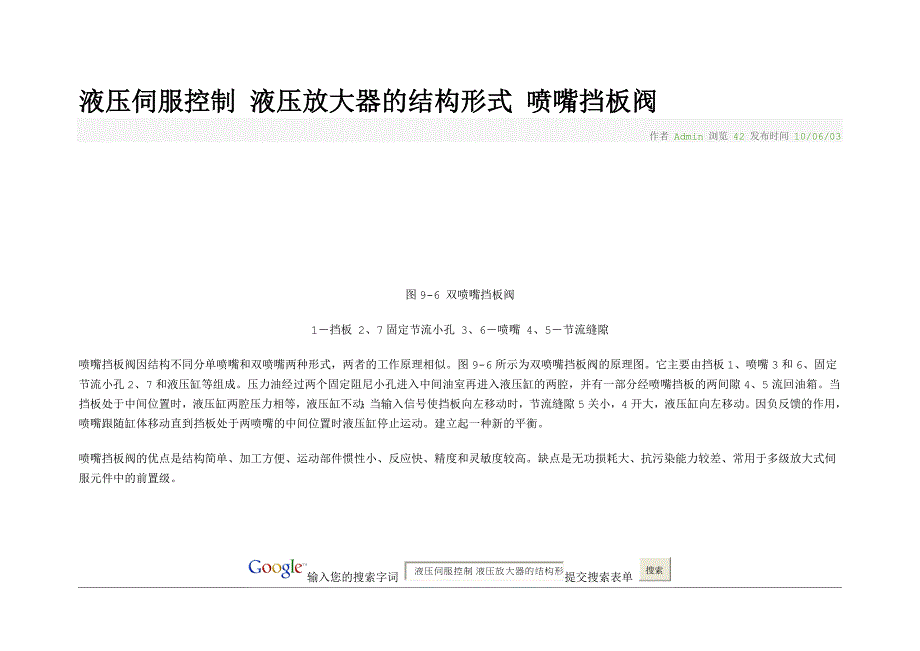

液压伺服控制液压伺服控制 液压放大器的结构形式液压放大器的结构形式 喷嘴挡板阀喷嘴挡板阀作者 Admin 浏览 42 发布时间 10/06/03 图 9-6 双喷嘴挡板阀1－挡板 2、7 固定节流小孔 3、6－喷嘴 4、5－节流缝隙喷嘴挡板阀因结构不同分单喷嘴和双喷嘴两种形式，两者的工作原理相似图 9-6 所示为双喷嘴挡板阀的原理图它主要由挡板 1、喷嘴 3 和 6、固定节流小孔 2、7 和液压缸等组成压力油经过两个固定阻尼小孔进入中间油室再进入液压缸的两腔，并有一部分经喷嘴挡板的两间隙 4、5 流回油箱当挡板处于中间位置时，液压缸两腔压力相等，液压缸不动；当输入信号使挡板向左移动时，节流缝隙 5 关小，4 开大，液压缸向左移动因负反馈的作用，喷嘴跟随缸体移动直到挡板处于两喷嘴的中间位置时液压缸停止运动建立起一种新的平衡 喷嘴挡板阀的优点是结构简单、加工方便、运动部件惯性小、反应快、精度和灵敏度较高缺点是无功损耗大、抗污染能力较差、常用于多级放大式伺服元件中的前置级输入您的搜索字词 伺伺伺伺伺伺 伺伺伺伺伺伺伺伺伺提交搜索表单 搜索。
