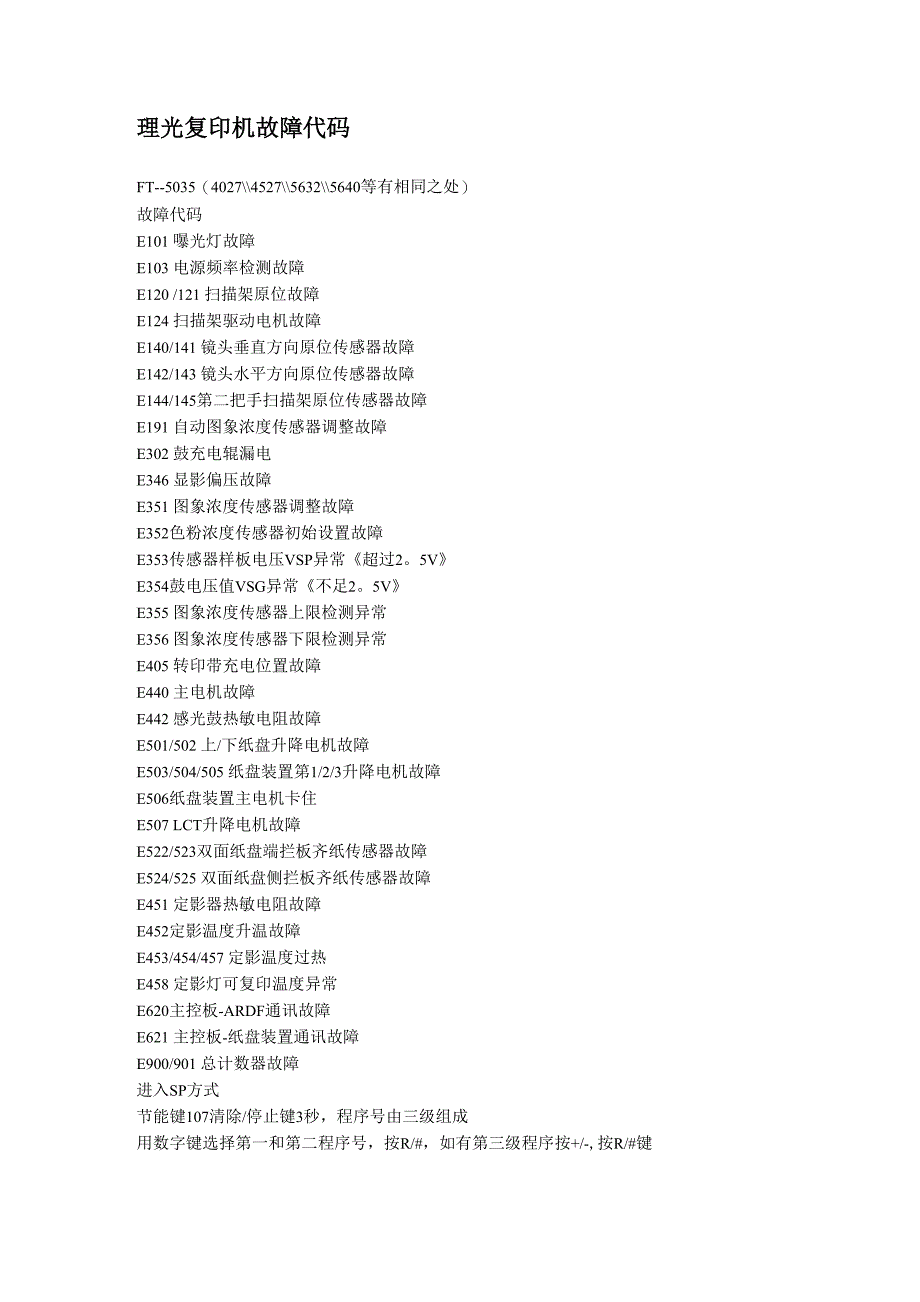

理光复印机故障代码FT--5035(4027\\4527\\5632\\5640等有相同之处)故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353传感器样板电压VSP异常《超过25V》E354鼓电压值VSG异常《不足25V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒,程序号由三级组成用数字键选择第一和第二程序号,按R/#,如有第三级程序按+/-,按R/#键要退到上一级按清除/停止键,按三次清除/停止键退出SP方式SP 方式表1-001 对位调整 范围0-32 标准=161-003-001至1-003-008 供纸时序调整 范围=0-32 标准=161-008 卡纸检测 0=OFF 1=ON1-103 定影器空转 0=OFF 1=ON 空转两分钟1-104 定影器温度控制 0=ON/OFF 控制 1=相位控制1-105-001 定影主灯温度调整 标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整(侧档板)1-905 齐纸板间隔调整(后挡板)2-001 鼓充电电压调整(供复印)2-002-XXX 鼓充电电压显示2-03鼓充电电压调整(供制作VSP样图)2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203显影偏压调整(供制作VSP样图)2-206-XXX 显影偏压显示2-207 强制补粉(显示屏显示“2-208-001 补粉方式选择2-208-002补粉率(TD传感器补粉方式)2-208-003 补粉率(定量补粉方式)2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD 传感器初期输出显示2-221 补粉率(检测补粉方式)2-301-XXX 转印电流调整 仅供工厂使用 不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2- 901 鼓充电辊清洁间隔2-902 不使用3- 001 ID 传感器初期设定3-002 ID 传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3- 106初期VLP/VLG显示3- 107当前VLP/VLG显示3-111当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转(暴光灯熄灭)3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201自动ADS增益调整4-202 ADS 初期增益显示4-203 ADS实际增益显示4-301 APS 传感器功能检查4-302选购件APS传感器(仅指LT机器)4- 303 APS A5/HLT 检测4-901 APS尺寸优先(指F4尺寸)4- 902 APS 8K/16K检测(仅指A4机器) 操作5- 001 全部显示点亮5-002 优先纸路选择5-003 APS 优选选择5-004 ADS 优选选择5-013 计数器递增/递减选择5- 017 最大复印数量(复印限制)5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5- 104 A3/DLT加倍计数5-106图象浓度等级校正(ADS校正)5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动(背面白边)5-121 T/C (总数计数器)计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5- 501-001 PM 周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC 复位5-811 仅在日本使用 不要改变工厂设定5-812号码输入(仅指A156复印机)5-816仅在日本使用 不要改变工厂设定5-905 APS A4/LT 横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5- 910操作指导的语种设定(仅指A156复印机)6- 001 SADF 自动复位时间设定6-002 AD 自由尺寸设定6-003 自由分页选择6- 005 双面复印时最终的齐数原稿空白复印6- 006-XXX DF对位调整6-009 DF带纸空运转6-010自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6- 107 分页器空运转方式7- 001 总运转时间显示7-002 原稿总计数器显示7- 003 RDS/CSS复印收费计数器显示。

此方式仅用于在日本才提供的一些特殊功能不过, 此方式能显示复印了多少原稿(DF方式+压板方式的总数)7-004 RDS/CSS复印量计数器初期设定此方式仅用于在日本才提供的一些特殊功能不过, 此方式能显示已复印的复印件张数7-101-XXX 各种纸尺寸的复印总数7-203 鼓计数器7-204-XXX 供纸装置计数器7-205 DF计数器7-206 装订器计数器7-301-XXX 倍率别复印总数7-401 维修呼叫总计数器7-402 维修代码别呼叫总计数器7-501 卡纸总数计数器7-502 纸尺寸别总卡纸数(这实际是复印纸卡纸总数计数器该计数器并没有按纸尺寸分开)7-503 原稿卡纸总计数器7-504-XXX 各位置卡纸总数7-505-XXX 各位置原稿卡纸总数7-801-XXX 主 ROM 版本显示7-803 PM 计数器检查7-804 PM 计数器清除7- 807-001 SC 计数器清除7-807-002 复印纸卡纸计数器复位7-807-003 原稿卡纸计数器复位7-808 计数器全部清除7-810 复印计数器清除7-811 DF计数器清除7-816-XXX 供纸计数器清除。
