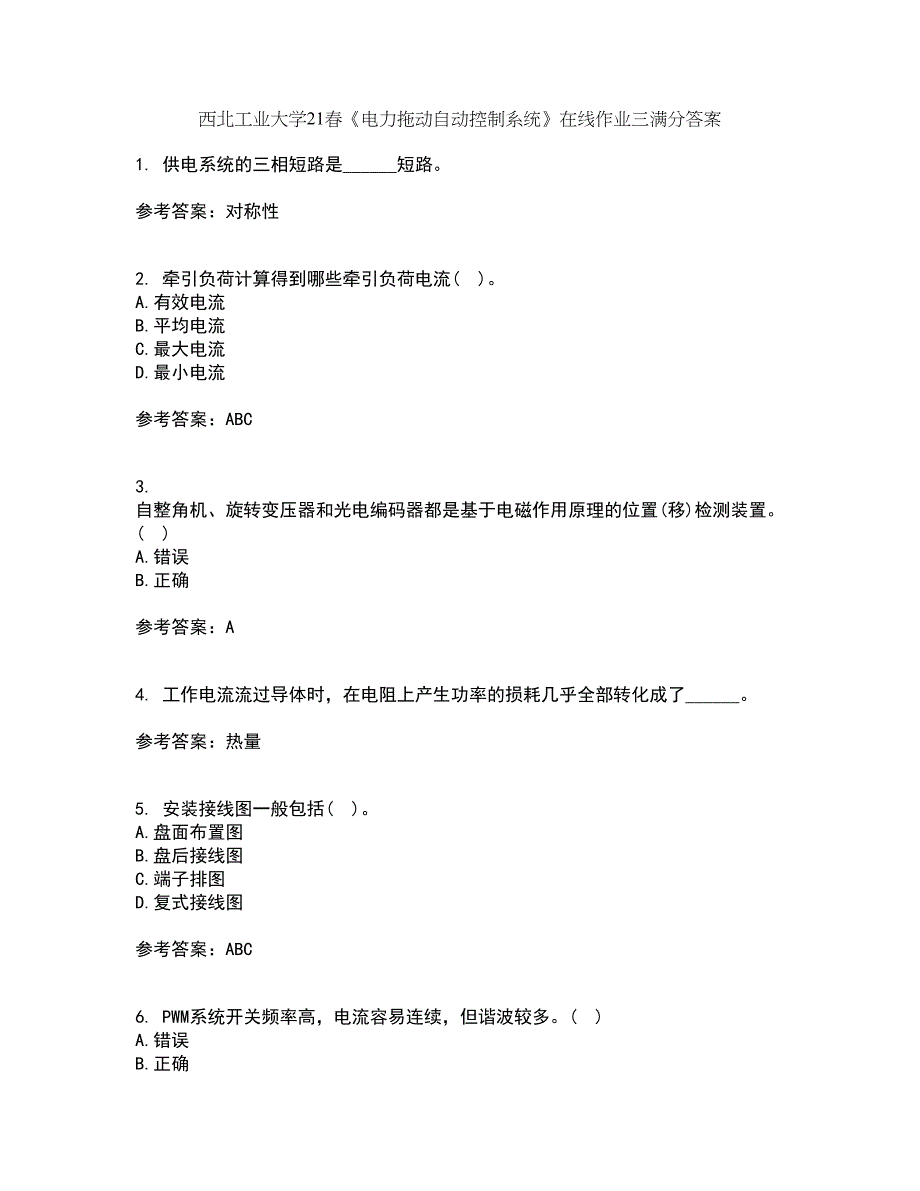

西北工业大学21春《电力拖动自动控制系统》作业三满分答案1. 供电系统的三相短路是______短路参考答案：对称性2. 牵引负荷计算得到哪些牵引负荷电流( )A.有效电流B.平均电流C.最大电流D.最小电流参考答案：ABC3. 自整角机、旋转变压器和光电编码器都是基于电磁作用原理的位置(移)检测装置 )A.错误B.正确参考答案：A4. 工作电流流过导体时，在电阻上产生功率的损耗几乎全部转化成了______参考答案：热量5. 安装接线图一般包括( )A.盘面布置图B.盘后接线图C.端子排图D.复式接线图参考答案：ABC6. PWM系统开关频率高，电流容易连续，但谐波较多 )A.错误B.正确参考答案：A7. 若发现全锚段接触线平均磨耗超过该型接触线截面积的( )时，应当全部更换A.10%B.20%C.25%D.50%参考答案：C8. 简述什么是停放制动参考答案：停放制动是为了使动车组能够存放在一定坡度的坡道上不溜车而施行的制动作用停放制动可利用专门的弹簧停放装置使机械制动装置动作，也可将铁鞋放入车轮踏面下面阻止列车运动停放制动有时也称为驻车制动9. 双极式控制的桥式可逆PWM变换器的优点是：( )。
A.电流一定持续B.可使电动机在四象限运行C.电动机停止时有微振电流D.低速平稳性好参考答案：ABCD10. 调速系统的动态指标以跟随性能为主 )A.错误B.正确参考答案：B11. 牵引供电系统装置布置应满足哪些要求?参考答案：(1)牵引供电系统运行安全可靠，满足安全净距要求﹔(2)操作、巡视及检修维护简便﹔(3)尽量节约占用空间资源和整体造价﹔(4)根据远期发展规划，便于扩展12. 短路有( )A.三相短路B.两相短路C.单相接地短路D.两相短路接参考答案：ABCD13. 双闭环直流调速系统的起动过程中转速调节器ASR经历了( )A.不饱和B.饱和C.退饱和D.非饱和参考答案：ABC14. 在接触网锚段关节处需设锚柱，锚柱承受______个方向的负荷参考答案：两15. 户内配电装置大多采用于( )kV及以下的电压等级A.10B.35C.66D.110参考答案：B16. 接触网发生断线事故情况较少，即使发生事故，影响范围也仅为( )个跨距A.1~2B.3~4C.5~6D.7~8参考答案：B17. 建立调节器工程设计方法所遵循的原则是：( )A.概念清楚B.计算公式简明C.指明参数调整的方向D.适用于可以简化成典型系统的反馈控制系统参考答案：ABCD18. ______是指断路器在合闸状态下或关合瞬间，允许通过的电流最大值。
参考答案：动稳定电流19. 链形悬挂根据线索的锚定方式，分为未补偿链形悬挂、半补偿链形悬挂、全补偿链形悬挂 )A.错误B.正确参考答案：B20. 国产电力机车上统一装用螺管式电磁铁、立式安装的闭式电空阀 )A.错误B.正确参考答案：B21. 电压负反馈系统的调速性能比转速负反馈系统好 )A.错误B.正确参考答案：A22. 电压互感器按绝缘介质和冷却方式可分成干式、浇注式和______参考答案：油浸式23. 高压断路器包括( )A.油断路器B.压缩空气断路器C.SF6断路器D.真空断路器参考答案：ABCD24. 短路的类型有( )A.三相短路B.两相短路C.单相接地短路D.两相短路接地参考答案：ABCD25. 无负载启动电空阀用于在主空气压缩机启动时，排放主空气压缩机出风管与止回阀之间的压力空气，以改善主空气压缩机的启动工况 )A.错误B.正确参考答案：B26. 任意一组不对称的三相相量都可以分解为( )A.正序分量B.负序分量C.零序分量D.高压分量参考答案：ABC27. 单相工频整流器机车装有变压器和单相整流器 )A.错误B.正确参考答案：B28. 三相牵引变压器采用( )。
A.YNd11接线B.YY11接线C.YNd12接线D.YY12接线参考答案：A29. 调速系统的稳态性能指标指( )A.调速范围B.静态差C.调速时间D.反馈时间参考答案：AB30. 总风缸又名主风缸，用来储存压力空气，供制动机及其它风动装置使用 )A.错误B.正确参考答案：B31. 带制动电流通路的不可逆电路，电流波形是连续的，机械特性关系式比较简单 )A.错误B.正确参考答案：B32. ( )是指负荷电流在一定时间内的均方根值A.有效电流B.平均电流C.最大电流D.最小电流参考答案：A33. 调速系统的静态差应以最低速时所能达到的数值为标准 )A.错误B.正确参考答案：B34. 什么是开闭所?参考答案：开闭所是指设有开关，能进行电分段或变更馈线数目的开关站35. 在转速电流双闭环调速系统中，对以下哪个扰动的抑制效果比单闭环调速系统要好( )A.负载扰动B.电压扰动C.转速反馈系统变小D.负载增大参考答案：B36. 在AT供电方式中，采用副边绕着带中间抽头的______参考答案：单相牵引变压器37. 积分控制的稳态误差比比例控制时要小 )A.错误B.正确参考答案：B38. 晶闸管可控整流器的放大倍数在( )以上。
A.10B.100C.1000D.10000参考答案：D39. 220kV及以下电压等级，允许其最高工作电压较额定电压约高( )A.5%B.10%C.15%D.20%参考答案：C40. 桥型接线的主要类型有( )A.内桥接线B.外桥接线C.单母线接线D.双母线接线参考答案：AB41. 按用途不同，控制盘可分为( )A.控制盘B.继电保护盘C.中央信号盘D.计量盘参考答案：ABCD42. DK-1型电空制动机减压准确、充风快、操纵手柄轻巧灵活、司机室内噪声小以及结构简单、便于维修 )A.错误B.正确参考答案：B43. 双闭环系统中，由电网电压波动引起的转速动态变化比单闭环系统小的多 )A.错误B.正确参考答案：B44. 转速闭环控制中PD代表的是( )A.微积分B.比例积分C.比例微分D.转速闭环参考答案：C45. 一般生产的牵引变压器采用( )系列规格A.R8B.R9C.R10D.R11参考答案：C46. 什么是无限大容量电力系统?参考答案：无限大容量电力系统是指其容量相对于单个用户的容量大的多的电力系统以至于馈电给用户的线路上无论负荷如何变动甚至发生短路时，系统变电站的馈电母线上的电压能始终维持不变。
47. ______是指电力机车受流装置参考答案：受电弓48. 在模拟测速时，可由硬件组成的滤波器来滤除干扰信号 )A.错误B.正确参考答案：B49. ______是指在额定电压下，断路器能保证可靠开断的最大电流参考答案：额定开断电流50. 电容分压式电压互感器一般用于( )kV以上的电力系统A.35B.110C.220D.330参考答案：B51. ______是二次电路中各设备间接线的过渡连接设备参考答案：端子排52. 牵引负荷的特点有( )A.移动性B.波动性C.速动性D.惯性参考答案：AB53. 游离和______这一对矛盾共存于电弧这个统一体，贯穿电弧产生、持续和熄灭的始终参考答案：去游离54. 电气化铁路的主要特点有( )A.运输效率高B.能耗低C.安全D.舒适参考答案：ABCD55. 车上自动控制断电方案的优点有哪些?参考答案：(1)投资最低，仅需解决过分相的预告信号问题2)主断路器只分段辅助机的小电流，而不需分段牵引电机电流，因而对主断路器的寿命影响不大3)过分相区后能自动控制电流上升率，不会有冲击电流，对列车造成的冲动也比较小，提高了乘客的舒适度4)过分相的自动控制与列车速度无关，可适应低速、常速、准高速和高速的要求。
56. YNd11接线牵引变压器一般容量为( )kVAA.10000~63000B.20000~63000C.30000~63000D.40000~63000参考答案：A57. 为了实现转速和电流两种负反馈分别起作用，可在系统中最少设置( )个调节器A.2B.3C.4D.5参考答案：A58. 以下几种作用中不属于转速调节器的是( )A.使转速跟随给定电压变化B.对负载变化起抗扰作用C.起动时保证获得允许的最大电流D.其输出限幅值决定允许的最大电流参考答案：C59. 110kV及以上的电压互感器普遍采用______结构参考答案：串级式60. 在实际应用中，所谓的无静差调速系统是真正的转速无静差 )A.错误B.正确参考答案：A。
