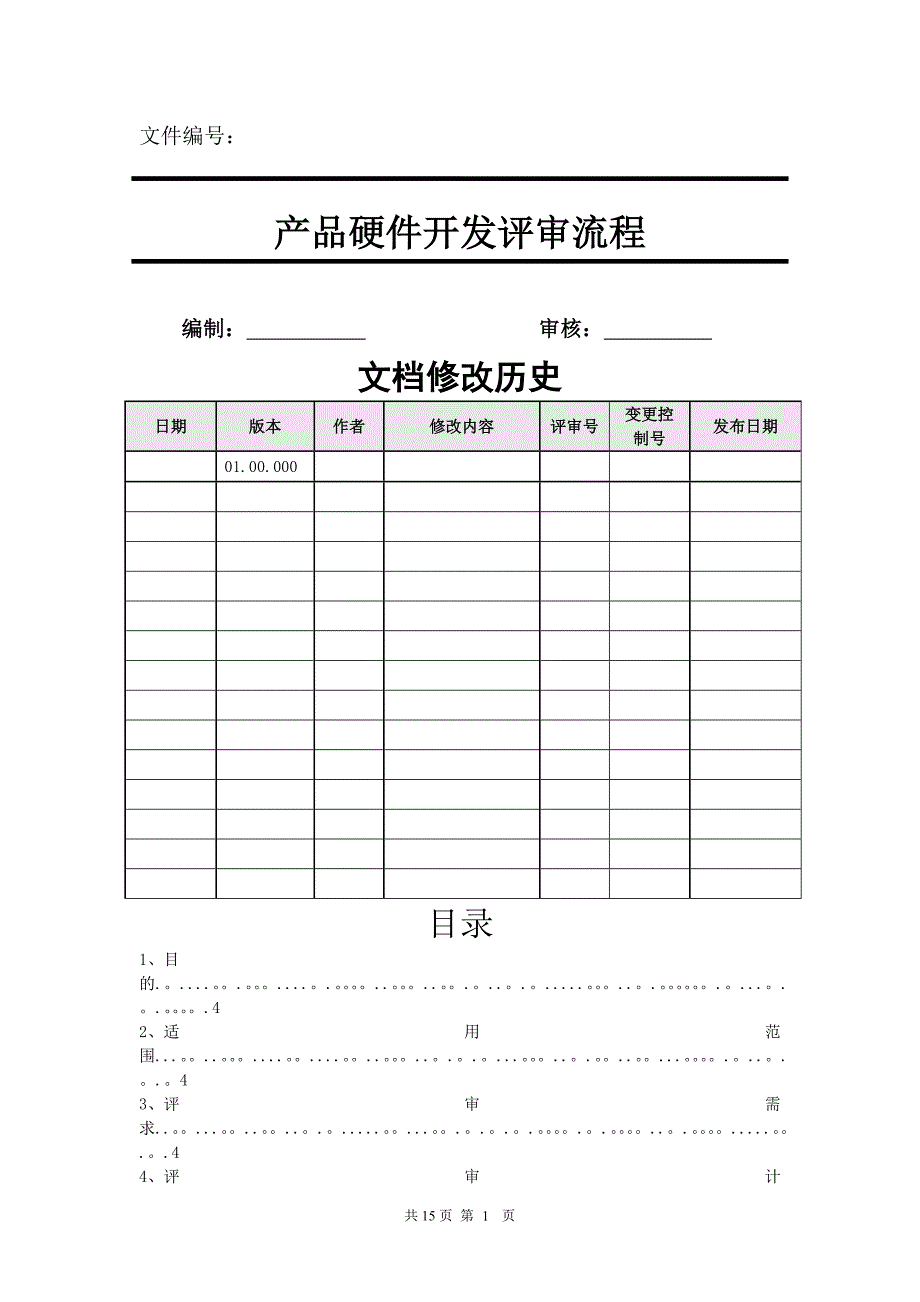

文件编号：产品硬件开发评审流程编制： 审核： 文档修改历史日期版本作者修改内容评审号变更控制号发布日期01.00.000目录1、 目的.42、 适用范围...43、 评审需求..44、 评审计划.45、 评审结果判定46、 评审流程图47、附录51、目的:为规范产品硬件的研发评审工作制定此硬件研发评审流程2、适用范围：适用公司产品硬件的研发评审3、 评审需求: 产品硬件评审可分3部分：硬件原理图评审、PCB评审、PCBA评审在硬件开发设计过程中,各个阶段完成后需填写硬件评审申请表提交硬件评审小组，提出评审需求.4、 评审计划： 硬件评审小组根据评审需求制定评审计划书，可参考附录及结合实际情况制定具体的评审项目.5、 评审结果判定： 硬件评审小组在制定评审计划时，需根据相应的审查项目划分权重等级，并明确评定结果的判定标准.评审不通过，需返回开发设计改良或进行风险评估，之后再重新评审6、 评审流程图:7、附录: 单元电路评审：针对产品硬件常规设计所涉及的单元电路进行常规性评审，审查各单元电路是否符合设计标准。
请参照下表，审查通过项目请打（√)，审查未通过项目请打(×）审查硬件板未涉及到的单元电路模块可不填写单元电路审查一览表 审查项目 审查内容 审查结果 审查建议 滤波电路 1、 审查电路中是否设计电源滤波电路 2、 审查电路中电源滤波器的形式是否有效，是否为单电容型或单电感型，而未采用П形电源滤波器 3、 对单板的П形电源滤波器参数进行审查 ( ） ( ) ( ） ( ） （ ) （ ) ID电路 1、 审查ID电路的形式是否符合规范电路的要求 2、 审查ID电路的参数是否正确。
3、 审查ID电路是否有隔离电阻或隔离芯片 （ ） （ ） （ ) （ ) （ ） （ ） 复位、WDT(看门狗)电路 1、 硬件设计中不推荐使用可关闭的WDT系统，即计数器清零电路应是单稳电路而非锁存电路如果设计为可关闭的WDT,刷新时应是关闭后立即开启，不可使watchdog处于长期关闭的状态 2、 WDT设计中，坚决不可使用分离元件依靠电容充电实现WDT电路 3、 在WDT设计中，计数时钟应尽量取用本板时钟防止因为其他单板更换,插拔导致时钟不正常时，本板WDT电路工作失常. 4、 上电时WDT计数器应可清零 5、 单板设计中有无手动复位开关。
6、 设计中是否为重要芯片设计供软件单独调试的复位口 7、 复位电路中消抖电容的容值是否过大 8、 审查WDT输出的复位信号是否接在电源管理芯片的输入,通过电源管理芯片的输出对单板进行复位,而不是用WDT输出的信号直接对单板进行复位 ( ） （ ） （ ） ( ) （ ） （ ） ( ) ( ） （ ） （ ） （ ） （ ) （ ） （ ） （ ） ( ） 匹配电路 1、 审查高速信号长线传输中有无加入匹配 2、 审查匹配形式的正确性，有效性 3、 审查匹配参数的正确性. 4、 不可在同一信号线上同时进行终端并接与始端串接匹配. 5、 审查终端匹配时，信号输出芯片的驱动能力是否满足。
6、 审查时要结合PCB布线图进行审查 （ ） ( ） （ ） （ ） （ ) （ ） （ ） （ ) （ ） （ ） （ ) （ ） 信号时序1、 在不考虑延时的情况下，分析单板的输出信号之间的时序关系是否满足整机时序指标，最好是符合理想的时序要求2、 不考虑延时的情况下，单板对输入时钟的利用是否合理,所用芯片的输入信号的时序关系是否满足专用芯片对输入信号时序的要求3、 CPU与外围芯片的时序是否能可靠配合包括外围芯片是否能很好支持CPU的读写时序和采用高速CPU时RAM、ROM等存储器件的速度是否与CPU匹配4、 可编程逻辑器件接口逻辑设计是否能使输入信号可靠读入以及其输出信号是否能满足 其它芯片的时序要求在可编程器件选用上,其速度是否与其他芯片匹配5、 总线三态时序设计时是否考虑到各控制信号之间有足够的裕度,以防止总线冲突。
） （ )（ ) （ ）( ） （ ）( ） ( ）（ ) （ ）器件应用1、 审查所有芯片的外围电路的接法正确性2、 审查对芯片无用脚的处理3、 对芯片工作方式的审查 ） （ ）( ） （ ）( ） （ ）CPU应用1、 审查与外围器件的接法是否依照器件手册推荐2、 时钟审查3、 控制信号审查4、 I/O口用法审查5、 外接存储器的速度匹配6、 不用输入端的处理审查 ) （ ）（ ) （ )（ ） ( )（ ） （ ）( ） （ ）（ ) （ )DSP审查1、 与外围接口器件的连接2、 MP/ MC：Microprocessor/ microcomputer 方式选择端，当采用外部存储器时，应通过上拉电阻接VCC；当采用内部存储器或BOOT时，应通过下拉电阻接地.3、 BOOT实现：DSP程序引导共有多种方式，如果采用BOOT，审查实现程序引导的接口方法是否正确4、 HOLD：总线占用请求，不用时应接上拉电阻。
5、 中断输入端:INT1、INT2、INT3、INT4、NMI，不用时应接上拉电阻6、 其它无用输入端是否有上拉电阻或下拉电阻/ 接地 ） （ ）（ ） （ ）( ） ( ）（ ） ( )（ ） ( ）（ ) （ )差分接口电路1、 如果是远距离点对点通讯,接口的保护非常重要，应是审查的重点2、 近距离点对点接口方式，审查接口电路的参数3、 一点对多点接口方式，审查接口电路的参数.（ ) （ ）（ ） （ ）（ ） ( ）光电耦合电路1、 直流电气参数审查2、 审查光耦的反向电压和驱动能力是否满足要求.3、 对于单向输入的光电耦合器件，应在输入端并接反向二极管.4、 光电耦合器件的电流传输比的离散性很大，电路应保证在这个参数范围内的所有光耦器件可正常的导通及截止5、 对于大多数光电耦合器件，输出端提供了输出三极管的基极，应将它通过一个1MΩ左右的电阻接地6、 交流电气参数审查7、 审查光耦合器件接口电路的响应速度是否满足系统要求 ) （ )( ） （ )（ ） ( )（ ） （ ）（ ） （ ）( ) （ ）（ ) （ ）变压器隔离电路1、 变压器的主要作用是电压、电流变换,原副边的变化比（线圈匝数比）必须满足接口电路的要求。
2、 审查输入输出端的阻抗是否匹配3、 电路中应有隔直电容,电容的大小应保证既能很好的隔离直流分量，有不对有用信号产生较大的衰减，也不因此而带来阻抗的失配4、 变压器接口电路通常用于传输远距离信号,审查时应留意电路中是否有保护电路，保护电路是否合理 ） （ )（ ） （ ）（ )。
