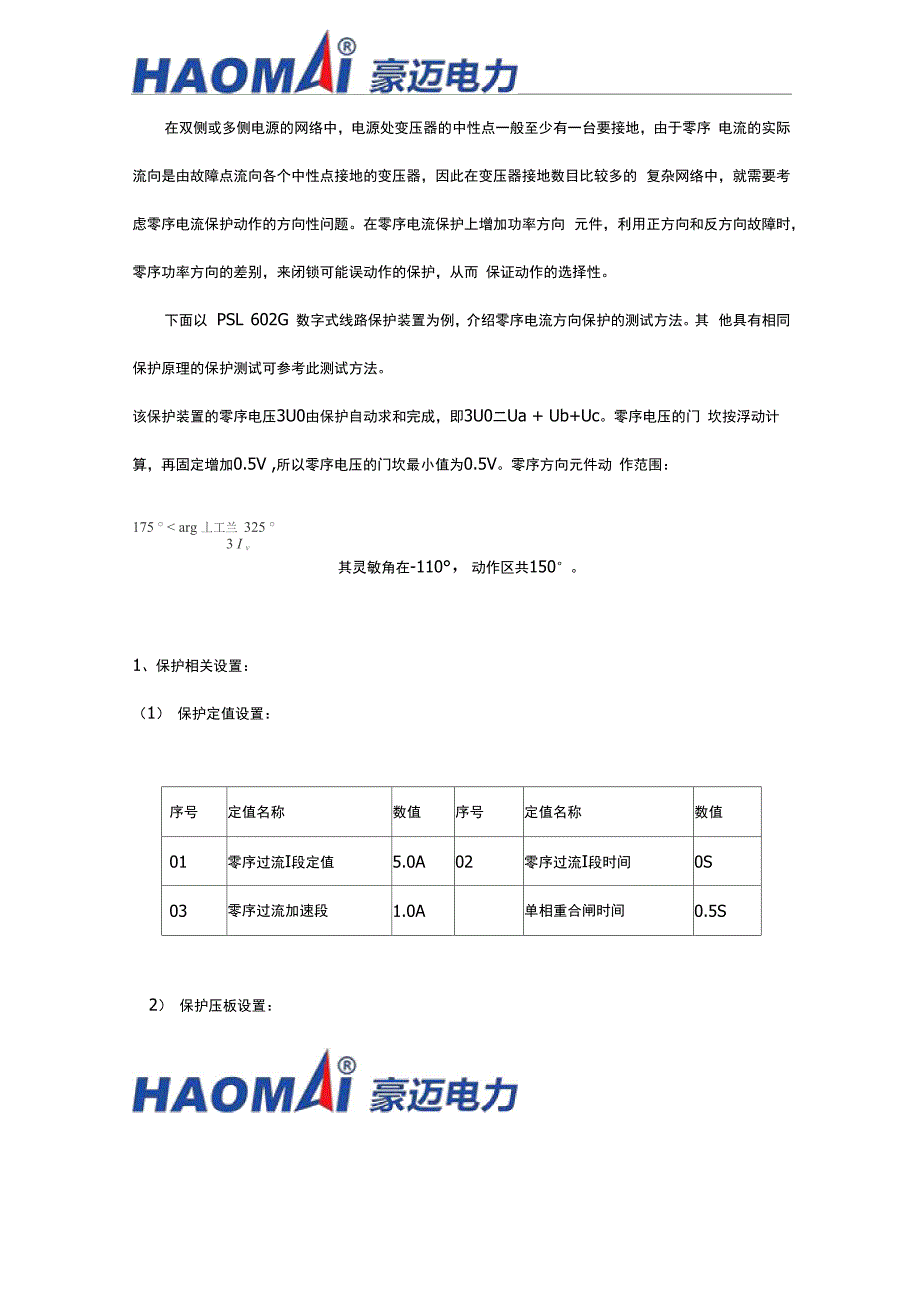

在双侧或多侧电源的网络中，电源处变压器的中性点一般至少有一台要接地，由于零序 电流的实际流向是由故障点流向各个中性点接地的变压器，因此在变压器接地数目比较多的 复杂网络中，就需要考虑零序电流保护动作的方向性问题在零序电流保护上增加功率方向 元件，利用正方向和反方向故障时，零序功率方向的差别，来闭锁可能误动作的保护，从而 保证动作的选择性下面以 PSL 602G 数字式线路保护装置为例，介绍零序电流方向保护的测试方法其 他具有相同保护原理的保护测试可参考此测试方法该保护装置的零序电压3U0由保护自动求和完成，即3U0二Ua + Ub+Uc零序电压的门 坎按浮动计算，再固定增加0.5V ,所以零序电压的门坎最小值为0.5V零序方向元件动 作范围：175 ° < arg 丄工兰 325 °3 I v其灵敏角在-110°，动作区共150°1、保护相关设置：（1） 保护定值设置：序号定值名称数值序号定值名称数值01零序过流I段定值5.0A02零序过流I段时间0S03零序过流加速段1.0A单相重合闸时间0.5S2） 保护压板设置：在“保护定值"里，把控制字2 （ KG2 ）设为0001,即只把“KG2.0=1，即零序I段 方向投入”，其他均置为“0”，含义是：只投入带方向的灵敏段I段保护。
在保护屏上，投“零序总投入"、“零序I段”硬压板2、试验接线：将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电 压“Ua”、“Ub”、“Uc”、“U n”端子相连将测试仪的电流输出端“Ia”、Tb”、 “Ic"分别与保护装置的交流电流“Ia”、“Ib”、“Ic”（极性端）端子相连；再将保护 装置的交流电流“la '”、“Ib '”、“Ic '”（非极性端）端子短接后接到“Io”（零序 电流极性端）端子,最后从To （零序电流非极性端）端子接回测试仪的电流输出端"In" 将测试仪的开入接点“A”、“B”、“C”分别与保护装置的分相跳闸出口接点"跳S”、 “跳B”、“跳C”接点相连，将测试仪的开入公共端+KM”与保护装置的公共端相连 试验过程中也可以直接接一个开入量接点0 0 0 0 Iailblcln 电流输出电压输出0000 a b c n u u u u图 1.8.2 PSL-602G 零序过流方向保护测试接线图3、零序过流方向保护测试（即灵敏角测试）：在“交流试验”菜单里，可以用手动或自动两种方式分别对零序过流方向保护各段进行 测试在测试的过程中，为了保证结果的正确性，建议把非测试段退出。
下面以"零序过流I段”为例，来介绍用"交流试验"中的自动方式来测试零序过流I段方向保护的方法1） “电压电流”页面设置：A®HAOMAI豪迈电力EEEEEEE* ■曰*矗T厶dll73F.LLSO.fflflL&5.ao ©1 ffii50 HO1..00GLL0O.MO-l®. noi. 0050 CCD]..000L 0»L2O.W0L33.O01 i：ij50 CO：i1..ODOl m5CI.M0o.co1 W50 OCO1..DDDL □□□30. MD-L2fl. DD1 co5D CCG1..□□□L D3J3D.OQDL^a.ao1 DO5D CCO].735L DD3L2D.0aD□.aa1 DD5D oca].^©SiiSS磔妬换 肯宴化方式自迦脚lbr=功作方式功作恒止耳人遐t剛耦捐a. EQD L陆椰捐5 rii.幵出】牛ffih'3幵出5分I皿］•訓a飓j空町啊」hECUXB5T. 735165 (BUff.nano-D.00LCA5T. 735-15 00Uc血.24EIEE 001H~1 吕.245I EE- □□U-33.E4EI EE- DOId2. ODDn.roIt2. ODDD.CiOI-2.000o.rn画T踊直歪爺一:运面霧己UKUBVCrkieirU&aaMHllMWs 3R彌駆"叭曲fiED Wf 母边界1 试验参数设置界面，其中：1 )电压设置:Ua设为57.735V ,Ub与Uc设为0V ,即零序电压3U 0二Ua=57.735V, 电压仅作为方向原件判断依据不关注其大小，所以其值可以任意设。
2 )电流设置：Ia设为6A，相角为0°, lb与Ic设为0A，即零序电流310 =Ia=6A , 且3I0大于零序过流I段定值5A相位：固定3I0相位0为基准相位，已知方向元件动作边界为175°
