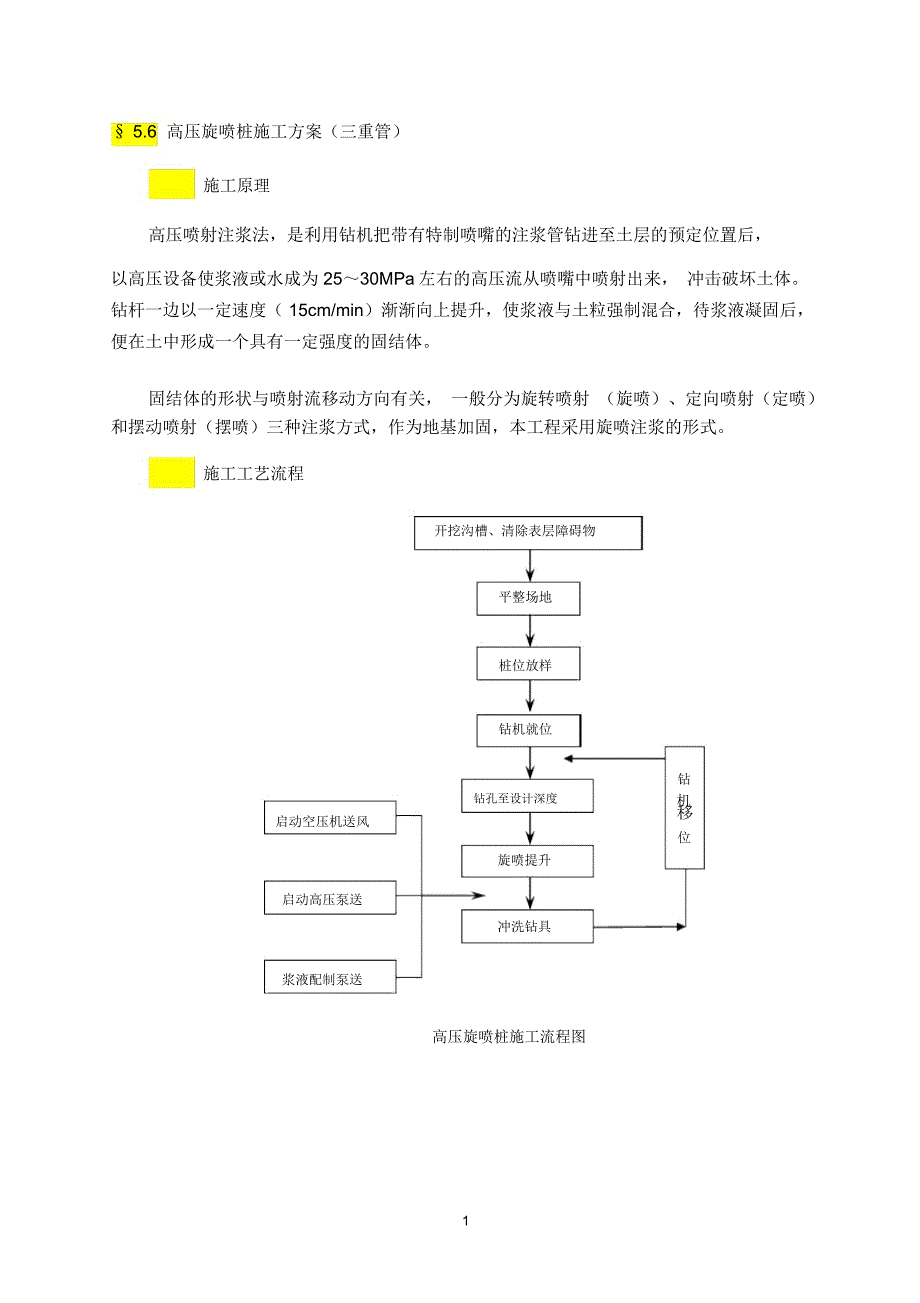

§ 5.6 高压旋喷桩施工方案（三重管） 施工原理高压喷射注浆法，是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成为 25～30MPa左右的高压流从喷嘴中喷射出来， 冲击破坏土体钻杆一边以一定速度（ 15cm/min）渐渐向上提升，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体固结体的形状与喷射流移动方向有关， 一般分为旋转喷射 （旋喷）、定向喷射（定喷）和摆动喷射（摆喷）三种注浆方式，作为地基加固，本工程采用旋喷注浆的形式 施工工艺流程开挖沟槽、清除表层障碍物平整场地桩位放样钻机就位钻钻孔至设计深度 机启动空压机送风 移位旋喷提升启动高压泵送冲洗钻具浆液配制泵送高压旋喷桩施工流程图1水箱浆桶高压泥浆 搅拌机空压机 水泥仓高 压清 水钻机 注浆管喷头旋喷固结体三重管旋喷注浆示意图 资源配置1、材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体，根据喷射工艺要求，浆液应具备以下特性：注浆液具有良好的可喷性；有足够的稳定性；浆液中气体应少；能调解浆液的胶凝时间；优良好的力学性能；无毒、无臭、 ；结实率高水灰比一般采用 1：1~1.5 ：1 的水泥浆液。
在喷浆之前按施工要求准备好足够的合格的水泥浆液2、劳动力计划劳动力具体分工如下表，表中为每班组人员配置，工地施工采用 2 班制在施工中应各司其职，认真负责，相互协作，相互监督钻孔人员必须作好现场钻孔记录，取得第一手地质资料，以便注浆人员根据地质资料及时调整注浆参数注浆记录人员必须把当班的记录及时整理司泵人员应随时注意注浆压力变化，值班技术员及时记录并根据地质情况调整注浆压力及施工工艺参数序号 工程 人数（每班） 职责 备注1 现场负责 1 做好管理工作，负责劳动力安排2 质检员 1 负责现场技术指导和质量检查3 机修工 1 负责排除机械故障和管路的清洗24 钻工 2 负责旋喷机的操作及注浆施工记录5 制浆工 2 负责浆液的配置6 普工 2 负责浆液的配置、材料运送合计 93、主要机械设备旋喷桩施工采用 XY-150 地质钻机引孔， XP-30B型旋喷机作业主要施工机械设备如下表所示序号设备名称规格型号单位数量1地质钻机XY-150台22高喷台车XP-30B台23高压泵3DZ-5Z 栓塞泵台24灌浆泵HB-80台25空压机P-0.8Mpa,Q-6m3/min台26泥浆泵BW-150台27拌浆机WJG-80台2 旋喷参数的确定1、压力参数的确定一般情况下采用加大泵压力来增加其流量及流速， 进而增大喷射力。
根据以往经验，本工程压力选择为： 0~3 米时，采用 25Mpa，3 米以下时采用 23 Mpa2、旋转提升参数的确定旋转、提升的速度与喷流半径有关，而有效半径与喷嘴的几何尺寸和喷射角度有相互联系，并直接影响喷流的特性根据施工经验，旋喷提升速度宜控制在 25~28cm/min3范围内，旋转速度宜控制在 20~28r/min 范围内其中在顶部 1m应选用较慢的转速和提升速度一般为 20~23cm/min 速度提升， 20r/min 旋转3、喷嘴直径喷嘴安装在钻头侧面，是旋喷注浆的关键部分，喷粉直径大小对喷射流速度影响很大一般单管注浆中喷嘴直径选用 2.0~3.2mm4、喷射直径的估计旋喷后的固结体尺寸由以下因素决定：土的类别及密实程度，高压旋喷注浆方法，喷射技术根据我国使用的水泥浆液，压力为 20Mpa左右、喷嘴孔径 2.0 〈d〈2.5mm时旋喷固结体直径（ D）可按标贯次数（ N）进行估计：粘性土（适用于 0〈 N〈 5〉： D =0.65/154N2~1/154 N2砂类土（适用于 5〈 N〈 15〉： D=1/770（ 350+10N- N2）5、布孔形式根据现场实际情况，按施工图纸，合理布孔 施工工艺参数施工工艺参数详见下表：项目技术参数气压（ Mpa）0.7压缩空气气量 (m3/min)10压力（ Mpa）25水流量 (L/min)80~120喷嘴直径 (mm)2~3.2压力（ Mpa）2水泥浆流量 (L/min)70~100水灰比1:14提升速度 (m/min)0.1~0.15旋转速度 (r/min)11~14旋喷桩施工前进行试桩，根据实际情况以确定预定的浆液配比、喷射压力、喷浆量等技术参数。
施工第一批桩（不少于 3 根）必须在监理人员监管下施工，以确定实际水泥投放量、浆液水灰比、浆液泵送时间、桩长以及垂直度控制方法，以便确定高压旋喷桩的正常施工控制标准，确保有效的止水高压旋喷施工三天内，采用轻便动力触探进行成桩质量检测，数量不少于总桩数的 2%，且不应少于 5 根高压旋喷桩应在设计开挖龄期采用钻芯检测桩身完整性，钻芯数量不宜少于总桩数的 2%，且不应少于 5 根浆量计算：以单位时间喷射的浆量及喷射持续时间，计算出浆量，计算公式为：Q=（ H/v ）q(1+ β)3式中： Q——浆量（ m）H——喷射长度（ m）3q——单位时间喷浆量（ m/min ）β——损失系数，通常 0.1~0.2 ；v——提升速度（ m/min）根据第一批桩参娄计算所需的喷浆量，以确定水泥使用数量 高压旋喷桩施工方法1、施工准备⑴场地整平正式进场施工前，认真做好现场三通一平工作，合理布置施工机械，输送管路和电力线路位置⑵桩位放样施工前用全站仪测定旋喷桩施工的控制点，并做好标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并做好标记，保证桩孔中心位移偏差小于 50mm5⑶修建排污和灰浆拌制系统旋喷桩施工过程中将会产生 10~20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。
沉淀的泥土则在开挖基坑时一并运走沉淀和排污统一纳入全场污水处理系统灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成⑷检查高压设备和管路系统，其压力和流量必须满足设计要求，注浆管及喷嘴内不得有任何杂物，注浆接头密封完好2、钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在 10mm以内，钻孔垂直度误差小于 0.2 ％；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度3、水泥浆搅拌：水泥浆搅拌时水灰比按设计要求配制在旋喷过程中应防止水泥浆沉淀、离析，造成浓度降低施工完毕后，立即得出注浆管，彻底清洗注浆和注浆泵，泵内不得有残存水泥浆4、引孔钻进钻机施工前，应首先在地面进行试喷，在钻孔机械试运转正常后，开始引孔钻进钻孔过程中要详细记录钻杆节数，保证钻孔深度的准确5、旋喷注浆⑴旋喷注浆时要注意设备启动顺序，应先空载启动空压机，待运转正常后再空载启动高压泵，同时向孔内送风和水，使风量和泵压逐渐升高至规定值，风、水畅通后，才开动注浆泵，待泵量泵压正常后开始注浆，待水泥浆流出喷头后，提升注浆管，自下而上喷射注浆。
⑵深层旋喷时，应先喷浆后旋转和提升，在桩端有坐喷时间，以保证桩端质量喷射注浆中需拆除注浆管时，应停止提升和回转，同时停止送浆，逐渐减少风量和水量，6最后停机拆卸完毕继续喷射注浆时喷射注浆的孔段与前段搭接，防止固结体脱节⑶旋喷时要做好压力、流量和冒浆等各项参数的测量工作，并按要求逐项记录如冒浆量大于注浆量 20%或完全不冒浆时，应查明原因和采取相应措施后，再继续旋喷⑷在旋喷过程中，注意喷嘴局部或全部被堵，否则要拔管清洗后重新进行旋喷喷射注浆作业完成后，由于浆液的析水作用，一般均有不同程度的收缩，使固结体顶部出现凹穴，要及时用水灰比为 1.0 的水泥浆补灌6、钻机移位旋喷提升到设计桩顶标高时停止旋喷，提升钻头出孔口，清洗注浆泵及输送管道，然后将钻机移位7、施工要点⑴旋喷施工应间隔 2～ 3 孔跳孔施工⑵施工过程中应对附近地面、 地下管线的标高进行监测， 当标高的变化值大于± 10mm 时，应暂停施工，根据实际情况调整压力参数后，再行施工⑶制作浆液时，水灰比要按设计严格控制，不得随意改变在旋喷过程中，应防止泥浆沉淀，浓度降低不得使用受潮或过期的水泥浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径 1/2 为宜。
⑷开始时，先送高压水，再送水泥浆和压缩空气，在一般情况下，压缩空气可晚送30s在桩底部边旋转边喷射 1min 后，再进行边旋转、边提升、边喷射⑸喷射时，先应达到预定的喷射压力，喷浆量后再逐渐提升注浆管中间发生故障时，应停止提升和旋喷，以防桩柱中断，同时立即进行检查，排除故障；如发现有浆液喷射不足，影响桩体的设计直径时，应进行复核⑹旋喷过程中，冒浆量小于注浆量的 20%为正常现象，若超过 20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径对需要扩大加固范围或提高强度的工程可采取复喷措施，即先喷一遍清水，再喷一遍或两遍水泥浆⑺钻杆旋转和提升必须连续不中断，拆卸接长钻杆或继续旋喷时要保持钻杆有 10～20cm的搭接长度，避免出现断桩⑻在旋喷过程中，如因机械出现故障中断旋喷，应重新钻至桩底设计标高后，重新7旋喷⑼喷到桩高后应迅速拔出浆管，用清水冲洗管路，防止凝固堵塞相邻两桩施工间。
