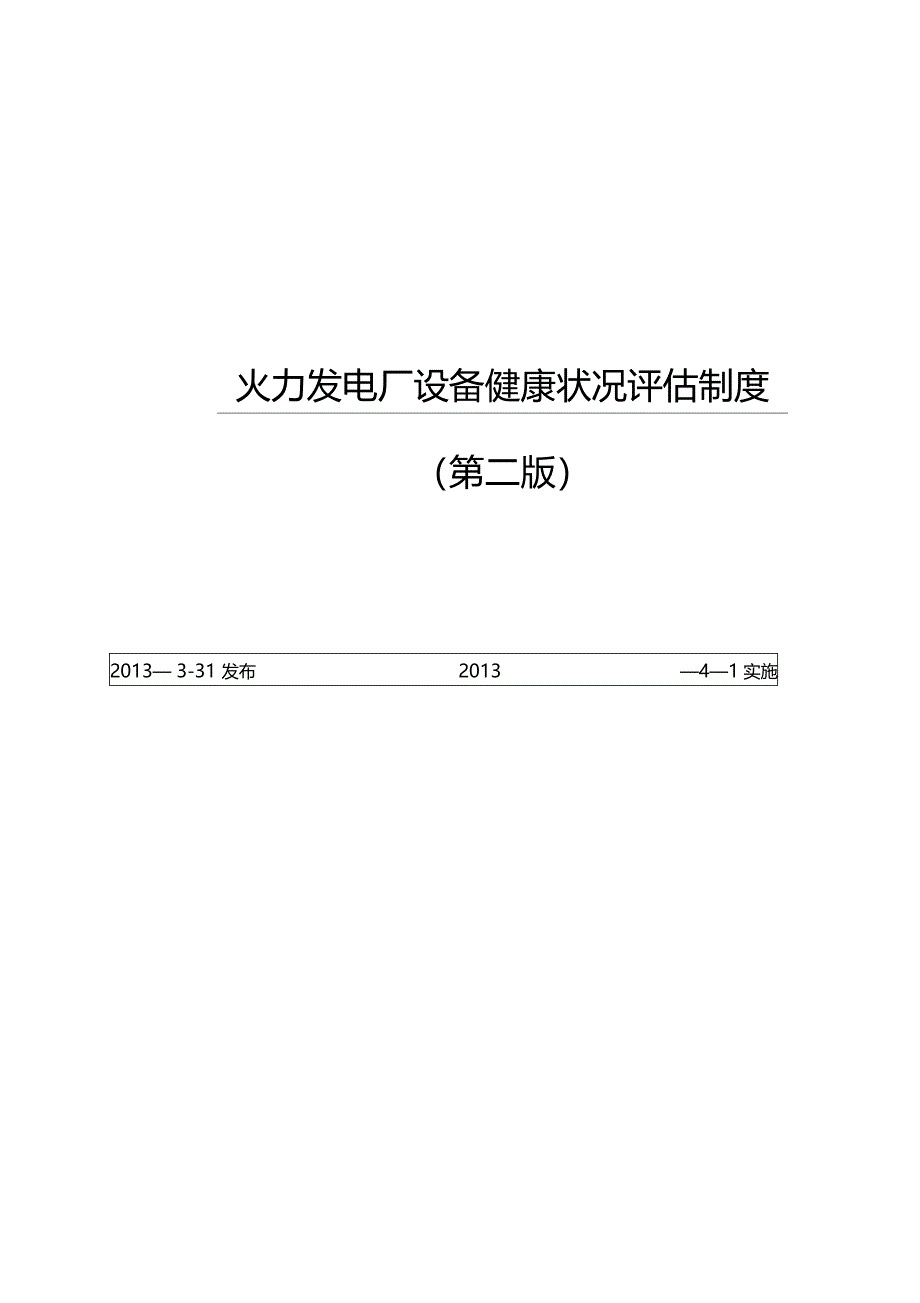

火力发电厂设备健康状况评估制度（第二版）2013— 3-31 发布 2013 —4—1实施前 言 III1范围 62规范性引用文件 63术语和定义 64职责 65管理内容及方法 76检查及考核 9# / 20为规范有限公司的设备健康状况评估工作，特制订本制度本标准由技术支持部提出并归口本标准的起草部门：本标准的起草人：本标准的审核人：本标准的审定人：本标准的批准人：本标准由 负责解释设备健康状况评估制度# / 201范围本制度规定了 设备健康状况评估的方法和内容2规范性引用文件下列文件中的条款通过本制度的引用而成为本制度的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本制度，然而， 鼓励根据本制度达成协议的各方研究， 是否可使用这些文件的最新版本 凡是不注日期的引用文件， 其最新 版本适用于本制度GB/T 19001 质量管理体系要求GB/T 19004质量管理体系 业绩改进指南DL/T 838 发电企业设备检修导则DL/Z 870 火力发电企业设备点检定修总则Q/CRP-FP-204.001-2011 设备管理标准3术语和定义下列术语和定义适用于本制度。
3.1 设备劣化设备劣化指设备降低或丧失了规定的功能，是设备工作异常、 性能降低、突发故障、设备损坏和经济价值降低等状态的总称3.2 劣化倾向管理劣化倾向管理是通过对设备点检和其他手段测得的数据进行统计、 分析，找出设备劣化趋势和规律，实行预知检修的一种管理方式3.3 设备的精度和性能测试设备的精度和性能测试是按预先制定的周期和标准对设备进行综合性精度测试和性能指标 测试，计算电耗、汽耗、水耗、热耗、油耗、效率、供电煤耗等技术经济指标和性能指标， 分析劣化点，评价设备性能4职责4.1 技术支持部 负责设备劣化倾向管理，定期进行设备健康状况评估，提出设备检修要求4.2 发电部负责定期进行设备的精度和性能测试4.3 外委维护单位负责设备日常点检和设备消缺，并对点检数据和缺陷进行分析5 管理内容及方法5.1 劣化倾向管理5.1.1 技术支持部专业人员和外委维护班组人员应按照设备点检要求，按时、定点开展设备 点检工作， 在点检工作中要及时、 准确将点检数据录入到点检设备中， 在点检过程中发现异 常现象应及时向技术支持部进行汇报，并采取有效防范措施；5.1.2 技术支持部专业人员每天下班前要整理分析所辖设备的日常点检、专业点检数据，为 劣化倾向管理提供分析依据；5.1.2 对已出现劣化倾向的设备异常，技术支持部专业技术人员应及时组织通过理论分析、 精密测试、 状态分析等方法进行技术诊断， 重点确定或预测设备零部件的劣化报警限值和维 修时间，并制订设备最佳检修周期和检修方案。
5.2 设备缺陷分析5.2.1 外委维护单位应按缺陷管理制度的要求及时组织消缺，并详细汇报缺陷发生原因、处 理过程和预防措施， 对于经常出现的设备缺陷应采取有限措施或向技术支持部提出改造建议 或方案，防止缺陷的再发生；5.2.2 技术支持部各专业要及时开展设备缺陷分析工作， 从源头上找到缺陷发生的本质原因， 有针对性的开展设备整治工作5.3 设备精度及性能测试发电部专业技术人员利用 DCS和SIS系统数据对设备进行精度和性能测试， 必要时组织外部专家进行机组有关性能试验5.4 设备技术诊断、分析基本内容：机械检测：振动、噪声等；电气检测：绝缘、介损等；油质检测：污染、色谱分析、油耐压等；温度检测：点温、热成像等；各项技术监督要求设备缺陷分析5.5 预防措施技术支持部应根据设备健康状况评估， 对发生劣化倾向的设备应及时进行处理， 否则应由技 术支持部和发电部制订预防措施5.6 评估报告5.6.1 技术支持部每月应对设备进行劣化趋势分析，出具设备健康状况评估报告，报告应包 括设备（或系统）名称、劣化趋势发展情况、初步诊断及处置措施等，各专业必须纳入设备 健康状况评估的设备至少包括以下设备（系统） ：5.6.1.1 汽机专业：汽机本体、循环水泵、电动给水泵、小汽轮机、汽动给水泵、前置泵、 高加系统、低加系统、高旁、低旁、凝结水泵、 EH 油系统、润滑油系统、定冷水系统、密 封油系统、真空泵、仪用空压机、仪用干燥器、冷却塔、补给水泵、消防泵、制冷机组、柴 油发电机组等设备；5.6.1.2 锅炉专业：锅炉本体、引风机、送风机、一次风机、空预器、磨煤机、给煤机、火 检风机、密封风机、布袋除尘系统、清灰风机、除灰空压机、除灰干燥器、气力输灰系统、 加湿搅拌机、干灰散装机捞渣机、增压风机、浆液循环泵、氧化风机、搅拌器、真空皮带机 等设备；5.6.1.3 电气专业：发电机、主变、高厂变、高备变、各 6KV 电动机、各 6KV 配电装置、发变组保护系统、励磁、同期、快切、录波装置， 6KV保护装置、直流系统、 UPS装置、FECS系统、高压变频器、主要 380V 电动机及配电装置等设备；561.4热控专业：DCS系统、DEH系统、MEH系统、脱硫 DCS系统、火检系统、 ETS系统、主机TSI系统、小机TSI系统、FSSS系统、主要参数测量系统、主要辅助设备保护系统、各PLC控制系统、汽车衡、采制样系统等设备；5.6.1.5 化学专业：水处理系统及设备、精处理系统及设备；5.6.1.6 输煤专业：斗轮机、叶轮给煤机、碎煤机、除大块机、除杂物机、采样机、入炉煤 采样装置等。
5.6.2 发电部每月计算电耗、汽耗、水耗、热耗、油耗、效率、供电煤耗等技术经济指标和 性能指标，出具分析报告6 检查及考核6.1 技术部各专业每月 3 日前向部门提交月度设备健康状况评估报告， 未及时提交考核专业 主管月度绩效分 5 分，技术部每月 8 日前向公司提交设备可靠性及项目管理月报6.2 技术支持部各专业每月 10 日前召开月度专业会议，发电部、外委单位相关专业和班组 参加，开展设备缺陷分析，对设备健康状况进行分析、评估，提出改善措施，未及时召开会 议考核专业主管月度绩效分 5 分；6.3 未及时掌握、 反馈设备异常劣化状况， 每次考核技术支持部设备主人和外委维护单位 100 元，造成后果者按公司安全管理、设备管理等相关管理制度进行考核；6.4 对异常劣化的设备未能及时采取有效措施，对造成后果的责任人按公司安全管理、设备 管理等相关管理制度进行考核附件 1：专业设备健康状况评估报告附件 2：公司设备可靠性及项目管理月报技术支持部 ** 专业设备健康状况评估报告批准：审定：审核： 编写：XXXX年XX月、专业所辖设备（系统）健康状态分析（分机组、系统对专业所辖设备（系统）从参数、性能、 运行时间、发生的缺陷等方面全面分析，评估设备健康状态，尽量用数据说话）（一） #1机组序号系统（设备）名称状态分析（二） #2机组序号系统（设备）名称状态分析（三）公用系统序号系统（设备）名称状态分析二、 设备缺陷分析及预防措施三、 遗留缺陷四、 本专业所辖内薄弱环节分析及预测五、 本月内技术改造、优化情况及上月技术改造、优化效果分析设备可靠性及项目管理月报批准：审定：审核： 编写：技术支持部XXXX年X月# / 20第一部分 可靠性管理# / 20运行天数#1机组 #2机组■运行天数1、机组累计运行天数(1-X月)1008060402002、主机事件统计(1-X月)机组起始时间终止时间持续时间降出力备注#1#23、x月份机组主要可靠性数据报表机组编号发电量(MW.h)利用 小时EFSH可用小时不可用小时降岀力 等效小 时等效可用系数EAF (%)运行SH备用RH计划停运非计划停运强迫停运次数小时次数小时次数小时#1机#2机台平均4、1-X月份机组主要可靠性性数据报表机组编号发电量(MW.h)利用小时EFSH可用小时不可用小时降岀力等效小时等效可用系数EAF (%)运行SH备用RH计划停运非计划停运强迫停运次数小时次数小时次数小时#1机#2机台平均5、机组等效可用系数统计及分析本月上月环比去年 同期同比本期 累计同期 累计累计比#1机组%#2机组%5.1、 环比分析：5.2、 同比分析：5.3、 累计比分析：6本月主要辅机事件6.1 #1机组序号设备名称起始时间终止时间持续时间降出力耗油备注6.2 #2机组序号设备名称起始时间终止时间持续时间降出力耗油备注：第二部分 缺陷管理1、消缺情况:本月共发生缺陷X条，较上月份下降（上升）X条，消缺率为X,及时率为X；1.1、 1-X月缺陷数量缺陷数量1.2、 缺陷分析1.2.1、缺陷分布（对各专业的缺陷发生情况进行分析，提出改进措施，尽量用图表和数据）1.2.2、主要设备缺陷分析及状态评估（对当月发生的重要缺陷进行分析，提出防范措施，对主要设备健康状况进行分析评估）1.3、 总消缺率消缺率（如果消缺率及目标值发生偏差，则要进行分析）1.4、 各专业及外委单位消缺率分析及评价1.5、 总消缺及时率及时率（如果及时率及目标值发生偏差，则要进行分析）1.6、 各专业及外委单位消缺及时率分析及评价第三部分 项目管理1、XX年项目实施情况序号项目内容项目进展及项目目标差 距及原因项目负责人2、项目实施过程中主要存在的问题。
