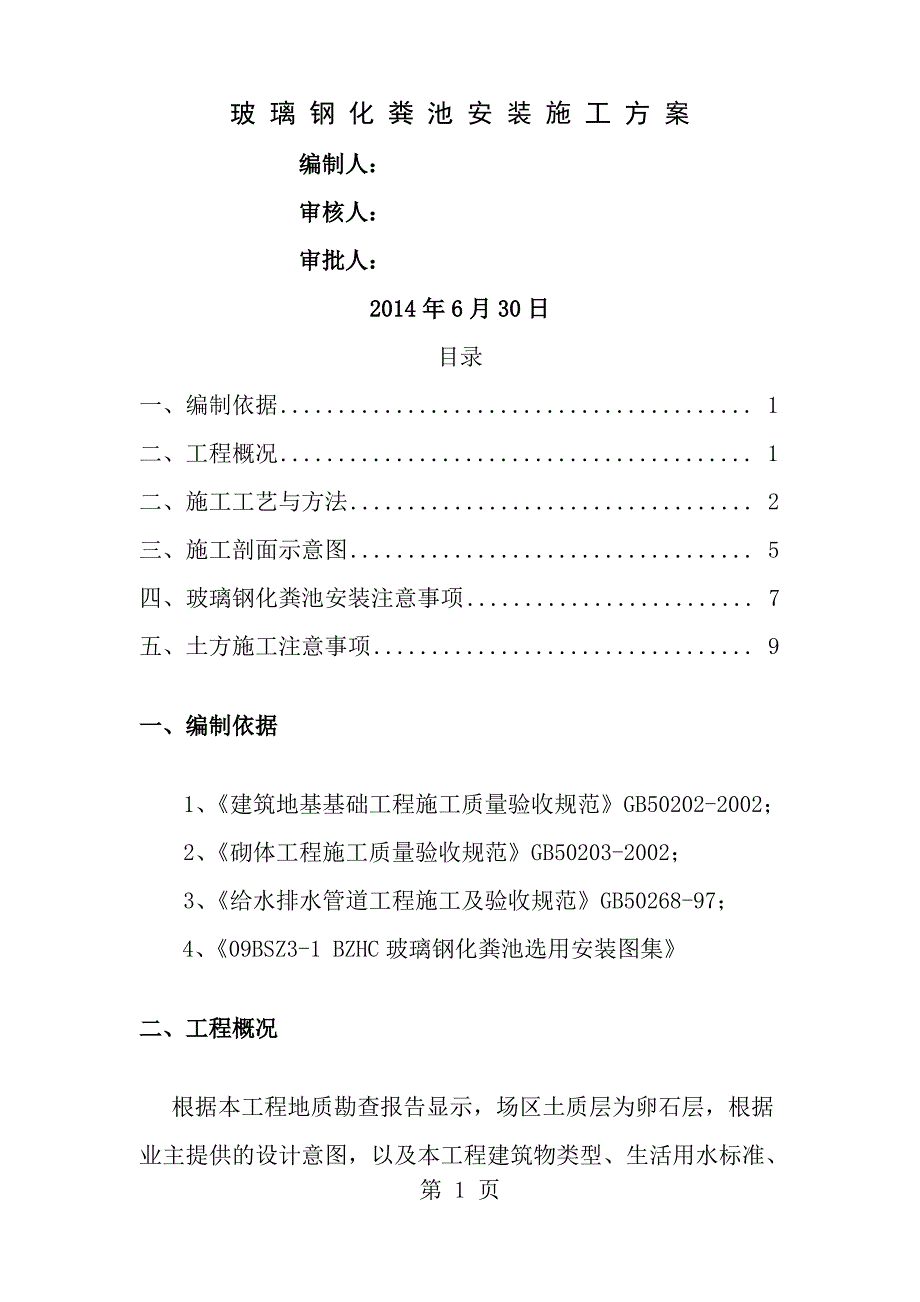

玻 璃 钢 化 粪 池 安 装 施 工 方 案编制人：编制人：审核人：审核人：审批人：审批人：20142014 年年 6 6 月月 3030 日日目录一、编制依据......................................... 1二、工程概况......................................... 1二、施工工艺与方法................................... 2三、施工剖面示意图................................... 5四、玻璃钢化粪池安装注意事项......................... 7五、土方施工注意事项................................. 9一、编制依据一、编制依据1、 《建筑地基基础工程施工质量验收规范》GB50202-2002；2、 《砌体工程施工质量验收规范》GB50203-2002；3、 《给水排水管道工程施工及验收规范》GB50268-97；4、 《09BSZ3-1 BZHC 玻璃钢化粪池选用安装图集》二、工程概况二、工程概况根据本工程地质勘查报告显示，场区土质层为卵石层，根据业主提供的设计意图，以及本工程建筑物类型、生活用水标准、第 1 页 清掏周期、粪便污水及生活废水合流或粪便污水单独（分流）排入化粪池等情况，玻璃钢化粪池拟采用 BZHC-14A 型号，有效容积为 100 立方米。
根据《09BSZ3-1 BZHC 玻璃钢化粪池选用安装图集》要求，BZHC-14A 型号化粪池有效容积为 100 立方米，最小基坑尺寸为4500X12200mm，基坑需要开挖深度为 4.80~5.00m，本工程基坑尺寸初步设计为 4500X12200X5100mm（宽 X 长 X 深度） ，由于本工程基坑深度内无地下水，根据图集要求垫层采用砂垫层300厚，夯实压实系数大于 0.95考虑到施工安全和基坑边坡的稳定，以及现场土质的情况，拟定基坑开挖放坡系数为 1:1.5，采用机械挖槽，人工配合清理槽底的施工方法进行施工,回填土材料采用中砂进行回填二、施工工艺及方法二、施工工艺及方法施工准备→放线→挖基槽→探钎（最少不低于三个点）→基层找平、 夯实→铺砂→玻璃钢化粪池吊装→校正平衡→罐体开孔接管→分层回填→灌水→夯实回填→砌检查井→顶部回填层夯实→地面处理1、第一步：挖坑槽根据采用化粪池的型号，测量基坑放线，在确定能保证产品尺寸的情况下进行挖槽根据型号的大小，按照设计的放坡系数进行放坡，放坡大小根第 2 页 据土质情况及产品顶部以上的复土厚度挖槽前应准备好机械、电源、铁锨、盒尺、测量仪器、打夯机等，施工中必备的工具，以备出现特殊情况使用。
所挖出的土， 必须距槽四周 5 米以外， 防止土的侧压造成塌方，另外也给吊装产品时留有工作场地根据设计的基坑尺寸大小用正铲挖掘机进行开挖， 人工修整放坡系数及槽底清理，当挖掘机挖到基坑设计深度时，槽底留有200 厚砂土，应人工进行清理，以免破坏基坑底部的原状土，影响基坑底部承载力基坑清理完毕后，人工对基础进行夯实、铺砂根据设计意图及要求进行基础夯实处理2、第二步：安装及土方回填对基槽底进行探钎根据产品型号的长度最低不应少于三点，深度 600-800mm1）基层夯实：铺中砂 300mm 厚，并找平，砂内不允许有尖角、石块等杂物2）吊装就位：在吊装就位时，必须注意化粪池的进出水口方向产品吊装就位后，要测定水平度，如不平应进行调整，使之水平3）分层回填：回填土之前必须将池内灌水 1/2，目的在回填时使产品内外受第 3 页 压平衡回填材料采用中砂回填回填是安装化粪池最主要的环节， 回填的密实程度直接影响此产品的使用，以及下道工序的作法在回填时，产品底部两侧必须用（中砂）人工塞实，随填随塞实填到 30-50cm 以上时，每 30cm 必须夯实一次回填到产品1/2 后，往产品内继续灌水，距产品顶部40-50cm 后再进行回填土。
每 30cm 进行夯实，直至及产品顶部相平产品顶部以上回填土 （中砂） 必须密实， 如产品设在道路地段，在地面未处理之前，绝对不允许有车辆进行碾轧回填时中砂的质量必须符合规范要求， 砂中绝对不允许掺加建筑垃圾等材料砂中的尖角、石块及硬杂物必须剔出，回填时，必须均匀回填，切忌局部猛力冲击3、第三步：砌检查井砌检查井可在产品顶部回填土之前进行， 也可在顶部回填之后进行，根据施工现场而定第 4 页 三、施工剖面示意图三、施工剖面示意图中砂回填第 5 页500 通气孔示意图第 6 页 四、玻璃钢化粪池安装注意事项四、玻璃钢化粪池安装注意事项玻璃钢化粪池吊装方法以安全操作方便为原则， 针对施工现场的实际情况， 采取机械和人工相结合的吊装方式， 机械采用吊车1、吊车吊装时，应用非金属绳索扣系住，不得串心吊装2、吊装过程中，玻璃钢化粪池应平稳下坑，不得及坑壁或坑底相碰撞，保证槽壁不坍塌3、吊装时核对设计图纸注意化粪池进出口方向，箭头所指一端为出口方向4、吊装就位后，测定水平度，局部调整垫层使之水平；复测化粪池标高， 符合工程设计图要求后， 填塞砼垫块固定化粪池管身，稳定后浇筑傍管砼5、化粪池安装完毕后，将接入新建的排污系统。
化粪池进水管、出水管管径为 200-300mm 为宜，可直接砌入井壁内，管外壁及井壁连接处用 1：2 或 1：3 水泥沙浆填接口6、覆土前必须按《给水排水管道工程施工及验收规范》进行闭水试验， 检验合格后方可覆土 闭水试验时， 认真做好各项记录，闭水试验记录须按《给水排水管道工程施工及验收规范》有关规第 7 页 定7、分层回填安装就位符合要求之后，池内必须注满水使之稳定 ,方可进行回填回填的材料必须符合规范要求，严禁将建筑垃圾作为土壤回填，回填土中大的尖角石块应剔除，回填土应分层夯实，按每层300mm 进行，宜用人工夯实，切忌局部猛力冲击，必须遵守施工规范中回填土作业的条文规定，必须使基坑周围回填土密实密实度应符合 《给水排水管道工程施工及验收规范》 规范规定， 回填高度应回填至玻璃钢化粪池罐顶，不得掩埋罐顶部的检查孔玻璃钢化粪池灌顶至地面部位须浇筑300mm 厚的C20素混凝土层在浇筑砼前，要完成检查井的筑砌8、砌连接井、检查井砌筑各种井前必须将基础面洗刷干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人掌握1） 、连接井回填达到施工规范要求后可砌筑进出口连接井，连接井按设计图纸施工，井底垫层必须夯实而后浇制混凝土底板，井中作流第 8 页 槽，并严格执行工程设计值标高。
2） 、检查井1） 、检查井砌筑检查圆井应该挂线校核井内径及圆度，收口段高度应事先确定2） 、 检查井内外壁用 1： 2 水泥砂浆批荡 20mm， 井底设置流槽井砌完后，及时装上预制井环，安装前校核井环面标高及路面标高是否一致，无误后再坐浆垫稳五、土方施工注意事项五、土方施工注意事项1、基坑开挖前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人及司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时测量槽底高程和宽度，防止超挖2、基坑开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖开挖时需放坡开挖，基坑开挖坡比按 1：1.5,挖掘机一边开挖一边后退，开挖出来的 s砂土放于坑槽外侧，同时组织散体物料运输车外运，堆土坡脚距槽边 5 米以外， 堆土高度不超过 2 米， 堆土坡度不徒于自然坡度第 9 页 3、 基坑开挖时，质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的边坡塌方等安全隐患现象， 一旦发现安全问题，应立即停止开挖，采取措施后，方可继续施工第 10 页 。
